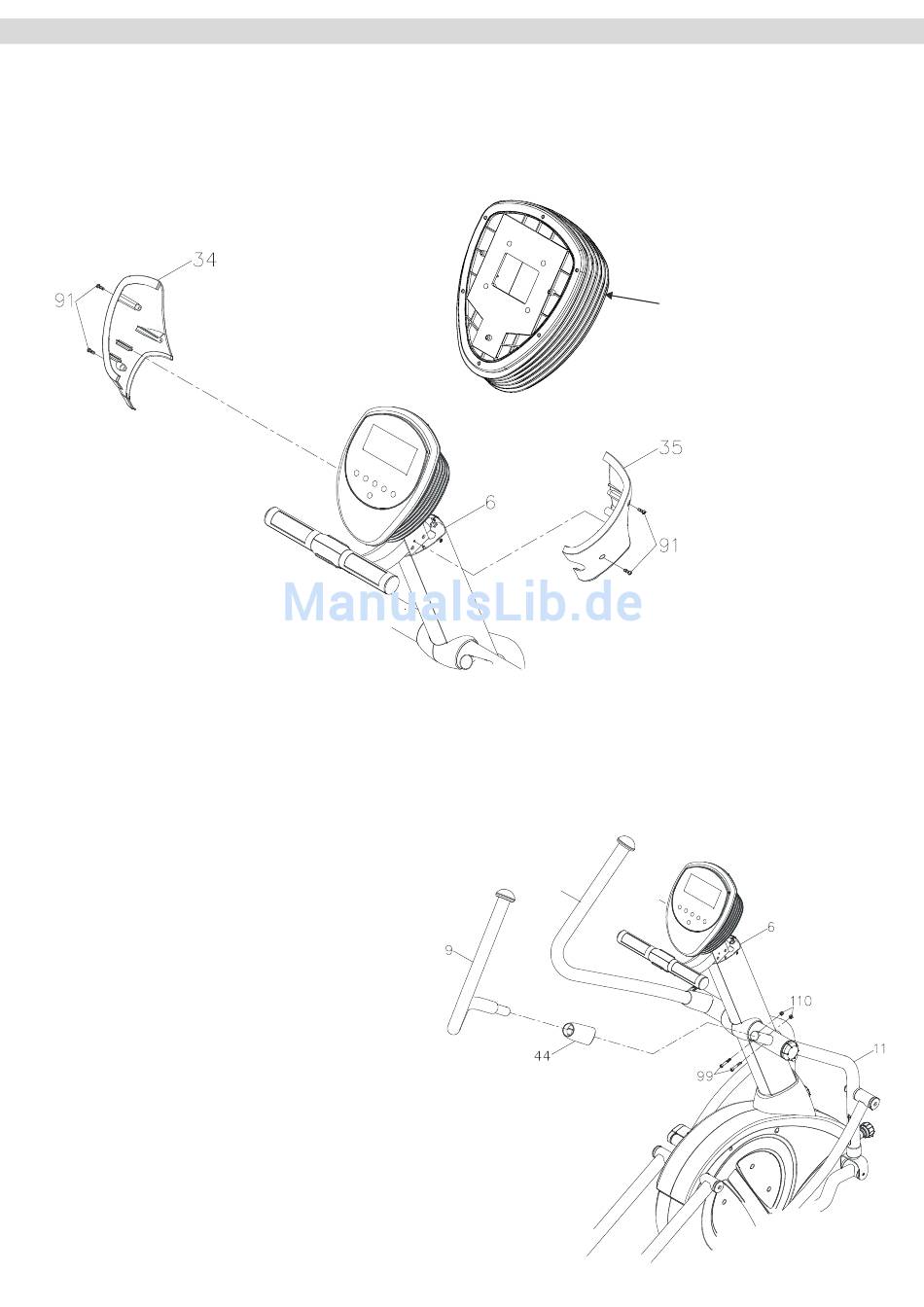

Schritt 9: Montage der Cockpitabdeckung
Setzen Sie zuerst die rechte Cockpitabdeckung (35) unterhalb des Cockpits so ein, dass diese die
unterste „Falte" des unteren Cockpitgehäuses (33) mit umschließt.
Befestigen Sie dann die rechte Cockpitabdeckung (35) mit zwei Linsenkopfschrauben (91) am
Lenkerschaft (6).
Verfahren Sie dann ebenso mit der linken Cockpitabdeckung (34).
Schritt 10: Montage der Pendelarme
Schieben Sie die Hülsenabdeckung (44) von unten auf den rechten Pendelarm (9).
Setzen Sie dann den rechten Pendelarm (9) in die obere Aufnahme des höhenverstellbaren Rohres
(11) ein. Befestigen Sie ihn dann mit zwei Inbusschrauben (99) und zwei Muttern (110).
Verfahren Sie nun ebenso mit dem linken Pendelarm (8).
8
13
unterste „Falte" des
unteren Cockpitgehäuses (33)
