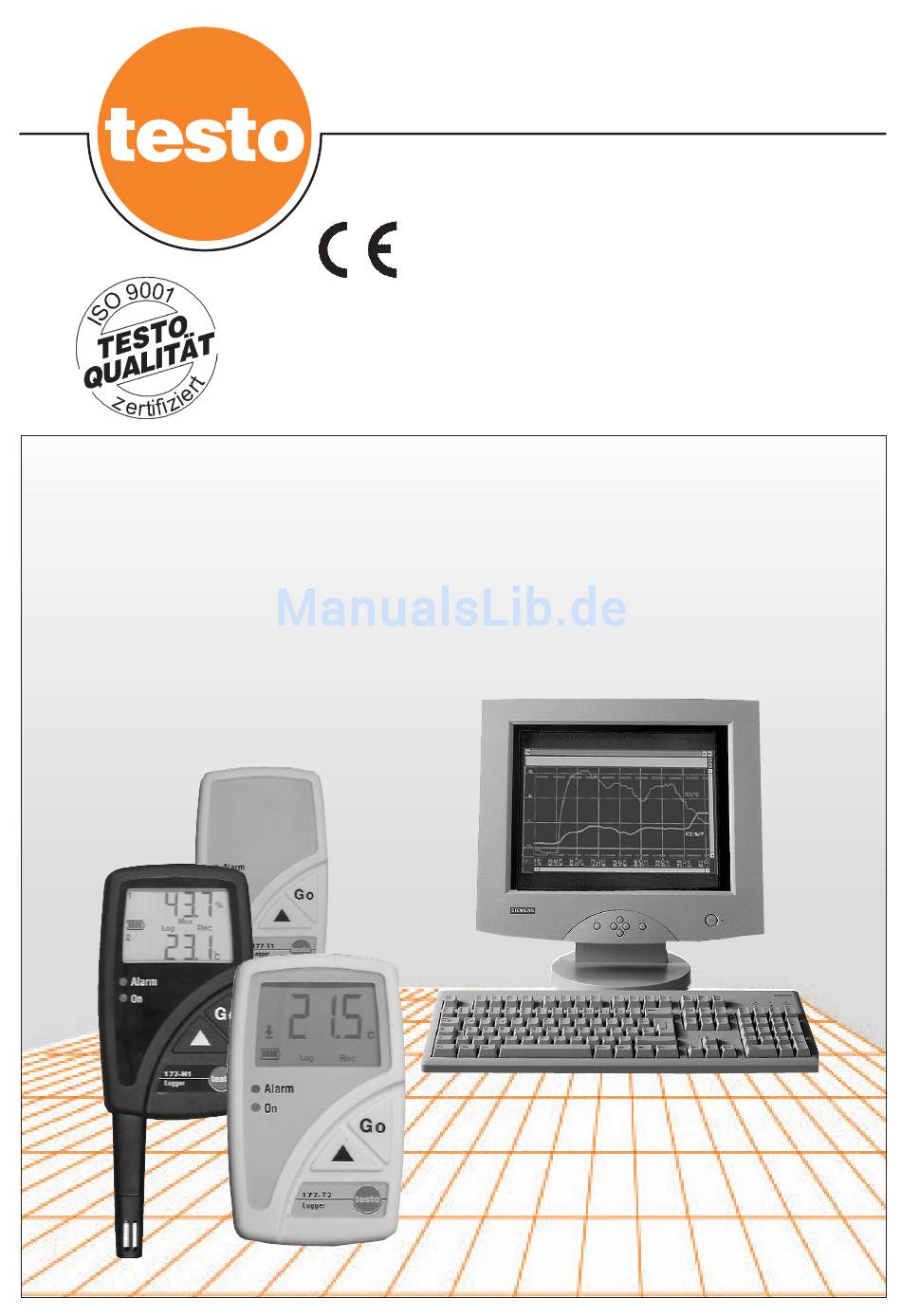

- Seite 1 177 Datenlogger Bedienungsanleitung...
-
Seite 2: Impressum
Impressum Diese Dokumentation unterliegt dem Urheberrecht der Testo AG Sie darf ohne vorherige schriftliche Zustimmung der Testo AG weder vervielfältigt noch in Widerspruch zu deren berechtigten Interessen verwendet werden. Änderungen von technischen Details gegenüber den Beschreibungen, Angaben und Abbildungen dieser Dokumentation behalten wir uns vor. -
Seite 3: Vorwort / Allgemeine Hinweise
Vorwort Liebe Testo-Kundin, lieber Testo-Kunde, wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Testo entschieden haben. Wir hoffen, dass Sie an dem Produkt lange Freude haben werden und es Sie bei Ihrer Arbeit hilfreich unterstützt. Lesen Sie bitte die vorliegende Bedienungsanleitung aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor sie es einsetzen. -
Seite 4: Inhaltsverzeichnis
Inhalt Impressum ............2 Vorwort / Allgemeine Hinweise ......3 Inhalt ..............4 1. Grundlegende Sicherheitshinweise ....6 2. Bestimmungsgemäße Verwendung ....7 3. Inbetriebnahme ..........8 4. Anzeige- und Bedienelemente ......9 4.1 Display ................9 4.2 LED-Funktionen ............10 4.3 Anzeigereihenfolge ............11 4.4 Tastenfunktionen ............11 5. Montage ............12 5.1 Montieren der Wandhalterung ........12 5.2 Datenlogger mit Schloss sichern ......12 5.3 Versendbare Einheit ..........12... - Seite 5 Inhalt 11. Technische Daten ..........28 11.1 testo 177-T1 ..............28 11.2 testo 177-T2 ..............29 11.3 testo 177-T3 ..............30 11.4 testo 177-T4 ..............31 11.5 testo 177-H1 ..............32 11.6 Batteriestandzeit ............33 12. Zubehör/Ersatzteile ........34 Garantie ............37 Kundenservice ..........38 Testo weltweit..........39...
-
Seite 6: Grundlegende Sicherheitshinweise
1. Grundlegende Sicherheitshinweise Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam durch: Elektrische Gefahren vermeiden: Messen Sie mit dem Gerät und externen Fühlern niemals an oder in der Nähe von spannungs- führenden Teilen. Produktsicherheit wahren: Prüfen Sie vor jeder Messung, ob Anschlüsse durch einen Blindstopfen korrekt verschlossen oder ein passender Fühler korrekt gesteckt ist. -
Seite 7: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Die Datenlogger dienen zum Speichern und Auslesen von Einzelmesswerten und Mess- testo 177 reihen. Messwerte werden mit gemessen, gespeichert und über die Infrarot-Schnittstelle an testo 177 den PC mit Software , an den Schnelldrucker oder den Datensammler... -
Seite 8: Inbetriebnahme
Neuprogrammierung: eingeschaltet Kurztitel (Messprotokoll) testo177-{Typ}_{Seriennummer} * ereignisabhängig: Schalter (z. B. Türkontakt) offen bzw. nicht angeschlossen/Schalter geschlossen ** testo 177-T4: TE-Typ “K” programmiert Sie können den Datenlogger mit der oben dargestellten Werkseinstellung sofort einsetzen. Wollen Sie andere Messkriterien verwenden, dann müssen Sie... -
Seite 9: Anzeige- Und Bedienelemente
177-T1 besitzt kein Display. testo 177-T2 Messwerte oberer Alarmwert Einheiten unterer Alarmwert Batteriekapazität Messwertkennzeichnungen und Statusinformationen * testo 177-T3 testo 177-T4, testo 177-H1 Messwerte oberer Alarmwert Einheiten Kanäle Messwertkenn- unterer Alarmwert zeichnungen Batteriekapazität und Status- oberer Alarmwert informationen * Einheiten Kanäle... -
Seite 10: Led-Funktionen
Messung länger als 9. Batterie wechseln, S. 26) 24 Std. zurück liegt 4.2 LED-Funktionen Die LED-Funktionen können über die Software an-/ausgeschaltet werden. testo ComSoft Alarm- In allen Betriebszuständen: anzeige Die Alarmanzeige blinkt alle 15 Sek. dreimal, wenn die (rote LED) verbleibende Batteriekapazität weniger als 10% beträgt (auch... -
Seite 11: Anzeigereihenfolge
Die Messwerte ab Start ( Alle Messwerte ) werden parallel dazu abgespeichert. Mit dem Schnelldrucker oder der Software testo 575 können die Messwerte ab Start (Alle Messwerte) testo ComSoft oder die Messwerte Ab Zeitmarke ausgelesen werden. Mit dem Datensammler können die Messwerte ab... -
Seite 12: Montage
5. Montage 5.1 Montieren der Wandhalterung Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang. 1 Positionieren Sie die Wandhalterung an der gewünschten Stelle. 2 Zeichnen Sie mit Hilfe eines Stiftes oder ähnlichem die Stelle für die Befestigungsschraube an. 3 Bereiten Sie die Befestigungsstelle entsprechend des Materials für die Befestigung vor (z. -
Seite 13: Fühler/Schalter Anschließen
Achten Sie auf die richtige Positionierung des Fühlers, um störende Einflüsse auf die Messungen zu vermeiden. testo 177-T3 Verwenden Sie zum Anschließen des Schalters (Türkontakts) die beiliegende zweiadrige Leitung. Schließen Sie an diese einen potentialfreien Taster oder Schalter an. -
Seite 14: Programmierung
Sie eine freie serielle Schnittstelle (RS232). Sollten Sie nur über USB-Schnittstellen verfügen, benötigen Sie noch einen USB-auf-Seriell-Adapter, den Sie über den PC- Handel beziehen können. Testo empfiehlt den Einsatz des Adapters: Modellnr. F5U103 der Firma Belkin. Dieser wurde auf seine Funktionsfähigkeit mit der Software überprüft. -
Seite 15: Verbindung Einrichten
7. Programmierung 7.3 Verbindung einrichten 1 Starten Sie die Software testo ComSoft 2 Wählen Sie Gerät > Autodetect..- Das Fenster Autodetect Gerätesuche öffnet. - Die Verbindung zum gefundenen Datenlogger wird automa- tisch eingerichtet und der Name der Verbindung erscheint im Fenster Datenbereich . -
Seite 16: Verbindung Öffnen
Messwerte nicht an den PC übertragen. Zum Übertragen der Messwerte: Klicken Sie doppelt auf den Kurztitel des Protokolls (siehe Bedienungsanleitung zur Software testo ComSoft Eine Verbindung für mehrere Datenlogger verwenden Sie können unterschiedliche Datenlogger über eine eingerich- tete Verbindung anschließen. Beim Wechseln des Daten- loggers muss die Verbindung getrennt und anschließend für... -
Seite 17: Datenlogger Programmieren
Lesen Sie eventuell vorhandene Daten vor einer Programmierung aus dem Datenlogger aus (siehe Bedienungsanleitung zur Software testo ComSoft Wählen Sie Gerät > Gerätesteuerung . Diese Funktion ist nur aktiviert, wenn der Name der Verbindung farblich hinterlegt ist. Ist dies nicht der Fall: Klicken Sie zuerst auf den Namen der Verbindung und wählen... - Seite 18 7. Programmierung Gerät Im Fenster Gerät können Sie allgemeine Informationen zum Datenlogger ablesen. Dieses Fenster ist eine reines Informationsfenster. Es kann keine Programmierung vorgenommen werden. Messprotokoll Im Fenster Messprotokoll können Sie Informationen zum derzeit im Datenlogger gespeicherten Messprotokoll ablesen. Die An- zeige kann zwischen Alle Messwerte und Seit Zeitmarke gewählt werden.
- Seite 19 7. Programmierung Fühler Fühler: Aktivieren Sie die vorhandenen Fühler oder schalten Sie sie Einheit: Zeigt die eingestellte Einheit für den jeweiligen Kanal an. Die Einheit können Sie in diesem Fenster nicht ändern, wählen Sie dazu das Fenster Einstellungen an. Geben Sie hier die untere Alarmgrenze für die einzelnen Kanäle ein.
- Seite 20 Datenlogger im Betriebszustand Wait oder End befindet. Temperatur: Wählen Sie die gewünschte Temperatureinheit für die Temperaturkanäle ( °C oder °F ). - Funktion: testo 575 testo 580 Wählen Sie, ob der Datenlogger über den Schnelldrucker und den Datensammler testo 575...
- Seite 21 7. Programmierung Feuchteabgleich (nur testo 177-H1 Wählen Sie zwischen Werkseinstellung oder Anpassbar . Bei Auswahl von Anpassbar wird die Schaltfläche Anpassen ... aktiv. Klicken Sie auf Anpassen ..- Das Fenster Feuchteabgleich öffnet. Führen Sie den Feuchteabgleich mit dem Kontroll- und Abgleichset (Best-Nr.
- Seite 22 (Minuten), h (Stunden) und d (Tage). Die kleinste / größte einstellbare Messrate ist je nach Gerätetyp unterschiedlich (siehe 11. Technische Daten, S. 28). Messrate Türkontakt (nur testo 177-T3 Wählen Sie den Zeittakt in dem die Messungen stattfinden sollen, wenn der Kontakt elektrisch geschlossen ist. Stopkriterium: Wählen Sie das gewünschte Kriterium für den Stopp des...
- Seite 23 Datum/Zeit gewählt wurde. Bei Auswahl von Anzahl Messungen erscheint ein weiteres Feld, in dem Sie die gewünschte Anzahl der Messungen eingeben können. : Datum/Zeit ist bei aktivem Türkontakt nicht als testo 177-H1 Stopkriterium möglich. Dauer: Gibt die auf Basis der Werte Startkriterium , Messrate und Stopkriterium errechnete Laufzeit des Messprogramms an.
-
Seite 24: Verbindung Trennen
7. Programmierung Start und Stop: Klicken Sie auf Start , um ein Messprogramm zu starten. Diese Funktion ist nur wählbar, wenn als Startkriterium PC-Start gewählt wurde. Klicken Sie auf Stop , um ein Messprogramm zu beenden. Diese Funktion ist nur wählbar, wenn eine Messung läuft. Programmierung abschließen Klicken Sie auf Übernehmen , um die durchgeführte Program- mierung in den Datenlogger zu übernehmen. -
Seite 25: Daten Auslesen
Lesen Sie hierzu bitte die Bedienungsanleitung zur Software testo ComSoft Die Software gibt es in 2 Varianten mit folgendem testo ComSoft Funktionsumfang: testo ComSoft 3 Basic (0554.1758) - Programmieren und Auslesen der Datenlogger testo 174 testo 175 testo 177 - Anzeige und Ausdruck als Tabelle oder Diagramm - Datenexport (z. -
Seite 26: Batterie Wechseln
6 Schließen Sie die neue Batterie an die Steckverbindung des Datenloggers an und legen Sie sie in das Batteriefach. Verwenden Sie nur Original Testo Ersatzbatterien (Bestellnummern siehe 12. Zubehör/Ersatzteile, S. 34). 7 Nehmen Sie den Jumper von der Stiftleiste ab. -
Seite 27: Fehlermeldungen
10. Fehlermeldungen Sollten Störungen auftreten, die hier nicht beschrieben sind, wenden Sie sich bitte an den Testo- Kundenservice (siehe Kundenservice, S. 38) oder Ihren Händler. Fehlermeldung Mögliche Ursachen Behebung / Anmerkungen OFF und END Batteriespannung zu Daten auslesen und Batterie wechseln... -
Seite 28: Technische Daten
11. Technische Daten 11.1 testo 177-T1 Messgröße ............Temperatur (°C/°F) Messwertaufnehmer ..............NTC Anzahl der Messkanäle ..........1x intern Messbereich............-40 bis +70 °C Genauigkeit ........±0,4 °C (-25 °C bis +70 °C) ............±0,8 °C (-40 °C bis -25,1 °C) ....................±1 Digit Auflösung ................0,1 °C Messtakt ..........2 sec bis 24 h (frei wählbar) -
Seite 29: Testo 177-T2
11. Technische Daten 11.2 testo 177-T2 Messgröße ............Temperatur (°C/°F) Sensor ..................NTC Anzahl der Messkanäle ..........1x intern Genauigkeit ..........± 0,4 °C (-25 bis +70 °C) ..............± 0,8 °C (-40 bis -25,1 °C) ....................±1 Digit Auflösung ................0,1 °C Messtakt ..........2 sec bis 24 h (frei wählbar) Angleichzeit t (intern) ....ca. -
Seite 30: Testo 177-T3
11. Technische Daten 11.3 testo 177-T3 Messgröße ............Temperatur (°C/°F) Messwertaufnehmer........NTC (intern und extern) Anzahl der Messkanäle ......4-Kanal (2x ext./1x int./ ............1x Ereignis, z. B. Türkontakt) Messbereich ..........-40 bis +70 °C (intern) ..............-40 bis +120 °C (extern) Genauigkeit intern ........±0,8 °C (-40 bis -25,1 °C) ..............±0,4 °C (-25 bis +70 °C) -
Seite 31: Testo 177-T4
11. Technische Daten 11.4 testo 177-T4 Messgrößen ............Temperatur (°C/°F) Messwertaufnehmer ......Thermoelement Typ K und T Anzahl der Messkanäle ..........4x extern Messbereich Typ K ..........-100 bis +1000 °C Messbereich Typ T..........-100 bis +400 °C Genauigkeit ..........±0,3 °C (-100 bis +70 °C) ............±0,5% v. -
Seite 32: Testo 177-H1
11. Technische Daten 11.5 testo 177-H1 Messgrößen ......Feuchte (%rF) / Temperatur (°C/°F) / ................Taupunkt (td°C/td°F) Messwertaufnehmer ....Feuchtesensor / NTC (intern) / ..................NTC (extern) Anzahl der Messkanäle ..4 (3x intern: %rF, °C/°F, td°C/td°F, ................1x extern: °C/°F) Messbereich..............0 bis 100%rF ..............-20 bis +70 °C (intern) ..............-40 bis +120 °C (extern) -
Seite 33: Batteriestandzeit
11. Technische Daten 11.6 Batteriestandzeit In den Programmierfenstern der Software erhalten Sie typische Richtwerte zur voraussichtlichen Lebensdauer der Batterie. Diese wird auf Basis folgender Faktoren errechnet: - Messrate - Anzahl angeschlossener Fühler - Betriebsanzeige (grüne LED) ein-/ausgeschaltet Da die Batteriestandzeit noch von vielen weiteren Faktoren ab- hängig ist, sind die berechneten Daten nur Richtwerte. -
Seite 34: Zubehör/Ersatzteile
0554 0568 bis zu 10 Jahren Selbstklebendes Etiketten-Thermopapier für Drucker (6 Rollen) 0554 0561 Set Software für inkl. Interface, Tischschale und 0554 1774 testo ComSoft 3 Basic testo 177 PC-Anschlusskabel Software (ohne Interface) 0554 0830 testo ComSoft 3 Professional Interface für inkl. - Seite 35 12. Zubehör/Ersatzteile Präzise NTC-Fühler für Datenlogger testo 177-T3 testo 177-H1 Bezeichnung Abbildung Messbereich Best.-Nr. -20... +70 °C 0628 7510 35 mm Stummelfühler * Ø 3 mm -20... +90 °C 0628 7503 40 mm Einbaufühler mit Aluminium-Hülse, IP65 Leitungslänge: 2,40 m * Ø...
- Seite 36 12. Zubehör/Ersatzteile Präzise Thermoelement-Fühler für Datenlogger testo 177-T4 Beschreibung Abbildung Messbereich Best.-Nr. Einbaufühler mit Edelstahlhülse -100... +205 °C 0628 7533 40 mm und Mini TE-Stecker, IP 54 Ø 6 mm Leitungslänge: 1,90 m 395 mm Rohranlegefühler mit Klettband, für die 0...
-
Seite 37: Garantie
Garantie Testo gewährt auf dieses Produkt 24 Monate Garantie ab dem Zeitpunkt des Ersterwerbs. Von der Garantie abgedeckt sind alle Material- und Fabrikationsfehler. Während der Garantiezeit auftretende Mängel werden die Testo AG, deren autorisierte Vertriebsgesellschaften oder deren autorisierte Fachhändler gemäß den nachstehenden Bedingungen ohne Berechnung der Arbeits- und Materialkosten beseitigen. -
Seite 38: Kundenservice
Falls Ihr Datenlogger einmal nicht funktioniert, finden Sie eine unserer Servicestellen bestimmt auch in Ihrer Nähe. Gut ausgebildete und erfahrene Service-Techniker sind vor Ort für Sie da. Sie finden uns in folgenden Orten: Testo AG Testo AG Kundencenter Südost Kundencenter Nordost Nürbanum Business Park, Geb. -
Seite 39: Testo Weltweit
Fax (2) 4 18 95 04 info@testo.at global_export@aport2000.ru future98@intouch.com. BELGIUM/LUXEMBURG COLOMBIA EL SALVADOR S. A. Testo N. V. Arotec Colombiana S. A. Eco Control S.A de C.V. 1741 Ternat Bogota D. E. San Salvador Tel. (2) 5 82 03 61 Tel. - Seite 40 Testo weltweit HONG KONG JORDAN PERU Testo Far East Ltd. Al-Masar Technique Est. JJL Asociados S.A. Shatin, N. T., Hong Kong, PRC Sahab 115-12 Lima 17 Tel. 26 45 16 11 Tel. (6) 4 02 95 22 Tel. (1) 2 61 17 52...
- Seite 41 Testo weltweit SLOVENIA TURKEY Tehnounion D.D. Testo Elektronik ve Test Ölcüm Cihazlari 1000 Ljubljana Dis Ticaret Ltd. STI Tel. (1) 5 13 50 88 80280 Esentepe-Istanbul Fax (1) 5 13 52 96 Tel. (212) 2 75 77 99 matjaz.ponikvar@tehnounion.si Fax (212) 2 72 06 13 info@tetrainc.com.tr...
- Seite 42 Testo AG Testo AG Postfach 11 40, D-79849 Lenzkirch Kolumban-Kayser-Str. 17, D-79853 Lenzkirch Testo-Straße 1, D-79853 Lenzkirch Software-Hotline (0 76 53) 6 81 - 630 Tel. (0 76 53) 6 81 - 0 E-Mail: softwarehotline@testo.de Fax (0 76 53) 6 81 - 1 00 Rauchgas-Hotline (0 76 53) 6 81 - 620 E-Mail: info@testo.de...
