testo testostor 175 Bedienungsanleitung Und Softwarebeschreibung
Und softwaremodul
Vorschau ausblenden
Andere Handbücher für testostor 175:
- Bedienungsanleitung (164 Seiten) ,
- Bedienungsanleitung (164 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Verwandte Anleitungen für testo testostor 175
Inhaltszusammenfassung für testo testostor 175

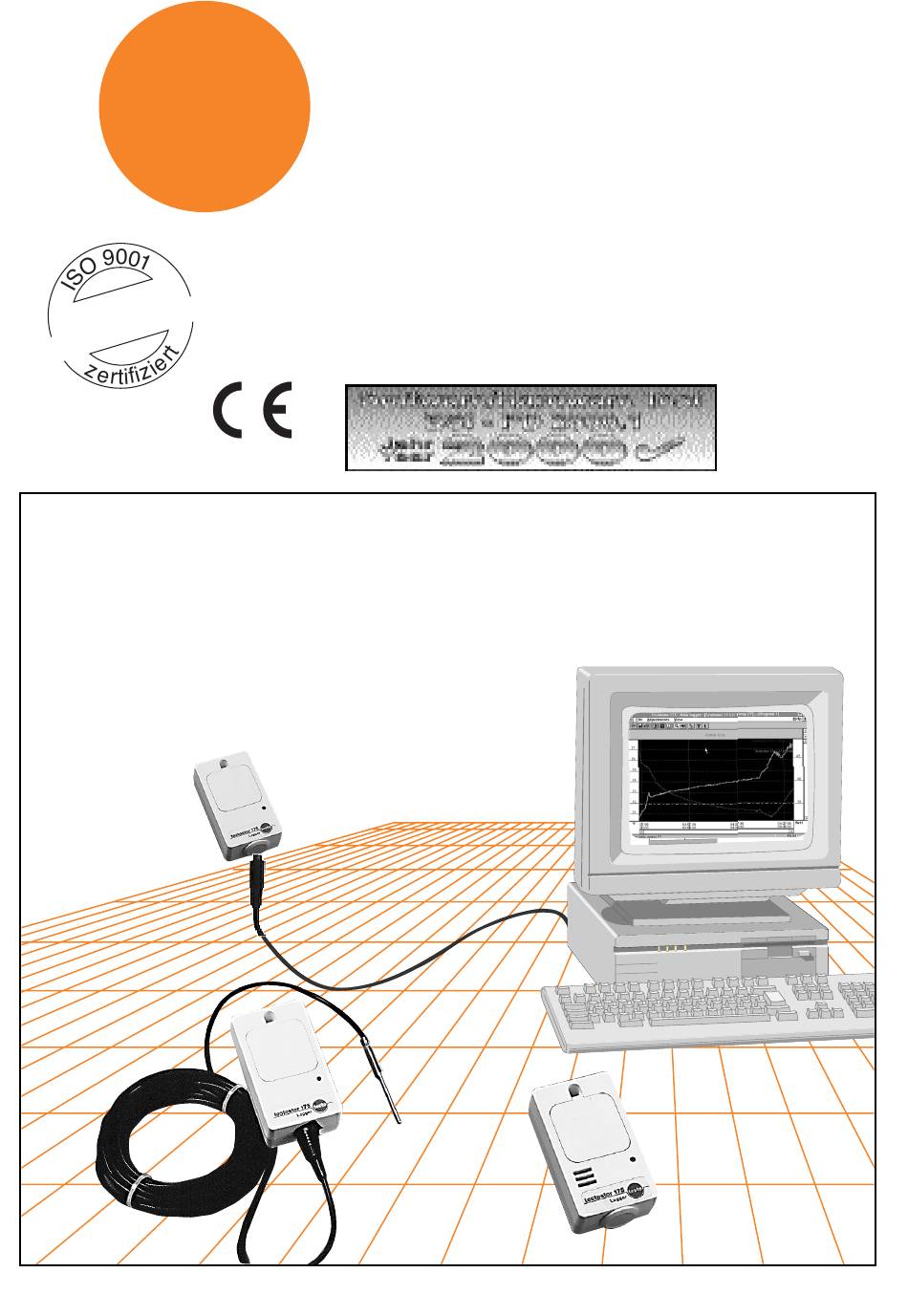

- Seite 1 175 testo Bedienungsanleitung und Softwarebeschreibung T E S L I T Ä Q U A Daten-Logger und Softwaremodul Version 2.4 25.450 00:01:00 0:00...
-
Seite 2: Inhaltsverzeichnis
Weitere Funktionen ............9 Fadenkreuz .............9 Funktion Lupe............9 X-Achse/Y-Achse einstellen ........9 Schriftarten .............9 Service Batteriewechsel ............10 Batteriestandzeit ..........11 Angleichzeiten testostor 175-2 ........12 Fehlermeldungen ............13 Technische Daten ............14 Bestelldaten..............15 Garantie Testo Deutschland ........16 Lizenzvereinbarung ............17 Testo weltweit..............18 Allgemeine Hinweise - Die Geräte der testostor Serie 175 sind konform zu EN 50 081-1 und EN 50 082-1 der EMV-Richtlinie laut EMVG (Gesetz über die elektromagnetische Verträglich-... -
Seite 3: Technischer Aufbau Eines Mini-Loggers
Softwarepakete (entw. ”Light” oder ”Professional”) zu nutzen. Anschluß der Logger an den PC Der Anschluß der Logger testostor 175 an den PC erfolgt über die serielle Schnittstelle. Verbinden Sie dazu das Schnittstellenkabel mit dem Logger testostor 175 (runder Stecker) und dem PC (9-poliger Subminiatur D-Stecker). -
Seite 4: Installation
Eingabeaufforderung a:\setup ein. Windows wird damit automatisch gestartet und die Installation wird ausgeführt. Das Installationsprogramm kopiert Programm- und Demonstrationsdateien der Software in ein Verzeichnis auf Ihrer Festplatte. Eine neue Programmgruppe wird angelegt. Das Testo-Logo erscheint auf Ihrem Bild- schirm. -
Seite 5: Testostor In 10 Minuten
Sie arbeiten wollen. Die Bezeichnung „INT“ vor dem Fühlernamen gibt an, daß es sich hier um einen internen Kanal handelt (dementsprechend steht „EXT“ für externe Kanäle). Im Feld ”Fühler” kann beim testostor 175-1 zwischen ”Temperatur” und ”abgeschaltet” ausgewählt werden. - Seite 6 Die Eingabe der gewünschten Anfangzeit erfolgt direkt in entsprechend gekennzeichnete Felder. b) Magnetschalter (nicht für 175-3) Der Logger testostor 175 fällt nach der Programmierung in einen Stand-by-Zustand. Die Aktivierung der Speicherfunktion erfolgt vor Ort durch Auflegen eines Magneten auf das Gehäuse (an der Seite der LED).
-
Seite 7: Logger Auslesen
Werte überschrieben. Wählen Sie die Einstellungen aus, mit denen Sie den Logger testostor 175 programmieren wollen. Drücken Sie „Programmieren“ um den Logger testostor 175 zu pro- grammieren. Nach der Meldung „Der Logger wurde erfolgreich pro- grammiert“ kann das Schnittstellenkabel entfernt werden. -
Seite 8: Darstellen Der Meßwerte
175 in 10 Minuten.. testo Darstellen der Meßwerte Der schnellste Weg, eine Graphik zu erhalten, ist das Graphik Tabelle Anklicken der Tasten Diagramm oder Tabelle in der Funktionsleiste. Mit Anklicken von „Ansicht“ besteht ebenfalls die Möglichkeiten zwischen Diagramm und Tabelle als Darstellungselement zu wählen. -
Seite 9: Weitere Funktionen
Weitere Funktionen Fadenkreuz Wählen Sie aus der Werkzeugleiste das Symbol „Fadenkreuz“. Wird nun in der Nähe der Meßkurve die linke Maustaste gedrückt und gehalten, erscheinen ein Fadenkreuz und ein kleines Fenster mit den Meßwerten des entsprechenden Punktes. Bei sehr steilen Kurvenstücken empfiehlt es sich, mit einer Ausschnittvergrößerung zu arbeiten. -
Seite 10: Service
Transporttemperatur der Geräte + 70 °C. Übersteigt Ihr Meßprogramm die verbleibende berechnete Batteriestandzeit oder hat der Logger testostor 175 die Meßreihe wegen mangelnder Batteriekapazität abgebrochen, muß die Batterie gewechselt werden. Es wird dringend empfohlen, bei einer niedrigen Batterieanzeige (rot) keine Langzeitmessungen (mehrere Wochen Dauer) oder Messungen mit sehr kurzem Meßtakt (<... -
Seite 11: Batteriestandzeit
Service Batteriestandzeit Die Serie testostor 175 ist mit langlebigen Li-Batterien ausgerüstet, die einen sicheren Betrieb bis zu mehreren Jahren gewährleisten. Die Batteriestandzeit (bei Raumbedingungen bis zu 2 Jahre; im Tiefkühlbereich 6 Monate) wird durch übermäßige PC-Kommunikation vermindert. Die berechnete Restkapazität wird in 3 Stufen angegeben: Kapazität >... -
Seite 12: Angleichzeiten Testostor 175-2
Angleichzeiten für testostor 175-2 testo Feuchte-Messung bei ruhender Luft: 15 Minuten 47 Minuten 78 Minuten 164 Minuten Feuchte-Messung bei einer Strömungsgeschwindigkeit von 2 m/s: % rF < 1 Minute °C < 5 Minuten Für Meßwertaufnahme muß die RS232-Leitung abgezogen werden, da durch Erwärmung im Gehäuse die Werte –... -
Seite 13: Fehlermeldungen
Fehlermeldungen Fehler/Fehlermeldung Mögliche Behebung Ursache ”Es liegen keine Werte vor...” Sie wollen eine Ansicht Laden Sie eine Meßwert- erstellen und haben noch datei oder lesen Sie einen keine Daten in den Datenlogger aus. Speicher geladen. ”Ein Meßprotokoll wurde Ein Datenverlauf wurde vom Speichern Sie das Protokoll nicht abgespeichert. -
Seite 14: Technische Daten
Technische Daten testo testostor Typ Meßwertaufnehmer NTC-Sensor intern NTC-Sensor intern, Fühleranschluß extern Feuchte-Sensor intern, NTC-Sensor intern Meßbereich -35...+70 °C intern -35...+120 °C mit externem Fühler -10...+50 °C 0...100 %rF (anhaltende Betauung vermeiden) Genauigkeit Temp.-Messung ± 0,5 °C (bis 50 °C) Temp.-Messung ±... -
Seite 15: Bestelldaten
Tauch-/Luftfühler (1,5 m Leitung) ..............0628.0006 Tauch-/Luftfühler (6 m Leitung)................0610.1725 Lebensmittelfühler....................0613.2211 Gefriergutfühler ....................0613.3211 Rohrfühler (mit Klettband)................0613.4611 Luftfühler ......................0613.9711 Zubehör für Mini-Logger Verlängerung PC-Kabel ..................0554.1785 Anklebbare Fühlerhalterung (5 St.)..............0554.1783 Magnetische Fühlerhalterung (5 St.)..............0554.1784 Startmagnet für testo 175 ................0554.0170 Koffer für 5 Logger und Zubehör..............0516.0175 Ersatz-Batterie ....................0515.0019... -
Seite 16: Garantie Testo Deutschland
Garantie Testo Deutschland testo Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie Testo mit dem Kauf Ihres Meßgerätes entgegengebracht haben. Wir freuen uns, daß Sie sich für Qualität entschieden haben! Die Garantiezeit beträgt - 24 Monate für den Datenlogger, - 12 Monate für die Fühler. -
Seite 17: Lizenzvereinbarung
Testo GmbH & Co Lenzkirch in Anspruch genommen werden. Gewährleistung Testo garantiert für einen Zeitraum von 90 Tagen ab Erwerb der Software durch den Käufer oder für einen längeren Mindestzeitraum, wenn ein solcher in den Gesetzen des Landes vorgeschrieben ist, in dem das Produkt verkauft wird, daß... -
Seite 18: Testo Weltweit
Testo weltweit testo Testo worldwide... - Seite 19 Testo weltweit Testo worldwide...
