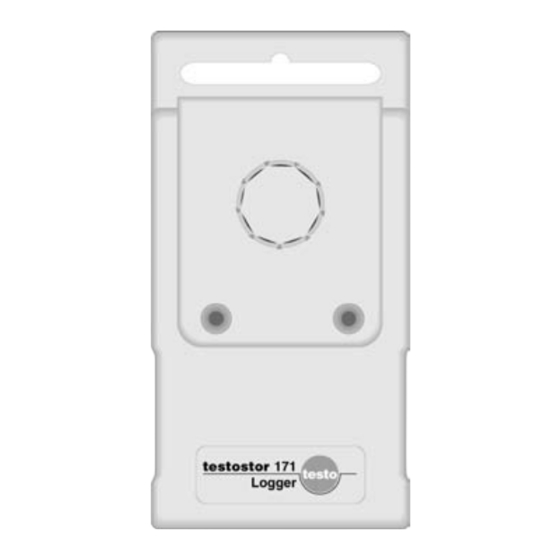

testostor 171
Bedienungsanleitung
de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für testo testostor 171

  • Seite 1 171 Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Aus der Praxis... Installation ............... 12 Logger programmieren (Anwendungshinweise) ..13 Speicherauslesen (Anwendungshinweise)....15 Fehlermeldungen............. 16 Feuchteabgleich ............17 Restfeuchtekorrektur ..........19 Batteriewechsel und -standzeiten ......20 Beschreibung der Dialogbox ”Testo 171 V.3.1” und S ........22 OGGERTYP ERIENNUMMER ...............22 AUPTINFO ..........23 ÜHLERKONFIGURATION...
  • Seite 3: Die Geräte Erfüllen Laut Konformitätsbescheinigung Die Richtlinien Gemäß

    Inhalt PTIONEN LLGEMEINE UNKTIONEN Summer beim Messen ........27 Summer bei Grenzwertüberschreitung ... 27 ..........28 ATUM UND HRZEIT .............28 INHEITEN (berechnete Größen) ......28 ERIVATE EUCHTEABGLEICH Abgleich ............28 Feuchtekorrektur ..........28 ............29 ASSWORT ............29 ROGRAMM LADEN ..........29 ROGRAMM SPEICHERN .............29 TART Die Geräte erfüllen laut Konformitätsbescheinigung...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise - Die Gehäuse der Logger testostor 171-1, 171-2, 1722, 171-3, 171-4 und 171-6 unterliegen der Schutzart IP 65, das Gehäuse des Loggers testostor 171-0 unterliegt der Schutzart IP 68, das Gehäuse des Loggers testostor 171-8 unterliegt der Schutzart IP 42.
  • Seite 5: Beschreibung

    -Überwachung beim Transport empfind- licher Güter oder zur Überwachung des Klimas nach der 171-1 Installation (oder für den Service) von Klimaanlagen. Die Serie umfaßt folgende Varianten: 171-2 testostor 171-0 testostor 171-1 x (1) x (1) testostor 171-2 testostor 1722...
  • Seite 6 Datenlogger ist die ideale Basis und verfügt über alle notwendigen Funktionen einer graphischen und tabellarischen Auswertesoftware für Messdaten. Das Software-Modul testostor 171 kann nur in Verbindung mit der Testo-Comfort-Software betrieben werden. Der enthaltene Gerätetreiber stellt die Kommunikation zwischen den Datenloggern der Serie testostor 171 und ihrem PC her .
  • Seite 7: Anschlussanweisung

    Datenlogger aufgesteckt. Um die Messwerte vor Ort abzulesen, kann ein separat erhältliches Anzeigenmodul auf den Logger aufgesteckt werden. Die genaue Beschreibung finden Sie in der Bedienungsanleitung des Anzeigenmoduls. Bitte wenden Sie sich bei Interesse an Testo GmbH & Co.
  • Seite 8: Technische Daten

    Technische Daten Datenlogger testostor Serie 171 testostor Typ: Temperatur: Messwertaufnehmer: Messbereich -35...+70 °C -35...+70 °C (intern) -10...+50 °C -50...+120 °C (extern) Typ K (TE-Steckverbindung) -200...+1100 °C Typ T (TE-Steckverbindung) -50...+350 °C Auflösung: 0,1 °C 1 °C ab +250 °C Genauigkeit*: über zul.
  • Seite 9 131 x 68 x 26 mm 131 x 68 x 72 mm zul. Umgebungstemperatur: -20...+70 °C, keine Betauung -35...+70 °C zul. Lagertemperatur: -40...+85 °C Software: Testo- Comfort- Software Garantie: Geräte: 24 Monate, Fühler: 12 Monate * alle Genauigkeitsangaben zuzüglich ± 1 Digit...
  • Seite 10 Technische Daten NTC-Fühler / Alarmausgang Tauch-/Luftfühler 0610.1720 Abhängigkeit: ±0,03 %rF/°C Genauigkeit ° C: ±0,2 °C Messwertaufnehmer: Leitungslänge: Tauch-/Luftfühler 0610.1721 Messbereich: -50...+80 °C Messwertaufnehmer: t99: 5 sec. in Wasser Leitungslänge: 12 m Messbereich: -50...+80 °C Luftfühler 0610.1722 Messwertaufnehmer: t99: 5 sec. in Wasser Messbereich: -20...+70 °C (bei direktem Anschluß...
  • Seite 11 Technische Daten TE-Fühler Oberflächen-Fühler 0602.4592 Tauch-Mess-Spitze 0602.5792 Messwertaufnehmer: Messwertaufnehmer: Leitungslänge: 1,2 m gestreckt Messbereich: -60...+1000 °C Messbereich: -60...+130 °C Länge: 500 mm kurzz. bis +280 °C Mess-Spitze: ø 1,5 mm t99: 5 sec. t99: 5 sec. Austauschbarer Meßkopf 0602.0092 0602.0644 Thermopaar, flexibel Messwertaufnehmer: Messwertaufnehmer:...
  • Seite 12: Voraussetzungen

    Voraussetzungen/Installation Mindest-Systemvoraussetzungen Die Instruktionen in der • PC mit Betriebsystem Ihnen vorliegenden - Microsoft Windows 95 oder besser Bedienungsan- (falls kompatibel) leitung setzen voraus, daß - Microsoft Windows NT 4, Servicepack 4, oder Ihnen der Umgang mit besser (falls kompatibel). Ihrem Computer unter - Windows 2000 oder besser (falls kompatibel).
  • Seite 13: Aus Der Praxis

    Anwendungshinweise: Logger programmieren Verbindung PC-Datenlogger über Schnittstelle herstellen und das Programm “Comsoft.exe” starten Unter GERÄT / ”NEUES GERÄT” den Gerätetreiber für die Datenlogger der Serie testostor 171 aktivieren und Schaltsymbol “Weiter” anklicken. Nachdem Sie die richtige Schnittstelle ausgewählt haben “Weiter” betätigen.
  • Seite 14 Anwendungshinweise: Logger programmieren Verbindung PC - Datenlogger über Schnittstelle herstellen und Programm starten. Aktivieren Sie den Gerätetreiber durch Klicken mit der rechten Maustaste auf das testostor 171-Icon und wählen sie GERÄTESTEUERUNG. Bei erfolgreicher Kommunikation PC-Datenlogger erscheint nebenstehendes Fenster mit den Statusinformationen des auszulesenden Datenloggers...
  • Seite 15: Speicherauslesen (Anwendungshinweise)

    Anwendungshinweise: Speicher auslesen Verbindung PC-Datenlogger über Schnittstelle herstellen und Programm starten. Aktivieren Sie den Gerätetreiber durch Klicken mit der rechten Maustaste auf das testostor 171-Icon und wählen Sie ÖFFNEN. Der Logger meldet sich mit seiner Seriennummer und dem gespeicherten Protokoll.
  • Seite 16: Fehlermeldungen

    Aus der Praxis... Fehlermeldungen Fehlermeldung • Der letzte Befehl wurde nicht bearbeitet • Falsches Datum/Uhrzeit empfangen Ursache • Startzeit liegt in der Kommunikationsstörung Vergangenheit • Fehler im Datenspeicher Technisches Problem • Fehler im EEPROM • Fehler im EPROM Abhilfe • Ihre Fühlerkonfiguration ist Verbindungskabel überprüfen Die zu übertagende Startzeit nicht für einen Abgleich...
  • Seite 17: Feuchteabgleich

    Aus der Praxis... Feuchteabgleich Die Feuchtesensoren der Geräte der Serie testostor 171 (Typ 171-2/1722/171-3 mit integriertem testo Feuchtesensor, bzw. Typ 171-1/171-6 mit separat anschließbarem Feuchte-/Temperaturfühler) müssen je nach Einsatzbedingungen kontrolliert und bei größeren Abweichungen neu abgeglichen werden. Die empfohlenen Kontrollzyklen reichen von jährlichen Abständen beim Einsatz der Logger zur Raumklima-...
  • Seite 18: Fühlerkonfiguration Konfiguriert

    Aus der Praxis... Feuchteabgleich Externe Feuchtefühler (angeschlossen an Buchse 1) müssen vor dem Abgleich in der Maske konfiguriert ÜHLERKONFIGURATION werden! Schließen Sie den Logger an den PC an und öffnen Sie das Gerätehauptfenster. Wählen Sie unter das Fenster F PTIONEN EUCHTE an.
  • Seite 19: Restfeuchtekorrektur

    Aus der Praxis... Restfeuchtekorrektur Das zweite Fenster (zu aktivieren durch setzen des Buttons auf Restfeuchtekorrektur) unter F EUCHTE stellt keine Alternative zum Abgleich dar, ABGLEICH sondern bietet die Möglichkeit, bei korrekten Daten an den Abgleichpunkten (11,3 bzw. 75,3 %rF ± 2 %rF) die Kennlinie in einem engen Arbeitsbereich parallel zu verschieben um z.
  • Seite 20: Batteriewechsel Und -Standzeiten

    Aus der Praxis... Batteriewechsel und -standzeiten Zum Schutz der Lithium-Batterie beträgt die maximal zulässige Lager- und Transporttemperatur der Geräte + 85 °C. Übersteigt Ihr Messprogramm die verbleibende berechnete Batteriestandzeit oder hat der Logger die Messreihe wegen mangelnder Batteriekapazität abgebrochen (Warnmeldung erscheint), muß die Batterie gewechselt werden.
  • Seite 21 Aus der Praxis... Batteriewechsel und -standzeiten Batteriestandzeit Die Serie testostor 171 ist mit langlebigen Li-Batterien ausgerüstet, die einen sicheren Betrieb bis zu mehreren Jahren gewährleisten. Die Batteriestandzeit wird durch übermäßige PC-Kommunikation vermindert, z. B. auch durch längere On-Line-Messungen. Die berechnete Restkapazität wird in Prozent angegeben.
  • Seite 22: Loggertyp Und Seriennummer

    Beschreibung der Dialogbox ”testostor 171 V1.” Nach Einrichten des Gerätetreibers unter GERÄT, NEUES GERÄT öffnen Sie mit der rechten Maustaste das Kontextmenü zum Geräte-Icon. Die Auswahl GERÄTESTEUERUNG führt zum Hauptfenster, in dem alle Statusinformationen übersichtlich dargestellt sind. Hier das Beispiel eines programmierten Loggers.
  • Seite 23: Fühlerkonfiguration

    Beschreibung der Dialogbox ”testostor 171 V1.” ÜHLERKONFIGURATION Führen Sie in der dargestellten Tabelle die Fühlerkonfiguration durch. Im einzelnen umfasst die Fühlerkonfiguration die Bestimmung von ... ANAL Zur Auswahl werden diejenigen Kanäle/Buchsen angeboten, die der angeschlossene Datenloggertyp besitzt. ÜHLER Wählen Sie in der Liste unter den aufgeführten Fühlern diejenigen aus, mit denen Sie arbeiten...
  • Seite 24: Bezeichnung

    Beschreibung der Dialogbox ”testostor 171 V1.” EZEICHNUNG Durch Überschreiben der Vorgabe durch eine anwenderspezifische Benennung ist z. B. eine Identifizierung der Messstelle möglich. Für diese Kanalbezeichnung stehen 24 Zeichen zur Verfügung. ESSPROGRAMM Unter einem Messprogramm versteht man die Informationen, die der Logger benötigt um die Speicherung der Messdaten in der gewünschten...
  • Seite 25: Ingspeicher

    Hier erscheint, entsprechend Ihrer Eingaben bei Start und Messtakt, die Summe der zu registrierenden Messwerte pro Kanal. Batteriestandzeit Die Serie testostor 171 ist mit langlebigen Li-Batterien ausgerüstet, die einen sicheren Betrieb bis zu mehreren Jahren gewährleisten. Die Batterie- standzeit wird durch übermäßige PC-Kommunikation vermindert, z.
  • Seite 26: Logger Programmieren

    Beschreibung der Dialogbox ”testostor 171 V1.” OK/A BBRUCH OK bestätigt Ihre Eingabe, während Abbruch Ihre Eingaben verwirft. Nach beiden Befehlen befinden Sie sich wieder im Ausgangsfenster. OGGER PROGRAMMIEREN Mit dem Befehl L werden die OGGER PROGRAMMIEREN Einstellungen der Programmierung an den Datenlogger übergeben.
  • Seite 27: Online Messen

    Beschreibung der Dialogbox ”testostor 171 V1.” NLINE MESSEN Sie können den Logger - mit aufgestecktem Anzeigenmodul installieren und die Meßwerte während einer Messung vor Ort per Display ablesen oder - vom PC aus wie ein Messgerät betreiben. Klicken Sie bei aktiviertem Logger auf das grüne Symbol in der Werkzeugleiste, um die Online-Messung direkt zu starten.
  • Seite 28 Beschreibung der Dialogbox ”testostor 171 V1.” Das D und die U werden über den Schalter ATUM HRZEIT Synchronisieren an das Datum und die Uhrzeit Ihres PCs angepaßt. Unter E erfolgt die Umschaltung zwischen °C und INHEITEN °F der Messeinheit Temperatur.
  • Seite 29 Beschreibung der Dialogbox ”testostor 171 V1.” ASSWORT Über diesen Schalter können Sie ein Passwort definieren, welches im Logger gespeichert wird. Existiert ein solches Passwort, wird bevor Daten an den Logger überspielt oder Messwerte aus dem Logger ausgelesen werden, dieses Passwort abgefragt. Wird dabei kein korrektes Passwort eingegeben, wird die Funktion nicht ausgeführt.
  • Seite 30 Bestelldaten Messdaten-Speichergerät incl. Batterie und Magnet intern extern °C testostor 171-0 0577.1719 °C ° C oder %rF/ °C testostor 171-1 0577.1715 4 x °C testostor 171-4 0577.1714 %rF / °C testostor 171-3 0577.1713 %rF/ °C, td testostor 171-2 0577.1712 %rF/ °C, td testostor 1722 m.
  • Seite 31 Sonder-Kalibrierzertifikat (Meßpunkte frei wählbar im Bereich -40...+120 °C) 0520.0101 Achtung! Bitte beachten Sie die angegebenen Messbereiche der einzelnen Logger! DKD-Kalibrierschein (für testostor 171-1, 171-4, 171-6) (Messpunkte frei wählbar im Bereich -40...+120 °C) 0520.0201 Kalibrierzertifikate - Feuchte - Standard-Kalibrierzertifikat Messpunkte 12%rF und 76 %rF (bei +25 °C) 0520.0006...
  • Seite 32 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970.2530/08.03/T/Ni/16.02.2004...
