Inhaltszusammenfassung für testo 177

  • Seite 1 177 Bedienungsanleitung...
  • Seite 2: Impressum

    Impressum Diese Dokumentation unterliegt dem Urheberrecht der Testo AG. Sie darf ohne vorherige schriftliche Zustimmung der Testo AG weder vervielfältigt noch in Widerspruch zu deren berechtigten Interessen verwendet werden. Änderungen von technischen Details gegenüber den Beschreibungen, Angaben und Abbildungen dieser Dokumentation behalten wir uns vor.
  • Seite 3: Vorwort / Allgemeine Hinweise

    Vorwort Liebe Testo-Kundin, lieber Testo-Kunde, wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Testo entschieden haben. Wir hoffen, dass Sie an dem Produkt lange Freude haben werden und es Sie bei Ihrer Arbeit hilfreich unterstützt. Lesen Sie bitte die vorliegende Bedienungsanleitung aufmerksam durch und machen Sie sich mit der Bedienung des Gerätes vertraut, bevor sie es einsetzen.
  • Seite 4: Inhaltsverzeichnis

    Inhalt Impressum ............2 Vorwort / Allgemeine Hinweise ......3 Inhalt ..............4 1. Grundlegende Sicherheitshinweise ....6 2. Bestimmungsgemäße Verwendung ....7 3. Inbetriebnahme ..........8 4. Anzeige- und Bedienelemente ......9 4.1 Display ................9 4.2 LED-Funktionen ............10 4.3 Anzeigereihenfolge ............11 4.4 Tastenfunktionen ............11 5. Montage ............12 5.1 Montieren der Wandhalterung ........12 5.2 Datenlogger mit Schloss sichern ......12 5.3 Versendbare Einheit ..........12...
  • Seite 5 Inhalt 11. Technische Daten ..........28 11.1 testo 177-T1 ..............28 11.2 testo 177-T2 ..............29 11.3 testo 177-T3 ..............30 11.4 testo 177-T4 ..............31 11.5 testo 177-H1 ..............32 11.6 Batteriestandzeit ............33 12. Zubehör/Ersatzteile ........34...
  • Seite 6: Grundlegende Sicherheitshinweise

    Wenden Sie niemals Gewalt an! nur für testo 177-T4 Die Fühlereingänge des testo 177-4 sind untereinander nicht potentialgetrennt. Beachten Sie dies beim Einsatz von Oberflächenfühlern mit nicht isoliertem Thermoelement. Fachgerecht entsorgen: Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab.
  • Seite 7: Bestimmungsgemäße Verwendung

    * Bitte beachten Sie, dass bei diesem Gerät nach EN 12830 eine regelmäßige Überprüfung und Kalibrierung gemäß EN 13486 (Empfehlung: jährlich) durchgeführt werden muss. Kontaktieren Sie uns für nähere Informationen. Nur für testo 177 - T3 Folgende Komponenten des Produkts sind entsprechend der Verordnung (EG) 1935/2004 für den dauerhaften Kontakt mit Lebensmitteln ausgelegt: Die Messfühler von der Messspitze bis 1cm vor dem Fühlerhandgriff bzw.
  • Seite 8: Inbetriebnahme

    Neuprogrammierung: eingeschaltet Kurztitel (Messprotokoll) testo177-{Typ}_{Seriennummer} * ereignisabhängig: Schalter (z. B. Türkontakt) offen bzw. nicht angeschlossen/Schalter geschlossen ** testo 177-T4: TE-Typ “K” programmiert Sie können den Datenlogger mit der oben dargestellten Werkseinstellung sofort einsetzen. Wollen Sie andere Messkriterien verwenden, dann müssen Sie...
  • Seite 9: Anzeige- Und Bedienelemente

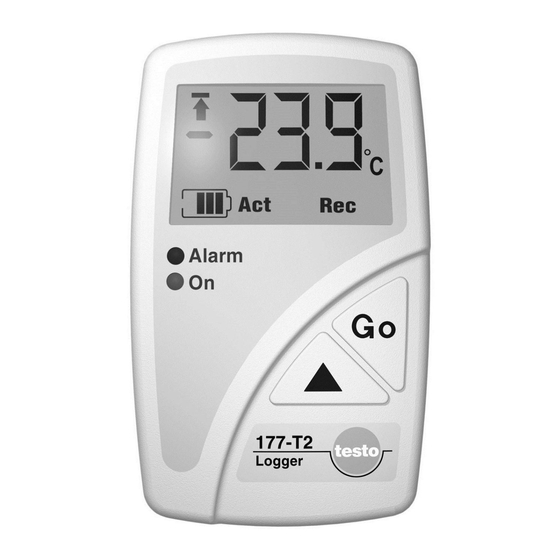

    177-T1 besitzt kein Display. testo 177-T2 Messwerte oberer Alarmwert Einheiten unterer Alarmwert Batteriekapazität Messwertkennzeichnungen und Statusinformationen * testo 177-T3 testo 177-T4, testo 177-H1 Messwerte oberer Alarmwert Einheiten Kanäle Messwertkenn- unterer Alarmwert zeichnungen Batteriekapazität und Status- oberer Alarmwert informationen * Einheiten Kanäle...
  • Seite 10: Led-Funktionen

    Messung länger als 9. Batterie wechseln, S. 26) 24 Std. zurück liegt 4.2 LED-Funktionen Die LED-Funktionen können über die Software an-/ausgeschaltet werden. testo ComSoft Alarm- In allen Betriebszuständen: anzeige Die Alarmanzeige blinkt alle 15 Sek. dreimal, wenn die (rote LED) verbleibende Batteriekapazität weniger als 10% beträgt (auch...
  • Seite 11: Anzeigereihenfolge

    Die Messwerte ab Start ( Alle Messwerte ) werden parallel dazu abgespeichert. Mit dem Schnelldrucker oder der Software testo 575 können die Messwerte ab Start (Alle Messwerte) testo ComSoft oder die Messwerte Ab Zeitmarke ausgelesen werden. Mit dem Datensammler können die Messwerte ab...
  • Seite 12: Montage

    5. Montage 5.1 Montieren der Wandhalterung Montagematerialien (z. B. Schrauben, Dübel) gehören nicht zum Lieferumfang. 1 Positionieren Sie die Wandhalterung an der gewünschten Stelle. 2 Zeichnen Sie mit Hilfe eines Stiftes oder ähnlichem die Stelle für die Befestigungsschraube an. 3 Bereiten Sie die Befestigungsstelle entsprechend des Materials für die Befestigung vor (z.
  • Seite 13: Fühler/Schalter Anschließen

    Achten Sie auf die richtige Positionierung des Fühlers, um störende Einflüsse auf die Messungen zu vermeiden. testo 177-T3 Verwenden Sie zum Anschließen des Schalters (Türkontakts) die beiliegende zweiadrige Leitung. Schließen Sie an diese einen potentialfreien Taster oder Schalter an.
  • Seite 14: Programmierung

    Um die Programmierung Ihres Datenloggers nach Ihren individu- ellen Bedürfnissen anzupassen benötigen Sie einen PC, auf dem die Software installiert ist. testo ComSoft Die Anleitung zur Installation und Bedienung der Software finden Sie in der Bedienungsanleitung testo ComSoft Fahren Sie nach erfolgreicher Installation der Software fort mit 7.2 Datenlogger an PC anschließen, S.
  • Seite 15: Verbindung Einrichten

    -oder- 2 Wählen Sie Gerät > Neues Gerät . - Das Fenster Neues Gerät einrichten Assistent öffnet. 3 Wählen Sie in der Geräteauswahl testo175-177 und klicken Sie auf Weiter . 4 Wählen Sie unter Verbindung die Schnittstelle, über die Sie den Datenlogger an Ihren PC angeschlossen haben und klicken Sie auf Weiter .
  • Seite 16: Verbindung Öffnen

    Messwerte nicht an den PC übertragen. Zum Übertragen der Messwerte: Klicken Sie doppelt auf den Kurztitel des Protokolls (siehe Bedienungsanleitung zur Software testo ComSoft Eine Verbindung für mehrere Datenlogger verwenden Sie können unterschiedliche Datenlogger über eine eingerich- tete Verbindung anschließen. Beim Wechseln des Daten- loggers muss die Verbindung getrennt und anschließend für...
  • Seite 17: Datenlogger Programmieren

    Lesen Sie eventuell vorhandene Daten vor einer Programmierung aus dem Datenlogger aus (siehe Bedienungsanleitung zur Software testo ComSoft Wählen Sie Gerät > Gerätesteuerung . Diese Funktion ist nur aktiviert, wenn der Name der Verbindung farblich hinterlegt ist. Ist dies nicht der Fall: Klicken Sie zuerst auf den Namen der Verbindung und wählen...
  • Seite 18 7. Programmierung Gerät Im Fenster Gerät können Sie allgemeine Informationen zum Datenlogger ablesen. Dieses Fenster ist eine reines Informationsfenster. Es kann keine Programmierung vorgenommen werden. Messprotokoll Im Fenster Messprotokoll können Sie Informationen zum derzeit im Datenlogger gespeicherten Messprotokoll ablesen. Die An- zeige kann zwischen Alle Messwerte und Seit Zeitmarke gewählt werden.
  • Seite 19 7. Programmierung Fühler Fühler: Aktivieren Sie die vorhandenen Fühler oder schalten Sie sie Einheit: Zeigt die eingestellte Einheit für den jeweiligen Kanal an. Die Einheit können Sie in diesem Fenster nicht ändern, wählen Sie dazu das Fenster Einstellungen an. Geben Sie hier die untere Alarmgrenze für die einzelnen Kanäle ein.
  • Seite 20 Datenlogger im Betriebszustand Wait oder End befindet. Temperatur: Wählen Sie die gewünschte Temperatureinheit für die Temperaturkanäle ( °C oder °F ). - Funktion: testo 575 testo 580 Wählen Sie, ob der Datenlogger über den Schnelldrucker und den Datensammler testo 575...
  • Seite 21 7. Programmierung Feuchteabgleich (nur testo 177-H1 Wählen Sie zwischen Werkseinstellung oder Anpassbar . Bei Auswahl von Anpassbar wird die Schaltfläche Anpassen ... aktiv. Klicken Sie auf Anpassen ..- Das Fenster Feuchteabgleich öffnet. Führen Sie den Feuchteabgleich mit dem Kontroll- und Abgleichset (Best-Nr.
  • Seite 22 (Minuten), h (Stunden) und d (Tage). Die kleinste / größte einstellbare Messrate ist je nach Gerätetyp unterschiedlich (siehe 11. Technische Daten, S. 28). Messrate Türkontakt (nur testo 177-T3 Wählen Sie den Zeittakt in dem die Messungen stattfinden sollen, wenn der Kontakt elektrisch geschlossen ist. Stopkriterium: Wählen Sie das gewünschte Kriterium für den Stopp des...
  • Seite 23 Datum/Zeit gewählt wurde. Bei Auswahl von Anzahl Messungen erscheint ein weiteres Feld, in dem Sie die gewünschte Anzahl der Messungen eingeben können. : Datum/Zeit ist bei aktivem Türkontakt nicht als testo 177-T3 Stopkriterium möglich. Dauer: Gibt die auf Basis der Werte Startkriterium , Messrate und Stopkriterium errechnete Laufzeit des Messprogramms an.
  • Seite 24: Verbindung Trennen

    7. Programmierung Start und Stop: Klicken Sie auf Start , um ein Messprogramm zu starten. Diese Funktion ist nur wählbar, wenn als Startkriterium PC-Start gewählt wurde. Klicken Sie auf Stop , um ein Messprogramm zu beenden. Diese Funktion ist nur wählbar, wenn eine Messung läuft. Programmierung abschließen Klicken Sie auf Übernehmen , um die durchgeführte Program- mierung in den Datenlogger zu übernehmen.
  • Seite 25: Daten Auslesen

    Lesen Sie hierzu bitte die Bedienungsanleitung zur Software testo ComSoft Die Software gibt es in 2 Varianten mit folgendem testo ComSoft Funktionsumfang: testo ComSoft 3 Basic (0554.1758) - Programmieren und Auslesen der Datenlogger testo 174 testo 175 testo 177 - Anzeige und Ausdruck als Tabelle oder Diagramm - Datenexport (z.
  • Seite 26: Batterie Wechseln

    6 Schließen Sie die neue Batterie an die Steckverbindung des Datenloggers an und legen Sie sie in das Batteriefach. Verwenden Sie nur Original Testo Ersatzbatterien (Bestellnummern siehe 12. Zubehör/Ersatzteile, S. 34). 7 Nehmen Sie den Jumper von der Stiftleiste ab.
  • Seite 27: Fehlermeldungen

    10. Fehlermeldungen Sollten Störungen auftreten, die hier nicht beschrieben sind, wenden Sie sich bitte an den Testo- Kundenservice oder Ihren Händler. Kontaktdaten finden Sie im Garantieheft oder im Internet unter www.testo.com . Fehlermeldung Mögliche Ursachen Behebung / Anmerkungen OFF und END...
  • Seite 28: Technische Daten

    11. Technische Daten 11.1 testo 177-T1 Messgröße ............Temperatur (°C/°F) Messwertaufnehmer ..............NTC Anzahl der Messkanäle ..........1x intern Messbereich............-40 bis +70 °C Genauigkeit ........±0,4 °C (-25 °C bis +70 °C) ............±0,8 °C (-40 °C bis -25,1 °C) ....................±1 Digit Auflösung ................0,1 °C Messtakt ..........2 sec bis 24 h (frei wählbar)
  • Seite 29: Testo 177-T2

    11. Technische Daten 11.2 testo 177-T2 Messgröße ............Temperatur (°C/°F) Sensor ..................NTC Anzahl der Messkanäle ..........1x intern Genauigkeit ..........± 0,4 °C (-25 bis +70 °C) ..............± 0,8 °C (-40 bis -25,1 °C) ....................±1 Digit Auflösung ................0,1 °C Messtakt ..........2 sec bis 24 h (frei wählbar) Angleichzeit t (intern) ....ca.
  • Seite 30: Testo 177-T3

    11. Technische Daten 11.3 testo 177-T3 Messgröße ............Temperatur (°C/°F) Messwertaufnehmer........NTC (intern und extern) Anzahl der Messkanäle ......4-Kanal (2x ext./1x int./ ............1x Ereignis, z. B. Türkontakt) Messbereich ..........-40 bis +70 °C (intern) ..............-40 bis +120 °C (extern) Genauigkeit intern ........±0,8 °C (-40 bis -25,1 °C) (System) ..........±0,4 °C (-25 bis +70 °C)
  • Seite 31: Testo 177-T4

    11. Technische Daten 11.4 testo 177-T4 Messgrößen ............Temperatur (°C/°F) Messwertaufnehmer ....Thermoelement Typ K, T und J Anzahl der Messkanäle ..........4x extern Messbereich Typ K ..........-195 bis +1000 °C Messbereich Typ T..........-200 bis +400 °C Messbereich Typ J..........-100 bis +750 °C Genauigkeit ..........±0,3 °C (-100 bis +70 °C)
  • Seite 32: Testo 177-H1

    11. Technische Daten 11.5 testo 177-H1 Messgrößen ......Feuchte (%rF) / Temperatur (°C/°F) / ................Taupunkt (td°C/td°F) Messwertaufnehmer ....Feuchtesensor / NTC (intern) / ..................NTC (extern) Anzahl der Messkanäle ..4 (3x intern: %rF, °C/°F, td°C/td°F, ................1x extern: °C/°F) Messbereich..............0 bis 100%rF ..............-20 bis +70 °C (intern) ..............-40 bis +120 °C (extern)
  • Seite 33: Batteriestandzeit

    11. Technische Daten 11.6 Batteriestandzeit In den Programmierfenstern der Software erhalten Sie typische Richtwerte zur voraussichtlichen Lebensdauer der Batterie. Diese wird auf Basis folgender Faktoren errechnet: - Messrate - Anzahl angeschlossener Fühler - Betriebsanzeige (grüne LED) ein-/ausgeschaltet Da die Batteriestandzeit noch von vielen weiteren Faktoren ab- hängig ist, sind die berechneten Daten nur Richtwerte.
  • Seite 34: Zubehör/Ersatzteile

    0554 0568 bis zu 10 Jahren Selbstklebendes Etiketten-Thermopapier für Drucker (6 Rollen) 0554 0561 Set Software für inkl. Interface, Tischschale und 0554 1774 testo ComSoft 3 Basic testo 177 PC-Anschlusskabel Software (ohne Interface) 0554 0830 testo ComSoft 3 Professional Interface für inkl.
  • Seite 35 12. Zubehör/Ersatzteile Präzise NTC-Fühler für Datenlogger testo 177-T3 testo 177-H1 Bezeichnung Abbildung Messbereich Best.-Nr. -20... +70 °C 0628 7510 35 mm Stummelfühler * Ø 3 mm -20... +90 °C 0628 7503 40 mm Einbaufühler mit Aluminium-Hülse, IP65 Leitungslänge: 2,40 m * Ø...
  • Seite 36 12. Zubehör/Ersatzteile Präzise Thermoelement-Fühler für Datenlogger testo 177-T4 Beschreibung Abbildung Messbereich Best.-Nr. Einbaufühler mit Edelstahlhülse -100... +205 °C 0628 7533 40 mm und Mini TE-Stecker, IP 54 Ø 6 mm Leitungslänge: 1,90 m 395 mm -50... +120 °C 0628 0020 Rohranlegefühler mit Klettband, für die...
  • Seite 37 Notizen...
  • Seite 38 Notizen...
  • Seite 39 Notizen...
  • Seite 40 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970.1770/03/T/dr/27.03.2006...
