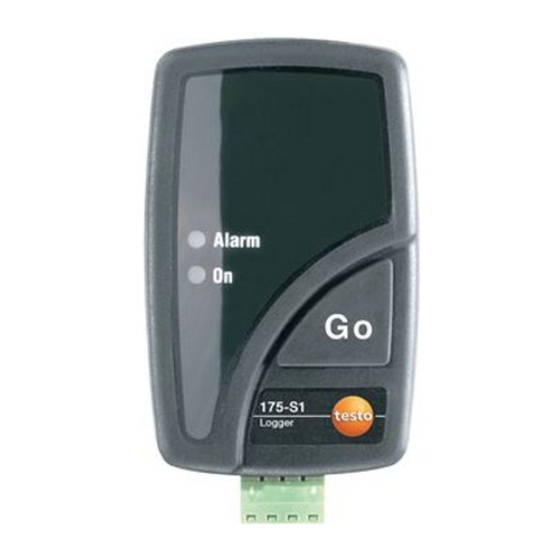

testo 175-S1 Kurzbedienungsanleitung

LED- und Tasten- Funktionen
In allen Betriebszuständen:
Die Alarmanzeige (rote LED) blinkt alle 15 Sek. dreimal, wenn die
verbleibende Batteriekapazität weniger als 10% beträgt (auch wenn die
Alarmanzeige ausgeschaltet ist *).
Betriebszustand Wait und Startkriterium Tastenstart programmiert:
Die Betriebsanzeige (grüne LED) blinkt fünfmal, wenn die Taste GO
ca. 3 Sek. lang gedrückt wird (auch wenn die Betriebsanzeige aus-
geschaltet ist *).
Damit wird bestätigt, dass das Messprogramm gestartet wurde und der
Datenlogger sich nun im Betriebszustand Record befindet.
Betriebszustand Record :
Die Alarmanzeige blinkt alle 15 Sek. einmal, wenn Alarmwerte über- bzw.
unterschritten wurden (nur wenn die Alarmanzeige eingeschaltet ist *).
Die Betriebsanzeige blinkt alle 15 Sek. einmal (nur wenn die Betriebs-
anzeige eingeschaltet ist *).
Dadurch wird bestätigt, dass das Messprogramm läuft.
Die Betriebsanzeige blinkt fünfmal, wenn die Taste GO ca. 3 Sek. lang
gedrückt wird (auch wenn die Betriebsanzeige ausgeschaltet ist *).
Damit wird bestätigt, dass eine Zeitmarke** gesetzt wurde.
* Das Ein-/Ausschalten der Alarm-/Betriebsanzeige erfolgt über die Software
testo ComSoft.
** nähere Informationen zur Zeitmarke finden Sie in der Bedienungsanleitung.

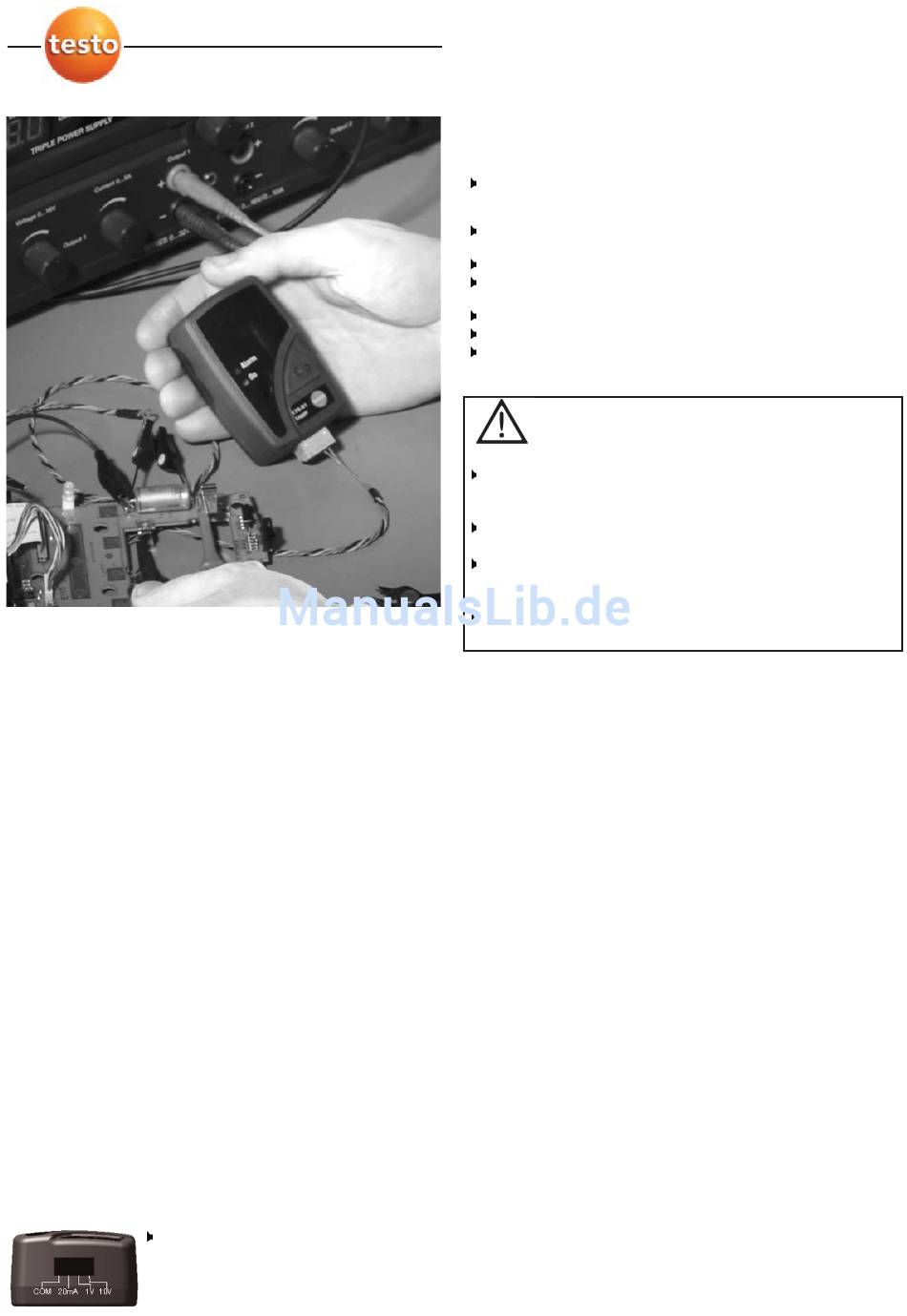

Anwendung
Der Datenlogger ist für den Einsatz in Stromkreisen der Mess-,
testo 175-S1
Steuerungs-, Regelungs- und Informationstechnik in Prozess-, Labor- und
Technikumsanlagen konzipiert (0 bis 20mA Stromschleifen;
0-1V, 0-10V Spannungseingänge).
Schließen Sie die Leitungen entsprechend
des aufgedruckten Anschlussplans an.
testo 175-S1
Kurz-Bedienungsanleitung
0973.1755/01/T/wh/05.12.2006
Bitte beachten!
Diese Kurz-Bedienungsanleitung dient zur zusätzlichen Orientierung
vor Ort. Zur Inbetriebnahme und Programmierung des Datenloggers
lesen Sie bitte die Bedienungsanleitung die dem Software-Set bzw. dem
Interface beiliegt.
Sicherheitshinweise
Lesen Sie bitte die nachfolgenden Sicherheitshinweise aufmerksam durch:
Messen Sie mit dem Gerät und externen Fühlern niemals an spanungs-
führenden Teilen, wenn das Gerät nicht ausdrücklich für die Strom-/ und
Spannungsmessung freigegeben ist!
Betreiben Sie das Gerät nur innerhalb der in den technischen Daten
vorgegebenen Parameter.
Behandeln Sie das Gerät nur sach- und bestimmungsgemäß.
Öffnen Sie das Gerät nur, wenn dies zu Wartungszwecken ausdrück-
lich in der Bedienungsanleitung beschrieben ist.
Wenden Sie niemals Gewalt an!
Geben Sie leere Batterien an den dafür vorgesehenen Sammelstellen ab.
Senden Sie das Gerät nach Ende der Nutzungszeit direkt an uns. Wir
sorgen für eine umweltschonende Entsorgung.
Starke Ströme und hohe Spannung!
Stromschlag!
Warnung!
Schließen Sie den Datenlogger testo 175-S1 nur an Stromkreise der
Kategorie SELV (Schutzkleinspannung) oder PELV
(Funktionskleinspannung mit sicherer Trennung) an.
Schließen Sie den Datenlogger testo 175-S1 nur an Gleichstromkreise an.
Die Nennspannung darf maximal 60V DC betragen.
Die Einrichtung der Stromkreise sowie Anschluss, Bedienung und
Wartung des Datenloggers dürfen nur von ausgebildetem Fachpersonal
vorgenommen werden.
Trennen Sie vor einem Batteriewechsel die Messleitungen vom
Datenlogger.
Technische Daten
Messgrößen ....................................................Strom (mA) / Spannung (V)
Messwertaufnehmer ..........................eingebaute Schraubkontaktbuchse
Anzahl der Messkanäle ..............................................................1x extern
Messbereiche ............................................................0 bis 1V / 0 bis 10V
..........................................................................0 bis 20 mA / 4 bis 20 mA
Genauigkeit System ....................................................±2 mV (0 bis 1 V) /
±1 Digit ....................................................................± 20 mV (0 bis 10 V) /
..............................................................................±0,05 mA (0 bis 20 mA)
Auflösung ......................................1 mV (0 bis 1 V) / 10 mV (0 bis 10 V) /
................................................................................0,01 mA (0 bis 20 mA)
Widerstände ..............................................................................................
10V-Eingang ..............................................................................ca. 111 kΩ
1V-Eingang ..................................................................................ca. 11 kΩ
20mA-Eingang ..................................................Messwiderstand ca. 250 Ω
Messtakt ........................................................1 sec bis 24 h (frei wählbar)
Lagertemperatur ................................................................-40 bis +70 °C
Betriebstemperatur ............................................................-10 bis +50 °C
Speicherkapazität ........................................................16.000 Messwerte
Gehäuse ......................................................................................ABS/TPE
Abmessungen in mm (LxBxH) ..............................................82 x 52 x 30
Gewicht ................................................................................................80g
Batterie..............................................................................Lithium (1/2 AA)
Batteriestandzeit ................................typisch: 2½ Jahre
....(Betriebstemperatur: -10 bis +50°C,Display: An, Betriebsanzeige (grüne LED): Aus)
EU-Richtlinie ........................................................................89/336/EWG
Garantie ....................................................................................24 Monate
(Messrate:15 Min.,
