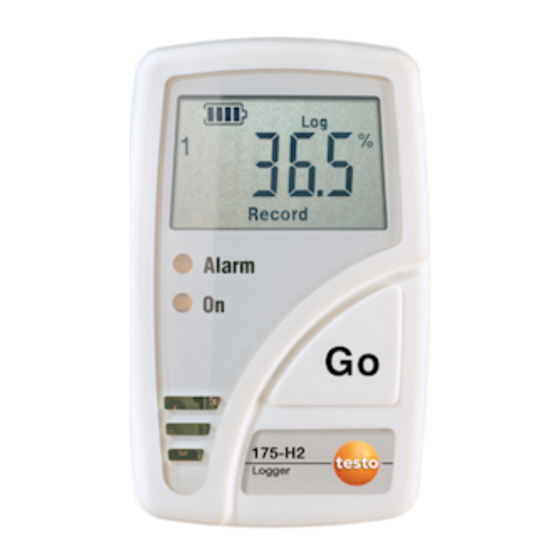

testo 175 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 175:
- Bedienungsanleitung (164 Seiten) ,
- Bedienungsanleitung und softwarebeschreibung (20 Seiten) ,
- Bedienungsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für testo 175
Inhaltszusammenfassung für testo 175

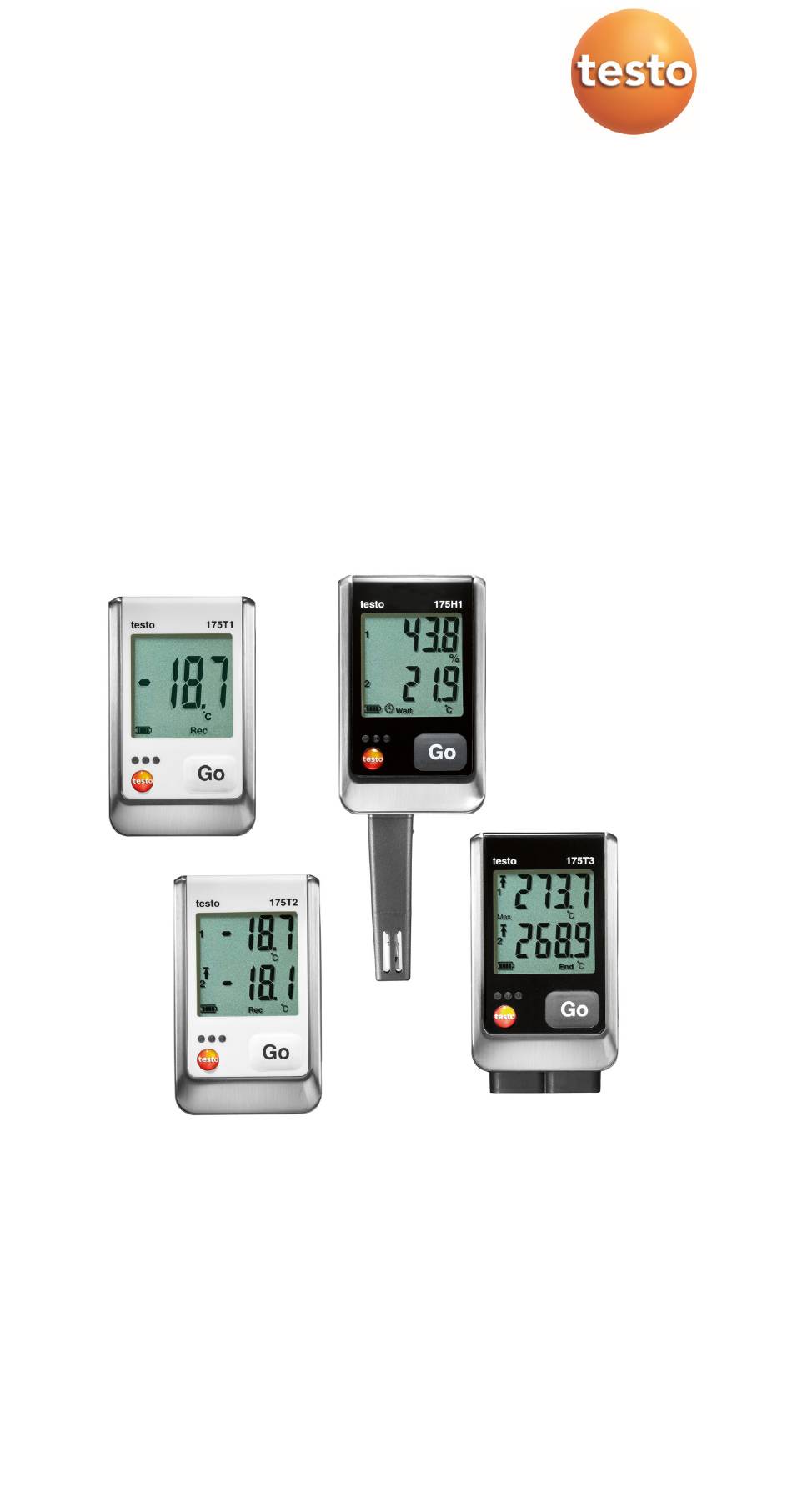

- Seite 1 175 · Datenlogger Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt Sicherheit und Umwelt 2.1. Zu diesem Dokument 2.2. Sicherheit gewährleisten 2.3. Umwelt schützen Leistungsbeschreibung 3.1. Verwendung 3.2. Technische Daten Erste Schritte ... -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
Fühler korrekt gesteckt sind. Die in den technischen Daten angegebene Schutzklasse für das jeweilige Gerät wird sonst nicht erreicht. > testo 175 T3 : Der maximal erlaubte Potentialunterschied zwischen den Fühlereingängen beträgt 50V. Beachten Sie dies beim Einsatz von Oberflächenfühlern mit nicht isoliertem Thermo-... -
Seite 6: Leistungsbeschreibung
Software ausgelesen und ausgewertet werden können. Über die Software können die Datenlogger auch individuell programmiert werden. Anwendungsbeispiele testo 175 T1 und testo 175 T2 sind optimal geeignet für die Temperaturmessung in Kühlschränken, Gefrierschränken, Kühlräumen und Kühlregalen. testo 175 T3 zeichnet zwei Temperaturen gleichzeitig auf und eignet sich damit z. - Seite 7 10s - 24h (frei wählbar) Schnittstelle Mini-USB, SD-Kartenschacht Speicher- 1 Million Messwerte kapazität 2014/30/EU, erfüllt die Richtlinien EU-Richtlinie gemäß der Norm EN 12830 testo 175 T2 (0572 1752) Eigenschaft Werte Messgröße Temperatur (°C/°F) Fühlertyp NTC-Temperatursensor intern und extern Messbereich -35 bis +55 °C intern -40 bis +120 °C extern...
- Seite 8 10s - 24h (frei wählbar) Schnittstelle Mini-USB, SD-Kartenschacht Speicherkapazität 1 Million Messwerte EU-Richtlinie 2014/30/EU, erfüllt die Richtlinien gemäß der Norm EN 12830 testo 175 T3 (0572 1753) Eigenschaft Werte Messgröße Temperatur (°C/°F) Fühlertyp 2 Thermoelemente (Typ K oder T) extern Messbereich -50 bis +400 °C (Typ T)
- Seite 9 ABS/PC Messtakt 10s - 24h (frei wählbar) Schnittstelle Mini-USB, SD-Kartenschacht Speicher- 1 Million Messwerte kapazität EU-Richtlinie 2014/30/EU testo 175 H1 (0572 1754) Eigenschaft Werte Messgröße Temperatur (°C/°F), Feuchte (%rF /%RH/ °Ctd/ g/m Fühlertyp NTC-Temperatursensor, kapazitiver Feuchtesensor Anzahl der 2x intern (Stummel) Messkanäle...
- Seite 10 3 Leistungsbeschreibung Eigenschaft Werte Messgröße Temperatur (°C/°F), Feuchte (%rF /%RH/ °Ctd/ g/m Genauigkeit ±2%rF (2 bis 98%rF) bei 25 °C System ±0,03 %rF/K ±1 Digit ±0,4 °C (-20 bis +55 °C) ± 1 Digit Langzeitdrift des <1%rF/ Jahr (Umgebungstemperatur Sensors bei +25°C) Normal- bedingungen...
- Seite 11 3 Leistungsbeschreibung Batteriestandzeit In den Programmierfenstern der Software erhalten Sie typische Richtwerte zur voraussichtlichen Lebensdauer der Batterie. Diese wird auf Basis folgender Faktoren errechnet: • Messtakt • Anzahl angeschlossener Fühler Da die Batteriestandzeit noch von vielen weiteren Faktoren abhängig ist, sind die berechneten Daten nur Richtwerte. Folgende Faktoren beeinflussen die Batteriestandzeit negativ: •...
-
Seite 12: Erste Schritte
4 Erste Schritte Erste Schritte 4.1. Datenlogger entsichern 1. Schloss mit Schlüssel (1) öffnen. 2. Schloss (2) aus Sicherungsstift entfernen. 3. Sicherungsstift (3) durch die Löcher der Wandhalterung schieben. 4. Datenlogger aus der Wandhalterung schieben (4). 4.2. Batterien einlegen Um bei Einsatztemperaturen unter -10 °C die Batteriestandzeiten zu erreichen, sollten Energizer L92 Microzellen AAA verwendet werden. -
Seite 13: Datenlogger An Pc Anschließen
Die Software testo Comfort Software Basic 5 kann auf CD bestellt werden (Bestellnummer: 0572 0580), falls der Download aus dem Internet nicht gewünscht wird. Für testo Comfort Software Professional und testo Comfort Software CFR: > CD in das CD-ROM-Laufwerk einlegen. 1. Software testo Comfort Software installieren. -
Seite 14: Anzeige- Und Bedienelemente
5 Anzeige- und Bedienelemente Anzeige- und Bedienelemente 5.1. Display Die Display-Funktion kann über die Software testo Comfort Software ein-/ausgeschaltet werden. Je nach Betriebszustand können im Display unterschiedliche Informationen angezeigt werden. Eine detaillierte Darstellung der abrufbaren Informationen finden Sie unter Menüübersicht Seite 19. - Seite 15 Alarmwert wird angezeigt • leuchtet: programmierter Alarmwert wurde unterschritten 11 oberer Alarmwert • blinkt: programmierter Alarmwert wird angezeigt • leuchtet: programmierter Alarmwert wurde überschritten testo 175 T2, testo 175 T3, testo 175 H1 1 Messwert Kanal 1 2 Einheiten Kanal 1...
- Seite 16 5 Anzeige- und Bedienelemente 3 Messwert Kanal 2 4 Einheiten Kanal 2 5 Messprogramm beendet 6 Messprogramm läuft 7 Warten auf Start des Messprogramms 8 Startkriterium Datum/ Uhrzeit programmiert 9 Batteriekapazität Symbol Kapazität >151 Tage <150 Tage <90 Tage <60 Tage <30 Tage >...
-
Seite 17: Led
5 Anzeige- und Bedienelemente 5.2. Darstellung Erklärung Rote LED blinkt Verbleibende Batteriekapazität ist einmal alle 10 unter 30 Tage gesunken. Sekunden Rote LED blinkt Verbleibende Batteriekapazität ist zweimal alle 10 unter 10 Tage gesunken. Sekunden Rote LED blinkt Batterie ist leer. dreimal alle 10 Sekunden Rote LED blinkt... -
Seite 18: Tastenfunktionen
6 Produkt verwenden 5.3. Tastenfunktionen Eine detaillierte Darstellung der Displayanzeigen finden Sie im unter Menüübersicht Seite 19. ✓ Gerät befindet sich im Betriebszustand Wait Startkriterium Tastenstart ist programmiert. > [GO] ca. 3 Sekunden lang drücken, um das Mess- programm zu starten. Das Messprogramm startet und im Display erscheint Rec. -
Seite 19: Datenlogger Programmieren
6 Produkt verwenden > testo 175 T3: Achten Sie darauf, dass Sie an den einzelnen Buchsen den jeweils (über die Software testo Comfort Software) konfigurierten Fühler anschließen. Die Nummern der Anschlüsse sind auf dem Gehäuse aufgedruckt. 6.2. Datenlogger programmieren Um die Programmierung Ihres Datenloggers Ihren individuellen Bedürfnissen anzupassen, benötigen Sie eine... - Seite 20 6 Produkt verwenden Wait-Modus: Startkriterium ist programmiert, aber noch nicht erfüllt ① Letzter ② Oberer Alarmwert Messwert Startkriterium Startkriterium Tastenstart / Datum/Uhrzeit PC-Start ④ Batteriekapazität in ③ Unterer Alarmwert Tagen Letzter Messwert (siehe Abbildung ① Wait-Modus) Messwert wird nicht gespeichert...
- Seite 21 6 Produkt verwenden Rec-Modus: Startkriterium wurde erfüllt, Datenlogger speichert Messwerte ab ① Letzter Messwert ② Höchster Messwert ③ Niedrigster Messwert ④ Oberer Alarmwert ⑤ Unterer Alarmwert ⑥ Batteriekapazität in Tagen Letzter Messwert (siehe Abbildung ① Rec-Modus)
-
Seite 22: Wandhalterung Montieren
6 Produkt verwenden End-Modus: Messprogramm beendet (Stoppkriterium erreicht – bis Speicher voll oder Anzahl Werte) je nach Programmierung ① Letzter Messwert ② Höchster Messwert ③ Niedrigster Messwert ④ Oberer Alarmwert ⑥ Batteriekapazität in ⑤ Unterer Alarmwert Tagen Letzter Messwert (siehe Abbildung ① End-Modus) 6.4. -
Seite 23: Datenlogger Sichern
6 Produkt verwenden 3. Befestigungsstelle entsprechend des Materials für die Befestigung vorbereiten (z. B. Loch bohren, Dübel setzen). 4. Wandhalterung mit Hilfe passender Schrauben befestigen. 6.5. Datenlogger sichern ✓ Wandhalterung ist montiert. 1. Datenlogger in die Wandhalterung schieben (1). 2. Sicherungsstift (2) durch die Löcher der Wandhalterung schieben. - Seite 24 2. Deckel öffnen. 3. SD-Karte in den SD-Kartenschacht (2) schieben. (testo 175 T1) bzw. Sd CArd (testo 175 T2, testo 175 T3, testo 175 H1) wird im Display angezeigt. [Go] länger als 2 Sekunden gedrückt halten. (testo 175 T1) bzw. COPY (testo 175 T2, testo 175 T3, testo 175 H1) wird im Display angezeigt.
-
Seite 25: Produkt Instand Halten
7 Produkt instand halten Produkt instand halten 7.1. Batterien wechseln Durch den Batteriewechsel wird das laufende Messprogramm gestoppt. Die gespeicherten Messdaten bleiben aber erhalten. 1. Gespeicherte Messdaten auslesen, siehe Messdaten auslesen Seite 23. ✓ Ist auf Grund einer zu geringen Batteriekapazität das Auslesen der gespeicherten Messdaten nicht mehr möglich: >... -
Seite 26: Gerät Reinigen
Rechner installiert sein und eine Verbindung zum Datenlogger eingerichtet sein. 9. Datenlogger über USB-Kabel mit dem PC verbinden. 10. Software testo Comfort Software starten und eine Verbindung zum Datenlogger herstellen. 11. Datenlogger neu konfigurieren bzw. die alte gespeicherte Konfiguration aufspielen, siehe separate Bedienungsanleitung testo Comfort Software. -
Seite 27: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Beschreibung Artikel-Nr. Wandhalterung (schwarz) mit Schloss 0554 1702 Mini USB-Kabel zum Verbinden der 0449 0047 Datenlogger testo 175 mit dem PC SD-Karte zum Auslesen der 0554 8803 Datenlogger 175 Batterien (Alkali Mangan Microzellen 0515 0009 AAA) für Einsatzbereich bis -10 °C... -
Seite 28: Beschreibung
8 Tipps und Hilfe Beschreibung Artikel-Nr. CD testo Comfort Software Basic 5 0572 0580 (falls kostenloser, registrierungspflichtiger Download von Website nicht gewünscht) CD testo Comfort Software 0554 1704 Professional CD testo Comfort Software CFR 0554 1705 ISO-Kalibrierzertifikat Feuchte, 0520 0076 Kalibrierpunkte 11,3 %rF;... - Seite 30 0970 1759 de 05...
