Baugruppen- und Funktionsbeschreibung

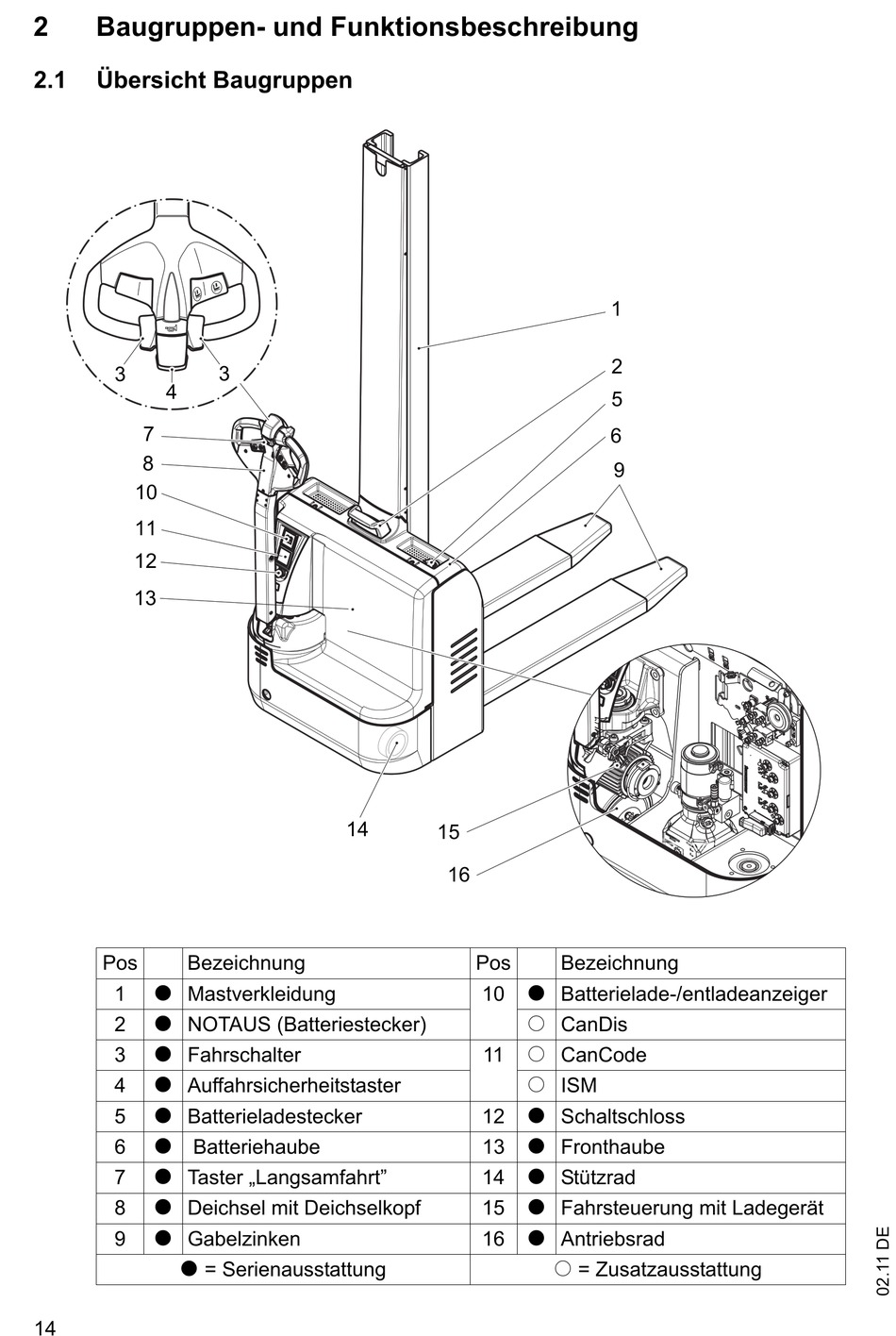

2.1 Übersicht Baugruppen
3
4
7
8
10
11
12
13
Pos Bezeichnung
t Mastverkleidung
1
t NOTAUS (Batteriestecker)
2
t Fahrschalter
3
t Auffahrsicherheitstaster
4
t Batterieladestecker
5
t Batteriehaube
6
t Taster „Langsamfahrt"
7
t Deichsel mit Deichselkopf
8
t Gabelzinken
9
t = Serienausstattung
14
3
14
15
16
Pos Bezeichnung
t Batterielade-/entladeanzeiger
10
o CanDis
o CanCode
11
o ISM
t Schaltschloss
12
t Fronthaube
13
t Stützrad
14
t Fahrsteuerung mit Ladegerät
15
t Antriebsrad
16
o = Zusatzausstattung
1
2
5
6
9
