Miller dimension302 Betriebsanleitung
Verwandte Anleitungen für Miller dimension302
Inhaltszusammenfassung für Miller dimension302

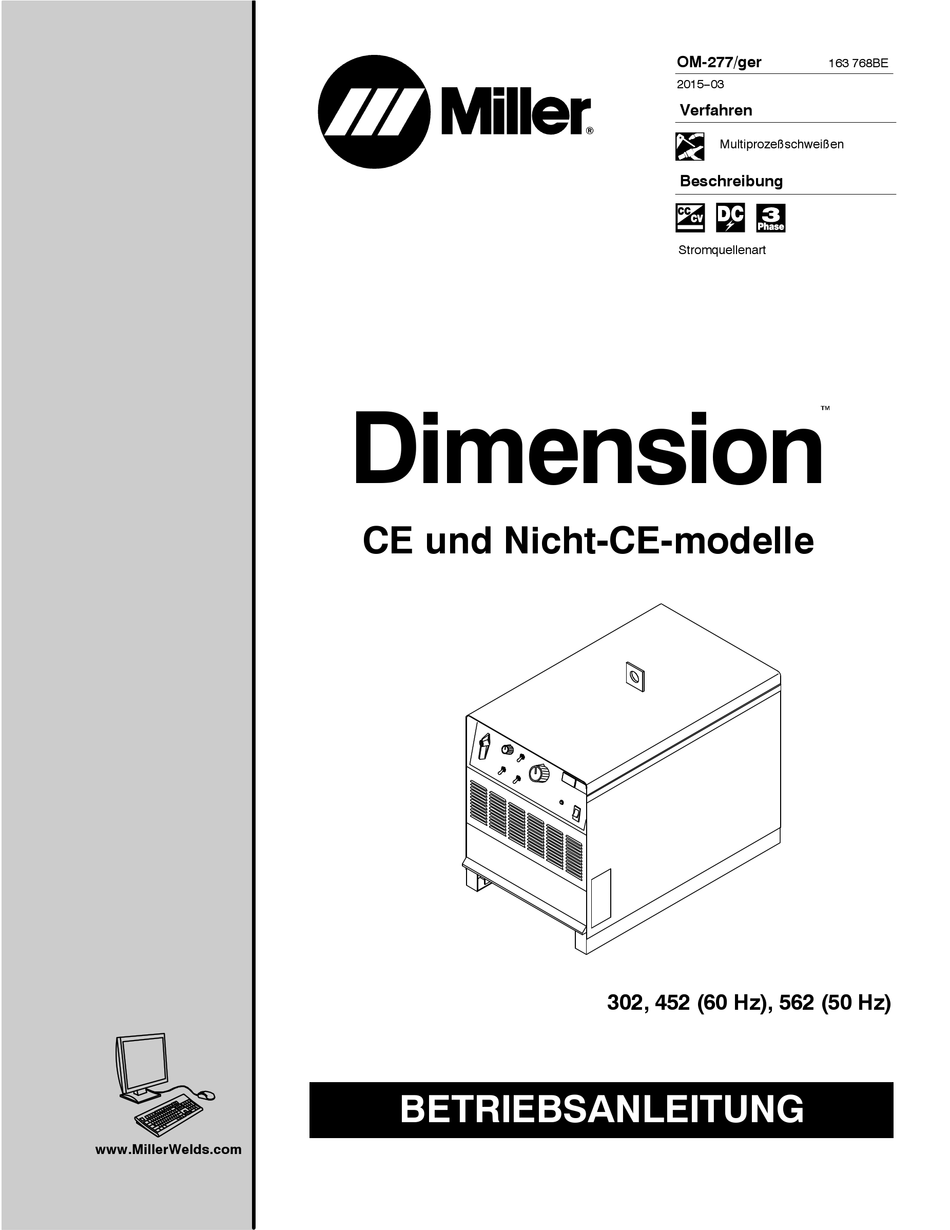

- Seite 1 OM-277/ger 163 768BE 2015−03 Verfahren Multiprozeßschweißen Beschreibung Stromquellenart Dimension CE und Nicht-CE-modelle 302, 452 (60 Hz), 562 (50 Hz) BETRIEBSANLEITUNG www.MillerWelds.com...
- Seite 2 Von Miller für Sie Wir danken und gratulieren zur Wahl von Miller. Jetzt sind Sie in der Lage, Ihre Arbeit zu erledigen, und zwar richtig. Wir wissen, daß Sie keine Zeit dazu haben, es anders zu machen. Aus dem gleichen Grund sorgte Niels Miller dafür, daß seine Produkte wertbeständig und von überragender Qualität waren, als er 1929 mit der...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ..... . 1-1. Symbole ................1-2. - Seite 4 DECLARATION OF CONFORMITY for European Community (CE marked) products. MILLER Electric Mfg. Co., 1635 Spencer Street, Appleton, WI 54914 U.S.A. declares that the product(s) identified in this declaration conform to the essential requirements and provisions of the stated Council Directive(s) and Standard(s).
-
Seite 5: Abschnitt 1 − Sicherheitsmassnahmen - Vor Gebrauch Lesen
ABSCHNITT 1 − SICHERHEITSMASSNAHMEN — VOR GEBRAUCH LESEN ger_som_2013−09 Schützen Sie sich und andere vor Verletzungen — lesen und befolgen Sie diese wichtigen Sicherheitsmaßnahmen und Betriebshin- weise und bewahren Sie sie gut auf. 1-1. Symbole GEFAHR! − Signalisiert eine Gefahrensituation, die Signalisiert besondere Hinweise. - Seite 6 D Alle Platten und Abdeckungen an ihrem Platz belassen. LICHTBOGENSTRAHLEN können D Das Massekabel mit gutem Metallkontakt zum Werkstück oder Augen und Haut verbrennen zum Werktisch so nahe wie möglich bei der Schweißstelle anklem- men. Beim Schweißen entstehende Lichtbogenstrahlen verursachen sehr intensive sichtbare und unsicht- D Die Masseklemme isolieren, wenn diese nicht an das Werkstück bare (ultraviolette und infrarote) Strahlen, die Augen angeschlossen ist, um jeglichen Kontakt mit einem Metallobjekt zu...
-
Seite 7: Zusätzliche Gefahren Bei Installation, Betrieb Und Wartung
D Nach Beendigung der Schweißarbeiten den Arbeitsbereich auf LÄRM kann das Gehör schädigen. verbleibende Funken, glühende Teilchen und Flammen kontrollieren. Der Lärm einiger Verfahren oder Geräte kann das D Nur zulässige Sicherungen bzw. Schutzschalter einsetzen. Diese Gehör schädigen. dürfen weder zu groß ausgelegt sein noch dürfen sie umgangen werden. - Seite 8 D Bei Arbeiten in luftiger Höhe die Ausrüstung (Kabel und Leitungen) BEWEGLICHE TEILE können von fahrenden Flurförderzeugen fernhalten. Verletzungen verursachen. D Halten Sie sich beim manuellen Heben von schweren Teilen oder Geräten an die Leitlinien des Anwendungshandbuchs zur D Abstand zu beweglichen Teilen, wie z.B. Lüf- überarbeiteten NIOSH Hebegleichung (”Applications Manual for tern, halten.
-
Seite 9: Warnhinweise Nach California Proposition 65
1-4. Warnhinweise nach California Proposition 65 Schweiß- oder Schneidegeräte erzeugen Dämpfe und Gase Dieses Produkt enthält Chemikalien, u.a. auch Blei, die, laut die Chemikalien enthalten, welche lt. dem Staat Kalifornien, dem Staat Kalifornien, Krebs, Geburts− oder andere Fort- Geburts-defekte und in manchen Fällen Krebs hervorrufen pflanzungsschäden hervorrufen können. - Seite 10 OM-277 Seite 6...
-
Seite 11: Abschnitt 2 − Erklärungen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 2 − ERKLÄRUNGEN 2-1. Allgemeine - Hinweise Einige der Symbole sind nur an CE-Produkten zu finden. Achtung! Die Symbole weisen auf mögliche vorhandene Gefahren hin. Safe1 2012−05 Trockene Isolierhandschuhe tragen. Elektrode nicht mit bloßer Hand berühren. Keine feuchten oder beschädigten Handschuhe tragen. - Seite 12 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Warnschild nicht entfernen oder übermalen/überdecken. Safe20 2012−05 Vor Arbeiten an der Maschine den Netzstecker ziehen. Safe30 2012−05 Der Strombedarf ist dem Leistungsschild zu entnehmen. Safe34 2012−05 Die Anschlussstellen und -vorschriften sind der Betriebsanleitung und den Schildern auf der Innenseite zu entnehmen.
-
Seite 13: Verschiedene Symbole Und Definitionen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 2-2. Verschiedene Symbole und Definitionen Einige Symbole betreffen nur CE-Produkte. Pluspol (+) Ampere Schweißkabelan- schluss Volt Schutzleiter (Erde) WIG-Schweißen Hertz Stabelektroden- Prozent schweißen Gleichstrom MSG-Schweißen Nennspannung ohne Last (Durchschnitt) Fernsteuerung Dreiphasig Primärspannung Lichtbogenstärke Geeignet für den... -
Seite 14: Abschnitt 3 − Technische Angaben
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 3 − TECHNISCHE ANGABEN 3-1. Wo befindet sich das typenschild mit der Seriennummer und den Leistungsangaben? Die serienummer und die Leistungsangaben zu diesem Produkt befinden sich hinten am Gerät. Dem Typenschild können Sie entnehmen, an welche Stromversorgung das Gerät anzuschießen ist und/oder wie die abgegebene Nennleistung ist. -
Seite 15: Einschaltdauer Und Überhitzung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 3-4. Einschaltdauer und Überhitzung Die Einschaltdauer ist der Prozent- satz von 10 Minuten, den ein Gerät ohne zu überhitzen bei Nennlast schweißen kann. Wenn das Gerät zu heiß wird, öffnet sich das (die) Thermostat(e), der Ausgang wird abgeschaltet und das Gebläse läuft an. -
Seite 16: Volt-Ampere Kurven
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 3-5. Volt-Ampere Kurven Volt−Ampere Kurven zeigen die minimalen und maximalen Span- nungs− und Amperewerte des Gerätes. Kurven anderer Einstel- lungen fallen zwischen die abgebil- deten Kurven. 300 Amp 450 Amp A. CC - Betrieb A. -
Seite 17: Abschnitt 4 − Einbau
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 4 − EINBAU 4-1. Aufstellplatz aussuchen Aufhängeöse Staplergabeln Aufhängeöse oder Staplergabeln zum Transportieren des Gerätes Transport verwenden. Wenn Staplergabeln verwendet werden, sind diese bis unter die ge- genüberliegende Seite des Gerä- tes auszuziehen. -
Seite 18: Abmessungen Und Gewichte
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-2. Abmessungen und Gewichte Abmessungen 300 Amp Models 450 Amp Models 762 mm, einschl. Huböse 762 mm, einschl. Huböse 585 mm 585 mm 775 mm, einschl. Zugentlastung 966 mm, einschl. Zugentlastung 699 mm 889 mm 19 mm... -
Seite 19: Kippen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-3. Kippen Gerät nicht dort bewegen oder betätigen, wo es kippen könnte. 4-4. 115 V~ Steckdose und ergänzende Absicherung Strom ausschalten, bevor die Steckverbindung ange- schlossen wird. 115 V 15 A Ws Steckverbindung RC9 Strom wird zwischen dem RC9 und der Remote 14 Steckverbindung... -
Seite 20: Ausgangsklemmen Und Kabelgrößen
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-5. Ausgangsklemmen und Kabelgrößen* MERKE − Die Gesamtkabellänge im Schweißstromkreis (siehe untenstehende Tabelle) = die Länge beider Schweißkabel in Summe. Wenn sich die Stromquelle 30 m vom Werkstück entfernt befindet, beträgt die Gesamtkabellänge im Schweißstromkreis beispielsweise 60 m (2 Kabel à 30 m). Dann ist die Spalte mit „60 m”... -
Seite 21: Anschluss Schweißkabel
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-7. Anschluss Schweißkabel Benötigtes Werkzeug: 19 mm 803 778-B weiteres Teil angebracht werden. Kupferschiene Vor Anschluss von Schweißkabeln Achten darauf, dass Gerät vom Netz trennen. Mitgelieferte Mutter Anschlussflächen vom Kabelschuh nicht ordnungsgemäß... -
Seite 22: Information Über Remote 14 Steckverbindung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-8. Information über Remote 14 Steckverbindung Stecker Information 24 Volt Ws. Gesichert durch ergänzende Absicherung CB2. 24 VOLT Ws Kontaktschluß mit A schließt 24 Volt Ws Schütz-Steuerstromkreis. Befehlsbezug; 0 bis +10 Volt Gs (CC), +10 Volt Gs (CV). AUSGANGSSTEUERUNG Gemeinsamer von Fernregelungsschaltkreis. -
Seite 23: Elektrik
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-10. Elektrik Die Nichtbeachtung dieses Serviceführers für die Elektrik kann zu einem Stromschlag oder Brandgefahr führen. Diese Empfehlungen beziehen sich auf einen speziellen Bereich des Stromkreises, der allein für die Nennleistung und Einschaltdauer der Schweißstromquelle gilt. -
Seite 24: Anschlußbrücken
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-11. Anschlußbrücken Vor dem Installieren oder der Neuan- ordnung der Leitungsbrücken die Ver- bindung zum Stromnetz unterbrechen und sperren. Am Ort zur Verfügung stehende Eingangs- spannung überprüfen. Aufkleber mit Steckbrückenverbindung Aufkleber überprüfen − Gerät weist nur einen auf. - Seite 25 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Notizen OM-277 Seite 21...
-
Seite 26: Anschließen An 3-Phasen-Stromversorgung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-12. Anschließen an 3-Phasen-Stromversorgung GND/PE ERDE Eingangsschaltschütz Zuerst Erdleiter (GND/PE) verbinden. Erforderliche Werkzeuge: 5/32 in. 3/8, 1/2 in. 3/8 in. input3 2015−01 − Ref. 803 766-C / 800 103-D / Ref. 801 116-A OM-277 Seite 22... - Seite 27 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 4-12. Anschließen an 3-Phasen-Stromversorgung (Fortsetzung) verwenden, die der Stromstärke entsprechend Die Eingangsleitungen L1 (U), L2 (V) und L3 Die Installation muss nach allen natio- ausgelegt sind und, die über eine geeignete (W) an die Anschlüsse der Schweißstrom- nalen und regionalen Vorschriften er- Öse verfügen.
-
Seite 28: Abschnitt 5 − Bedienung
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 5 − BEDIENUNG 5-1. Bedienelemente (Ohne CE - Zeichen) Beispiel: 450 Amp. Modell 184 940-E Verfahrenwählschalter Stromstärken-/Spannungsregler Zur Regelung am Gerät wird der Schalter in die Stellung „Frontplatte“ (Panel) gebracht. Zur Lichtbogenstärkeregler (Biß) Wenn der Wahlschalter in der SMAW/GTAW Fernregelung wird der Schalter in die Stellung... -
Seite 29: Bedienelemente (Ce - Ausführung)
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 5-2. Bedienelemente (CE - Ausführung) Beispiel: 300 Amp. Modell 184 937-C Verfahrenwählschalter Stromstärken-/Spannungsregler Zur Regelung am Gerät wird der Schalter in die Stellung „Frontplatte“ (Panel) gebracht. Lichtbogenstärkeregler (Biß) Wenn der Wahlschalter in der SMAW/GTAW Zur Fernregelung wird der Schalter in die - Position steht, kann durch rechtsdrehen am Mit diesem Regler läßt sich die Kurzschluß-... -
Seite 30: Abschnitt 6 − Wartung & Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com ABSCHNITT 6 − WARTUNG & FEHLERSUCHE 6-1. Routinemäßige Wartung Strom vor Durchführung der Wartungsarbeiten abschalten. 3 Monate Schweißklemmen Gebrochene reinigen und Unleserliche oder anziehen Aufkleber geknickte erneuern Schweißkabel reparieren oder auswechseln 6 Monate Gerät innen ausblasen oder aussaugen. -
Seite 31: Fehlersuche
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com 6-4. Fehlersuche Fehler Abhilfe Kein Schweißausgang; Gerät “tot”; Kon- Leitungstrennschalter einschalten (siehe Abschnitt 4-12). trollicht PL1 aus. Prüfen, ob sich die Netzsicherung(en) geöffnet hat (haben). Wenn ja, Sicherung(en) auswechseln (siehe Abschnitt 4-12). Prüfen, ob alle Eingangsstromverbindungen richtig sind (siehe Abschnitt 4-12). -
Seite 32: Abschnitt 7 − Ersatzteilliste
Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Fehler Abhilfe Wolframelektrode oxidiert nach Ab- Schweißbereich von Luftströmung abschirmen. schluß der Schweißnaht und bleibt Nachflußzeit erhöhen. nicht hell. Alle Gasanschlüsse prüfen und anziehen. Wolfram richtig vorbereiten. Prüfen, ob Wasser im Schweißbrenner vorhanden ist, und Schweißbrenner bei Bedarf reparieren. Siehe Bedienungsanleitung. - Seite 33 Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com Notizen OM-277 Seite 29...
-
Seite 34: Abschnitt 8 − Elektrische Schaltpläne
ABSCHNITT 8 − ELEKTRISCHE SCHALTPLÄNE Abb. 8-1. Schaltpläne OM-277 Seite 30... - Seite 35 267 431-B OM-277 Seite 31...
- Seite 36 Notizen...
- Seite 37 Notizen...
- Seite 38 Notizen...
- Seite 39 Gültig ab 1. Januar 2015 (Geräte ab Seriennummer “MF” oder jünger) Diese Garantiebestimmungen ersetzen alle vorhergehenden MILLER-Garantien und sind die ausschließlich gültigen Garan- tiebestimmungen, ohne daß weitere Garantien ausdrücklich oder implizit enthalten wären. GARANTIEBESTIMMUNGEN − Gemäß den unten festgelegten Bestim- 90 Tage —...
-
Seite 40: Besitzerdokument
Beschädigung beim Transport. Zur Unterstützung bei der Anmeldung oder Regelung von Ansprüchen wenden Sie sich an Ihren Händler und/ oder die Versandabteilung des Geräteherstellers. ÜBERSETZUNG DER ORIGINAL BEDIENUNGSANLEITUNG − GEDRUCKT IN DER V.S. 2015 Miller Electric Mfg. Co. 2015−01...
