Systemplatinenbeschriftung - Dell Precision 620 Benutzerhandbuch

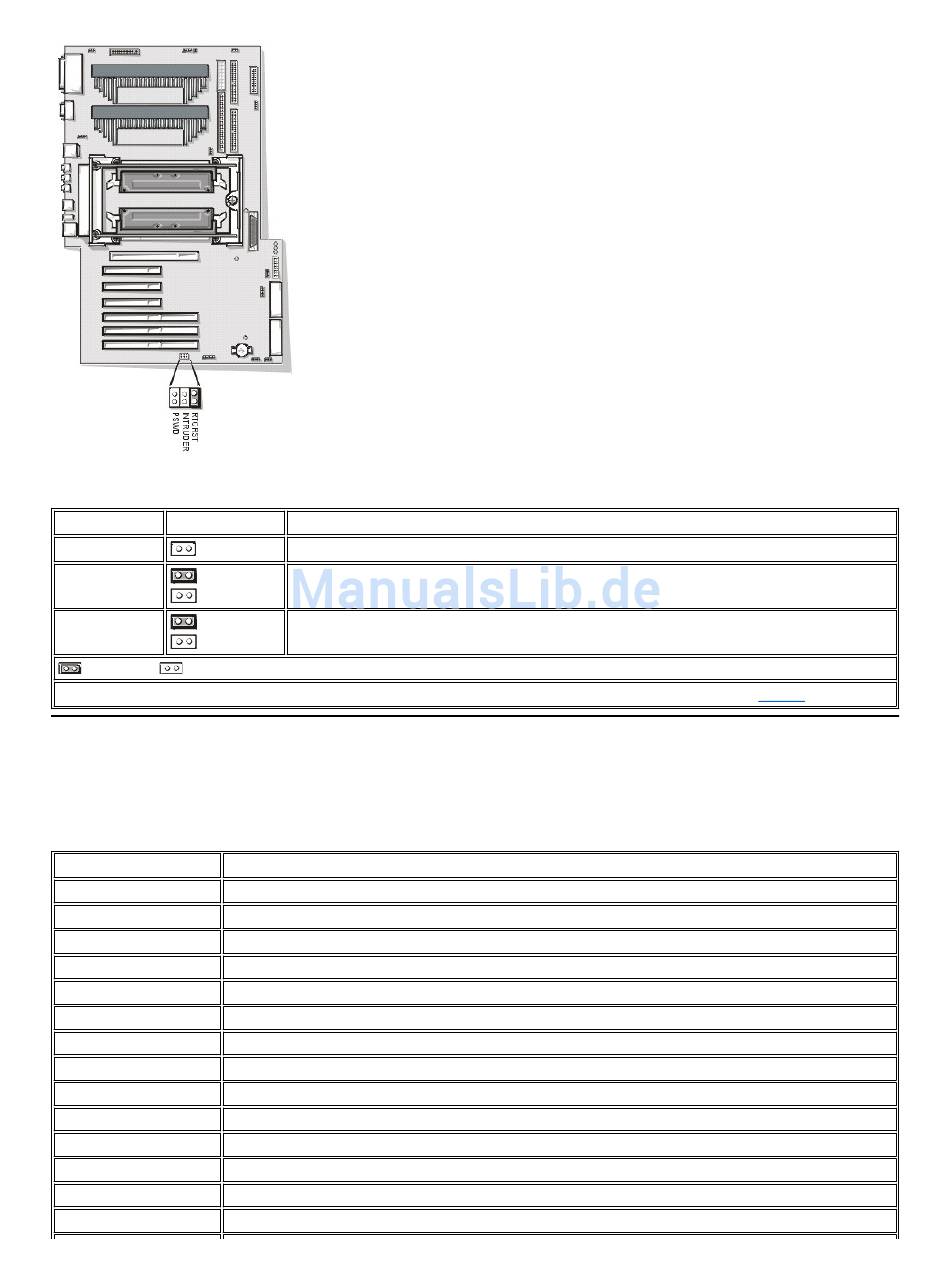

Tabelle 1. Jumper-Stellungen auf der Systemplatine
Jumper Einstellung
RTCRST
INTRUDER
PSWD
überbrückt nicht überbrückt
ANMERKUNG: Die vollständigen Namen der in dieser Tabelle benutzten Abkürzungen bzw. Akronyme finden Sie im Glossar.

Systemplatinenbeschriftung

Tabelle 2 nennt die Beschriftungen für Anschlüsse und Sockel auf der Systemplatine und der Steckplatzplatine und gibt eine Kurzbeschreibung der
Funktionen.
Tabelle 2. Anschlüsse und Sockel auf der Systemplatine
Anschluß oder Sockel
Beschreibung
AGP AGP-Videokarten-Anschluß
AUX Aux-in Audio-Karten-Anschluß
AUX LED Festplattenlaufwerk-Zugriffsanzeige
BATTERIE Batteriesockel
BAY_PWR Stromanschluß für externe Schachtgeräte (CD-ROM-Laufwerk, optionales Diskettenlaufwerk usw.)
CD-IN Audio-Schnittstellenanschluß des CD-ROM-Laufwerks
DISKETTE Schnittstellenanschluß des Diskettenlaufwerks
ENET NIC-Anschluß
FAN Anschluß des Mikroprozessorlüfters
FAN_CCAG Anschluß für die Geschwindigkeitsregelung des Kartenträger-Lüfters
FAN_CPU CPU-Lüfteranschluß
FAN_H1 Kühlkörperlüfter für Prozessor 1
FAN_H2 Kühlkörperlüfter für Prozessor 2
FAN_SYS Systemlüfter
Beschreibung
Setzt den Inhalt der RTC-Uhr und des CMOS zurück, wenn überbrückt.
Eingriffserkennung deaktiviert.
Eingriffserkennung aktiviert.
Paßwortfunktionen aktiviert.
Paßwortfunktionen deaktiviert.
