Dell Precision 620 Benutzerhandbuch Seite 43

11. Verbinden Sie ein Gleichstromkabel mit dem Stromeingangsanschluß an der Rückseite des Laufwerks (siehe Abbildung 13).
12. Überprüfen Sie alle Kabelverbindungen auf korrekten Sitz und Anschluß.
13. Schließen Sie einen der Geräteanschlüsse des EIDE-Kabels an den 40-poligen-Schnittstellenanschluß auf der Rückseite des
Festplattenlaufwerks an (siehe Abbildung 13).
HINWEIS: Die farbige Ader des EIDE-Kabels muß auf Stift 1 des Schnittstellenanschlusses des Laufwerks geführt werden. Es
besteht sonst die Gefahr, daß das System beschädigt wird.

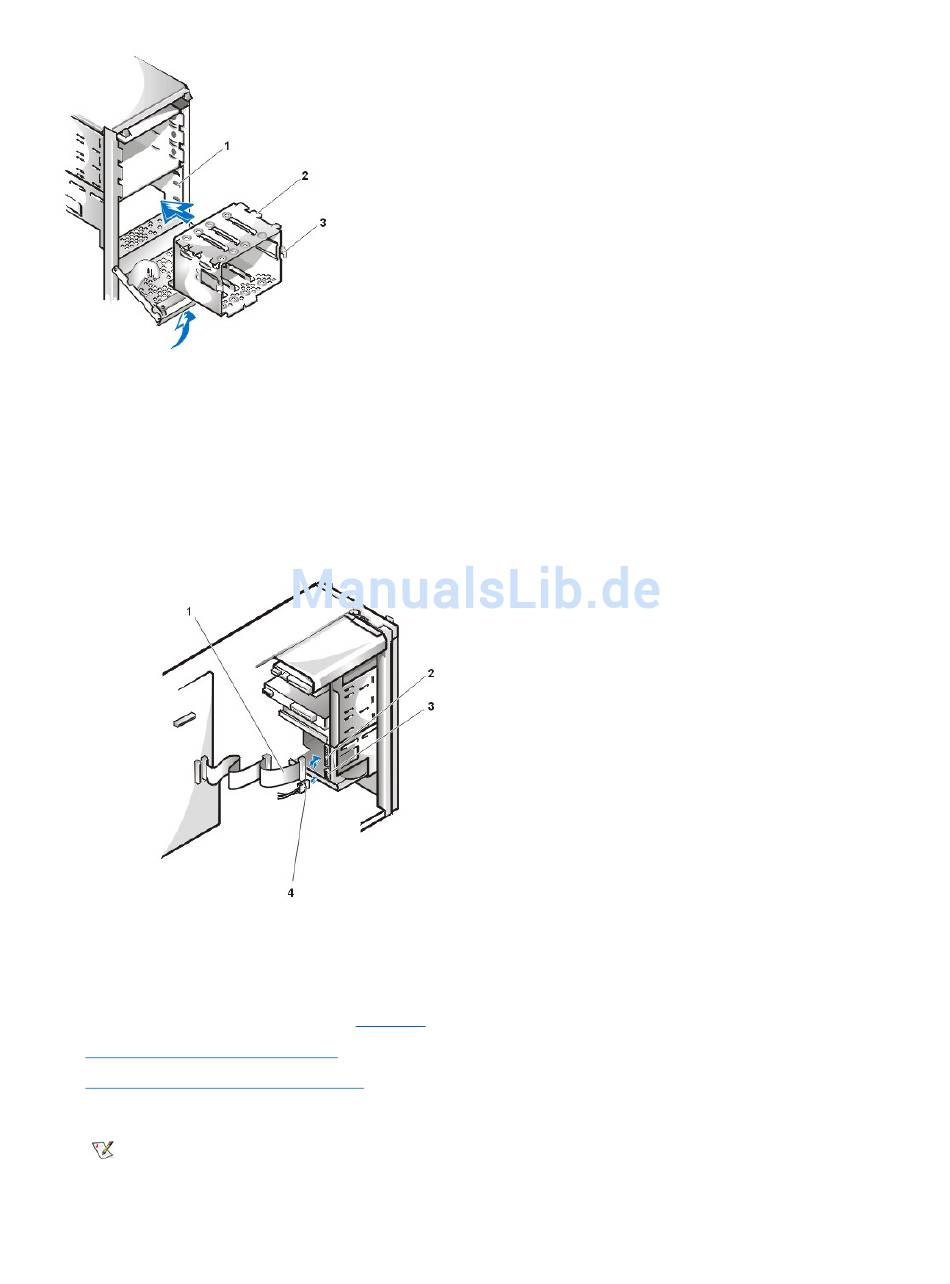

Abbildung 13. Festplattenlaufwerkkabel anschließen
14. Falls noch nicht geschehen, verbinden Sie das andere Ende des EIDE-Kabels mit dem IDE1-Schnittstellenanschluß auf der Systemplatine.
HINWEIS: Die farbige Ader des EIDE-Kabels muß auf Stift 1 des IDE1-Anschlusses führen. Es besteht sonst die Gefahr, daß das
System beschädigt wird.
Die Lage des IDE1-Anschlusses finden Sie in
15. Bringen Sie die Frontverkleidung wieder
16. Bringen Sie die Computerabdeckung wieder
17. Schließen Sie den Computer und die Peripheriegeräte wieder an die Stromquelle an und schalten Sie sie ein.
ANMERKUNG: Nach dem Entfernen und wieder Befestigen der Systemabdeckung wird die Gehäuseeingriffswarnung die
folgende Meldung beim nächsten Systemstart einblenden:
ALERT! Cover was previously removed.
(ACHTUNG! Abdeckung wurde entfernt.)
1 Laufwerkträger
2 Laufwerkhalterung
3 Scharnierklammern
Abbildung 1 unter "Systemplatinenoptionen installieren".
an.
an.
1 EIDE-Schnittstellenkabel
2 EIDE-Schnittstellenanschluß
3 Gleichstromeingangsanschluß
4 Gleichstromkabel
