Erweiterungskarten - Dell Precision 620 Benutzerhandbuch

11 Prozessorlüfteranschluß 1
12 LED für fehlerhafte Prozessorpaarung
13 Anschluß der Speichererweiterungskarte B
14 Systemplatinenflügelschraube
15 LED "Zum RAM suspendieren"
16 Anschluß der Speichererweiterungskarte A
17 LVD SCSI-Anschluß
18 Standby-LED-Betriebsanzeige
19 LED für fehlerhafte Speichererweiterungskarten-Paarung
20 Anschluß des Bedienungsfelds
21 Remote-Aktivierung LAN-Anschluß

Erweiterungskarten

Das Computersystem hat Platz für bis zu sechs Erweiterungskarten (zwei 64-Bit- und vier 32-Bit-PCI-Erweiterungskarten), eine 32-Bit AGP Pro-
Karte und ein 32-Bit-PCI/RAID (Redundant Array of Independent Disks [Redundante Anordnung unabhängiger Festplatten])-Anschluß. (Abbildung
2 zeigt typische Beispiele der Erweiterungskarten.)

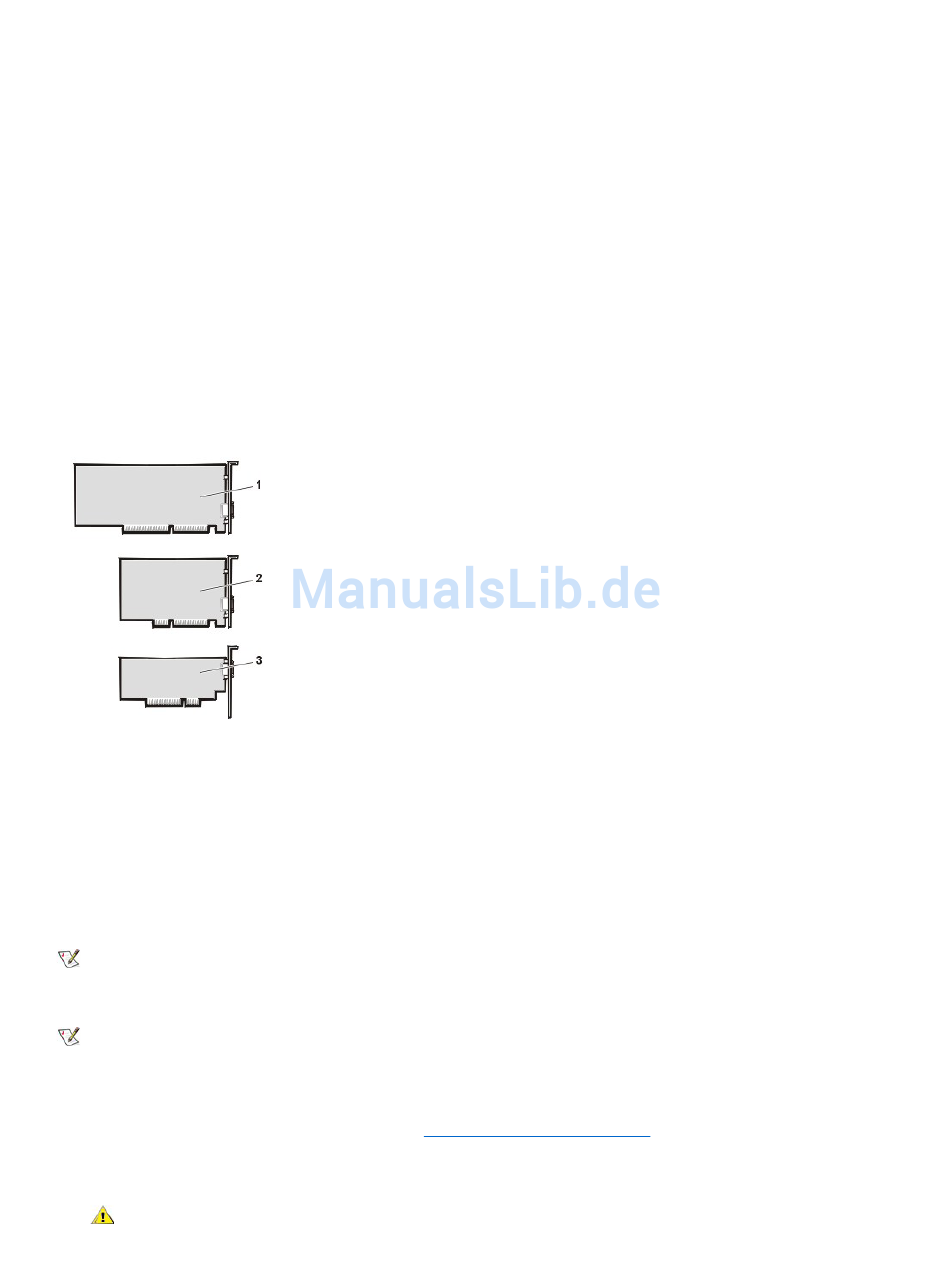

Abbildung 2. Erweiterungskarten:
Erweiterungssteckplätze
Das Dell Precision 620-System enthält sechs PCI 2.2-konforme Erweiterungssteckplätze an zwei Peer-Bussen. Vier 32-Bit Steckplätze (1, 2, 3
und 4) befinden sich auf dem primären PCI-Bus. Einer oder zwei dieser Steckplätze können gemeinsam mit dem AGP Pro-Anschluß verwendet
werden. Steckplatz 4 wird gemeinsam mit der RAID-Schnittstellenfunktion benutzt. Zwei 64-Bit-Steckplätze (5 und 6) befinden sich auf dem
sekundären PCI-Bus.
Eine korrekt codierte Universal-PCI-Erweiterungskarte kann entweder in den 32-Bit (5 Volt [V], 33 Megahertz [MHz])- oder in den 64-Bit (3,3-V,
66- oder 33-MHz)-PCI-Erweiterungssteckplätzen installiert werden. Beide 64-Bit-Erweiterungssteckplätze nehmen eine korrekt codierte 32-Bit-
Erweiterungskarte an, ohne daß der andere 64-Bit-Erweiterungssteckplatz beeinträchtigt wird; wenn allerdings in beiden 64-Bit-
Erweiterungssteckplätzen eine 33-MHz-Erweiterungskarte installiert wird, wird der andere 64-Bit-Erweiterungssteckplatz gleichermaßen mit 33
MHz betrieben.
ANMERKUNG: Es sind keine ISA-Steckplätze (Industry-Standard Architecture [Industriestandardarchitektur]) vorhanden.
Erweiterungskarte installieren
ANMERKUNG: Wenn eine PCI-Erweiterungskarte installiert wird, führt das System automatisch alle erforderlichen Konfigurationen
während der Startroutine durch.
HINWEIS: Siehe "Schutz vor elektrostatischer Entladung" im Dell Precision WorkStations Systeminformationshandbuch.
1. Bereiten Sie die Erweiterungskarte zur Installation vor und
Informationen zum Konfigurieren der Erweiterungskarte, Herstellen interner Verbindungen und zu anwenderspezifischen Karteneinstellungen
finden Sie in der mitgelieferten Dokumentation zur Karte.
VORSICHT: Einige Netzwerkkarten starten das System automatisch, wenn sie angeschlossen werden. Zum Schutz vor
einem elektrischen Schlag und um die Beschädigung elektrischer Komponenten zu vermeiden, führen Sie folgende
32 32-Bit-PCI/RAID-Erweiterungskartensteckplatz
33 32-Bit-PCI-Erweiterungskartenanschlüsse (3)
34 Anschluß der AGP-Pro-Grafikkarte
35 Netzwerkanschluß
36 Diagnose-LEDs
37 USB-Anschlüsse
38 Anschlüsse für Mikrofon, Audio-Eingang und Audio-Ausgang
39 Tastatur- und Mausanschlüsse
40 Systemlüfteranschluß
41 Anschlüsse der seriellen Schnittstellen 1 und 2
42 Parallele Schnittstellen- und SCSI-Schnittstellenanschlüsse
1 64-Bit-PCI-Erweiterungskarte
2 32-Bit-PCI-Erweiterungskarte
3 32-Bit-AGP-Erweiterungskarte
entfernen Sie die Computerabdeckung.
