Anwendung
CE1N3072de
10.10.2008

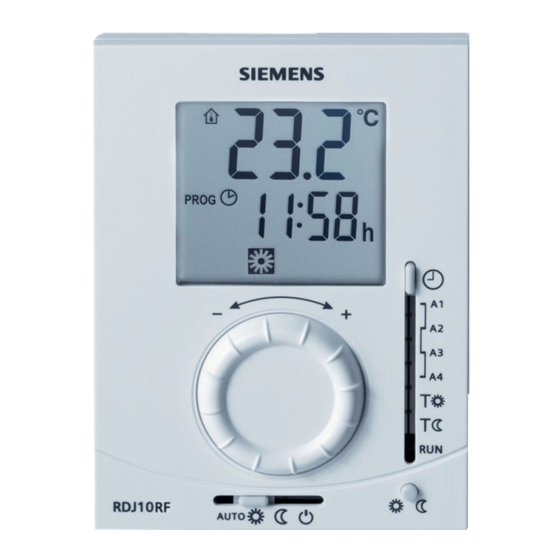

RDJ10RF
Drahtloser Raumtemperatur-
regler mit Tagesschaltuhr
und grosser LCD-Anzeige
Programmierbar, für Heizbetrieb
• Betriebsarten: Automatikbetrieb, Komfortbetrieb, Energiesparbetrieb und
Frostschutz
• Grosse LDC-Anzeige
• Batteriebetriebenes Gerät: 2 Alkalibatterien Typ AA, 1,5 V
• Empfänger RCR10/433
Der RDJ10RF wird zur Regelung der Raumtemperatur in Heizungs- oder
Kühlsystemen eingesetzt.
Typische Anwendungsgebiete:
• Einfamilienhäuser
• Wohngebäude
• Schulgebäude
• Büros
Der Regler wird mit folgenden Anlagekomponenten verwendet:
• Thermische Ventile oder Zonenventile
• Kombikessel
• Gas- oder Ölbrenner
• Ventilatoren
• Pumpen

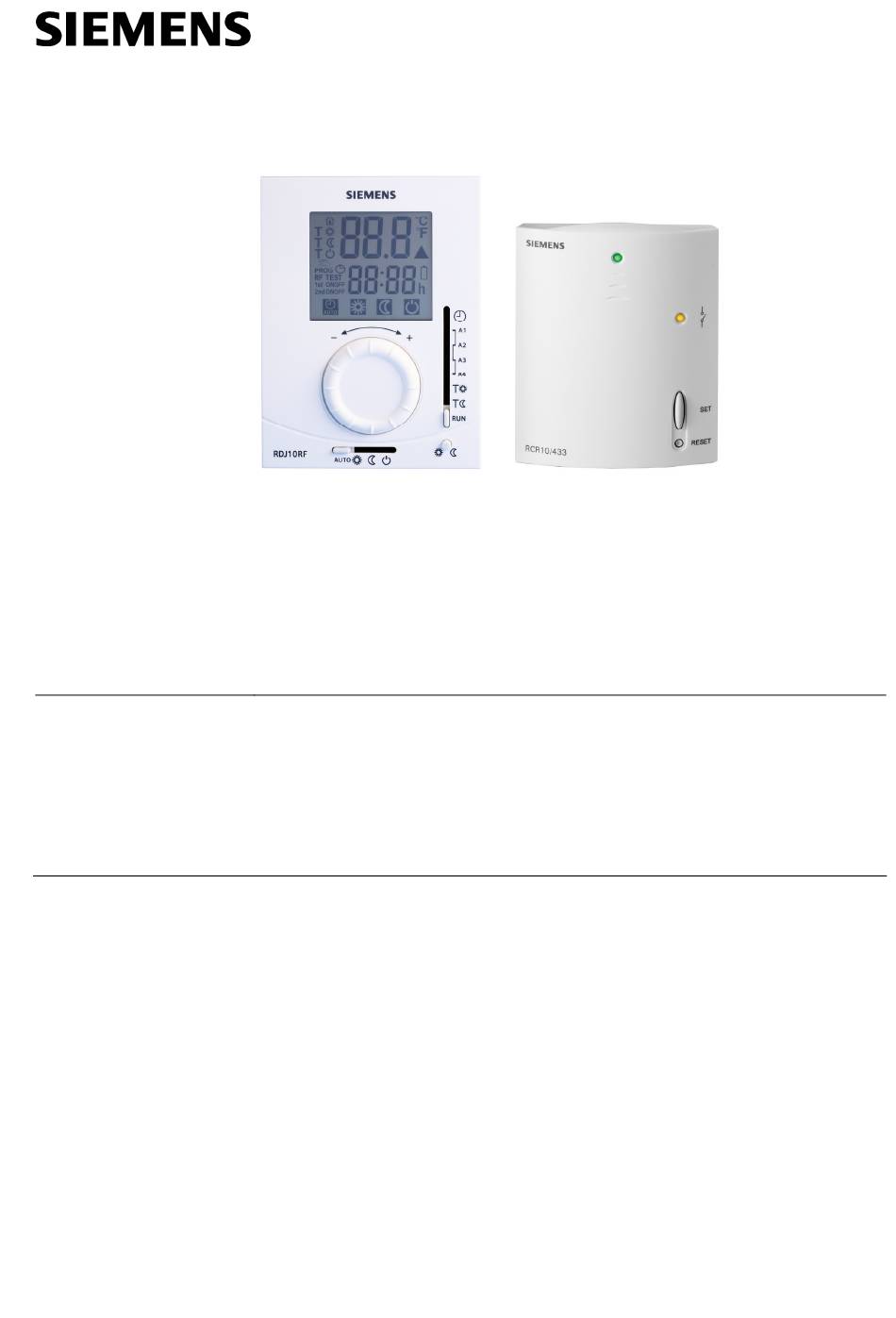

RCR10/433
RDJ10RF/SET
Building Technologies
3
072
Werbung
Verwandte Anleitungen für Siemens RDJ10RF/SET
Inhaltszusammenfassung für Siemens RDJ10RF/SET
- Seite 1 RDJ10RF RCR10/433 Drahtloser Raumtemperatur- regler mit Tagesschaltuhr RDJ10RF/SET und grosser LCD-Anzeige Programmierbar, für Heizbetrieb • Betriebsarten: Automatikbetrieb, Komfortbetrieb, Energiesparbetrieb und Frostschutz • Grosse LDC-Anzeige • Batteriebetriebenes Gerät: 2 Alkalibatterien Typ AA, 1,5 V • Empfänger RCR10/433 Anwendung Der RDJ10RF wird zur Regelung der Raumtemperatur in Heizungs- oder Kühlsystemen eingesetzt.
- Seite 2 Auf der digitalen Anzeige erscheinen die aktuelle Raumtemperatur und der Komfort- Temperatursollwert. Ist der Ausgang für Heizbetrieb aktiviert, erscheint das Dreieckssymbol. Reserve Werden die Batterien entfernt, so bleiben die Sollwerte und Informationen für die Betriebsarten-Umschaltung für maximal 2 Minuten erhalten. 2/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
- Seite 3 Bestellung Bei Bestellung sind Bezeichnung und Typ anzugeben: Raumtemperaturregler RDJ10RF/SET. Ventile und Stellantriebe sind separat zu bestellen. Gerätekombinationen Beschreibung Datenblatt Elektromotorischer Stellantrieb SFA21... 4863 STA21... Elektroth. Stellantrieb (für Heizkörperventile) 4877 Elektroth. Stellantrieb (für Kleinventile 2,5 mm) STP21... 4878 2- oder 3-Weg-Zonenventil MXI/MVI421…...
- Seite 4 17 Batteriefach Frostschutz; der RDJ10RF regelt dauernd auf den fixen Temperatursollwert für Frostschutz Energiesparbetrieb; der RDJ10RF regelt dauernd auf den Temperatursollwert für Energiesparbetrieb Komfortbetrieb; der RDJ10RF regelt dauernd auf den Temperatursollwert für Komfortbetrieb 4/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
-
Seite 5: Reset-Taste
Energiesparbetrieb Der RDJ10RF regelt auf den eingestellten Temperatursollwert für Komfortbetrieb Ausführung Der RCR10/433 befindet sich in einem Kunststoffgehäuse mit LEDs und Tasten. LED für Signalanzeige Legende LED für Relaisanzeige SET-Taste RESET-Taste Test-Taste Learn-Taste 5/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008... - Seite 6 Um den Regler zurückzusetzen, ist sowohl die Test- als auch die Learn-Taste auf der Rückseite des Geräts zu drücken. Um den Empfänger zurückzusetzen, ist die RESET-Taste auf der Vorderseite des Geräts zu drücken. Alle individuellen Einstellungen werden dann auf ihre Standardwerte zurückgesetzt. 6/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
- Seite 7 Reichweite EN300220-3 V1.1.1 Elektromagnetische Verträglichkeit- Funkspektrum- EMV EN301489-3 V1.4.1 Schutzklasse III nach EN 60950-1 Veschmutzungsgrad Gehäuseschutzart IP20 Allgemein Gewicht (inkl. Verpackung) RDJ10RF/SET 515 g Farbe der Gehäusefront Signalweiss RAL9003 Gehäusematerial ABS (LCD-Fenster: PC) 7/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
- Seite 8 EN 50371-1 Elektromagnetische Verträglichkeit- Funkspektrum-Funkanlagen mit geringer Reichweite EN300220-3 V1.1.1 Elektromagnetische Verträglichkeit- Funkspektrum- EMV EN301489-3 V1.4.1 Schutzklasse II nach EN 60730 Verschmutzungsgrad Farbe Gerätefront Signalweiss RAL 9003 Sockel Grau RAL 7035 Massbild 83x104x32 mm 8/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
-
Seite 9: Anschlussschaltplan
Steuerung eines gasbefeuerten Steuerung eines atmosphärischen Wandkessels durch Empfänger Gasbrenners durch Empfänger Drahtloser Raumtemperaturregler mit Steuerung einer Heizkreispumpe durch Empfänger (Vorregelung durch Handmischer) Temperaturwächter Raumtemperaturregler RDJ10RF Sicherheitstemperaturbegrenzer Empfänger RCR10/433 Umwälzpumpe 3-Weg-Ventil mit Handversteller Magnetventil 9/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008... - Seite 10 Massbild Raumtemperatur- regler Montageplatte 10/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
- Seite 11 Mit Klappständer Empfänger © 2007 – 2008 Siemens Schweiz AG Änderungen vorbehalten 11/11 Siemens Raumtemperaturregler CE1N3072de Building Technologies 10.10.2008...
