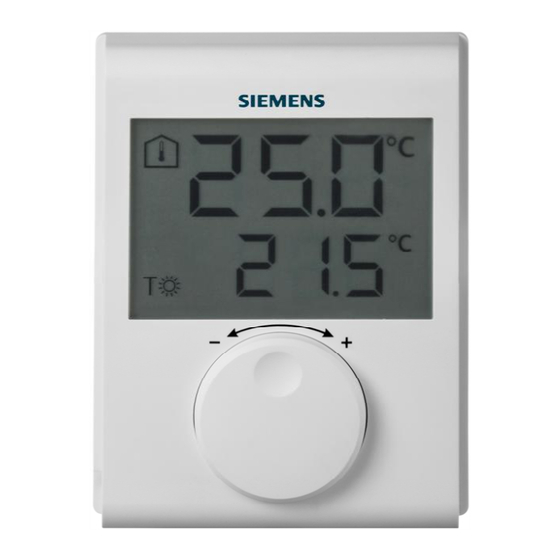

Drahtloser Raumthermostat mit LCD
RDH100RF/SET
A6V10954418_de--_c
2017-06-08
Programmierbar, für Heizsysteme
●
Grosse LCD-Anzeige
●
RDH100RF, Sender, batteriegetrieben
●
RCR100/433, Empfänger, mit Netzspannung
●
Kommunikation werkseitig festgelegt
●
TPI-Regelung zum Ein-/Ausschalten der Heizsysteme
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDH100RF/SET
Inhaltszusammenfassung für Siemens RDH100RF/SET
- Seite 1 Drahtloser Raumthermostat mit LCD RDH100RF/SET Programmierbar, für Heizsysteme ● Grosse LCD-Anzeige ● RDH100RF, Sender, batteriegetrieben ● RCR100/433, Empfänger, mit Netzspannung ● Kommunikation werkseitig festgelegt ● TPI-Regelung zum Ein-/Ausschalten der Heizsysteme A6V10954418_de--_c Building Technologies 2017-06-08...
- Seite 2 Betriebsartenumschaltung während max. 2 Minuten erhalten. Gerätekombinationen Beschreibung Produktnummer Datenblatt *) Elektrothermischer Antrieb STA23.. 4884 ( für Heizkörperventile) Elektrothermischer Antrieb STP23.. 4884 ( für Kleinventile 2.5 mm) *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Siemens A6V1095 Building Technologies...
- Seite 3 Die Digitalanzeige zeigt die aktuelle Raumtemperatur und den Komfort-Temperatursollwert. Ist der Heizausgang aktiv, wird ein Dreiecksymbol angezeigt. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B. Raumtemperaturregler RDH100RF/SET. Ventile und Antriebe sind separat zu bestellen. Ausführung Das Gerät besteht aus 4 Teilen: ●...
- Seite 4 Zeigt den RF-Signaltest an Zeigt geringe Batterieladung an; Batterien ersetzen Der Empfänger befindet sich im Plastikgehäuse mit LEDs und Tasten. Der Sender befindet sich in einem Plastikgehäuse. Nach Entfernung der Montageplatte sind zwei Tasten auf der Rückseite sichtbar. Siemens A6V1095 Building Technologies...
- Seite 5 Übersteuerung Übersteuerung ermöglicht die temporäre Übersteuerung des aktiven Werts vom Sender. Übersteuerung reagiert abhängig von der Funkverbindung (normal oder Störung). Beispiel A: Normale Verbindung zwischen Sender und Empfänger Taste Übersteuerung drücken, um den Wert für ca. 14 Minuten zu übersteuern. Danach kehrt der Wert zum Sollwert zurück.
- Seite 6 Relais LED Relaiszustand Relais LED Von Aus auf Ein (erste 5 Sek) Blinkend orange Orange Von Ein auf Aus (nach 5 Sek) Blinkend orange Siemens A6V1095 Building Technologies...
- Seite 7 Hinweise Montage Befestigen Sie zuerst die Montageplatte bei der Montage des Senders. Befestigen Sie den Sender auf einer flachen Wand. (Siehe Montageanleitung A6V10974421 für weitere Informationen). Der Sender wird zusammen mit einem Klappständer geliefert und kann mobil verwendet werden. Der Empfänger benötigt keine Montageplatte. Verbinden Sie zuerst die elektrischen Anschlüsse und befestigen und sichern Sie danach den Empfänger gemäss lokaler Gesetzgebung.
- Seite 8 Betriebsanleitung A6V101035988 Installation Montageanleitung A6V10974421 CE-Deklaration A6V101123354 Zugehörige Dokumente wie CE-Deklarationen usw. können von der folgenden Adresse heruntergeladen werden: http://siemens.com/bt/download. Technische Daten Speisung Betriebsspannung DC 3 V (2 x 1.5 V AA Alkali-Batterien) Batterielebensdauer >1 Jahr (AA Alkali-Batterien) Fühlereingänge Interner Thermistor 10 kΩ...
- Seite 9 Klasse IV Wert 2% Umweltverträglichkeit Die Produkt-Umweltdeklaration (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Allgemein Gewicht (inklusive Verpackung) RDH100RF/SE 475 g Farbe der Gehäusefront Signalweiss RAL9003 Gehäusematerial...
- Seite 10 (min. 0.5 mm Umweltbedingungen Bedienung IEC 60 721-3 Klimatische Bedingungen Klasse 3K3 Temperatur 0…+45 °C Feuchtigkeit <85% r.F. Lagerung und Transport IEC 60 721-3 Klimatische Bedingungen Klasse 2K3 Temperatur -25…+70 °C Feuchtigkeit <93% r.F. Mechanische Bedingungen Klasse 2M2 Siemens A6V1095 Building Technologies...
-
Seite 11: Anschlussschaltplan
Normen, Richtlinien und Zulassungen EU-Konformität (CE) A6V101123354 Schutzklasse II gemäss EN 60730-1 Verschmutzungsgrad Farbe Front Signalweiss RAL 9003 Basis Grau RAL 7035 Abmessungen 83x104x32 mm Anschlussschaltplan Live, AC 230 V Live, AC 24…250 V Schliesser, AC 24…250 V / 8 (3) A Öffner, AC 24…250 V / 8 (3) A Umwälzpumpe... -
Seite 12: Anwendungsbeispiele
Drahtloser Raumtemperaturregler mit Empfängersteuerung eines gasbefeuerten Heizkessels für Empfängersteuerung des atmosphärischen Gasbrenners Wandmontage Drahtloser Raumtemperaturregler mit Empfängersteuerung einer Wärmekreispumpe (Vorregelung durch manuelles Mischventil) Sicherheitsthermostat Raumtemperaturregler RDH100RF (Sender) Sicherheitsbegrenzungsthermostat RCR100/433 (Empfänger) Umwälzpumpe 3-Weg-Ventil mit manueller Einstellung Magnetventil Siemens A6V1095 Building Technologies... - Seite 13 Abmessungen [mm] Raumtemperaturregler Raumtemperaturregler-Montageplatte A6V10954418_de--_c Building Technologies 2017-06-08...
- Seite 14 Raumtemperatur-Empfänger mit Montageplatte Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Siemens A6V1095 Building Technologies Dokument-ID A6V10954418_de--_c Ausgabe...
