Funkverteilerkarte
Dell™ Latitude™ E4300 Service-Handbuch
Entfernen der Funkverteilerkarte
Einbauen der Funkverteilerkarte
VORSICHT:
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen
Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf unserer Website
www.dell.com unter der Adresse www.dell.com/regulatory_compliance.
Entfernen der Funkverteilerkarte
ANMERKUNG:
Das System mit der Blacktop-Konfiguration enthält keine Funkverteilerkarte und unterstützt Latitude ON nicht. Bei dieser Konfiguration
sind die Systemantennenkabel, die von der LCD-Baugruppe kommen, länger und werden direkt durch die Systemplatine und die WLAN-Karte geführt.
1. Befolgen Sie die Anweisungen unter Was Sie zu Ihrer Sicherheit beachten müssen.
2. Entfernen Sie die LED-Dashboard-Abdeckung (siehe
3. Entfernen Sie die Tastatur (siehe
4. Entfernen Sie die Bildschirmbaugruppe (siehe
5. Entfernen Sie die Handballenstütze (siehe Entfernen der Handballenstütze).
6. Trennen Sie die Kabelverbindungen des WLAN, WWAN und/oder der Latitude On™-Karten (je nachdem, welche auf Ihrem Computer installiert sind) von
der Funkverteilerkarte.
7. Trennen Sie das Kabel der Funkverteilerkarte.
8. Entfernen Sie die M2 x 3-mm-Schraube, mit der die Funkverteilerkarte im Kunststoffgehäuse der Systemplatine befestigt ist.
9. Ziehen Sie die Funkverteilerkarte aus dem Computer.

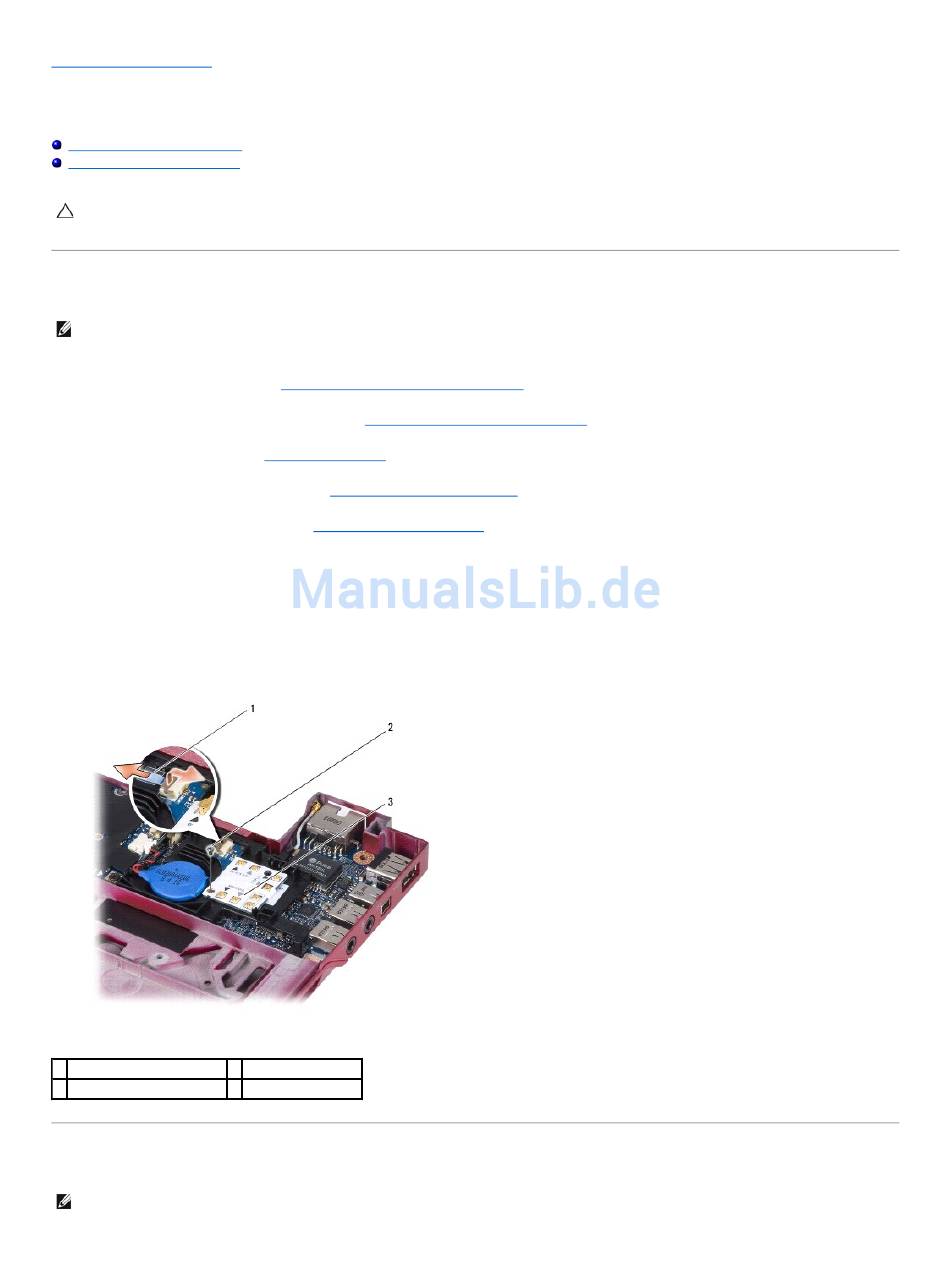

1 Kabel der Funkverteilerkarte 2 M2 x 3-mm-Schraube
3 Funkverteilerkarte
Einbauen der Funkverteilerkarte
ANMERKUNG:
Dieses Verfahren setzt voraus, dass Sie zuvor das Verfahren zur Entfernung durchgeführt haben.
Entfernen der
Entfernen der
Tastatur).
Entfernen der
Bildschirmbaugruppe).
LED-Dashboard-Abdeckung).
