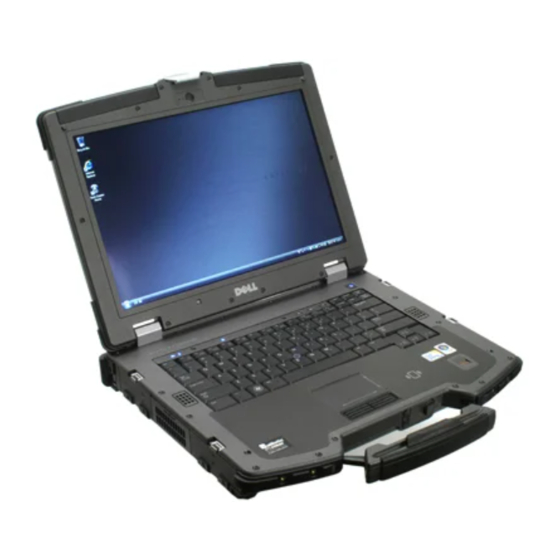

Dell Latitude E6400 XFR Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Latitude E6400 XFR:
- Einstellung und funktionen (22 Seiten)
Verwandte Anleitungen für Dell Latitude E6400 XFR
Inhaltszusammenfassung für Dell Latitude E6400 XFR
- Seite 1 Dell™ Latitude™ E6400 XFR Service-Handbuch Modell: C159T www.dell.com | support.euro.dell.com...
-
Seite 2: Anmerkungen, Hinweise Und Vorsichtshinweise
In diesem Text verwendete Marken: Dell, Latitude und das DELL-Logo sind Marken von Dell Inc.; Bluetooth ist eine eingetragene Marke im Besitz der Bluetooth SIG, Inc., die von Dell unter Lizenz verwendet wird; Intel ist eine eingetragene Marke der Intel Corporation in den USA und/oder anderen Ländern;... -
Seite 3: Inhaltsverzeichnis
ERVICE VON .......................... 1 9 UPPORT IENSTPROGRAMM ............................ 1 9 1.4.1 Klicken auf das Dell Support-Symbol ........................ 2 0 1.4.2 Doppelklicken auf das Dell Support-Symbol ..................... 2 0 ARBEIT AN KOMPONENTEN IM INNEREN DES COMPUTERS ................. 20 ... - Seite 4 Dell™ Latitude™ E6400 XFR-Servicehandbuch LÜFTERBAUGRUPPE .............................. 33 10.1 NTFERNEN DER ÜFTERBAUGRUPPE ........................... 3 3 10.2 INBAUEN DER ÜFTERBAUGRUPPE ............................. 3 4 PROZESSOR-KÜHLKÖRPERBAUGRUPPE ...................... 34 11.1 NTFERNEN DER ROZESSORKÜHLKÖRPER AUGRUPPE .................... 3 4 11.2...
- Seite 5 Dell™ Latitude™ E6400 XFR-Servicehandbuch SMARTCARD-BAUGRUPPE ............................ 53 23.1 NTFERNEN DER MARTCARD AUGRUPPE ........................ 5 3 23.2 INBAUEN DER MARTCARD AUGRUPPE ........................... 5 3 FESTPLATTENLAUFWERK ............................ 54 24.1 NTFERNEN DES ESTPLATTENLAUFWERKS ......................... ...
- Seite 6 Dell™ Latitude™ E6400 XFR-Servicehandbuch GRIFF .................................... 67 36.1 NTFERNEN DES RIFFS .............................. 6 7 36.2 INBAUEN DES RIFFS ................................. 6 8 KLAPPEN .................................. 68 37.1 NTFERNEN DER EDIENSCHACHTKLAPPE .......................... 6 8 37.2...
-
Seite 7: Störungsbeseitigung
ANMERKUNG: Nach dem Abschluss der POST-Prüfungen, kann die Statusanzeige der Num-Taste (Num Lock) je nach BIOS-Einstellung eingeschaltet bleiben. Weitere Informationen zum Verwenden des System-Setup-Programms finden Sie im Dell™-Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. Anzeigemuster der Diagnoseanzeigen während des POST-Vorgangs Zum Beheben von Störungen an Ihrem Computer lesen Sie die Tastaturstatusanzeigen von links nach rechts ab... -
Seite 8: Hardware-Ratgeber
Ihrem Computer (siehe Speicher). Wenn das Problem weiterhin besteht, nehmen Sie Kontakt mit Dell Support auf. Ein Fehler der Systemplatine Nehmen Sie Kontakt mit Dell Support auf. ist aufgetreten. Ein möglicher Prozessorfehler Setzen Sie den Prozessor erneut ein (siehe ist aufgetreten. -
Seite 9: Dell Diagnostics
Wenn Probleme mit dem Computer auftreten, führen Sie die unter Beheben von Störungen aufgeführten Maßnahmen durch und führen Sie das Programm Dell Diagnostics aus, bevor Sie von Dell technische Unterstützung anfordern. Starten Sie Dell Diagnostics von der Festplatte oder von dem Drivers and Utilities-Datenträger, der zusammen mit dem Computer geliefert wurde. - Seite 10 Sie dann eine beliebige Taste, um zum vorherigen Menü zurückzukehren. 5. Klicken Sie im „Main Menu“ (Hauptmenü) von Dell Diagnostics mit der Maus oder drücken Sie <Tab> und dann die <Eingabetaste>, um den gewünschten Test auszuwählen (siehe Hauptmenü des Programms Dell Diagnostics).
-
Seite 11: Hauptmenü Des Programms Dell Diagnostics
6. Geben Sie „1“ ein, um Run the 32 Bit Dell Diagnostics (32-Bit-Version von Dell Diagnostics ausführen) auszuwählen. 7. Geben Sie im Menü von Dell Diagnostics „1“ ein, um Dell 32-Bit Diagnostics for Resource CD (graphical user interface) (Dell 32-Bit Diagnostics für ResourceCD [grafische Benutzeroberfläche]) auszuwählen. - Seite 12 Sie die Anweisungen auf dem Bildschirm. Wenn das Problem nicht gelöst werden kann, wenden Sie sich an Dell Support. ANMERKUNG: Halten Sie die Service-Tag-Nummer bereit, wenn Sie mit dem Support von Dell Kontakt aufnehmen. Die Service-Tag-Nummer des Computers finden Sie im oberen Bereich der einzelnen Testanzeigen.
-
Seite 13: Fehlermeldungen
Computerressourcen wiederherzustellen. Führen Sie in diesem Fall das Programm aus, das Sie zuerst verwenden möchten. Operating system not found (Betriebssystem wurde nicht gefunden.) — Nehmen Sie Kontakt zu Dell auf. 1.2 Beheben von Störungen VORSICHT: Bevor Sie gemäß... -
Seite 14: Probleme Mit Der Batterie
Legen Sie eine startfähige Diskette ein und starten Sie den Computer erneut. REINIGEN SIE DAS LAUFWERK ODER DEN DATENTRÄGER — Weitere Informationen zum Reinigen des Computers finden Sie im Dell™-Technologiehandbuch auf Ihrem Computer oder auf support.dell.com. ÜBERPRÜFEN SIE DIE KABELVERBINDUNGEN VERWENDEN SIE DEN HARDWARE-RATGEBER —... -
Seite 15: Probleme Mit Ieee 1394-Komponenten
DEAKTIVIEREN SIE DEN STANDBY-MODUS IN WINDOWS VOR DEM BESCHREIBEN EINES DATENTRÄGERS — Informationen zum Einrichten von Stromversorgungsoptionen finden Sie im Dell™-Technologiehandbuch auf Ihrem Computer oder unter support.dell.com. Informationen zu den Energieverwaltungsmodi finden Sie auch in „Hilfe und Support“ von Windows, indem Sie dort nach dem Stichwort Standby suchen. -
Seite 16: Probleme Mit Absturz Und Software
2. Klicken Sie auf Geräte-Manager. Wenn das IEEE 1394-Gerät angegeben ist, hat Windows das Gerät erkannt. WENN SIE PROBLEME MIT EINEM DELL IEEE 1394-GERÄT HABEN — Wenden Sie sich an den Dell Support. WENN SIE PROBLEME MIT EINEM IEEE 1394-GERÄT HABEN, DAS NICHT VON DELL BEREITGESTELLT WURDE —... -
Seite 17: Probleme Mit Dem Speicher
Setzen Sie die Speichermodule erneut ein, um sicherzustellen, dass der Computer erfolgreich Daten mit den Speichermodulen austauschen kann (siehe Speicher). • Führen Sie „Dell Diagnostics“ aus (siehe Dell Diagnostics). WENN ANDERE PROBLEME MIT DEM SPEICHER AUFTRETEN — • Setzen Sie die Speichermodule erneut ein, um sicherzustellen, dass der Computer erfolgreich Daten mit den Speichermodulen austauschen kann (siehe Speicher). -
Seite 18: Probleme Mit Der Stromversorgung
Dell™ Latitude™ E6400 XFR-Servicehandbuch 1.2.6 Probleme mit der Stromversorgung VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. WENN DIE BETRIEBSANZEIGE BLAU LEUCHTET UND DER COMPUTER NICHT REAGIERT — Siehe Diagnoseanzeigen. -
Seite 19: Probleme Mit Video Und Anzeige
Taskleiste oder mithilfe des Menüs Start auf. Gehen Sie wie folgt vor, falls das Dell Support-Symbol nicht in der Taskleiste angezeigt wird: 1. Klicken Sie auf Start→ Alle Programme→ Dell Support→ Dell Support Settings (Einstellungen für Dell Support). -
Seite 20: Klicken Auf Das Dell Support-Symbol
Doppelklicken Sie auf das Symbol zum manuellen Überprüfen Ihrer Computerumgebung, zum Anzeigen von Antworten auf häufig gestellte Fragen, zum Zugriff auf die Hilfedatei für das Dell Support-Dienstprogramm und zum Anzeigen der Dell Support-Einstellungen. Weitere Informationen zum Dell-Support-Dienstprogramm erhalten Sie, indem Sie auf das Fragezeichen (?) am oberen Rand des Dell™-Support-Bildschirms klicken. - Seite 21 Dell™ Latitude™ E6400 XFR-Servicehandbuch HINWEIS: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mittels eines Erdungsarmbandes oder durch regelmäßiges Berühren einer nicht lackierten metallenen Oberfläche, beispielsweise eines Anschlusses auf der Rückseite des Computers. HINWEIS: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie nicht die Komponenten oder Kontakte auf einer Karte.
-
Seite 22: Nach Der Arbeit An Komponenten Im Inneren Des Computers
ANMERKUNG: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, die Sie zuvor vom Computer getrennt haben, beispielsweise einen Port- Replicator oder Slice-Akku, und setzen Sie alle zuvor entfernten Karten wie zum Beispiel eine ExpressCard- Karte wieder ein. -
Seite 23: Schraubentabelle
Dell™ Latitude™ E6400 XFR-Servicehandbuch Schraubentabelle Verwendet Hyphenate: in S.‐ Schrauben‐ Abbildung der Baugruppe Menge/ Nr. Teilenr. Schraube Teilenr. Beschreibung Baugruppe Gesamt SCR,PHH,PNH,M2X3,STL, 1 BLK OXD,NYLOK 21010‐01 ASSY,DOOR,BTRY,BLK,CYN 7 21012‐01 ... -
Seite 24: Untere Abdeckung
Dell™ Latitude™ E6400 XFR-Servicehandbuch SCR,PHH,PNH,M2,5X8,STL,BL 3 K OXD,NYLOK BASE,DSC,PCMCIA,FPR,BLK, 21900‐10 CYN 20 ASSY,CHASSIS,BASE,DSC, PRC, 21000‐03 PCMCIA, BLK,CYN 2 21106‐02 21030‐01 ASSY,HDL,BLK,CYN 3 57 ASSY,LCD,NON TOUCH, ... -
Seite 25: Einbauen Der Unteren Abdeckung
Dell™ Latitude™ E6400 XFR-Servicehandbuch ANMERKUNG: Zur Befestigung der unteren Abdeckung am Sockel werden keine Schnappverschlüsse oder Rasten verwendet. In den Außenrand der unteren Abdeckung ist jedoch eine Dichtung eingelegt, die einen gewissen Widerstand beim Abnehmen der Abdeckung verursachen kann. M2,5 x 5-mm-Schrauben (21) -
Seite 26: Wlan/Wimax-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch WLAN/WiMax-Karte VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: Setzen Sie eine WLAN- oder WiMax-Karte nur in den mit „WLAN/WiMax“ beschrifteten Steckplatz ein. -
Seite 27: Wwan-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch 1. Schieben Sie die Karte in den mit WLAN/WiMax beschrifteten Anschluss. 2. Drücken Sie die Karte nach unten und halten Sie sie in dieser Stellung. 3. Bringen Sie die M2 x 3-mm-Schraube wieder an. 4. Schließen Sie die entsprechenden Antennenkabel an die Karte an, die Sie gerade installieren: Wenn sich auf dem Etikett der Karte zwei Dreiecke (weiß... -
Seite 28: Einbauen Der Wwan-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch Antennenkabel (2) WWAN-Karte M2 x 3-mm-Schraube 5. Schieben Sie Karte aus dem Kartenanschluss auf der Systemplatine. WWAN-Karte Kartenanschluss 6.2 Einbauen der WWAN-Karte HINWEIS: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden. Wenn Sie beim Einstecken auf Widerstand stoßen, prüfen Sie die Anschlüsse auf der Karte und auf der Systemplatine und richten Sie die Karte neu aus. -
Seite 29: Wpan (Uwb/Bt)-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch WPAN (UWB/BT)-Karte VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. HINWEIS: WPAN ist eine generische Bezeichnung für Ultrabreitband (Ultra Wide Band, UWB) und ®... -
Seite 30: Fcm
Dell™ Latitude™ E6400 XFR-Servicehandbuch HINWEIS: Setzen Sie eine WPAN-Karte nur in den mit „WPAN/UWB/FCM“ beschrifteten Steckplatz ein. 1. Schieben Sie die Karte in den mit „WPAN/UWB/FCM“ beschrifteten Anschluss ein. ANMERKUNG: Diese Karte wird „verdeckt“ eingebaut, da der Anschluss nach dem Einbau nicht sichtbar ist. -
Seite 31: Entfernen Eines Fcm Aus Dem Wpan/Uwb/Fcm-Steckplatz
Dell™ Latitude™ E6400 XFR-Servicehandbuch M2 x 3-mm-Schraube Kartenanschluss 8.2 Entfernen eines FCM aus dem WPAN/UWB/FCM- Steckplatz 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die untere Abdeckung (siehe Entfernen der unteren Abdeckung). -
Seite 32: Hf-Durchgangsplatine
Dell™ Latitude™ E6400 XFR-Servicehandbuch FCM/WWAN-Karte Grau/schwarzes Antennenkabel Grau/weißes Antennenkabel Halterung neben dem Modul 5. Bauen Sie die untere Abdeckung wieder ein (siehe Einbauen der unteren Abdeckung). 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 33: Einbauen Der Hf-Durchgangsplatine
Dell™ Latitude™ E6400 XFR-Servicehandbuch 9.2 Einbauen der HF-Durchgangsplatine 1. Schieben Sie die HF-Durchgangsplatine in den Gehäusesockel ein wie gezeigt. 2. Drücken Sie sanft auf die Kante der HF-Durchgangsplatine, um sicherzustellen, dass sie richtig in der Aufnahme sitzt. 3. Schließen Sie die Antennenanschlüsse an die HF-Durchgangsplatine an. -
Seite 34: Einbauen Der Lüfterbaugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 2. Entfernen Sie die untere Abdeckung (siehe Entfernen der unteren Abdeckung). 3. Entfernen Sie die drei M2,5 x 5-mm-Befestigungsschrauben des Lüfters an der Trägerbaugruppe. Lüfter M2,5 x 5-mm-Schrauben (3) 4. Trennen Sie das Lüfterkabel von der Systemplatine. -
Seite 35: Einbauen Der Prozessorkühlkörper-Baugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die untere Abdeckung und die Lüfterbaugruppe (siehe Entfernen der Lüfterbaugruppe). -
Seite 36: Einbauen Des Prozessormoduls
Dell™ Latitude™ E6400 XFR-Servicehandbuch 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die untere Abdeckung, die Lüfterbaugruppe und die Prozessor-Kühlkörperbaugruppe (siehe Entfernen der Prozessor-Kühlkörperbaugruppe). Prozessormodul HINWEIS: Halten Sie beim Drehen der Schraube den Schraubendreher senkrecht zum Prozessor, um Schäden am Prozessormodul zu vermeiden. - Seite 37 Dell™ Latitude™ E6400 XFR-Servicehandbuch HINWEIS: Stellen Sie sicher, dass sich der Verriegelungsnocken der Nockenschraube vollständig in der geöffneten Position befindet, bevor Sie das Prozessormodul einsetzen. Für das ordnungsgemäße Einsetzen des Prozessormoduls in den ZIF-Sockel ist keine Gewalt erforderlich. Ein fehlerhaft eingesetztes Prozessormodul kann zu Wackelkontakten oder dauerhafter Beschädigung des Mikroprozessors und des ZIF-Sockels führen.
-
Seite 38: Entfernen Eines Speichermoduls
Speichertypen finden Sie in Ihrem Setup- und Funktions-Handbuch unter „Technische Daten“. Installieren Sie nur Speichermodule, die für Ihren Computer geeignet sind. ANMERKUNG: Die Garantie Ihres Computers gilt auch für von Dell erworbene Speichermodule. 13.1 Entfernen eines Speichermoduls VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres... -
Seite 39: Entfernen Der Knopfzellenbatterie
Unter Windows XP: Klicken Sie mit der rechten Maustaste auf das Symbol Arbeitsplatz auf dem Desktop. Klicken Sie auf Eigenschaften→ Allgemein. • Unter Windows Vista: Klicken Sie auf Start → Hilfe und Support→ Dell Systeminformationen. 14 Knopfzellenbatterie 14.1 Entfernen der Knopfzellenbatterie VORSICHT: Bevor Sie gemäß... -
Seite 40: Einbauen Der Knopfzellenbatterie
Dell™ Latitude™ E6400 XFR-Servicehandbuch 14.2 Einbauen der Knopfzellenbatterie VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Verbinden Sie das Kabel der Knopfzellenbatterie mit der Systemplatine. 2. Setzen Sie die Knopfzellenbatterie im Computer ein: Wenn Sie die alte Knopfzellenbatterie wieder einsetzen, schieben Sie die Batterie unter die Lasche und drücken Sie die Batterie nach unten, um das Klebeband an der Unterseite zu fixieren. -
Seite 41: Led-Abdeckung
Dell™ Latitude™ E6400 XFR-Servicehandbuch 15 LED-Abdeckung 15.1 Entfernen der LED-Abdeckung VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 42: Handballenstützen-Auflage
Dell™ Latitude™ E6400 XFR-Servicehandbuch 16 Handballenstützen-Auflage 16.1 Entfernen der Handballenstützen-Auflage VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 43: Entfernen Der Tastatur
Dell™ Latitude™ E6400 XFR-Servicehandbuch 17 Tastatur 17.1 Entfernen der Tastatur VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 44: Entfernen Der Gps-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch 4. Ziehen Sie die zwei M2,5 X 9,85-mmSchrauben an der Tastaturhalterung an. Ziehen Sie die Schrauben nicht zu fest an. Dies würde dazu führen, dass die Dichtung an den Seiten der Halterung herausgedrückt würde und die Handballenstütze-Auflage im nächsten Schritt nicht richtig passen würde. -
Seite 45: Einbauen Der Gps-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch 18.2 Einbauen der GPS-Karte 1. Schließen Sie das GPS-Datenkabel an die GPS-Karte an. 2. Setzen Sie die GPS-Karte in die GPS-Aufnahme der Handballenstütze ein. 3. Setzen Sie die GPS-Antenne in die Antennenaufnahme ein. 4. Schließen Sie das Durchgangskabel an den Antennenanschluss (J2) an und führen Sie es ordnungsgemäß. -
Seite 46: Einbauen Der Lcd-Kabelkanalabdeckungen
Dell™ Latitude™ E6400 XFR-Servicehandbuch 4. Schieben Sie die Kabelabdeckung jeweils nach oben, um sie zu entfernen. 19.2 Einbauen der LCD-Kabelkanalabdeckungen 1. Entfernen Sie die untere Abdeckung (siehe Entfernen der unteren Abdeckung). 2. Schieben Sie die Kabelabdeckungen bei straff gehaltenen LCD-Kabeln auf. - Seite 47 Dell™ Latitude™ E6400 XFR-Servicehandbuch Schwarz – WLAN (von LCD-Bildschirmantenne) Schwarz/grau – WWAN (von LCD-Bildschirmantenne) 7. Entfernen Sie die Bildschirmdichtungen mit dem Stift aus Kunststoff. Hebeln Sie die Dichtung abwechselnd auf der einen und der anderen Seite der Dichtungen in einer Rein-und-Raus-Bewegung, bis die Dichtung vom Sockel gelöst ist.
-
Seite 48: Einbauen Der Bildschirmbaugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch Bildschirmbaugruppe Trägerbaugruppe 20.2 Einbauen der Bildschirmbaugruppe VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Legen Sie die Kabel an der Bildschirmbaugruppe von der Trägerbaugruppe weg. -
Seite 49: Entfernen Der Handballenstütze
Dell™ Latitude™ E6400 XFR-Servicehandbuch 9. Je nach den in Ihrer Computer-Konfiguration verwendeten Karten schließen Sie die Antennenkabel an die entsprechende Karte an: Weitere Informationen für WWAN-Karten finden Sie unter Einbauen der WWAN-Karte. Weitere Informationen für WPAN-Karten finden Sie unter Einbauen der WPAN (UWB/BT)- Karte. -
Seite 50: Einbauen Der Handballenstütze
Dell™ Latitude™ E6400 XFR-Servicehandbuch 11. Entfernen Sie die M2,5 x 5-mm-Schraube an der Hauptplatine zwischen Lüfter und Lüfteranschlussstecker. 12. Drehen Sie den Computer mit der Oberseite nach oben und entfernen Sie die sechzehn M2,5 X 8-mm- Schrauben an der Oberseite der Handballenstütze. - Seite 51 Dell™ Latitude™ E6400 XFR-Servicehandbuch ANMERKUNG: Wenn Sie eine neue Handballenstütze einbauen, entfernen Sie vor dem Einbau die zwei Kabelzugangsblenden, die GPS-Zugangsblende und die Tastaturhalterung. 1. Führen Sie die GPS-Antenne und den USB-Anschluss durch die Kanalführungen im GPS-Fach. USB-Kabelkanalführung GPS-Antennenkabelführung 2. Richten Sie den Griff mit dem Computergehäuse aus (siehe Einbauen des Griffs).
-
Seite 52: Entfernen Des Modems
Dell™ Latitude™ E6400 XFR-Servicehandbuch 22 Modem 22.1 Entfernen des Modems VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 53: Entfernen Der Smartcard-Baugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 23 Smartcard-Baugruppe 23.1 Entfernen der Smartcard-Baugruppe VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 54: Entfernen Des Festplattenlaufwerks
8. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 24 Festplattenlaufwerk ANMERKUNG: Dell übernimmt keine Garantie für Festplattenlaufwerke anderer Hersteller und bietet keine Unterstützung bei Problemen mit Produkten anderer Hersteller. 24.1 Entfernen des Festplattenlaufwerks VORSICHT: Bevor Sie gemäß... -
Seite 55: Einbauen Des Festplattenlaufwerks
Dell™ Latitude™ E6400 XFR-Servicehandbuch 2. Drücken Sie auf den blauen Verriegelungsknopf an der rechten Seite des Fachs. 3. Verwenden Sie bei gedrücktem blauem Knopf die Lasche an der Seite der Festplatte, um die Festplatte aus dem Fach zu ziehen. 24.2 Einbauen des Festplattenlaufwerks VORSICHT: Bevor Sie gemäß... -
Seite 56: Einbauen Des Laufwerks Für Den Medienschacht
Dell™ Latitude™ E6400 XFR-Servicehandbuch Modulschacht Laufwerk für den Medienschacht Entriegelungsriegel 25.2 Einbauen des Laufwerks für den Medienschacht VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. ANMERKUNG: Die Sicherheitsschraube am Laufwerk für den Medienschacht ist optional und ist an Ihrem Computer eventuell nicht angebracht. - Seite 57 Dell™ Latitude™ E6400 XFR-Servicehandbuch 7. Entfernen Sie die Festplatte (siehe Entfernen der Festplatte). 8. Entfernen Sie das Laufwerk für den Medienschacht (siehe Entfernen des Laufwerks für den Medienschacht). 9. Trennen Sie das Kabel des Wi-Fi-Sniffers von der Systemplatine. 10. Trennen Sie die SIM-Kartenbaugruppe von der Systemplatine (siehe Entfernen der SIM-Kartenbaugruppe).
-
Seite 58: Einbauen Der Systemplatinenbaugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 20. Entfernen Sie den Kartenträger (siehe Entfernen des Kartenträgers). JSC1 Smartcard-Anschluss JBIO1 BIO-Lesegeräteanschluss JTP1 Touchpad-Anschluss J1394 1394-Kabelanschluss JSNIF1 Wi-Fi-Sniffer-Anschluss Multimodus-HD-Monitoranschluss JSPK1 Lautsprecheranschluss 26.2 Einbauen der Systemplatinenbaugruppe VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. - Seite 59 23. Rufen Sie das System-Setup-Programm auf, um das BIOS der neuen Systemplatine mit der Service-Tag- Nummer des Computers zu aktualisieren. Weitere Informationen zum System-Setup-Programm finden Sie im Dell™ Technologiehandbuch auf Ihrem Computer oder unter support.dell.com. 24. Führen Sie das Dienstprogramm „SetXFR“ aus, um damit die Systemplatine als E6400 XFR-Computer betrieben werden kann.
-
Seite 60: Einbauen Des Kartenträgers
Dell™ Latitude™ E6400 XFR-Servicehandbuch 27.2 Einbauen des Kartenträgers VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Setzen Sie die Erweiterungsplatine mit sanftem Druck in den Kartenanschluss auf der Systemplatine ein. -
Seite 61: Einbauen Der 1394-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch 28.2 Einbauen der 1394-Karte VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Setzen Sie die 1394-Karte mit einem Winkel von 45 Grad in den Anschluss in der Trägerbaugruppe ein. -
Seite 62: Einbauen Der Sim-Kartenbaugruppe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 29.2 Einbauen der SIM-Kartenbaugruppe VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Entfernen Sie den Schutzstreife von der Unterseite der SIM-Kartenbaugruppe. 2. Setzen Sie den SIM-Kartensteckplatz mit einem leichten Winkel in den Anschluss in der Trägerbaugruppe ein. -
Seite 63: Einbauen Der Wi-Fi-Sniffer-Karte
Dell™ Latitude™ E6400 XFR-Servicehandbuch Wi-Fi-Sniffer-Kabelanschluss an der Hauptplatine 6. Entfernen Sie die Sniffer-Karte, indem Sie die zwei M2,5 x 5-mm-Schrauben entfernen, mit der die Karte an der Halterung befestigt ist. M2,5 x 5-mm-Schrauben (2) 30.2 Einbauen der Wi-Fi-Sniffer-Karte 1. Richten Sie die Sniffer-Karte zur Halterung aus und befestigten Sie sie mit den zwei 2 M2,5 x 5-mm- Schrauben. -
Seite 64: Einbauen Der E/A-Karten
Dell™ Latitude™ E6400 XFR-Servicehandbuch M2,5 x 5-mm-Schraube M2,5 x 8-mm-Schrauben (2) 8. Entfernen Sie die E/A-Karte. 31.2 Einbauen der E/A-Karten 1. Bauen Sie die E/A-Karte wieder ein. 2. Bauen Sie die Sniffer-Kartenhalterung wieder ein. 3. Bauen Sie die Sniffer-Karte wieder ein (siehe Einbauen der Wi-Fi-Sniffer-Karte). - Seite 65 Dell™ Latitude™ E6400 XFR-Servicehandbuch E/A-Karte RJ-11-Modemkarte M2,5 x 5-mm-Schraube Modemanschluss 33 Gleichstromkabel 33.1 Entfernen des Gleichstromkabels VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
-
Seite 66: Einbauen Des Gleichstromkabels
Dell™ Latitude™ E6400 XFR-Servicehandbuch 33.2 Einbauen des Gleichstromkabels VORSICHT: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise im Lieferumfang Ihres Computers. 1. Platzieren Sie das Gleichstromkabel an der vorgesehenen Position in der Trägerbaugruppe und richten Sie die Führungselemente an den Anschlussseiten an der Trägerbaugruppe aus. -
Seite 67: Einbauen Des Stifts
Dell™ Latitude™ E6400 XFR-Servicehandbuch 35.2 Einbauen des Stifts 1. Formen Sie die Seilschlaufe zu einer Spitze. 2. Führen Sie die Seilschlaufe mit dem spitzen Ende zuerst durch die Seilöse an der Ecke des Systems. 3. Führen Sie Stift und Seil durch die Seilschlaufe. -
Seite 68: Einbauen Des Griffs
Dell™ Latitude™ E6400 XFR-Servicehandbuch 5. Entfernen Sie den Tragegriff aus den Aufnahmen und ziehen Sie ihn aus dem Notebook heraus. 36.2 Einbauen des Griffs 1. Legen Sie die Zapfen des Tragegriffs in die Aufnahmen im Sockel des Notebooks. Griffzapfen Aufnahme HINWEIS: In der Abbildung wurde die Handballenstütze entfernt, um die Aufnahme besser aus der... -
Seite 69: Einbauen Der Medienschachtklappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Öffnen Sie die Klappe, um das Scharnier vom Druck zu entlasten. 3. Entfernen Sie die drei M3 x 3-mm-Schrauben von der Unterseite der Trägerbaugruppe. -
Seite 70: Einbauen Der Av-Klappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.4 Einbauen der AV-Klappe 1. Setzen Sie das Scharnier der Klappe auf die Baugruppe auf und richten Sie die Vertiefungen des Scharniers aus. 2. Bringen Sie die zwei M3 x 3-mm-Schrauben wieder an. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 71: Entfernen Des Rj11-Klappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch ANMERKUNG: Wenn Wi-Fi-Schalter und Sniffer-Taste nicht geprüft werden, ist das Gerät eventuell nicht in der Lage, die Wireless-Elektronik mit Strom zu versorgen. Es wird empfohlen, diese Optionen so bald wie möglich zu prüfen. Weitere Informationen finden Sie in Einbauen der Wi-Fi-Sniffer-Karte. -
Seite 72: Entfernen Der Akkufachklappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. 37.9 Entfernen der Akkufachklappe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Öffnen Sie die Klappe, um das Scharnier vom Druck zu entlasten. -
Seite 73: Entfernen Des Spannungsversorgungsklappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.11 Entfernen des Spannungsversorgungsklappe Teile Lage Klappe M2,5 x 5-mm (2) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Öffnen Sie die Klappe, um das Scharnier vom Druck zu entlasten. -
Seite 74: Entfernen Des Vga-Klappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.13 Entfernen des VGA-Klappe Teile Lage Klappe M3 x 3 mm (2) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Öffnen Sie die Klappe, um das Scharnier vom Druck zu entlasten. -
Seite 75: Entfernen Der Vga-Abdeckung
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.15 Entfernen der VGA-Abdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Öffnen Sie die VGA-Klappe. 3. Entfernen Sie die zwei VGA-Anschlussschrauben. 4. Setzen Sie den Stift in die kleine Öffnung ein und ziehen Sie zum Entfernen der Abdeckung. -
Seite 76: Einbauen Der Festplattenklappe
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.18 Einbauen der Festplattenklappe 1. Setzen Sie das Scharnier der Klappe auf die Baugruppe auf und richten Sie die Vertiefungen des Scharniers aus. 2. Bringen Sie die zwei M3 x 3-mm-Schrauben wieder an. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 77: Einbauen Der Sd-Kartenabdeckung
Dell™ Latitude™ E6400 XFR-Servicehandbuch 37.20 Einbauen der SD-Kartenabdeckung 1. Setzen Sie das Scharnier der Klappe auf die Baugruppe auf und richten Sie die Schauben des Scharniers mit den Ausbuchtungen für die Schrauben aus. 2. Bringen Sie die beiden M2,5 x 5-mm-Schrauben an.
