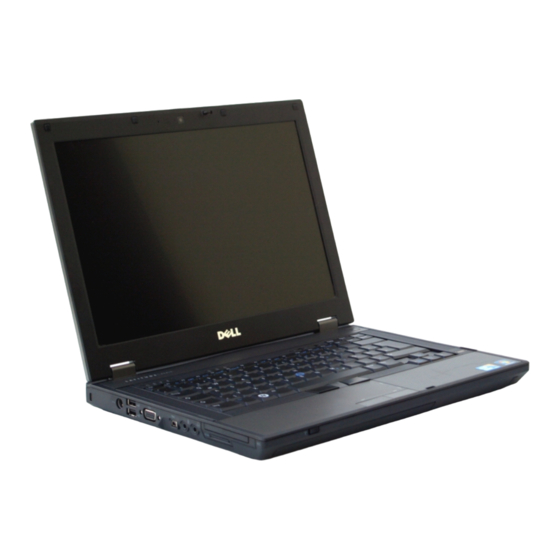

Dell™ Latitude™ E5410 Separates Service-Handbuch
Arbeiten am Computer
Hinzufügen und Austauschen von Komponenten
Technische Daten
Diagnose
System Setup (System-Setup-Programm)
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser einsetzen können.
VORSICHT:
Durch VORSICHT werden Sie auf Gefahrenquellen hingewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können,
wenn die Anweisungen nicht befolgt werden.
WARNUNG:
Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.
Wenn Sie einen Dell™-Computer der Serie N besitzen, treffen alle Verweise auf die Microsoft® Windows®- Betriebssysteme in diesem Dokument nicht zu.
Irrtümer und technische Änderungen vorbehalten.
© 2010 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL Logo, Latitude, Wi-Fi Catcher und ExpressCharge sind Marken von Dell Inc.; Intel, Pentium, Celeron u n d Core sind Marken oder
registrierte Marken der Intel Corporation; Bluetooth ist eine eingetragene Marke der Bluetooth SIG, Inc., für die Dell eine Lizenz besitzt; TouchStrip ist eine Marke der Zvetco
Biometrics, LLC; Blu-ray Disc ist eine Marke der Blu-ray Disc Association; Microsoft, Windows, Windows Server, MS-DOS, Aero, Windows Vista, Windows XP, Windows 7 und dieWindows
Vista, Windows 7 Startschaltfläche sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf
Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
Juni 2010 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell LATITUDE E5410
Inhaltszusammenfassung für Dell LATITUDE E5410
- Seite 1 Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt. In diesem Text verwendete Marken: Dell, das DELL Logo, Latitude, Wi-Fi Catcher und ExpressCharge sind Marken von Dell Inc.; Intel, Pentium, Celeron u n d Core sind Marken oder registrierte Marken der Intel Corporation; Bluetooth ist eine eingetragene Marke der Bluetooth SIG, Inc., für die Dell eine Lizenz besitzt; TouchStrip ist eine Marke der Zvetco Biometrics, LLC;...
-
Seite 2: Service-Abdeckung
Zurück zum Inhaltsverzeichnis Service-Abdeckung Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Service-Abdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku. 3. Entfernen Sie die Schraube, mit der die Service-Abdeckung am Computer befestigt ist. -
Seite 3: Installieren Der Service-Abdeckung
Installieren der Service-Abdeckung Um die Service-Abdeckung anzubringen, führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis... -
Seite 4: Entfernen Der Bildschirmbaugruppe
Zurück zum Inhaltsverzeichnis Bildschirmbaugruppe Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Bildschirmbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 5 9. Trennen Sie das Bildschirmdatenkabel von der Systemplatine. 10. Trennen Sie das Kamerakabel von der Systemplatine.
- Seite 6 11. Lösen Sie die Antennenkabel von der WWAN-Karte (falls installiert). 12. Lösen Sie die Kabel aus der Kabelführung. ...
- Seite 7 13. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computergehäuse befestigt ist. 14. Heben Sie die Bildschirmbaugrupe vom Computer ab und entfernen Sie sie.
-
Seite 8: Installieren Der Bildschirmbaugruppe
Installieren der Bildschirmbaugruppe Um die Bildschirmbaugruppe zu installieren, führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis... -
Seite 9: Entfernen Des Akkus
Zurück zum Inhaltsverzeichnis Akku Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Akkus 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Schieben Sie den Akku-Entriegelungsriegel in die entriegelte Position. 3. Entfernen Sie den Akku aus dem Computer. -
Seite 10: Einbauen Des Akkus
Einbauen des Akkus Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Akku einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 11: Entfernen Der Bluetooth-Platine
Zurück zum Inhaltsverzeichnis Bluetooth-Platine Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Bluetooth-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 12: Installieren Der Bluetooth-Platine
Installieren der Bluetooth-Platine Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Bluetoothplatine wieder einzubauen. Zurück zum Inhaltsverzeichnis... - Seite 13 Added diagnostics options (Hinzugefügte Diagnoseoptionen) – Das Startmenü enthält zwei Optionen für die Diagnose: IDE Drive Diagnostics (90/90- Festplattendiagnose) und Boot to the Utility Partition (In Dienstprogrammpartition starten). Drive BIOS Quicktest (Schnelltest des Laufwerk-BIOS) Der Drive BIOS Quicktest (Schnelltest des Laufwerk-BIOS) ermöglicht es Ihnen, die physische Funktionalität der Festplatte zu testen, ohne Dateien unter support.dell.com suchen, sie von dort herunterladen oder startfähige Floppies oder CDs erstellen zu müssen. Wählen Sie im Startmenü die Option IDE Drive Diagnostics (IDE-Festplattendiagnose) aus, um den Test zu starten. Tastenkombinationen zur Navigation Mit den folgenden Tastenkombinationen können Sie durch die System-Setup-Bildschirme navigieren.
- Seite 14 Service Tag (Service-Tag-Nummer) ¡ Asset Tag (Systemkennnummer) ¡ Ownership Tag (Besitzerkennnummer) ¡ Manufacture Date (Herstellungsdatum) ¡ Ownership Date (Besitzerdatum) ¡ Memory Information (Speicherinformationen) Memory Installed (Installierter Speicher) ¡ Memory Available (Verfügbarer Speicher) ¡ Memory Speed (Speichergeschwindigkeit) ¡ Memory Channel Mode (Speicherkanalbetriebsart) ¡ Memory Technology (Speichertechnologie) ¡...
- Seite 15 Standardeinstellung: All enabled (Alle aktiviert). Video (Grafik) Option Beschreibung LCD Brightness Diese Option (dargestellt durch einen Schieberegler für Akkubetrieb und Netzbetrieb) legt die Helligkeit des Bildschirms fest, wenn der (LCD- Umgebungslichtsensor ausgeschaltet ist. Helligkeit) Security (Sicherheit) Option Beschreibung In diesem Feld können Sie das Kennwort des Administrators (Admin-Kennwort, manchmal auch als „Einrichtungskennwort“ bezeichnet) festlegen, ändern oder löschen. Das Admin-Kennwort aktiviert verschiedene Sicherheitsfunktionen, wenn es festgelegt ist, einschließlich: Beschränkt Änderungen an den Einstellungen im Setup. Beschränkt die Startgeräte, die im <F12>-Startmenü aufgeführt sind, auf jene, die im Feld „Boot Sequence“ (Startsequenz) aktiviert sind. Verhindert Änderungen der Besitzer- und Systemkennnummern. Admin Password Es stellt den Ersatz für das Systemkennwort dar, wenn das System beim Einschalten nach einem Kennwort fragt. ...
- Seite 16 Die werkseitige Einstellung ist Off (Aus). Mit diesem Feld können Sie festlegen, wie schnell der Akku aufgeladen werden soll. ExpressCharge Standard = Der Akku wird über einen längeren Zeitraum aufgeladen. (Express-Aufladung) ExpressCharge = Dell-Technologie zum schnellen Aufladen (nicht bei allen Akkus anwendbar). Standardeinstellung: ExpressCharge In diesem Feld können Sie festlegen, ob das Akkuladegerät aktiviert bzw. deaktiviert werden soll. Wenn deaktiviert, verliert der Akku im Netzbetrieb keine Energie, wird aber auch nicht aufgeladen. Charger Behavior (Verhalten des Ladegeräts) Standardeinstellung: Charger Enabled (Ladegerät aktiviert)
- Seite 17 umgeht. USB-Emulation ist während des POST immer aktiviert. Verwenden Sie das Kontrollkästchen zum Aktivieren USB Emulation bzw. Deaktivieren dieser Funktion. (USB-Emulation) Die Werkseinstellung lautet Enabled (Aktiviert). Durch dieses Feld können Sie die <Scroll Lock>-Taste auf einer externen PS/2-Tastatur auf dieselbe Weise wie die <Fn>-Taste auf der internen Tastatur des Computers verwenden. Verwenden Sie das Kontrollkästchen zum Aktivieren bzw. Deaktivieren dieser Funktion. Fn Key Emulation (Fn-Tastenemulation) USB-Tastaturen können die <Fn>-Taste nicht emulieren, wenn Sie ein ACPI-Betriebssystem wie Microsoft® Windows® XP verwenden.
-
Seite 18: Entfernen Der Led-Abdeckung
Zurück zum Inhaltsverzeichnis LED-Abdeckung Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der LED-Abdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku. 3. Öffnen Sie den Bildschirm in einem Winkel von 180 Grad. Verwenden Sie auf der rechten Seite des Computers einen Flachkopfschraubenzieher (den Sie in den Schlitz einführen), um die LED-Abdeckung aufzuhebeln. 4. Fahren Sie vorsichtig unter den Kanten der LED-Abdeckung entlang, um sie aus den Verriegelungen zu lösen und entfernen Sie sie. ... -
Seite 19: Installieren Der Led-Abdeckung
Installieren der LED-Abdeckung Um die LED-Abdeckung anzubringen, führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis... -
Seite 20: Entfernen Der Knopfzellenbatterie
Zurück zum Inhaltsverzeichnis Knopfzellenbatterie Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 21: Einbauen Der Knopfzellenbatterie
Einbauen der Knopfzellenbatterie Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Knopfzellenbatterie einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 22: Gerätestatusanzeigen
Bluetooth-Funktionen klicken Sie mit der rechten Maustaste im Systembereich auf das Symbol und wählen Sie die Option Bluetooth-Funk deaktivieren aus. Akkustatusanzeigen Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselndes gelbes und blaues Blinken – An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von Dell stammt, angeschlossen. Abwechselnd gelb und stetig blau blinkend – vorübergehender Ausfall des Akkus, Netzadapter angeschlossen. Stetig gelb blinkend – schwerwiegender Ausfall des Akkus, Netzadapter angeschlossen. - Seite 23 1. Installieren Sie kompatible Speichermodule. AUS-BLINKT-AUS 2. Wenn zwei Module installiert sind, entfernen Sie ein Modul. Führen Sie dann einen Test durch. Setzen Sie das andere Modul in denselben Steckplatz ein. Führen Sie dann einen Test Fehler bei der durch. Testen Sie beide Module in dem anderen Steckplatz. Speicherkompatibilität 3. Setzen Sie den Speicher ein. 4. Bauen Sie die Systemplatine ein. 1.
-
Seite 24: Entfernen Des Lüfters
Zurück zum Inhaltsverzeichnis Lüfter Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Lüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku. 3. Entfernen Sie die Service-Abdeckung. 4. Trennen Sie das Lüfterkabel von der Systemplatine. 5. Lösen Sie die Schrauben, mit denen der Lüfter an der Systemplatine befestigt ist. ... -
Seite 25: Einsetzen Des Lüfters
6. Heben Sie den Lüfter an und entfernen Sie ihn. Einsetzen des Lüfters Um den Lüfter einzusetzen, führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis... -
Seite 26: Entfernen Des Fingerabdrucklesers
Zurück zum Inhaltsverzeichnis Fingerabdruckleser Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Fingerabdrucklesers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 27 12. Öffnen Sie die Datenkabelklemme des Fingerabdruckleser. 13. Entfernen Sie das Datenkabel des Fingerabdruckleser.
-
Seite 28: Installieren Des Fingerabdrucklesers
14. Heben Sie die Fingerabdruckleserplatine an und entfernen Sie sie. Installieren des Fingerabdrucklesers Um den Fingerabdruckleser wieder einzusetzen, führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis... -
Seite 29: Entfernen Des Festplattenlaufwerks
Zurück zum Inhaltsverzeichnis Festplattenlaufwerk Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 30 6. Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist. 7. Heben Sie die Festplattenlaufwerkhalterung in einem Winkel von der Festplatte ab und entfernen Sie sie.
-
Seite 31: Installieren Des Festplattenlaufwerks
Installieren des Festplattenlaufwerks Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Festplatte einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 32: Entfernen Des Kühlkörpers
Zurück zum Inhaltsverzeichnis Kühlkörper Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Kühlkörpers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. 4. Entfernen Sie den Lüfter... -
Seite 33: Installieren Des Kühlkörpers
Installieren des Kühlkörpers Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Kühlkörper einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 34: Entfernen Der Tastatur
Zurück zum Inhaltsverzeichnis Tastatur Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Tastatur 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die LED-Abdeckung vom Computer. -
Seite 35: Einbauen Der Tastatur
Einbauen der Tastatur Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Tastatur einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 36: Entfernen Der Bildschirmblende
Zurück zum Inhaltsverzeichnis Bildschirmblende Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Bildschirmblende 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 37 10. Ziehen Sie die Bildschirmblende vorsichtig von der Bildschirmbaugruppe, indem Sie Ihren Finger unter eine Kante des Rahmens stecken und rundherum fahren, um die Blende vollständig zu lösen. 11. Heben Sie die Bildschirmblende an und entfernen Sie sie aus dem Computer.
-
Seite 38: Installieren Der Bildschirmblende
Installieren der Bildschirmblende Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Bildschirmblende einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 39: Entfernen Der Kamera
Zurück zum Inhaltsverzeichnis Kamera Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Kamera 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 40: Installieren Der Kamera
Installieren der Kamera Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Kamera einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 41: Entfernen Des Bildschirmrahmens, Der Halterungen Und Scharniere
Zurück zum Inhaltsverzeichnis Bildschirmrahmen, Halterungen und Scharniere Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Bildschirmrahmens, der Halterungen und Scharniere 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. - Seite 42 11. Heben Sie den Bildschirmrahmen, die Halterungen und Scharniere an. 12. Entfernen Sie die Schrauben zur Befestigung der Bildschirmhalterungen und der Scharniere am Bildschirmrahmen und entfernen Sie sie.
- Seite 43 13. Öffnen Sie das Klebeband zum Befestigen des Bildschirmkabels am Bildschirmrahmen. 14. Trennen Sie das Bildschirmkabel vom Bildschirm.
-
Seite 44: Installieren Des Bildschirmrahmens, Der Halterungen Und Scharniere
led_bd Installieren des Bildschirmrahmens, der Halterungen und Scharniere Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Bildschirmrahmen, die Halterungen und Scharniere der Bildschirmbaugruppe auszutauschen. Zurück zum Inhaltsverzeichnis... -
Seite 45: Entfernen Der Led-Platine
Zurück zum Inhaltsverzeichnis LED-Platine Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der LED-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die LED-Abdeckung vom Computer. -
Seite 46: Installieren Der Led-Platine
7. Öffnen Sie die Verriegelung zum Befestigen der LED-Platine und entfernen Sie sie. Installieren der LED-Platine Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die LED-Platine wieder einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 47: Entfernen Der Speicherkarte
Zurück zum Inhaltsverzeichnis Speicherkarte Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Speicherkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Drücken Sie die Speicherkarte hinein und geben Sie sie frei. 4. Schieben Sie die Speicherkarte aus dem Computer heraus und entfernen Sie sie. -
Seite 48: Installieren Der Speicherkarte
Installieren der Speicherkarte Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Speicherkarte einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 49: Entfernen Von Speichermodulen
Zurück zum Inhaltsverzeichnis Speicher Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen von Speichermodulen 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 50: Installieren Der Speichermodule
Installieren der Speichermodule Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Speichermodule einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 51: Modemtochterkarte
Zurück zum Inhaltsverzeichnis Modemtochterkarte Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Modemtochterkarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Speicherkarte aus dem Computer. 3. Entfernen Sie die Telefon-SIM-Karte aus dem Computer. -
Seite 52: Installieren Der Modemtochterkarte
Installieren der Modemtochterkarte Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Modemtochterkarte wieder einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 53: Optisches Laufwerk
Zurück zum Inhaltsverzeichnis Optisches Laufwerk Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des optischen Laufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Lösen Sie die Verschlussschraube des optischen Laufwerks vom Computer. 4. Führen Sie einen Plastikschraubendreher in den Schlitz der Verschlussschraube ein, lösen Sie sie vorsichtig und entfernen Sie das optische Laufwerk aus dem Computer. -
Seite 54: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um das optische Laufwerk einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 55: Entfernen Der Handballenauflage
Zurück zum Inhaltsverzeichnis Handballenauflage Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Handballenauflage 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 56 13. Trennen Sie das Lautsprecherkabel von der Systemplatine. 14. Öffnen Sie die Verriegelung zum Befestigen des Datenkabels des Fingerabdrucklesegerätes. ...
- Seite 57 15. Ziehen Sie das Datenkabel des Fingerabdrucklesers ab. 16. Öffnen Sie die Verriegelung zum Befestigen des Datenkabels des Touchpads. ...
- Seite 58 17. Ziehen Sie das Datenkabel des Touchpads ab. 18. Entfernen Sie die Schrauben, mit denen die Handballenauflage am Computer befestigt ist.
- Seite 59 19. Stecken Sie Ihren Finger vorsichtig unter die Handballenauflage und fahren Sie an den Rändern entlang. 20. Heben Sie die Handballenauflage vom Computer ab und entfernen Sie sie.
-
Seite 60: Installieren Der Handballenauflage
Installieren der Handballenauflage Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Handballenauflage wieder einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 61: Hinzufügen Und Austauschen Von Komponenten
Zurück zum Inhaltsverzeichnis Hinzufügen und Austauschen von Komponenten Dell™ Latitude™ E5410 Separates Service-Handbuch Akku Prozessor Telefon SIM-Karte LED-Platine Service-Abdeckung Bildschirmbaugruppe LED-Abdeckung Bildschirmblende WLAN-Karte Bildschirmrahmen, Halterung und Scharniere Speicher Kamera am Bildschirmrand Knopfzellenbatterie Handballenstütze Festplattenlaufwerk Fingerabdruckleser Optisches Laufwerk WWAN-Karte Tastatur Lautsprecher Speicherkarte Bluetooth-Platine Lüfter Systemplatine Kühlkörper Modem Daughter Card (Modemtochterkarte) Zurück zum Inhaltsverzeichnis... -
Seite 62: Sim-Karte (Subscriber Identity Module)
Zurück zum Inhaltsverzeichnis SIM-Karte (Subscriber Identity Module) Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Telefon SIM-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku. 3. Drücken Sie die SIM-Karte hinein und geben Sie sie frei. -
Seite 63: Austauschen Der Telefon-Sim-Karte
Austauschen der Telefon-SIM-Karte Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Telefon-SIM-Karte wieder einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 64: Entfernen Des Prozessors
Zurück zum Inhaltsverzeichnis Prozessor Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Prozessors 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 65: Installieren Des Prozessors
Installieren des Prozessors Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Prozessor einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 66: Entfernen Des Lautsprechers
Zurück zum Inhaltsverzeichnis Lautsprecher Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Lautsprechers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. - Seite 67 13. Lösen Sie die Klebebänder, mit denen die Lautsprecherkabel an der Handballenauflage besfestigt sind. 14. Lösen Sie die Klebebänder, mit denen das Datenkabel des Touchpads an der Handballenauflage befestigt ist und ziehen Sie das Kabel aus der Öffnung heraus.
- Seite 68 15. Geben Sie die Lautsprecherkabel aus der Kabelführung frei. 16. Entfernen Sie die Schrauben, mit denen der linke und rechte Lautsprecher an der Handballenauflage befestigt sind.
-
Seite 69: Installieren Des Lautsprechers
17. Heben Sie den linken und rechten Lautsprecher an und entfernen Sie sie. Installieren des Lautsprechers Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Lautsprecher einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 70: Technische Daten
Zurück zum Inhaltsverzeichnis Technische Daten Dell™ Latitude™ E5410 Separates Service-Handbuch Systeminformationen Prozessor Speicher Video Audio Kommunikation ExpressCard P C-Card Anschlüsse und Stecker Fingerabdruckleser (optional) Anzeige Tastatur Touchpad Akku Netzadapter Abmessungen und Gewicht Umgebungsbedingungen Anmerkung: Die Angebote können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start® Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen. Systeminformationen ® Chipsatz Intel HM55 Express-Chipsatz Datenbusbreite... - Seite 71 Audio Vierkanal HDA (High Definition Audio-) Codec Controller IDT 92HD81B Stereoumwandler 24-Bit (Analog-zu-Digital und Digital-zu-Analog) Schnittstellen Intern HDA (High Definition Audio)-Bus Extern Mikrofoneingangs-/Leitungseingangsanschluss und Stereo Lautsprecher zwei Lautstärkeregler Tasten zur Lautstärkeregelung und Stummschaltung Kommunikation Modem intern (optional) Netzwerkadapter 10/100/1000 Mbps Broadcom NetXtreme 5761E Gigabit Ethernet-Controller Wireless internes WLAN (wireless local area network), WWAN...
- Seite 72 WXGA LED mit Antireflexionsbeschichtung WXGA+ LED mit Antireflexionsbeschichtung Aktiver Bereich (X/Y) 320 mm x 207 mm (12,59 Zoll x 8,14 Zoll) Abmessungen Höhe 207,00 mm (8,14 Zoll) Breite 320,00 mm (12,59 Zoll) Diagonale 358,14 mm (14,10 Zoll) Maximale Auflösung WXGA 1 280 x 800 Pixel WXGA+ 1 440 x 900 Pixel Typische Helligkeit...
- Seite 73 9 Zellen 21,10 mm Breite 4 und 6 Zellen 206,00 mm 9 Zellen 224,00 mm Spannung 4 und 6 Zellen 14,8 V Gleichspannung 9 Zellen 11,1 V Gleichspannung Temperaturbereich Während des Betriebs 0 °C bis 35 °C Lagerung –40 °C bis 60 °C Knopfzellenbatterie 3-V-Lithium-Knopfzellenbatterie (CR2032) Netzadapter Eingangsspannung 100 VAC–240 VAC Eingangsstrom (maximal) 1,50 A Eingangsfrequenz 50 Hz–60 Hz Ausgangsleistung...
- Seite 74 Maximale Stoßeinwirkung (gemessen mit Festplattenlaufwerk in Parkposition und einer Halbsinuswelle von 2 ms): Während des Betriebs 142 G Lagerung 162 G Höhe über NN (maximal): Während des Betriebs –15,20 m bis 3.048 m Lagerung –15,20 m bis 10.668 m Luftverschmutzungsklasse G2 oder niedriger gemäß ISA-S71.04-1985 Zurück zum Inhaltsverzeichnis ...
-
Seite 75: Entfernen Der Systemplatine
Zurück zum Inhaltsverzeichnis Systemplatine Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Speicherkarte aus dem Computer. 3. Entfernen Sie die Telefon-SIM-Karte aus dem Computer. -
Seite 76: Installieren Der Systemplatine
Installieren der Systemplatine Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Systemplatine einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 77: Entfernen Der Wlan-Karte
Zurück zum Inhaltsverzeichnis WLAN (Wireless Local Area Network)-Karte Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der WLAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 78: Installieren Der Wlan-Karte
6. Entfernen Sie die WLAN-Karte aus dem Computer. Installieren der WLAN-Karte Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die WLAN-Karte einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 79: Arbeiten Am Computer
Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. VORSICHT: Zahlreiche Reparaturen dürfen nur von zugelassenen Service-Technikern durchgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell autorisierte Wartungsversuche sind nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. VORSICHT: Um elektrostatische Entladungen zu vermeiden, erden Sie sich mit einem Erdungsarmband oder durch regelmäßiges Berühren einer nicht lackierten metallenen Oberfläche, beispielsweise eines Anschlusses auf der Rückseite des Computers. -
Seite 80: Nach Arbeiten Im Inneren Des Computers
Stellen Sie nach Abschluss von Aus- und Einbauvorgängen zunächst sicher, dass sämtliche externe Geräte, Karten und Kabel wieder angeschlossen sind, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich den speziellen Akku für diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard. 2. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer. -
Seite 81: Entfernen Der Wwan-Karte
Zurück zum Inhaltsverzeichnis WWAN-Karte (Wireless Wide Area Network) Dell™ Latitude™ E5410 Separates Service-Handbuch WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der WWAN-Karte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie den Akku aus dem Computer. 3. Entfernen Sie die Abdeckung vom Computer. -
Seite 82: Installieren Der Wwan-Karte
Installieren der WWAN-Karte Um die WWAN-Karte zu installieren, führen Sie die obenstehenden Schritte in umgekehrter Reihenfolge aus. Zurück zum Inhaltsverzeichnis...
