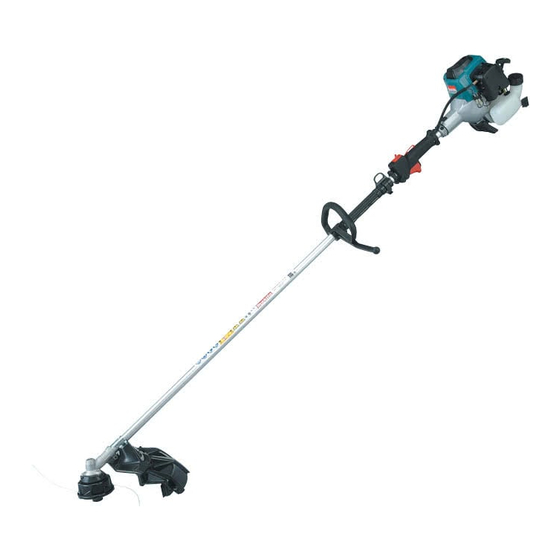

- Seite 1 French / German / Dutch Débroussailleuse Taille-bordures Motorsense Rasentrimmer Bosmaaier Strimmer RBC3100 RBC3110 RBC3101 MANUEL D'INSTRUCTIONS ORIGINAL ISTRUZIONI D’USO ORIGINALBEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES ORIGINELE GEBRUIKSAANWIJZING RBC3100 RBC3101 RBC3110 Recommandation importante: Lire soigneusement ce manuel d’instructions avant de mettre la débroussailleuse / taille-bordures en service et observer rigoureusement les consignes de sécurité!
-
Seite 21: Symbole
Symbole ..............19 Entwicklungsarbeit und langjähriger Erfahrung in der Herstellung von Sicherheitsvorschriften ..........20 motorisierten Schneidwerkzeugen. Wir sind überzeugt, dass die MAKITA Motorsense/der MAKITA Rasentrimmer Ihnen über lange Zeit wertvolle Dienste Technische Daten ............. 24 leisten wird. Bezeichnung der Teile ..........25 Die vorliegende Betriebsanleitung enthält detaillierte Anweisungen bezüglich... -
Seite 22: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Bestimmungen − Damit fachgerechtes Arbeitsvorgehen gewährleistet ist, muss der Benutzer der Motorsense/des Rasentrimmers die Betriebsanleitung sorgfältig studieren um sich mit der korrekten Bedienung des Gerätes vertraut zu machen. Unvollständig Informierte Benutzer können sich und andere infolge unsachgemäßer Bedienung in Gefahr bringen. −... - Seite 23 Für das Starten der Motorsense/des Rasentrimmers folgen Sie unbedingt den Anweisungen in dieser Betriebsanleitung. Versuchen Sie unter keinen Umständen den Motor auf andere Weise anzulassen! − Verwenden Sie die Motorsense/den Rasentrimmer und das Zubehör nur für die hier angegebenen Anwendungsbereiche. −...
- Seite 24 Schematische Verwenden Sie stets das passende Schneidwerkzeug für die zu verrichtende Darstellung Arbeit. RBC3100, RBC3101 mit Schneidblatt (4-Zahn-Schlagmesser, 8-Zahn-Wirbelblatt) und RBC3110 mit Nylonfaden-Schneidkopf: Verwenden Sie niemals andere Blätter, auch keine metallischen, mehrteiligen Pivotketten und Schlegelmesser. Anderenfalls kann es zu schweren Verletzungen kommen.
-
Seite 25: Eg-Konformitätserklärung
Zubehörteile von MAKITA verwendet werden. Die Verwendung von fremden Zubehörteilen und Werkzeugen erhöhen das Unfallrisiko für Bediener und Drittpersonen. MAKITA übernimmt keine Haftung für Unfälle oder Schäden, die durch die Verwendung nicht zugelassener Schneidwerkzeuge, Schneidwerkzeug-Befestigungsvorrichtungen und anderer Zubehörteile verursacht wurden. -
Seite 26: Technische Daten
TECHNISCHE DATEN RBC3100, RBC3101, RBC3110 RBC3100 RBC3101 RBC3110 Model U-Griff E-Griff Schlaufengriff 1800x620x430 1800x600x435 1800x350x250 Abmessungen: Länge x Breite x Höhe(ohne Schneidwerkzeug) Gewicht (ohne Kunststoffschutz und Schneidwerkzeug) Volumen (Benzintank) 30.5 Hubraum 0.95 / 7000 U/min Motorhöchstleistung 10000 Motordrehzahl bei empfohlener maximaler Achsgeschwindigkeit... -
Seite 27: Bezeichnung Der Teile
BEZEICHNUNG DER TEILE (12) (16) (11) RBC3100 U-Griff Typ (10) (15) (13) (12) (16) (14) (11) RBC3101 (17) E-Griff Typ (10) (15) (13) (14) (12) (17) (10) RBC3110 Schleifengriff Typ (11) (15) (13) Bezeichnung der Teile (18) Kraftstofftank (14) Starter mit Rücklauf... -
Seite 28: Zusammenbau Von Motor Und Der Welle
ZUSAMMENBAU VON MOTOR UND DER WELLE ACHTUNG: Bevor Sie irgendwelche Arbeiten am Freischneider ausführen, schalten Sie stets den Motor ab und ziehen Sie den Zündkerzenstecker aus der Zündkerze. Tragen Sie immer Schutzhandschuhe! ACHTUNG: Starten Sie den Freischneider erst, wenn Sie ihn vollständig zusammengebaut haben. -
Seite 29: Montage Des Handgriffs
– Die Rille des den Griff-befestigend Material zum Griffende passen. Das eingebaute Metall provisorisch mit dem gelieferten Sechskantkopfbolzen befestigen. RBC3100 – Den Griff auf eine leicht zu operieren Position einstellen, und die vier Sechskantkopfbolzen einheitlich nach rechts und links mit Sechskantsteckschlüssel sicher festziehen. -
Seite 30: Montage Der Schutzvorrichtung
Gemäß Sicherheitsvorschriften sind nur die in den nebenstehenden Tabellen aufgeführten Kombinationen von Schneidwerkzeug und Schutzvorrichtung erlaubt. Verwenden Sie nur Original MAKITA-Schneidblätter und Nylonfaden- Schneidköpfe. – Das Metall-Schneidblatt muss gut poliert sein und darf weder Risse noch Bruchstellen aufweisen. Falls das Schneidblatt während der Arbeit gegen Steine oder andere feste Gegenstände schlägt, schalten Sie unverzüglich den Motor ab und überprüfen Sie das Schneidblatt... -
Seite 31: Montage Des Schneidblattes Oder Des Nylonfaben-Schneidkopfes
MONTAGE DES SCHNEIDBLATTES ODER DES NYLONFADEN-SCHNEIDKOPFES Drehen Sie das Gerät um, so daß das Oberteil nach unten zeigt. Jetzt können Sie das Schneidblatt oder den Nylonfaden-Schneidkopf mühelos auswechseln. – Führen Sie den Sechskantschlüssel durch die ööffnung im Getriebekasten und drehen Sie die Aufnahmescheibe (3), bis diese in den Sechskantschlüssel einrastet. -
Seite 32: Kraftstoffe / Nachfüllen Von Kraftstof
FKRAFTSTOFFE / NACHFÜLLEN VON KRAFTSTOFF Umgang mit Kraftstoff Beim Umgang mit Kraftstoff ist äußerste Vorsicht erforderlich. Kraftstoffe können Substanzen enthalten, die ähnlich Lösungsmitteln sind. Füllen Sie den Kraftstoff entweder in einem gut belüfteten Raum oder im Freien nach. Atmen Sie keine Kraftstoffdämpfe ein, vermeiden Sie jeden Kontakt von Kraftstoff oder Öl mit Ihrer Haut. -
Seite 33: Richtiger Umgang Mit Dem Gerät
Person im Arbeitsbereich biegen. ACHTUNG: Wenn Sie keine vollständige Kontrolle über das Gerät behalten, könnte dies ernsthafte Verletzungen zur Folge haben. Gurthalterrung RBC3100/3101 INBETRIEBNAHME UND ABSTELLEN DES MOTORS Beachten Sie die entsprechenden Unfallverhütungsvorschriften. Anlassen Entfernen Sie sich mindestens 3 m von der Stelle wo das Gerät aufgetankt wurde. Legen Sie die Motorsense auf sauberen Untergrund und achten Sie darauf, dass das Schneidwerkzeug nicht gegen harte Gegenstände schlagen kann. -
Seite 34: Schärfen Der Schneidwerkzeuge
– Halten Sie das Kupplungsgehäuse fest in der linken Hand, so wie dargestellt. – Ziehen Sie den Anlaßgriff langsam zurück, bis Sie einen widerstand spüren und ziehen Sie dann kräftig. – Ziehen Sie das Starterseil nicht vollständig heraus und verhindern Sie, daß der Griff ohne kontrolle zurückgezogen wird. - Seite 35 NYLONFADEN-SCHNEIDKOPF Wirkungsvollster Schneidbereich Der Nylonfaden-Schneidkopf ist ein 2fädiger Mähkopf mit sowohl automatischer wie auch manueller Fadennachstellung. Durch die Zentrifugalkraft wird immer automatisch die benötigte Fadenlänge nachgestellt. Darüber hinaus kann durch Antippen des Mähkopfes manuell zusätzlich Faden nachgeführt werden (siehe unter “Betrieb”). Betrieb −...
-
Seite 36: Wartungsvorschriften
– Richten Sie die vorstehenden Teile an der Unterseite des Deckels nach den Ösenschlitzen am Gehäuse aus. Drücken Sie dann kräftig auf den Deckel bis er einschnappt. Deckel Vorstehender Teil Ösenschlitz WARTUNGSVORSCHRIFTEN WARTUNGSVORSCHRIFTEN ACHTUNG :Bevor Sie irgendwelche Arbeiten am Freischneider ausführen, schalten Sie stets den Motor ab und entfernen Sie die Kappe von der Zündkerze (siehe “Kontrolle der Zündkerze”) . - Seite 37 (danger of high voltage electric shock). Schmierung des getriebekopfes Getriebekasten – Verwenden Sie Shell Allvania 3 oder ähnliches Schmierfett und schmieren Sie den Getriebekopf alle 30 Betriebsstunden. (Über Ihren MAKITA-Händler können Sie auch Original-MAKITA-Schmierfett bestellen.) Schmiermittel- öffnung Saugkopf im kraftstoffbehälter –...
-
Seite 38: Lagerung
LAGERUNG – Wenn Sie das Gerät für einen längeren Zeitraum lagern, lassen Sie den Kraftstoff aus dem Kraftstoffbehälter und Vergaser wie folgt ab: Lassen Sie den gesamten Kraftstoff aus dem Kraftstoffbehälter ab. Entsorgen Sie diesen ordnungsgemäß und in Übereinstimmung mit allen örtlichen Gesetzen. - Seite 57 MEMO...
