EuroLite LED KLS-902 NEXT Bedienungsanleitung

Compact light set
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

LED
KLS-902
Compact Light Set
Bedienungsanleitung
User Manual

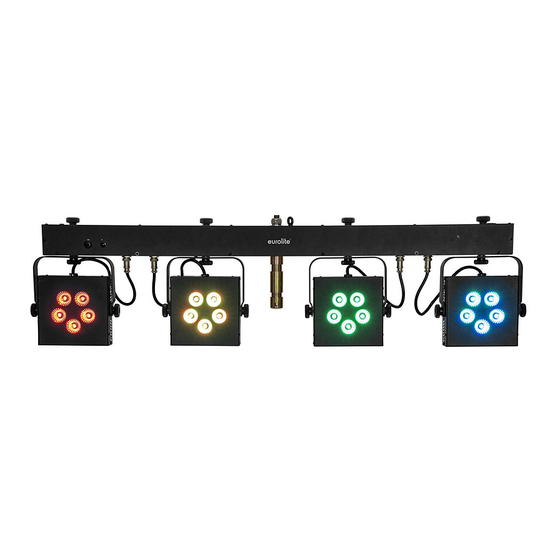

LED KLS-902 Next Compact Light Set
Bar mit 4 lichtstarken RGB+WW-Spots, QuickDMX-Buchse, IR-Fernbedienung und Tasche
Bar with 4 powerful RGB+WW spots, QuickDMX support, IR remote control and bag
RGB
+W
W
No. 42109860
www.eurolite.de
STAND
16°
DMX
ALONE
MASTER
REMOTE
SLAVE
CONTROL
STROBE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED KLS-902 NEXT

Inhaltszusammenfassung für EuroLite LED KLS-902 NEXT

  • Seite 1 KLS-902 Compact Light Set Bedienungsanleitung User Manual LED KLS-902 Next Compact Light Set Bar mit 4 lichtstarken RGB+WW-Spots, QuickDMX-Buchse, IR-Fernbedienung und Tasche Bar with 4 powerful RGB+WW spots, QuickDMX support, IR remote control and bag STAND MASTER REMOTE 16° STROBE...

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42109860 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/40 00126630, Version 1.0...

  • Seite 3: Einführung

    BEDIENUNGSANLEITUNG LED KLS-902 GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 75 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Vorderseite Scheinwerfer mit RGB/WW-LEDs Montagepunkte für zusätzliche Geräte Fangseilöse Feststellschrauben Omega-Bügel TV-Zapfen Rückseite IEC-Netzausgänge für zusätzliche Geräte DMX-Ausgang Sicherungshalter für Netzausgänge QuickDMX-Buchse Sicherungshalter für Netzeingang Drehregler für Mikrofonempfindlichkeit P-Con-Netzeingang Mikrofon P-Con-Netzausgang Display und Bedientasten DMX-Eingang Infrarotempfänger für die Fernbedienung 6/40 00126630, Version 1.0...

  • Seite 7: Installation

    INSTALLATION Überkopfmontage WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 8: Stativmontage

    Stativmontage Für den mobilen Einsatz setzen Sie das Lichtset über den TV-Zapfen auf ein Stativ auf und fixieren es mit der Feststellschraube. Passende Stative finden Sie im Kapitel Zubehör. Hinweise: • Bitte achten Sie beim Aufbringen der Last auf eine gleichmäßige Lastverteilung und überschreiten Sie nicht die Traglast des Stativs.

  • Seite 9: Dmx512-Ansteuerung

    DMX512-ANSTEUERUNG Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DMX-Ausgang DMX OUT des Geräts mit dem DMX-Eingang des nächsten Geräts in der Kette.

  • Seite 10: Bedienung

    BEDIENUNG Das Gerät verfügt über ein Bedienfeld mit Display, auf dem alle Betriebszustände abgelesen werden können. Nach dem Anschluss ans Netz benötigt das Gerät eine kurze Einstellphase und ist danach betriebsbereit. Das Display zeigt kurz die Versionsnummer der Firmware und dann die letzte Betriebsart. Das Gerät lässt sich über die IR-Fernbedienung oder einen DMX-Controller bedienen.

  • Seite 11: Standalone-Betrieb

    Display-Darstellung invertiert DISR Display-Darstellung normal (Grundeinstellung) IR-Fernbedienung aktiviert (Grundeinstellung) IR-Fernbedienung deaktiviert Letzter DMX-Wert wird beibehalten bei fehlendem HOLD Signal (Grundeinstellung) FAIL BLAC Dunkelschaltung bei fehlendem DMX-Signal Letztes Programm wird beibehalten bei fehlendem LAST Musiksignal SOUN Dunkelschaltung bei fehlendem Musiksignal (Grundeinstellung) Fußschalter aktiviert (Grundeinstellung) FOOT Fußschalter deaktiviert...

  • Seite 12: Master/Slave-Betrieb Mit Mehreren Lichtsets

    Individuelle Farbeinstellung Der Farbmodus COL bietet die Möglichkeit, jede der vierfarbigen LEDs in der Helligkeit individuell einzustellen. Die Spots strahlen konstant mit dieser Farbeinstellung. Im Menü ALL lässt sich die Helligkeit für alle Spots gemeinsam einstellen und im Menü ALON individuell für jeden Spot. Drücken Sie die Taste MENU so oft, bis das Display COL für Farbmodus anzeigt.

  • Seite 13: Fernbedienung Mit Dem Fußschalter (Zubehör)

    Fernbedienung mit dem Fußschalter (Zubehör) POWER TRANSMITTER AUTO MUSIC COLOR BLACKOUT Das Lichtset lässt sich mit dem optionalen Fußschalter über eine Distanz von bis zu 30 Metern (Sichtlinie) fernsteuern. Der Fußschalter funktioniert nur im Standalone-Betrieb, er kann nicht im DMX- oder Slave- Betrieb verwendet werden.

  • Seite 14: Betrieb Mit Der Fernbedienung

    Betrieb mit der Fernbedienung Mit der Fernbedienung lassen sich die integrierten Showprogramme im Automatikbetrieb oder im musikgesteuerten Betrieb anwählen sowie der Farbmodus mit vorgegebenen Farben. Die Fernbedienung funktioniert nur im Standalone-Betrieb, sie kann nicht im DMX- oder Slave-Betrieb verwendet werden. Durch mehrfaches Drücken der Tasten wird zwischen den Programmen umgeschaltet.

  • Seite 15: Dmx-Betrieb

    DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 20 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 4, 6, 8, 16 oder 18 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden.
  • Seite 16 4-Kanal-Modus Kanal Wert Funktion 000‒255 Rot 0-100% 000‒255 Grün 0-100% 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 6-Kanal-Modus Kanal Wert Funktion 000‒255 Rot 0-100% 000‒255 Grün 0-100% 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 000‒255 Gesamthelligkeit 0-100% Masterdimmer 000–005 Strobe-Effekt aus 006–055 Strobe-Modus 1 langsam >...
  • Seite 17 16-Kanal-Modus Wert Funktion Spot Kanal 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 1 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 2 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 3 000‒255 Blau 0-100% 000‒255...
  • Seite 18 20-Kanal-Modus Kanal Wert Funktion Spot 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 1 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 2 000‒255 Blau 0-100% 000‒255 Weiß 0-100% 000‒255 Rot 0-100% 000‒255 Grün 0-100% PAR 3 000‒255 Blau 0-100% 000‒255...

  • Seite 19: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 20: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 125 W Schutzart: IP20 Stromanschluss: Stromeinspeisung P-Con (blau), Einbauversion über Stromanschlusskabel mit Schutzkontakt (mitgeliefert) Stromausgang: 2 x Schutzkontakt (W), Einbauversion 1 x P-Con (grau), Einbauversion Sicherung: Gerätesicherung 5 x 20 mm T2A, auswechselbar Netzausgangssicherung je Kanal 5 x 20 mm T 5 A, auswechselbar LED: Je Spot 5 x high-power 7 W 4in1 RGB/WW...
  • Seite 39 39/40 00126630, Version 1.0...
