Elektrische Anschlussmöglichkeiten
15
A
M
P
8. Elektrische Anschlussmöglichkeiten
Achtung:
Nur geschirmte Leitungen verwenden.
Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend
verbunden.
2
4
5
1 3
26
JULABO Technischer Service
Telefon: +49 (0) 07823 / 5166
Telefax: +49 (0) 07823 / 5199
E-mail: service@julabo.de
Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker
überprüft werden.
Netzsicherungen:
Die Netzsicherungen für das Gerät an der Gehäuserückseite sind
Sicherungsautomaten – 15A.

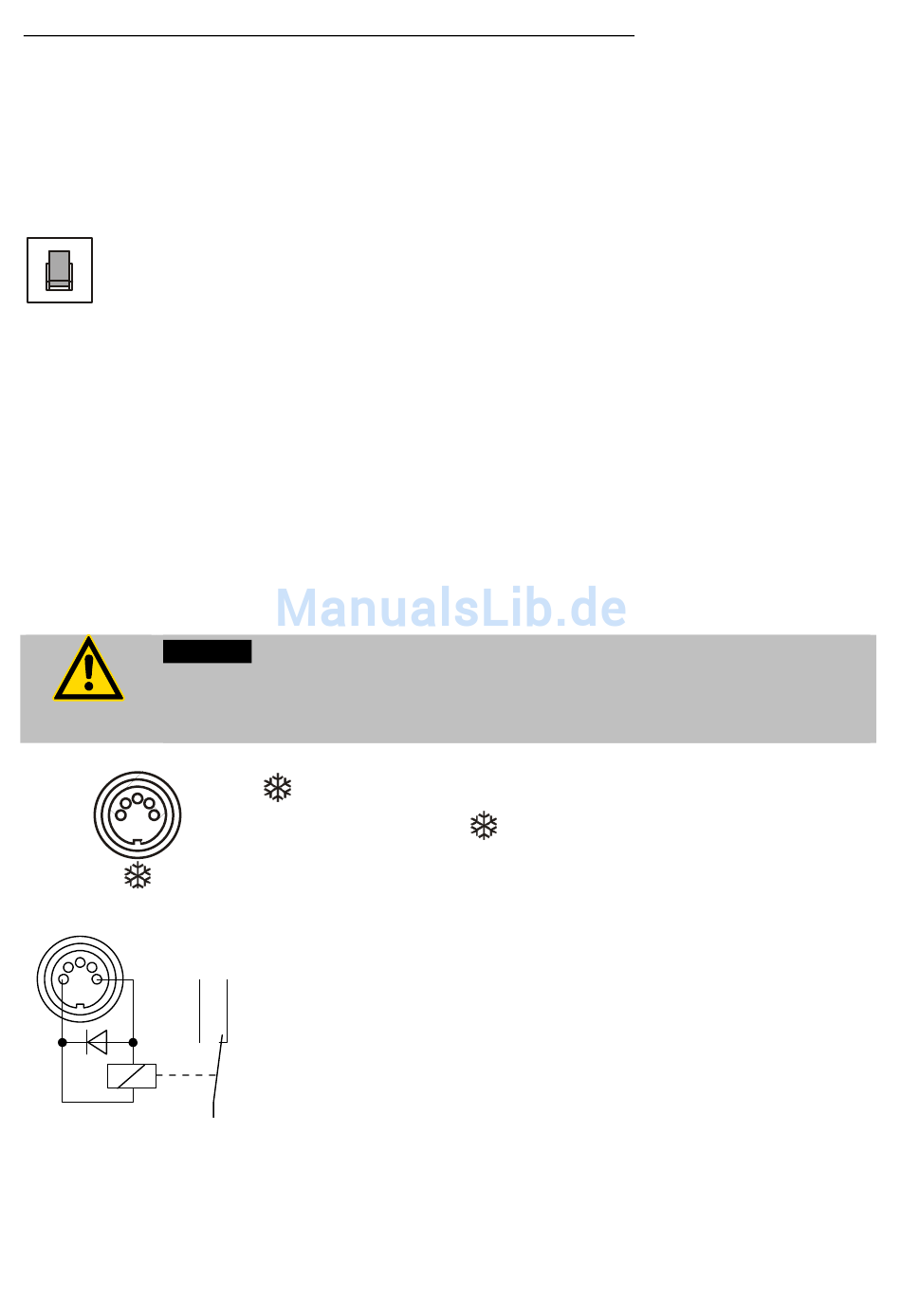

/ ALARM - Buchse
Die Anschlussbuchse „
Störmeldungen verwendet werden.
Beschaltung: Betrieb
Anschlussbelegung:
Pin 1: +24 V (I max. 25 mA)
Pin 2: 0 V
Pin 3: Alarm Relais
Pin 4: Reserviert, nicht benutzen!
Pin 5: Reserviert, nicht benutzen!
ALARM" kann als Ausgang für
= Relais bestromt
Alarm = Relais stromlos
