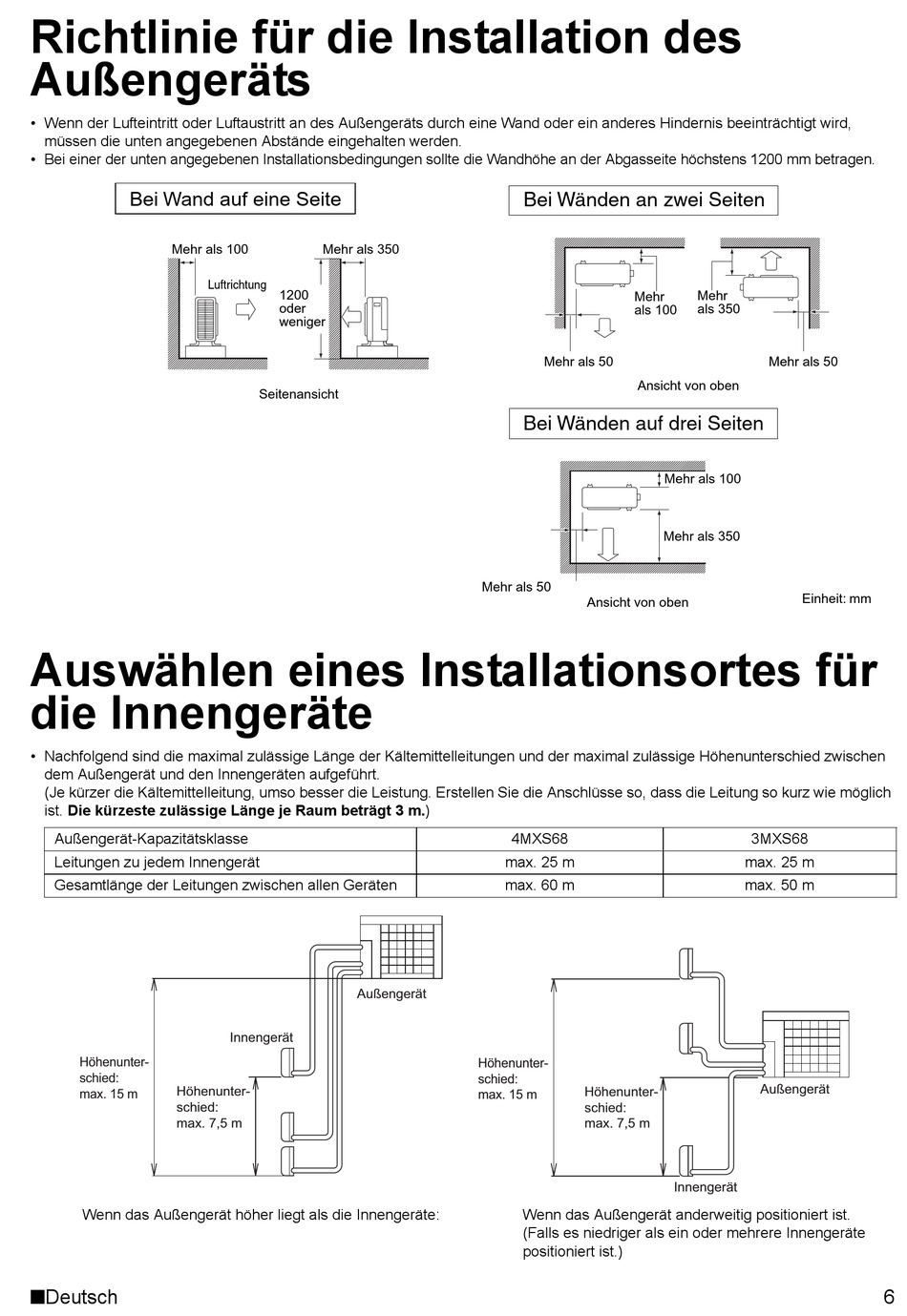

Richtlinie für die Installation des
Außengeräts
• Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird,
müssen die unten angegebenen Abstände eingehalten werden.
• Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Abgasseite höchstens 1200 mm betragen.
Bei Wand auf eine Seite
Mehr als 100
Auswählen eines Installationsortes für
die Innengeräte
• Nachfolgend sind die maximal zulässige Länge der Kältemittelleitungen und der maximal zulässige Höhenunterschied zwischen
dem Außengerät und den Innengeräten aufgeführt.
(Je kürzer die Kältemittelleitung, umso besser die Leistung. Erstellen Sie die Anschlüsse so, dass die Leitung so kurz wie möglich
ist. Die kürzeste zulässige Länge je Raum beträgt 3 m.)
Außengerät-Kapazitätsklasse
Leitungen zu jedem Innengerät
Gesamtlänge der Leitungen zwischen allen Geräten
Höhenunter-
schied:
Höhenunter-
max. 15 m
schied:
max. 7,5 m
Wenn das Außengerät höher liegt als die Innengeräte:
nDeutsch
Mehr als 350
Luftrichtung
1200
oder
weniger
Seitenansicht
Außengerät
Innengerät
Bei Wänden an zwei Seiten
Mehr
als 100
Mehr als 50
Ansicht von oben
Bei Wänden auf drei Seiten
Mehr als 50
Ansicht von oben
4MXS68
max. 25 m
max. 60 m
Höhenunter-
schied:
Höhenunter-
max. 15 m
schied:
max. 7,5 m
Wenn das Außengerät anderweitig positioniert ist.
(Falls es niedriger als ein oder mehrere Innengeräte
positioniert ist.)
Mehr
als 350
Mehr als 50
Mehr als 100
Mehr als 350
Einheit: mm
3MXS68
max. 25 m
max. 50 m
Außengerät
Innengerät
6
