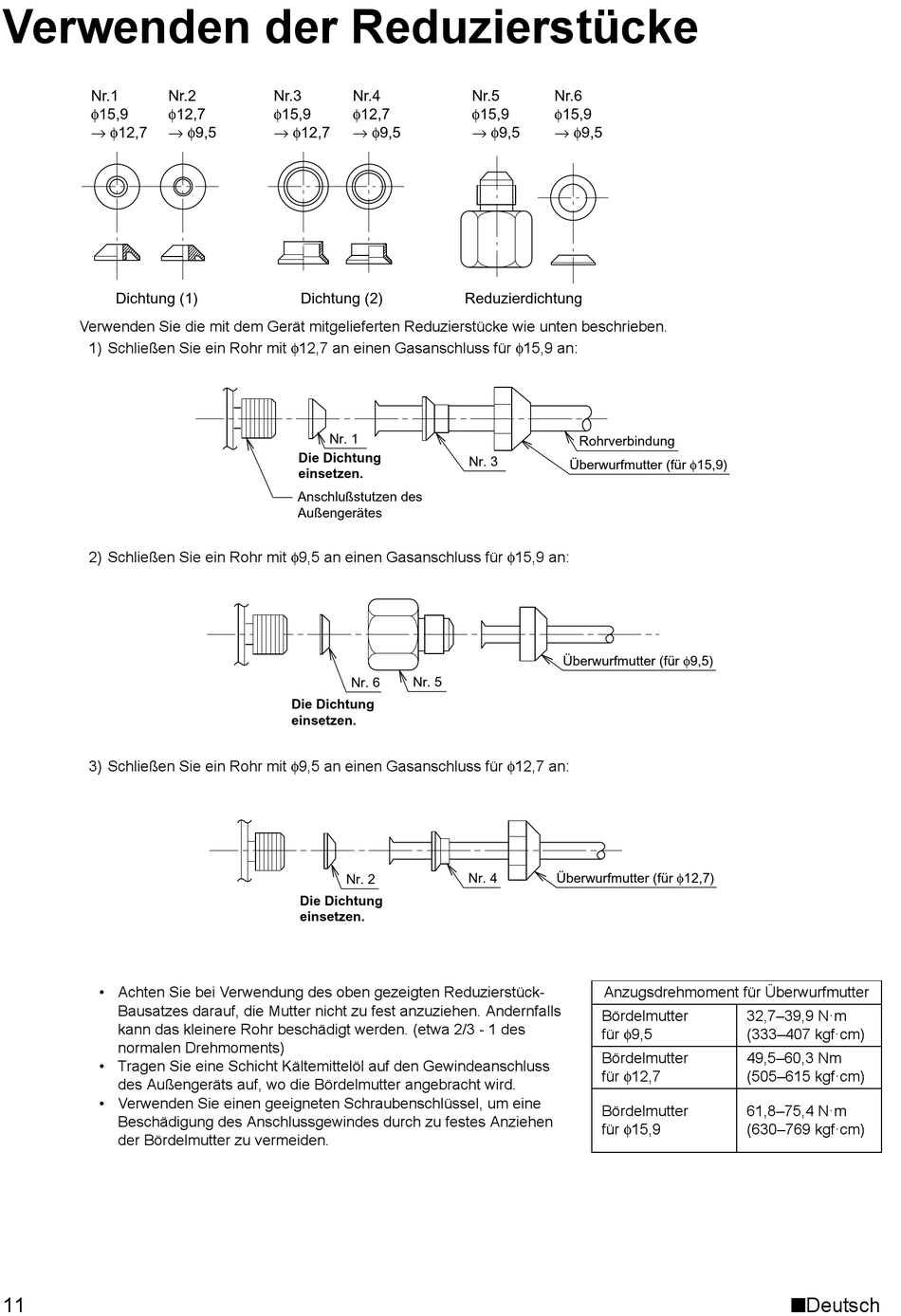

Verwenden der Reduzierstücke
Nr.1 Nr.2
φ15,9 φ12,7
→ φ12,7 → φ9,5
Dichtung (1)
Verwenden Sie die mit dem Gerät mitgelieferten Reduzierstücke wie unten beschrieben.
1) Schließen Sie ein Rohr mit φ12,7 an einen Gasanschluss für φ15,9 an:
2) Schließen Sie ein Rohr mit φ9,5 an einen Gasanschluss für φ15,9 an:
3) Schließen Sie ein Rohr mit φ9,5 an einen Gasanschluss für φ12,7 an:
• Achten Sie bei Verwendung des oben gezeigten Reduzierstück-
Bausatzes darauf, die Mutter nicht zu fest anzuziehen. Andernfalls
kann das kleinere Rohr beschädigt werden. (etwa 2/3 - 1 des
normalen Drehmoments)
• Tragen Sie eine Schicht Kältemittelöl auf den Gewindeanschluss
des Außengeräts auf, wo die Bördelmutter angebracht wird.
• Verwenden Sie einen geeigneten Schraubenschlüssel, um eine
Beschädigung des Anschlussgewindes durch zu festes Anziehen
der Bördelmutter zu vermeiden.
11
Nr.3 Nr.4
φ15,9 φ12,7
→ φ12,7 → φ9,5
Dichtung (2)
Nr. 1
Die Dichtung
einsetzen.
Anschlußstutzen des
Außengerätes
Nr. 5
Nr. 6
Die Dichtung
einsetzen.
Nr. 2
Die Dichtung
einsetzen.
Nr.5 Nr.6
φ15,9 φ15,9
→ φ9,5 → φ9,5
Reduzierdichtung
Rohrverbindung
Nr. 3 Überwurfmutter (für φ15,9)
Überwurfmutter (für φ9,5)
Überwurfmutter (für φ12,7)
Nr. 4
Anzugsdrehmoment für Überwurfmutter
Bördelmutter
für φ9,5
Bördelmutter
für φ12,7
Bördelmutter
für φ15,9
32,7–39,9 N·m
(333–407 kgf·cm)
49,5–60,3 Nm
(505–615 kgf·cm)
61,8–75,4 N·m
(630–769 kgf·cm)
