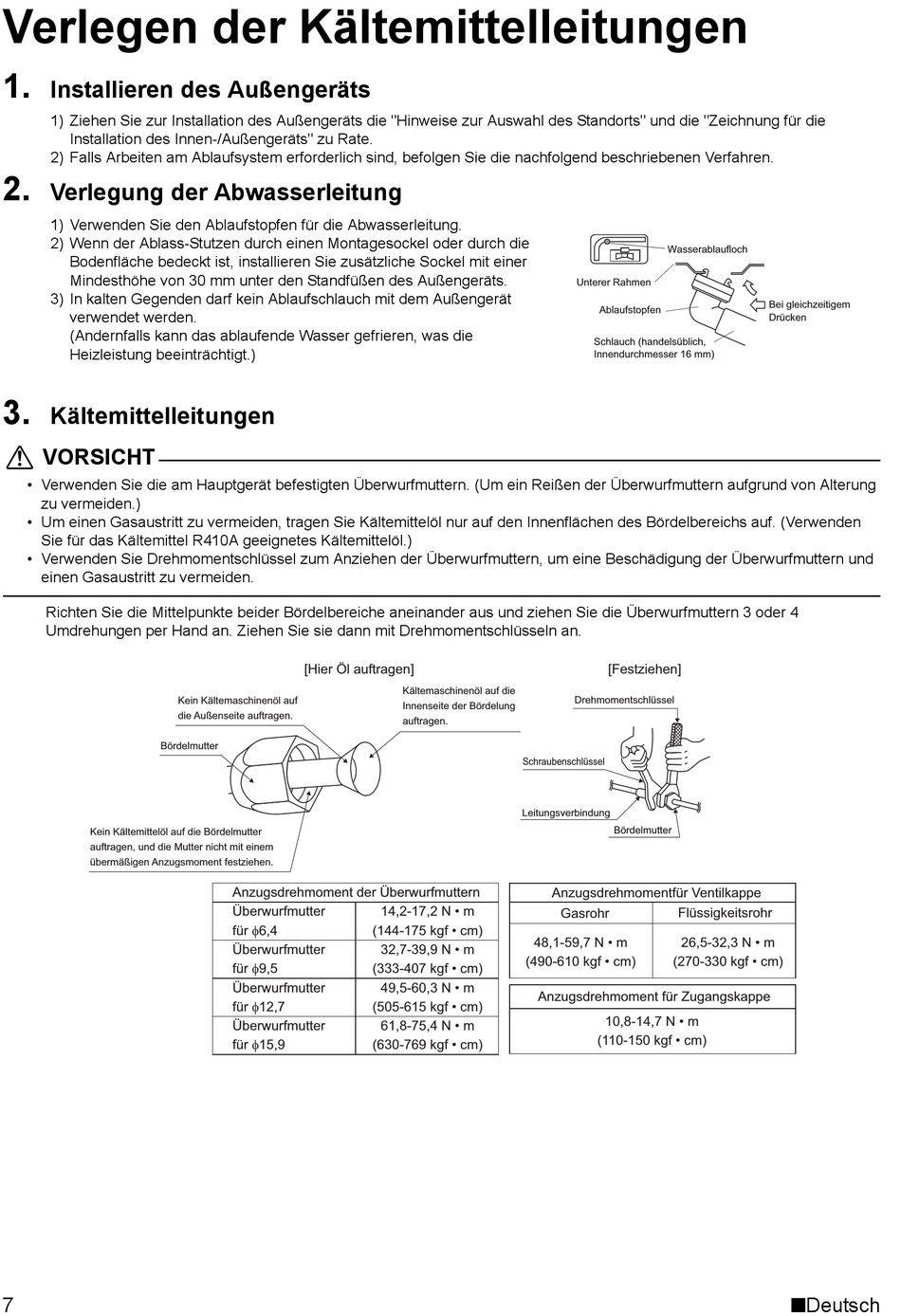

Verlegen der Kältemittelleitungen
1.
Installieren des Außengeräts
1) Ziehen Sie zur Installation des Außengeräts die "Hinweise zur Auswahl des Standorts" und die "Zeichnung für die
Installation des Innen-/Außengeräts" zu Rate.
2) Falls Arbeiten am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren.
2.
Verlegung der Abwasserleitung
1) Verwenden Sie den Ablaufstopfen für die Abwasserleitung.
2) Wenn der Ablass-Stutzen durch einen Montagesockel oder durch die
Bodenfläche bedeckt ist, installieren Sie zusätzliche Sockel mit einer
Mindesthöhe von 30 mm unter den Standfüßen des Außengeräts.
3) In kalten Gegenden darf kein Ablaufschlauch mit dem Außengerät
verwendet werden.
(Andernfalls kann das ablaufende Wasser gefrieren, was die
Heizleistung beeinträchtigt.)
3.
Kältemittelleitungen
VORSICHT
• Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung
zu vermeiden.)
• Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden
Sie für das Kältemittel R410A geeignetes Kältemittelöl.)
• Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und
einen Gasaustritt zu vermeiden.
Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus und ziehen Sie die Überwurfmuttern 3 oder 4
Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.
Bördelmutter
Kein Kältemittelöl auf die Bördelmutter
auftragen, und die Mutter nicht mit einem
übermäßigen Anzugsmoment festziehen.
7
[Hier Öl auftragen]
Kein Kältemaschinenöl auf
die Außenseite auftragen.
Anzugsdrehmoment der Überwurfmuttern
Überwurfmutter
für φ6,4
Überwurfmutter
für φ9,5
Überwurfmutter
für φ12,7
Überwurfmutter
für φ15,9
Kältemaschinenöl auf die
Innenseite der Bördelung
auftragen.
Schraubenschlüssel
Leitungsverbindung
14,2-17,2 N • m
(144-175 kgf • cm)
48,1-59,7 N • m
32,7-39,9 N • m
(490-610 kgf • cm)
(333-407 kgf • cm)
49,5-60,3 N • m
Anzugsdrehmoment für Zugangskappe
(505-615 kgf • cm)
61,8-75,4 N • m
(630-769 kgf • cm)
Wasserablaufloch
Unterer Rahmen
Ablaufstopfen
Schlauch (handelsüblich,
Innendurchmesser 16 mm)
[Festziehen]
Drehmomentschlüssel
Bördelmutter
Anzugsdrehmomentfür Ventilkappe
Gasrohr
Flüssigkeitsrohr
26,5-32,3 N • m
(270-330 kgf • cm)
10,8-14,7 N • m
(110-150 kgf • cm)
Bei gleichzeitigem
Drücken
nDeutsch
