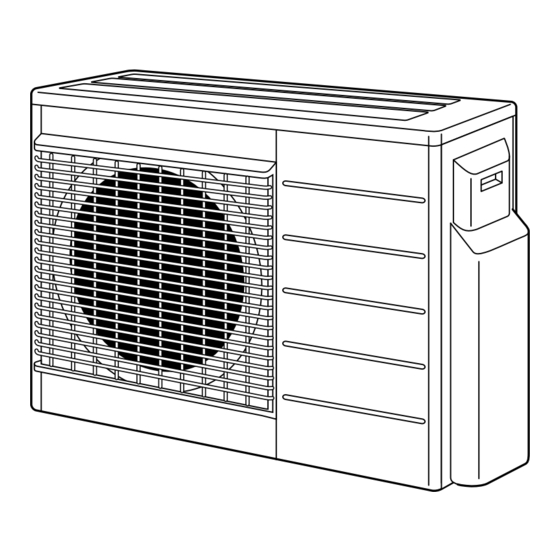

- Seite 1 INSTALLATIONS- ANLEITUNG R410A Split Series Modelle 3MXS40K3V1B2 3MXS52E4V1B2 3AMX52E4V1B2...
- Seite 2 3P400875-1...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und VORSICHT WARNUNG ....Die Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. VORSICHT ....Die Missachtung dieser Anweisungen kann zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen ernsthaft sein können. - Seite 5 Sicherheitshinweise VORSICHT • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
-
Seite 6: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 7: Zeichnung Für Die Installation Des Innen-/Außengeräts
Zeichnung für die Installation des Innen-/Außengeräts Informationen zur Installation der Innengeräte finden Sie in der mit den Geräten mitgelieferten Installationsanleitung. (Die Abbildung zeigt ein wandmontiertes Gerät.) VORSICHT • Schließen Sie die integrierte Zweigleitung und das Außengerät nicht an, wenn Sie nur Rohrleitungsarbeiten ohne Anschluss des Innengeräts ausführen, um zu einem späteren Zeitpunkt ein weiteres Innengerät anzuschließen. -
Seite 8: Hinweise Zur Installation
Installation • Installieren Sie das Gerät horizontal. • Das Gerät kann direkt an einer Betonveranda oder an einer stabilen Stelle installiert werden, wenn ein ordnungsgemäßer Wasserablauf gewährleistet ist. • Wenn die Vibration möglicherweise auf das Gebäude übertragen wird, verwenden Sie ein vibrationsbeständiges Gummi (bauseitig zu liefern). -
Seite 9: Richtlinie Für Die Installation Des Außengeräts
Richtlinie für die Installation des Außengeräts • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Abgasseite höchstens 1200 mm betragen. Bei Wänden an zwei Seiten Bei Wand auf eine Seite Mehr als 100... -
Seite 10: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen Installieren des Außengeräts 1) Ziehen Sie zur Installation des Außengeräts die "Hinweise zur Auswahl des Standorts" und die "Zeichnung für die Installation des Innen-/Außengeräts" zu Rate. 2) Falls Arbeiten am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren. Verlegung der Abwasserleitung 1) Verwenden Sie den Ablaufstopfen für die Abwasserleitung. -
Seite 11: Entlüftung Und Überprüfung Auf Gasundichtigkeiten
Verlegen der Kältemittelleitungen Entlüftung und Überprüfung auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. • R410A muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben werden. -
Seite 12: Nachfüllen Von Kältemittel
Verlegen der Kältemittelleitungen Nachfüllen von Kältemittel Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds. Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird. -
Seite 13: Aufdornen Des Rohrendes
Verlegen der Kältemittelleitungen Verlegen der Kältemittelleitungen Wand Achten Sie darauf, eine Kappe anzubringen. Hinweise zur Handhabung von Kältemittelleitungen Regen Wenn keine Aufweitungskappe 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz zur Verfügung steht, so decken Sie die Rohröffnung mit Band ab, und Feuchtigkeit. -
Seite 14: Verwenden Der Reduzierstücke
Verwenden der Reduzierstücke Nr.1 Nr.2 Nr.3 Nr.4 Nr.5 Nr.6 φ15,9 φ12,7 φ15,9 φ12,7 φ15,9 φ15,9 → φ12,7 → φ9,5 → φ12,7 → φ9,5 → φ9,5 → φ9,5 Dichtung (1) Dichtung (2) Reduzierdichtung Verwenden Sie die mit dem Gerät mitgelieferten Reduzierstücke wie unten beschrieben. 1) Schließen Sie ein Rohr mit φ12,7 an einen Gasanschluss für φ15,9 an: Nr. -
Seite 15: Erzwungener Betrieb
Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. Schließen 2) Führen Sie die Zwangskühlung aus. 3) Schließen Sie nach fünf bis zehn Minuten das Absperrventil Gas- Sechskant-... - Seite 16 • Schließen Sie das Stromversorgungskabel nicht an das Innengerät an. Andernfalls besteht Stromschlag- und Brandgefahr. Das Gerät entspricht EN/IEC 61000-3-12 gemäß folgender Tabelle: Modell Konformität mit EN/IEC 61000-3-12 Außengerät Raum Raum 3MXS40K3V1B2 NEIN Netzanschlusskabel 3-core 2,5 mm² oder mehr 3MXS52E4V1B2 H05RN 3AMX52E4V1B2 Raum Raum Überzeugen Sie sich davon, dass die Verkabelung...
-
Seite 17: Prioritäts-Raumeinstellung
Prioritäts-Raumeinstellung • Um die Prioritäts-Raumeinstellung zu verwenden, müssen nach der Installation des Geräts Anfangseinstellungen vorgenommen werden. Erläutern Sie dem Kunden die Prioritäts-Raumeinstellungen wie nachfolgend beschrieben und ermitteln Sie, ob der Kunde die Prioritäts-Raumeinstellung verwenden möchte oder nicht. Die Einstellung in Gäste- und Wohnzimmern ist empfehlenswert. Informationen zur Funktion "Prioritäts- Wartungs-PCB Raumeinstellung"... -
Seite 18: Einstellung Des Geräuscharmen Betriebs Nachts
Einstellung des geräuscharmen Betriebs Nachts • Wenn der geräuscharme Betrieb Nachts verwendet werden soll, müssen nach der Installation des Geräts Anfangseinstellungen vorgenommen werden. Wartungs-PCB Erläutern Sie dem Kunden den Modus "Geräuscharmer Betrieb Nachts" wie nachfolgend beschrieben und ermitteln Sie, ob der Kunde die Funktion "Geräuscharmer Betrieb Nachts"... -
Seite 19: Überprüfung Auf Verdrahtungsfehler
Testbetrieb • Messen Sie vor Beginn des Testlaufs die Spannung an der Primärseite des Unterbrechers. Die Spannung muss 220-240 V betragen. • Überprüfen Sie, dass alle Flüssigkeits- und Gas-Absperrventile vollständig geöffnet sind. • Überprüfen Sie, dass die Rohrleitungen und Kabel alle übereinstimmen. Der Überprüfung auf Verdrahtungsfehler kann ganz einfach für Unterboden-Verkabelungen verwendet werden, die nicht direkt geprüft werden können. -
Seite 20: Zu Überprüfende Komponenten
Testbetrieb Testbetrieb 1) Um den Kühlbetrieb zu testen, stellen Sie das Gerät auf die niedrigste Temperatur ein. Um den Heizbetrieb zu testen, stellen Sie das Gerät auf die höchste Temperatur ein. (Abhängig von der Raumtemperatur ist möglicherweise nur Heizen oder Kühlen (jedoch nicht beides) möglich.) 2) Nachdem das Gerät gestoppt wurde, startet es für ca. - Seite 24 3P401524-2 2015.02...
