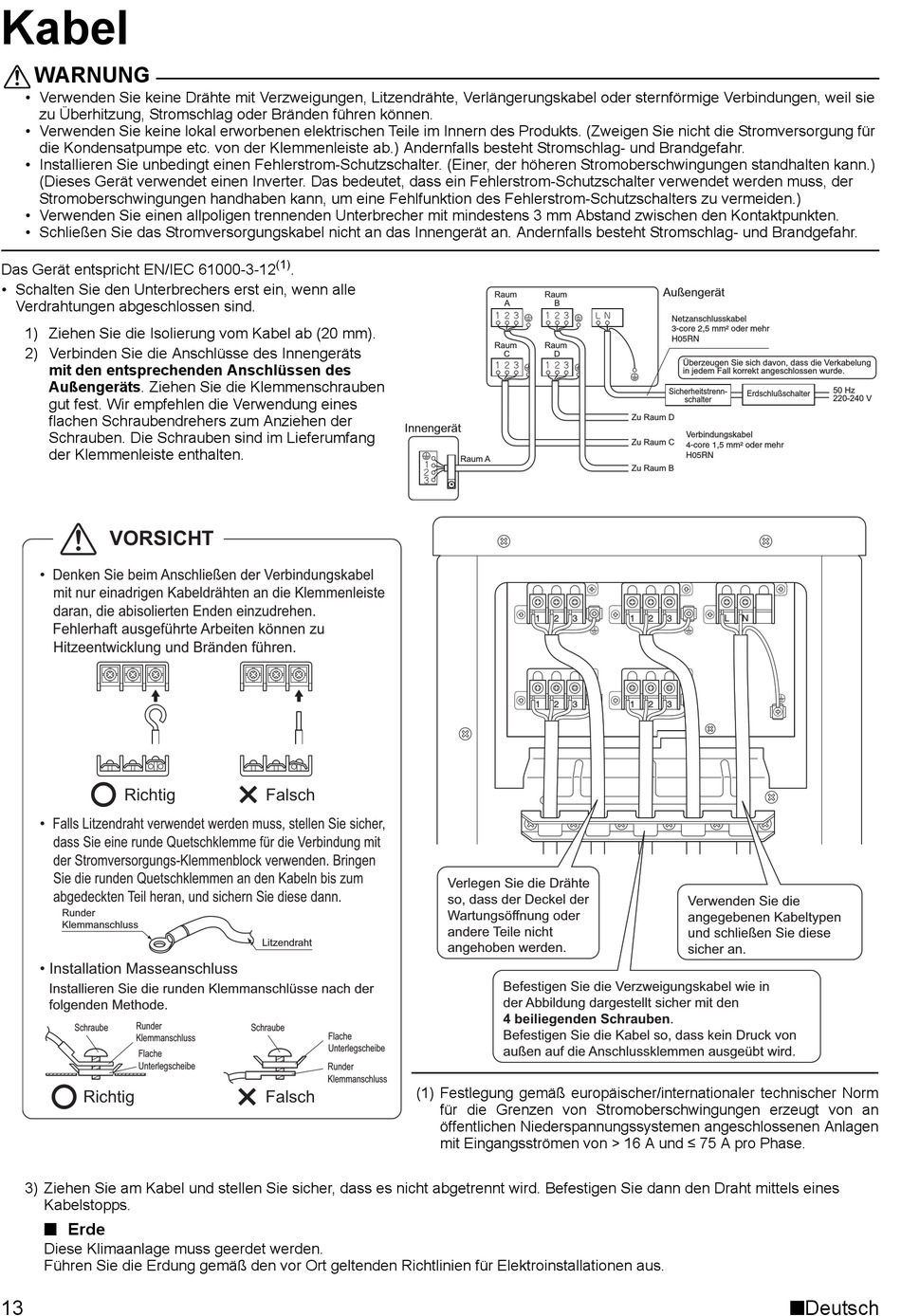

Daikin 3MXS68G3V1B2 Installationsanleitung Seite 16

Kabel
WARNUNG
• Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie
zu Überhitzung, Stromschlag oder Bränden führen können.
• Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für
die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr.
• Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. (Einer, der höheren Stromoberschwingungen standhalten kann.)
(Dieses Gerät verwendet einen Inverter. Das bedeutet, dass ein Fehlerstrom-Schutzschalter verwendet werden muss, der
Stromoberschwingungen handhaben kann, um eine Fehlfunktion des Fehlerstrom-Schutzschalters zu vermeiden.)
• Verwenden Sie einen allpoligen trennenden Unterbrecher mit mindestens 3 mm Abstand zwischen den Kontaktpunkten.
• Schließen Sie das Stromversorgungskabel nicht an das Innengerät an. Andernfalls besteht Stromschlag- und Brandgefahr.
Das Gerät entspricht EN/IEC 61000-3-12
• Schalten Sie den Unterbrechers erst ein, wenn alle
Verdrahtungen abgeschlossen sind.
1) Ziehen Sie die Isolierung vom Kabel ab (20 mm).
2) Verbinden Sie die Anschlüsse des Innengeräts
mit den entsprechenden Anschlüssen des
Außengeräts. Ziehen Sie die Klemmenschrauben
gut fest. Wir empfehlen die Verwendung eines
flachen Schraubendrehers zum Anziehen der
Schrauben. Die Schrauben sind im Lieferumfang
der Klemmenleiste enthalten.
VORSICHT
• Denken Sie beim Anschließen der Verbindungskabel
mit nur einadrigen Kabeldrähten an die Klemmenleiste
daran, die abisolierten Enden einzudrehen.
Fehlerhaft ausgeführte Arbeiten können zu
Hitzeentwicklung und Bränden führen.
Richtig
• Falls Litzendraht verwendet werden muss, stellen Sie sicher,
dass Sie eine runde Quetschklemme für die Verbindung mit
der Stromversorgungs-Klemmenblock verwenden. Bringen
Sie die runden Quetschklemmen an den Kabeln bis zum
abgedeckten Teil heran, und sichern Sie diese dann.
Runder
Klemmanschluss
• Installation Masseanschluss
Installieren Sie die runden Klemmanschlüsse nach der
folgenden Methode.
Runder
Schraube
Klemmanschluss
Flache
Unterlegscheibe
Richtig
3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines
Kabelstopps.
n Erde
Diese Klimaanlage muss geerdet werden.
Führen Sie die Erdung gemäß den vor Ort geltenden Richtlinien für Elektroinstallationen aus.
13
(1)
.
Innengerät
Falsch
Litzendraht
Schraube
Flache
Unterlegscheibe
Runder
Klemmanschluss
(1) Festlegung gemäß europäischer/internationaler technischer Norm
Falsch
Raum Raum
A B
Raum Raum
C D
Raum A
Verlegen Sie die Drähte
so, dass der Deckel der
Wartungsöffnung oder
andere Teile nicht
angehoben werden.
Befestigen Sie die Verzweigungskabel wie in
der Abbildung dargestellt sicher mit den
4 beiliegenden Schrauben.
Befestigen Sie die Kabel so, dass kein Druck von
außen auf die Anschlussklemmen ausgeübt wird.
für die Grenzen von Stromoberschwingungen erzeugt von an
öffentlichen Niederspannungssystemen angeschlossenen Anlagen
mit Eingangsströmen von > 16 A und ≤ 75 A pro Phase.
Außengerät
Netzanschlusskabel
3-core 2,5 mm² oder mehr
H05RN
Überzeugen Sie sich davon, dass die Verkabelung
in jedem Fall korrekt angeschlossen wurde.
Sicherheitstrenn-
Erdschlußschalter
schalter
Zu Raum D
Verbindungskabel
Zu Raum C
4-core 1,5 mm² oder mehr
H05RN
Zu Raum B
L N
Verwenden Sie die
angegebenen Kabeltypen
und schließen Sie diese
sicher an.
nDeutsch
50 Hz
220-240 V
