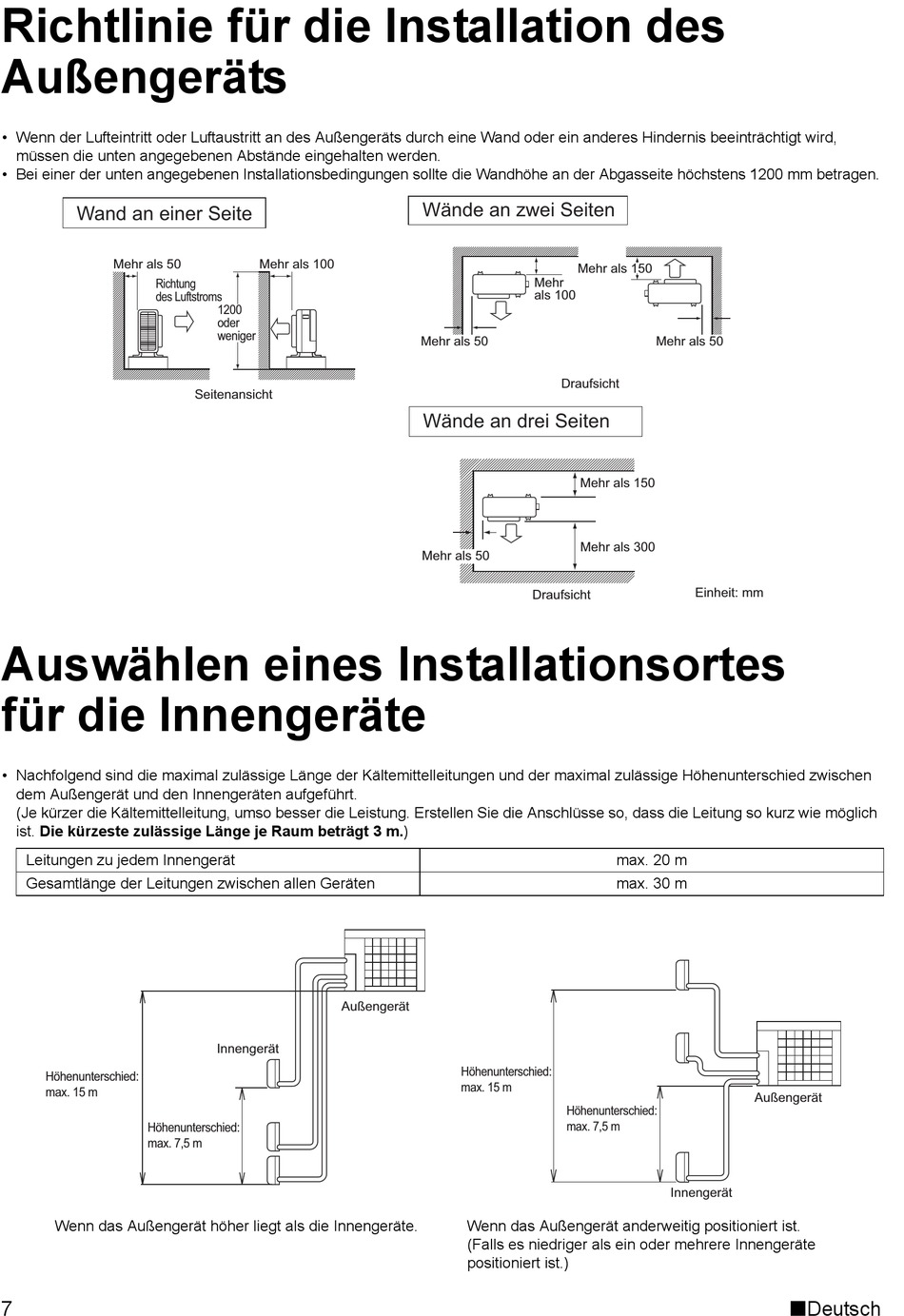

Richtlinie für die Installation des
Außengeräts
• Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird,
müssen die unten angegebenen Abstände eingehalten werden.
• Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Abgasseite höchstens 1200 mm betragen.
Wand an einer Seite
Mehr als 50
Richtung
des Luftstroms
Auswählen eines Installationsortes
für die Innengeräte
• Nachfolgend sind die maximal zulässige Länge der Kältemittelleitungen und der maximal zulässige Höhenunterschied zwischen
dem Außengerät und den Innengeräten aufgeführt.
(Je kürzer die Kältemittelleitung, umso besser die Leistung. Erstellen Sie die Anschlüsse so, dass die Leitung so kurz wie möglich
ist. Die kürzeste zulässige Länge je Raum beträgt 3 m.)
Leitungen zu jedem Innengerät
Gesamtlänge der Leitungen zwischen allen Geräten
Höhenunterschied:
max. 15 m
Höhenunterschied:
max. 7,5 m
Wenn das Außengerät höher liegt als die Innengeräte.
7
Mehr als 100
1200
oder
weniger
Seitenansicht
Außengerät
Innengerät
Wände an zwei Seiten
Mehr als 150
Mehr
als 100
Mehr als 50
Draufsicht
Wände an drei Seiten
Mehr als 150
Mehr als 300
Mehr als 50
Draufsicht
Höhenunterschied:
max. 15 m
Höhenunterschied:
max. 7,5 m
Wenn das Außengerät anderweitig positioniert ist.
(Falls es niedriger als ein oder mehrere Innengeräte
positioniert ist.)
Mehr als 50
Einheit: mm
max. 20 m
max. 30 m
Außengerät
Innengerät
Deutsch
