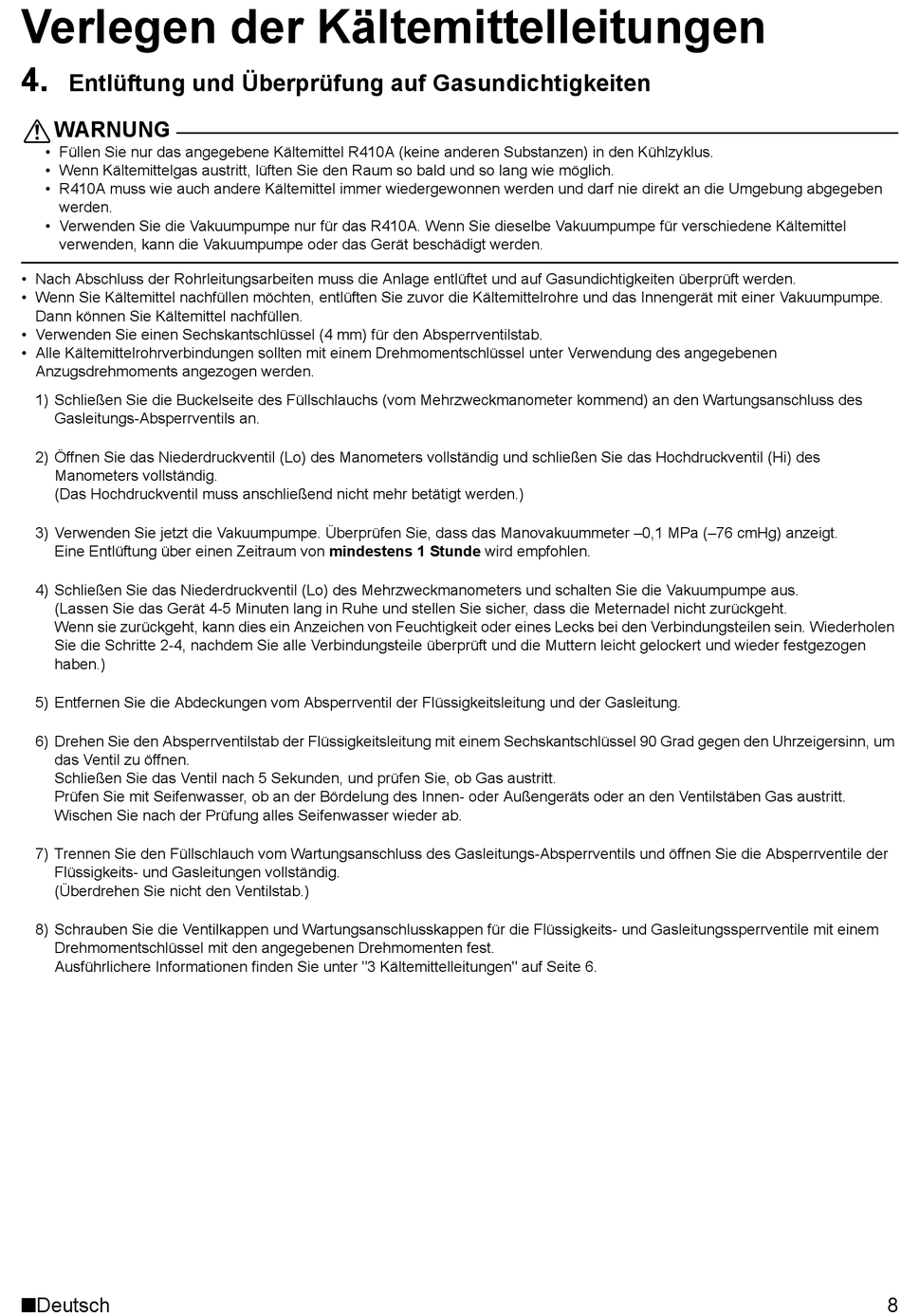

Daikin 3MXS68G3V1B2 Installationsanleitung Seite 11

Verlegen der Kältemittelleitungen
4.
Entlüftung und Überprüfung auf Gasundichtigkeiten
WARNUNG
• Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus.
• Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich.
• R410A muss wie auch andere Kältemittel immer wiedergewonnen werden und darf nie direkt an die Umgebung abgegeben
werden.
• Verwenden Sie die Vakuumpumpe nur für das R410A. Wenn Sie dieselbe Vakuumpumpe für verschiedene Kältemittel
verwenden, kann die Vakuumpumpe oder das Gerät beschädigt werden.
• Nach Abschluss der Rohrleitungsarbeiten muss die Anlage entlüftet und auf Gasundichtigkeiten überprüft werden.
• Wenn Sie Kältemittel nachfüllen möchten, entlüften Sie zuvor die Kältemittelrohre und das Innengerät mit einer Vakuumpumpe.
Dann können Sie Kältemittel nachfüllen.
• Verwenden Sie einen Sechskantschlüssel (4 mm) für den Absperrventilstab.
• Alle Kältemittelrohrverbindungen sollten mit einem Drehmomentschlüssel unter Verwendung des angegebenen
Anzugsdrehmoments angezogen werden.
1) Schließen Sie die Buckelseite des Füllschlauchs (vom Mehrzweckmanometer kommend) an den Wartungsanschluss des
Gasleitungs-Absperrventils an.
2) Öffnen Sie das Niederdruckventil (Lo) des Manometers vollständig und schließen Sie das Hochdruckventil (Hi) des
Manometers vollständig.
(Das Hochdruckventil muss anschließend nicht mehr betätigt werden.)
3) Verwenden Sie jetzt die Vakuumpumpe. Überprüfen Sie, dass das Manovakuummeter –0,1 MPa (–76 cmHg) anzeigt.
Eine Entlüftung über einen Zeitraum von mindestens 1 Stunde wird empfohlen.
4) Schließen Sie das Niederdruckventil (Lo) des Mehrzweckmanometers und schalten Sie die Vakuumpumpe aus.
(Lassen Sie das Gerät 4-5 Minuten lang in Ruhe und stellen Sie sicher, dass die Meternadel nicht zurückgeht.
Wenn sie zurückgeht, kann dies ein Anzeichen von Feuchtigkeit oder eines Lecks bei den Verbindungsteilen sein. Wiederholen
Sie die Schritte 2-4, nachdem Sie alle Verbindungsteile überprüft und die Muttern leicht gelockert und wieder festgezogen
haben.)
5) Entfernen Sie die Abdeckungen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung.
6) Drehen Sie den Absperrventilstab der Flüssigkeitsleitung mit einem Sechskantschlüssel 90 Grad gegen den Uhrzeigersinn, um
das Ventil zu öffnen.
Schließen Sie das Ventil nach 5 Sekunden, und prüfen Sie, ob Gas austritt.
Prüfen Sie mit Seifenwasser, ob an der Bördelung des Innen- oder Außengeräts oder an den Ventilstäben Gas austritt.
Wischen Sie nach der Prüfung alles Seifenwasser wieder ab.
7) Trennen Sie den Füllschlauch vom Wartungsanschluss des Gasleitungs-Absperrventils und öffnen Sie die Absperrventile der
Flüssigkeits- und Gasleitungen vollständig.
(Überdrehen Sie nicht den Ventilstab.)
8) Schrauben Sie die Ventilkappen und Wartungsanschlusskappen für die Flüssigkeits- und Gasleitungssperrventile mit einem
Drehmomentschlüssel mit den angegebenen Drehmomenten fest.
Ausführlichere Informationen finden Sie unter "3 Kältemittelleitungen" auf Seite 6.
