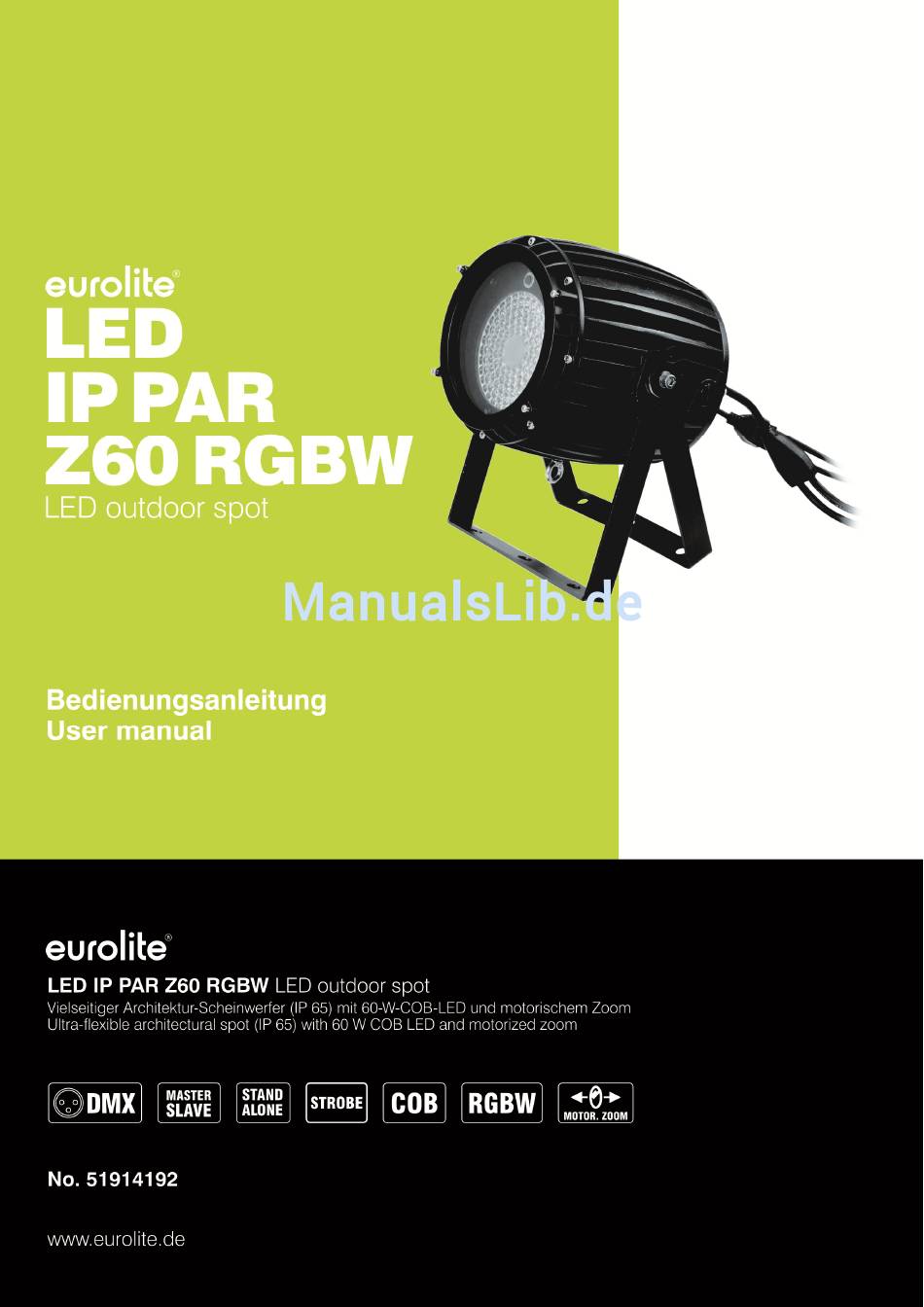

EuroLite LED IP PAR Z60 RGBW Bedienungsanleitung

EuroLite LED IP PAR Z60 RGBW Bedienungsanleitung

Led outdoor spot
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite LED IP PAR Z60 RGBW

Inhaltszusammenfassung für EuroLite LED IP PAR Z60 RGBW

  • Seite 2: Inhaltsverzeichnis

    Diese Bedienungsanleitung gilt für die Artikelnummer 51914192 This user manual is valid for the article number 51914192 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/36 00106191, Version 1.0...

  • Seite 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED IP PAR Z60 RGBW entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.

  • Seite 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Architektur-Scheinwerfer, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100-240 V, 50/60 Hz Wechselspannung zugelassen. Das Gerät ist gegen Strahlwasser geschützt (Schutzart IP 65) und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden.

  • Seite 6: Gerätebeschreibung

    Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z.

  • Seite 7: Installation

    (6) Spannungsversorgungsein-/ausgang (7) Entlüftungsschraube (8) Enter-Taste (9) Menu-Taste (10) Display (11) Down-Taste (12) Up-Taste (13) DMX-Ein-/Ausgang INSTALLATION Befestigung Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.

  • Seite 8: Überkopfmontage

    Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Seite 9: Dmx512-Ansteuerung

    Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Schnellverschlussglied des Sicherungsseils in der dafür vorgesehenen Fangsicherung ein und führen Sie das Sicherungsseil über die Traverse bzw.

  • Seite 10: Master/Slave-Betrieb

    Achtung: Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (–) Ω und Signal (+) ein 120- -Widerstand eingelötet ist. Der DMX-Anschluss lässt sich bei dieser Serie über einen DMX-Adapter oder spezielle DMX Verbindungskabel realisieren.

  • Seite 11: Bedienung

    Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Standalone-Modus Der LED IP PAR Z60 RGBW lässt sich im Standalone-Betrieb ohne DMX-Controller einsetzen. Trennen Sie dazu der LED IP PAR Z60 RGBW vom DMX-Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z.
  • Seite 12 Ansprechverhalten Halogenlampe, SQR. - Exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe, ISQR. - Umgekehrt exponentielle Dimmerkurve, Ansprechverhalten Halogenlampe, SCUR. - S-förmige Dimmerkurve, Ansprechverhalten Halogenlampe Display-Abschaltung DISPLAY ON – immer an 2 OFF 2 OFF – Abschaltung nach 2 Minuten Tastensperre YES – Tastensperre nach 2 Minuten. LOCK YES/NO Um die Tastensperre aufzuheben, eine...

  • Seite 13: Dmx-Modus

    Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der LED IP PAR Z60 RGBW korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert. Werden mehrere LED IP PAR Z60 RGBW auf eine Adresse definiert, arbeiten sie synchron.

  • Seite 14: Dmx-Protokoll

    DMX-Protokoll 5-Kanal-Modus Steuerkanal 1 - Rot Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Rot (0=aus, 255=100% rot) Steuerkanal 2 - Grün Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% Grün (0=aus, 255=100% grün) Steuerkanal 3 - Blau Decimal Hexad.
  • Seite 15 Steuerkanal 7 - Strobe Decimal Hexad. Percentage S/F Eigenschaft 00 05 0% 2% Keine Funktion 6 20 06 14 2% 8% Strobe-Effekt (asynchron) mit zunehmender Geschwindigkeit 21 60 15 3C 8% 24% Strobe-Effekt (synchron) mit zunehmender Geschwindigkeit 61 100 3D 64 24% 39% Strobe-Effekt (Sinuskurve) mit zunehmender Geschwindigkeit Strobe-Effekt über Zufallsgenerator mit zunehmender...
  • Seite 16 Steuerkanal 8 - Farb-Presets, interne Programme Decimal Hexad. Percentage S/F Eigenschaft Keine Funktion CT01 - Farbeinstellung aus Control Board 0A 2% (CUSTOM, custom color set) CT02 - Farbeinstellung aus Control Board 0F 4% (CUSTOM, custom color set) CT03 - Farbeinstellung aus Control Board (CUSTOM, custom color set) CT04 - Farbeinstellung aus Control Board (CUSTOM, custom color set)

  • Seite 17: Reinigung Und Wartung

    Steuerkanal 11 - Dimmerkurven Decimal Hexad. Percentage S/F Eigenschaft 0 10 00 0A 0% 6% Dimmerkurve aus Control Board Einstellung 11 20 0B 14 6% 18% Lineare Dimmerkurve, Ansprechverhalten LED 21 30 15 1E 18% 29% Exponentielle Dimmerkurve, Ansprechverhalten LED 31 40 1F 28 30% 41%...

  • Seite 18: Technische Daten

    60° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Zubehör: EUROLITE 230V-Leitung für LED IP PAR/IP Pad 5m Best.-Nr. 51914149 EUROLITE DMX-Leitung für LED IP Par, 5m Best.-Nr. 51914150 EUROLITE Netzanschlusskabel IP-Par, 1,8m, 230V Best.-Nr. 51914151 EUROLITE DMX-Adapter OUT LED IP-Par 1m Best.-Nr.

  • Seite 19: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED IP PAR Z60 RGBW. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 20: Health Hazard

    Always plug in the power plug last. The power plug must always be inserted without force. Make sure that the plug is tightly connected with the outlet. Never let the power-cord come into contact with other cables! Handle the power-cord and all connections with the mains with particular caution! Never touch them with wet hands, as this could lead to mortal electrical shock.
  • Seite 21 The maximum relative humidity is 100 % with an ambient temperature of 25° C. This device must only be operated in an altitude between -20 and 2000 m over NN. This device is designed for professional use. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.

  • Seite 22: Description Of The Device

    DESCRIPTION OF THE DEVICE Features Ultra-flexible architectural spot (IP 65) with 60 W COB LED and motorized zoom • Equipped with a 60 W COB LED in the colors red, green, blue and white • Flicker-free projection • 5, 7 or 11 DMX channels selectable •...

  • Seite 23: Installation

    (6) Power input/output (7) Vent screw (8) Enter button (9) Menu button (10) Display (11) Down button (12) Up button (13) DMX input/output INSTALLATION Attachment The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. The device must be installed out of the reach of people.

  • Seite 24: Overhead Rigging

    Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Seite 25: Dmx512 Control

    The manufacturer cannot be made liable for damages caused by incorrect installations or insufficient safety precautions! Install the safety bond by inserting the quick link in the attachment eyelet of the device. Pull the safety bond over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the fixation screw. The maximum drop distance must never exceed 20 cm.

  • Seite 26: Master/Slave Operation

    Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the device you can find an XLR jack (DMX Out) and an XLR plug (DMX In), which can be used for connecting several devices.

  • Seite 27: Operation

    The device has two operating modes. It can be operated in stand-alone mode or in DMX-controlled mode via any standard DMX controller. Stand-alone Mode In the stand-alone mode, the LED IP PAR Z60 RGBW can be used without DMX-controller. Disconnect the LED IP PAR Z60 RGBW from the DMX-controller. Control Board The Control Board offers several features: you can simply set the starting address or run the pre- programmed program.
  • Seite 28 characteristics of halogen lamp, ISQR. - Inverse square dimmer curve, response characteristics of halogen lamp, SCUR. - S-shaped dimmer curve, response characteristics of halogen lamp Display shutoff ON – permanent on DISPLAY 2 OFF – shut off the display after 2 2 OFF minutes Keylock...

  • Seite 29: Dmx Mode

    The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED IP PAR Z60 RGBW will respond to the controller. Please, be sure that you don’t have any overlapping channels in order to control each LED IP PAR Z60 RGBW correctly and independently from any other fixture on the DMX-chain.

  • Seite 30: Dmx Protocol

    DMX Protocol 5 channel mode Control-channel 1 - Red Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Red (0=off, 255=100% red) Control-channel 2 - Green Decimal Hexad. Percentage Feature 0 255 00 FF 0% 100% Green (0=off, 255=100% green) Control-channel 3 - Blue Decimal Hexad.
  • Seite 31 Control-channel 7 - Strobe Decimal Hexad. Percentage Feature 00 05 0% 2% No function 6 20 06 14 2% 8% Strobe-effect (asynchron) with increasing speed 21 60 15 3C 8% 24% Strobe-effect (synchron) with increasing speed 61 100 3D 64 24% 39% Strobe-effect (sinus wave) with increasing speed 101 140...
  • Seite 32 Control-channel 8 - Color presets, internal programs Decimal Hexad. Percentage Feature 00 05 0% 2% No function 6 10 06 0A 2% 4% CT01 - Control Board setting color (CUSTOM, custom color set) 11 15 0B 0F 4% 6% CT02 - Control Board setting color (CUSTOM, custom color set) 16 20 10 14 6% 8%...

  • Seite 33: Cleaning And Maintenance

    Control-channel 11 - Dimmer curves Decimal Hexad. Percentage Feature 0 10 00 0A 0% 6% Control Board setting dimmer curve 11 20 0B 14 6% 18% Linear dimmer curve, response characteristics of LED 21 30 15 1E 18% 29% Square dimmer curve, response characteristics of LED 31 40 1F 28 30% 41%...

  • Seite 34: Technical Specifications

    Min.distance from flammable surfaces: 0.5 m Min.distance to lighted object: 0.1 m Accessory: EUROLITE 230V cable for LED IP PAR/IP Pad 5m No. 51914149 EUROLITE DMX-cable for LED IP Par, 5m No. 51914150 EUROLITE Power cable IP-Par, 1,8m, 230V No. 51914151 EUROLITE DMX-adapter OUT LED IP-Par 1m No.
  • Seite 36 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00106191 Version 1.0 Publ. 27/01/2017...
