- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PARty Color Changer Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 42110192 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00093836, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PARty entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um eine ortsfeste Leuchte für allgemeine Zwecke. Dieses Produkt ist für den Anschluss an 100-240 V AC, 50/60 Hz ~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für den privaten Gebrauch vorgesehen und nicht für professionelle Anwendungen, z. B. auf Bühnen, in Diskotheken und Theatern geeignet. -
Seite 6: Gerätebeschreibung
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, Abstürzen etc. verbunden. GERÄTEBESCHREIBUNG Features Let's go PARty –... -
Seite 7: Installation
INSTALLATION Befestigung Achtung: Festinstallation wird empfohlen! Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung des Eigengewichtes des Gerätes aushalten kann. Der Installationsort muss so gewählt werden, dass das Gerät absolut plan an einem festen, erschütterungs- freien, schwingungsfreien und feuerfesten Ort befestigt werden kann. -
Seite 8: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 9: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. Das LED Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MENU, UP, DOWN und ENTER auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. - Seite 10 Farbwechsel „Sound controlled“ (Master-Modus) A4.01 (A4.01~A4.04), 3R3G3B3W A4.02 (A4.01~A4.04), 3R A4.03 (A4.01~A4.04), 3G A4.04 (A4.01~A4.04), 3B A4.05 (A4.01~A4.04), 3R+3G A4.06 (A4.01~A4.04), 3G+3B A4.07 (A4.01~A4.04), 3R+3B A4.08 (A4.01~A4.04), 3W A4.01–A4.04 A4.09 (A4.01~A4.04), 3R+3G A4.01 A4.01-A4.19 (zunehmende A4.10 (A4.01~A4.04), 3R+3B Geschwindigkeit) A4.11 (A4.01~A4.04), 3R+3W A4.12 (A4.01~A4.04), 3G+3B A4.13 (A4.01~A4.04), 3G+3W A4.14 (A4.01~A4.04), 3B+3W...
-
Seite 11: Dmx-Gesteuerter Betrieb
Drücken Sie die MENU-Taste bis auf dem Display "d001." erscheint. Sie können nun die gewünschte DMX- Startadresse über die UP- oder DOWN-Tasten auswählen. Drücken Sie die ENTER-Taste zur Bestätigung. Nachdem Sie die Startadresse definiert haben, können Sie den LED PARty über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie das Gerät ein. -
Seite 12: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PARty. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 14: Health Hazard
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. This device falls under protection-class II and features a protective insulation. The voltage and frequency must exactly be the same as stated on the device. -
Seite 15: Operating Determinations
OPERATING DETERMINATIONS This device is a fixed general purpose luminaire. This product is allowed to be operated with an alternating voltage of 100-240 V AC, 50/60 Hz ~ and was designed for indoor use only. This device is designed for privat use and not suitable for professional use, e.g. on stages, in discotheques, theatres etc. -
Seite 16: Description Of The Device

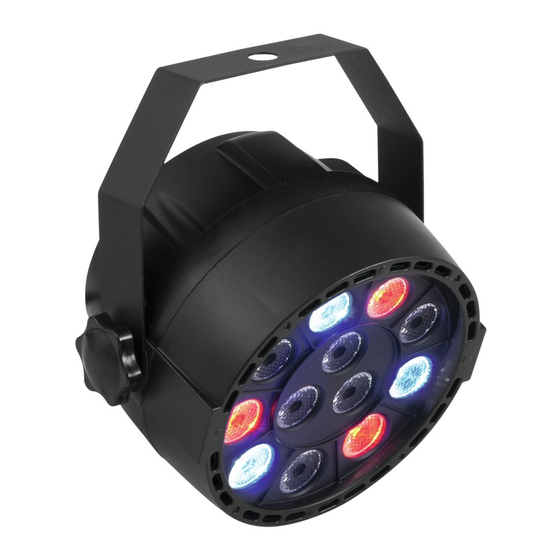

DESCRIPTION OF THE DEVICE Features Let's go PARty – handy LED color changer with DMX control • Equipped with twelve 1 W LEDs- 3 x R, 3 x G, 3 x B and 3 x W • Flicker-free projection • Functions: static colors, RGBW color blend, internal programs, color change with diverse settings, dimmer and strobe settings, Master/Slave operation •... -
Seite 17: Installation
INSTALLATION Attachment Permanent installation is recommended! Before attaching the device, make sure that the installation area can hold a minimum point load of 10 times the device's weight. The device must only be installed absolutely planar at a vibration-free, oscillation-free and fire-resistant location. -
Seite 18: Dmx512 Control
DMX512 control The wires must not come into contact with each other, otherwise the devices will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX cable and 3-pin XLR plugs and connectors in order to connect the controller with the fixture or one fixture with another. -
Seite 19: Operation
OPERATION After you connected the EUROLITE LED PARty to the mains, the device starts running. The LED display lights up and you can now choose the desired settings via the buttons MENU, UP, DOWN and ENTER. The device has two operating modes. It can be operated in stand-alone mode via the control board or in DMX-controlled mode via any standard DMX controller. - Seite 20 Color change “sound controlled” (Master Mode) A4.01 (A4.01~A4.04), 3R3G3B3W A4.02 (A4.01~A4.04), 3R A4.03 (A4.01~A4.04), 3G A4.04 (A4.01~A4.04), 3B A4.05 (A4.01~A4.04), 3R+3G A4.06 (A4.01~A4.04), 3G+3B A4.07 (A4.01~A4.04), 3R+3B A4.08 (A4.01~A4.04), 3W A4.01–A4.04 A4.09 (A4.01~A4.04), 3R+3G A4.01 A4.01-A4.19 (increasing A4.10 (A4.01~A4.04), 3R+3B speed) A4.11 (A4.01~A4.04), 3R+3W A4.12 (A4.01~A4.04), 3G+3B...
-
Seite 21: Dmx-Controlled Operation
DMX-controlled operation You can control the projectors individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The individual channels and their features are listed under DMX-protocol. Addressing The Control Board allows you to assign the DMX starting address, which is defined as the first channel from which the device will respond to the controller. -
Seite 22: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Maintenance and service operations are only to be carried out by authorized dealers.
