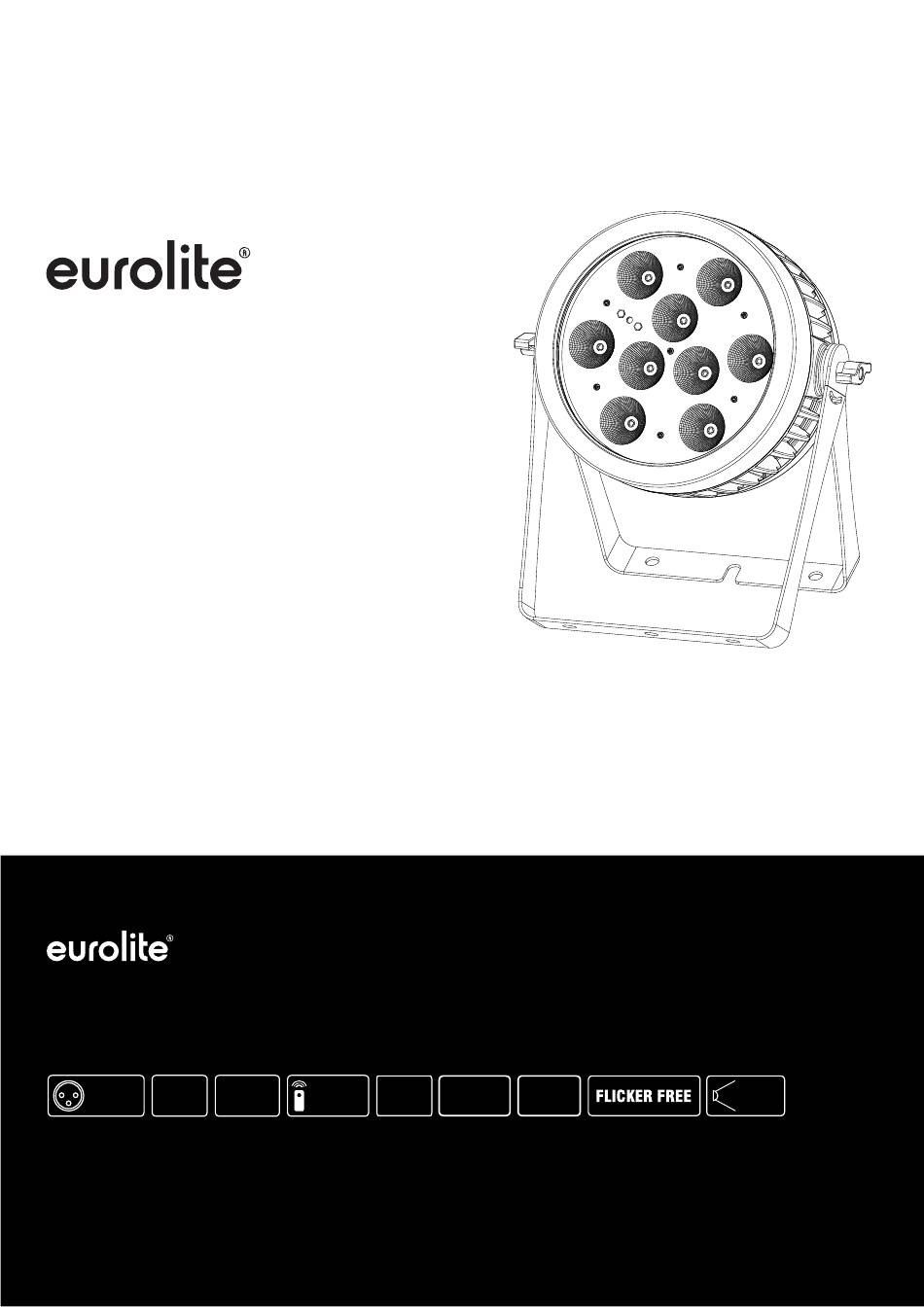

LED
IP PAR 9
UV Outdoor Spotlight
Bedienungsanleitung
User Manual
LED IP PAR 9 UV Spot
Wetterfester (IP65) Schweinwerfer mit UV-LEDs, inkl. IR-Fernbedienung
Weatherproof (IP65) spotlight with UV LEDs, incl. IR remote control
STAND
DMX
ALONE
No. 51914255
www.eurolite.de
MASTER
REMOTE
UV
SLAVE
CONTROL
IP65
STROBE
20°
Werbung
Verwandte Anleitungen für EuroLite LED IP PAR 9 Spot
Inhaltszusammenfassung für EuroLite LED IP PAR 9 Spot
- Seite 1 UV Outdoor Spotlight Bedienungsanleitung User Manual LED IP PAR 9 UV Spot Wetterfester (IP65) Schweinwerfer mit UV-LEDs, inkl. IR-Fernbedienung Weatherproof (IP65) spotlight with UV LEDs, incl. IR remote control STAND MASTER REMOTE IP65 20° STROBE ALONE SLAVE CONTROL No. 51914255 www.eurolite.de...
- Seite 2 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51914255 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00135434, Version 1.0...
- Seite 3 • Integrierte Showprogramme im Automodus • Dimmer und Strobe-Effekt • Adressierung und Einstellung über Steuereinheit mit LCD-Anzeige und 4 Bedientasten • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich • 1, 2 oder 4 DMX-Kanäle wählbar •...
- Seite 4 SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Das Produkt dient zur Beleuchtung im Innen- und Außenbereich und ist nach IP65 aufgebaut. Es darf im Betrieb im Innen- und Außenbereich montiert und betrieben werden und ist nicht dimmbar.
- Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
- Seite 6 GERÄTEBESCHREIBUNG (1) Infrarotsensor für die Fernbedienung (7) Fangseilöse (2) 3-W-UV-LEDs (8) LCD-Anzeige mit Bedientasten (3) Gehäuse (9) DMX-Ausgang (4) Feststellschraube (10) Netzanschluss (5) DMX-Eingang (11) Netzausgang (6) Druckausgleichsstopfen (12) Stand/Montagebügel 6/28 00135434, Version 1.0...
- Seite 7 INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.
- Seite 8 DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 5 Startadresse 9 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel.
- Seite 9 Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.
- Seite 10 Individuelle Helligkeit Der Modus COLOR bietet die Möglichkeit die UV LEDs in der Helligkeit individuell einzustellen. Das Gerät strahlt konstant mit dieser Einstellung. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart COLOR anzeigt. Bestätigen Sie mit der Taste ENTER.
- Seite 11 Fernbedienung IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Wählen Sie dazu im Menüpunkt INFRARED die Einstellung ON. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung und Sensor muss Sichtverbindung bestehen.
- Seite 12 DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 4 Steuerkanäle. Es kann aber auch in einen Modus mit 1 oder 2 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX-Startadresse eingestellt werden.
- Seite 13 REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.
- Seite 14 (mitgeliefert) 152,5 mm 289 mm Zubehör EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 PSSO DMX Kabel IP65 3pol 1,5m schwarz Best.-Nr. 3022783A EUROLITE IR-7 Fernbedienung Best.-Nr. 50530561 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 02.11.2021 14/28 00135434, Version 1.0...
- Seite 15 • Dimmer and strobe effect • Addressing via control panel with LCD screen and four operating buttons • Convenient wireless control via included IR remote control EUROLITE IR-7 • DMX512 control possible via any commercial DMX controller • 1, 2, or 4 DMX channels selectable •...
- Seite 16 SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a spotlight for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
- Seite 17 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
- Seite 18 DESCRIPTION OF THE DEVICE (1) Infrared sensor for the remote control (7) Safety rope (2) 3 W UV LEDs (8) LCD with operating buttons (3) Housing (9) DMX output (4) Fixation screw (10) Power input (5) DMX input (11) Power output (6) Pressure compensation plug (12) Mounting/stand bracket 18/28...
- Seite 19 INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure.
- Seite 20 DMX512 CONTROL Device 1 Device 2 Device 3 Start Address 1 Start Address 5 Start Address 9 DMX Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection.
- Seite 21 The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller.
- Seite 22 Total brightness The menu point DIMMING allows adjusting the total brightness for all stand-alone operating modes. Press the MENU button so many times until DIMMING is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the desired brightness (01 = dark, 99 = bright). Confirm with the ENTER button.
- Seite 23 Remote control IR-7 The device must be activated for remote control. For this, set menu item INFRARED to ON. When actuating a button, always direct the remote control towards the sensor. There must be no obstacles between remote control and the sensor. Button Function LEDs off...
- Seite 24 DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 4 control channels. However, it can also be switched to a mode with 1 or 2 channels if different functions are required. Tobe able to operate the device with a DMX controller, the DMX starting address must be set.
- Seite 25 CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.
- Seite 26 (provided) 152,5 mm 289 mm Accessories EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372 PSSO DMX cable IP65 3pin 1.5m black No. 3022783A EUROLITE IR-7 Remote Control No. 50530561 All information is subject to change without prior notice. © 02.11.2021 26/28 00135434, Version 1.0...
- Seite 27 27/28 00135434, Version 1.0...
- Seite 28 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00125564.docx Version 1.0 Publ. 02/11/2021...
