Inhaltszusammenfassung für EuroLite LED Par-64 HCL
-
Seite 3: Inhaltsverzeichnis

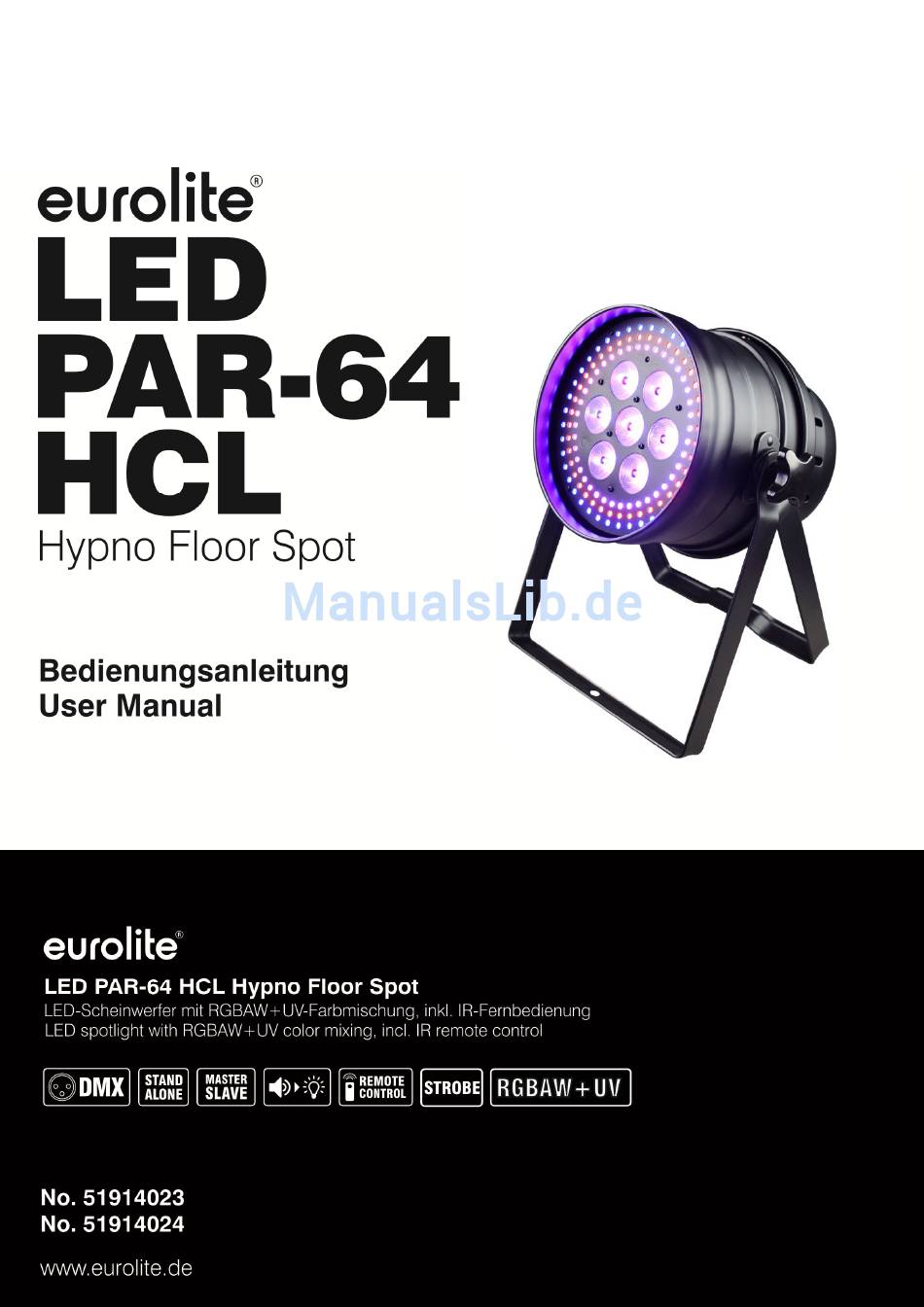

Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51914023, 51914024 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 3/36 00111142, Version 1.0... -
Seite 4: Einführung
• Stufenlose Farbmischung, Farbwechsel, Farbüberblendung, Dimmer und Strobe-Effekt • Flickerfreie Projektion • Adressierung und Einstellungen über Steuereinheit mit 4-stelliger LED-Anzeige • Bequeme Fernsteuerung per mitgelieferter IR-Fernbedienung EUROLITE IR-7 • Musiksteuerung über eingebautes Mikrofon mit einstellbarer Mikrofonempfindlichkeit • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich •... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Projektor, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 6 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60°C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen. •...
-
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Hypno-Ring 1 Bedientasten Hypno-Ring 2 DMX-Eingang Hypno-Ring 3 (10) Netzdurchschleifausgang Infrarotsensor für die Fernbedienung (11) Netzanschluss RGBAW+UV-LEDs (12) Sicherungshalter Feststellschraube (13) DMX-Ausgang Display (14) Montagebügel INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. -
Seite 8: Anschlüsse
ANSCHLÜSSE DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. Verbinden Sie den DXM-Ausgang DMX OUT des Showlasers mit dem DMX-Eingang des nächsten Geräts in der Kette. -
Seite 9: Bedienung
Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld und die Fernbedienung EUROLITE IR-7 oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. -
Seite 10: Standalone-Betrieb
Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb stehen verschiedene 3 Showprogramme zur Verfügung, die mit einer einstellbaren Geschwindigkeit ablaufen. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart Auto anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie das gewünschte Showprogramm mit den Tasten UP und DOWN. Bestätigen Sie mit der Taste ENTER. -
Seite 11: Fernbedienung Ir-7
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Drücken Sie dazu die Taste MENU so oft, bis das Display SLAU anzeigt. -
Seite 12: Dmx-Betrieb
DMX-Betrieb Anzahl der DMX-Kanäle und DMX-Startadresse einstellen Für den Betrieb über einen Controller mit DMX512-Protokoll verfügt das Gerät über 24 Steuerkanäle. Es kann aber auch in einen Modus mit 3, 6, oder 7 Kanälen umgeschaltet werden, wenn andere Funktionen benötigt werden. Damit das Gerät vom Controller angesteuert werden kann, muss außerdem die DMX- Startadresse für den ersten DMX-Kanal eingestellt werden. - Seite 13 7-Kanal-Modus Kanal Wert Funktion Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% RGBAW+UV-LEDs 000 – 009 Keine Funktion Strobe-Effekt 000 – 255 Strobe mit zunehmender Geschwindigkeit RGBAW+UV-LEDs 000 – 009 Keine Funktion 010 – 019 020 – 029 Grün 030 – 039 Blau 040 –...
- Seite 14 24-Kanal-Modus Kanal Wert Funktion Master-Dimmer 000 – 255 Gesamthelligkeit 0-100% RGBAW+UV-LEDs Strobe-Effekt 000 – 255 Strobe mit zunehmender Geschwindigkeit RGBAW+UV-LEDs 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Weiß 0-100% 000 –...
-
Seite 15: Reinigung Und Wartung
000 – 009 Keine Funktion Programm 1: Farbwechsel RGBAW+UV-LEDs + 010 – 049 Hypno-Ringe 050 – 089 Programm 2: Farbwechsel RGBAW+UV-LEDs Interne Programme 090 – 129 Programm 3: Farbwechsel RGB-LEDs RGBAW+UV-LEDs Programm 1: Farbwechsel RGBAW+UV-LEDs + 130 – 169 und Hypno-Ringe Hypno-Ringe 170 –... -
Seite 16: Technische Daten
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber Best.-Nr. 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010341 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. -
Seite 17: Introduction
• Flicker-free projection • Addressing and setting via control panel with 4-digit LED display • Convenient wireless control via included IR remote control EUROLITE IR-7 • Sound-control via built-in microphone with adjustable microphone sensitivity • DMX512 control possible via any commercial DMX controller •... -
Seite 18: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED projector for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...
-
Seite 20: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Hypno ring 1 (8) Operation buttons (2) Hypno ring 2 (9) DMX input (3) Hypno ring 3 (10) Power feed-through output (4) Infrared sensor for the remote control (11) Power input (5) RGBAW+UV LEDs (12) Fuse holder (6) Fixation screw (13) DMX output (7) Display... -
Seite 21: Connections
CONNECTIONS DMX512 control A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. Connect the output of your DMX controller to the DMX input DMX IN of the light set with a DMX cable. Connect the DMX output DMX OUT of the light set to the DMX input of the next unit in the chain. -
Seite 22: Operation
The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board and the EUROLITE IR-7 remote control or in DMX-controlled mode via any commercial DMX controller. -
Seite 23: Stand-Alone Mode
Stand-alone mode Automatic mode In automatic mode, 3 show programs are available that run at an adjustable speed. Press the MENU button so many times until Auto is indicated in the display. Confirm with the ENTER button. Use the buttons UP and DOWN to select the desired show program. Confirm with the ENTER button. -
Seite 24: Remote Control Ir-7
Interconnecting several devices (master/slave operation) Several devices may be interconnected (max. 32). Then all slave units can be synchronized and controlled with the master unit without the need for a DMX controller. The devices must be set to the corresponding operating modes. -
Seite 25: Dmx Operation
DMX operation Setting the number of DMX channels and the DMX starting address For operation with a controller with DMX512 protocol, the device is equipped with 24 control channels. However, it can also be switched to a mode with 3, 6, or 7 channels if different functions are required. To be able to operate the device with a DMX controller, the DMX starting address must be set for the first DMX channel. - Seite 26 7-channel mode Channel Value Function Master dimmer 000 – 255 Total brightness 0-100% RGBAW+UV LEDs 000 – 009 No function Strobe effect 000 – 255 Strobe with increasing speed RGBAW+UV LEDs 000 – 009 No function 010 – 019 Green 020 –...
- Seite 27 24-channel mode Channel Value Function Master dimmer 000 – 255 Total brightness 0-100% RGBAW+UV LEDs Strobe effect 000 – 255 Strobe with increasing speed RGBAW+UV LEDs 000 – 255 Red 0-100% 000 – 255 Green 0-100% 000 – 255 Blue 0-100% 000 –...
-
Seite 28: Cleaning And Maintenance
000 – 009 No function 010 – 049 Program 1: color change RGBAW+UV LEDs + hypno rings 050 – 089 Program 2: color change RGBAW+UV LEDs 090 – 129 Program 3: color change hypno rings Internal programs RGBAW+UV LEDs 130 – 169 Program 1: color change RGBAW+UV LEDs + hypno rings and hypno rings 170 –... -
Seite 29: Technical Specifications
EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE TPC-10 Coupler, black No. 59006858 EUROLITE Safety Bond A 3x600mm up to 5kg, silver No. 58010310 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 58010341 EUROLITE DMX cable XLR 3pin 3m bk No. - Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00111142 Version 1.0 Publ. 25/10/2017...
