exquisit EGSP13.2E Bedienungsanleitung Seite 9

Vollintegrierbarer geschirrspüler
Inhaltsverzeichnis

Werbung

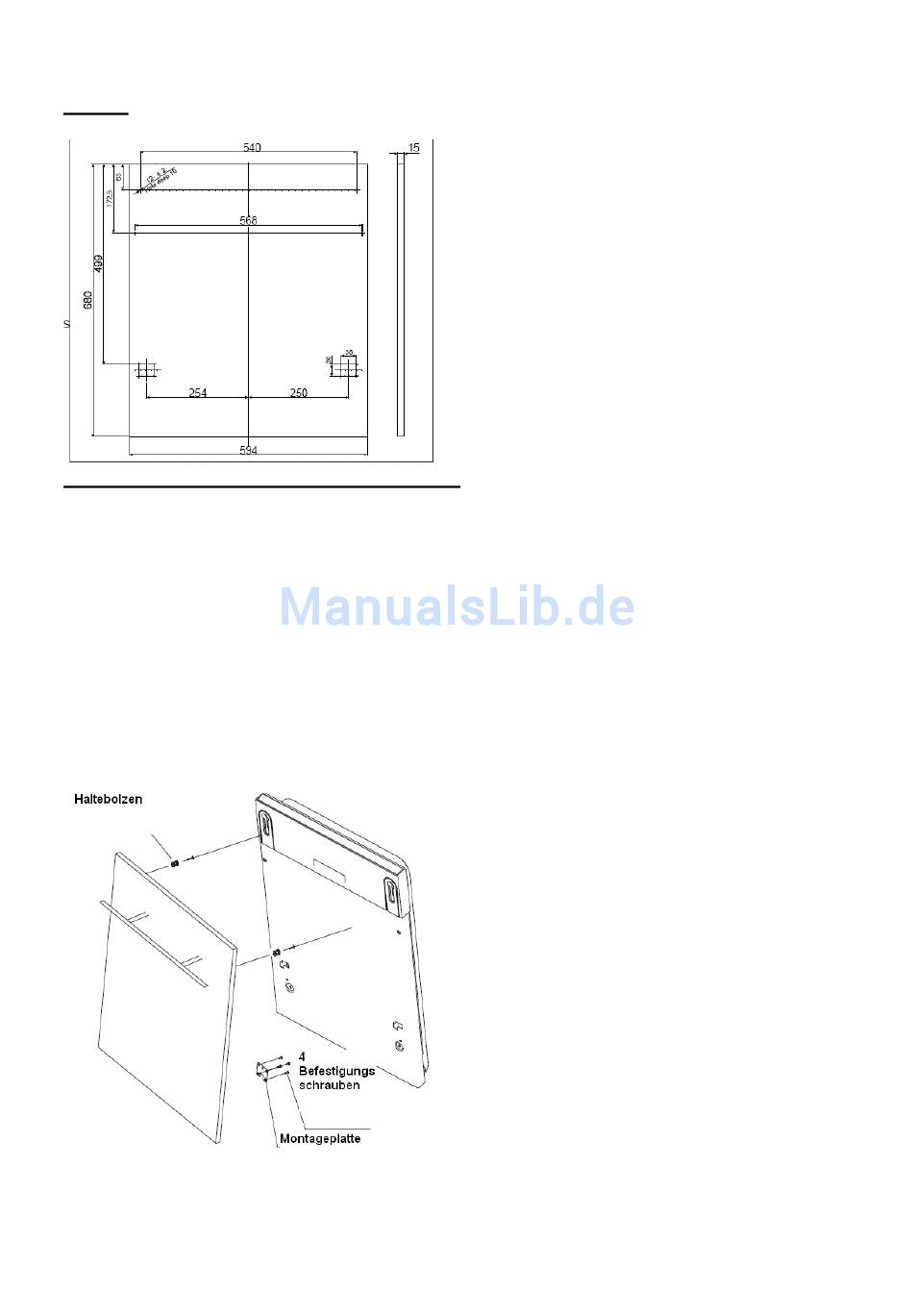

Abb. 3
Die Haltebolzen und die Montageplatte mit den 4 Schrauben (Abb.3) an der Dekor-
platte befestigen. Nun die Dekorplatte erst von oben mit den Haltebolzen einhängen
und die Montageplatte an den Schlitzen (Abb. 4a) einrasten. Nach Positionierung der
Dekorplatte diese mit Schrauben und Stiften an der Aussentür des Gerätes festma-
chen. (Abb. 4 b)
[Abb. 4a]
[Abb. 4b]
EGSP13.2E
Version E3.0 DE 09/2014
Das Anbringen der Dekorplatte sollte
lt. Zeichnung vorgenommen werden.
Mass Angaben in mm.
Seite 9 von 47
