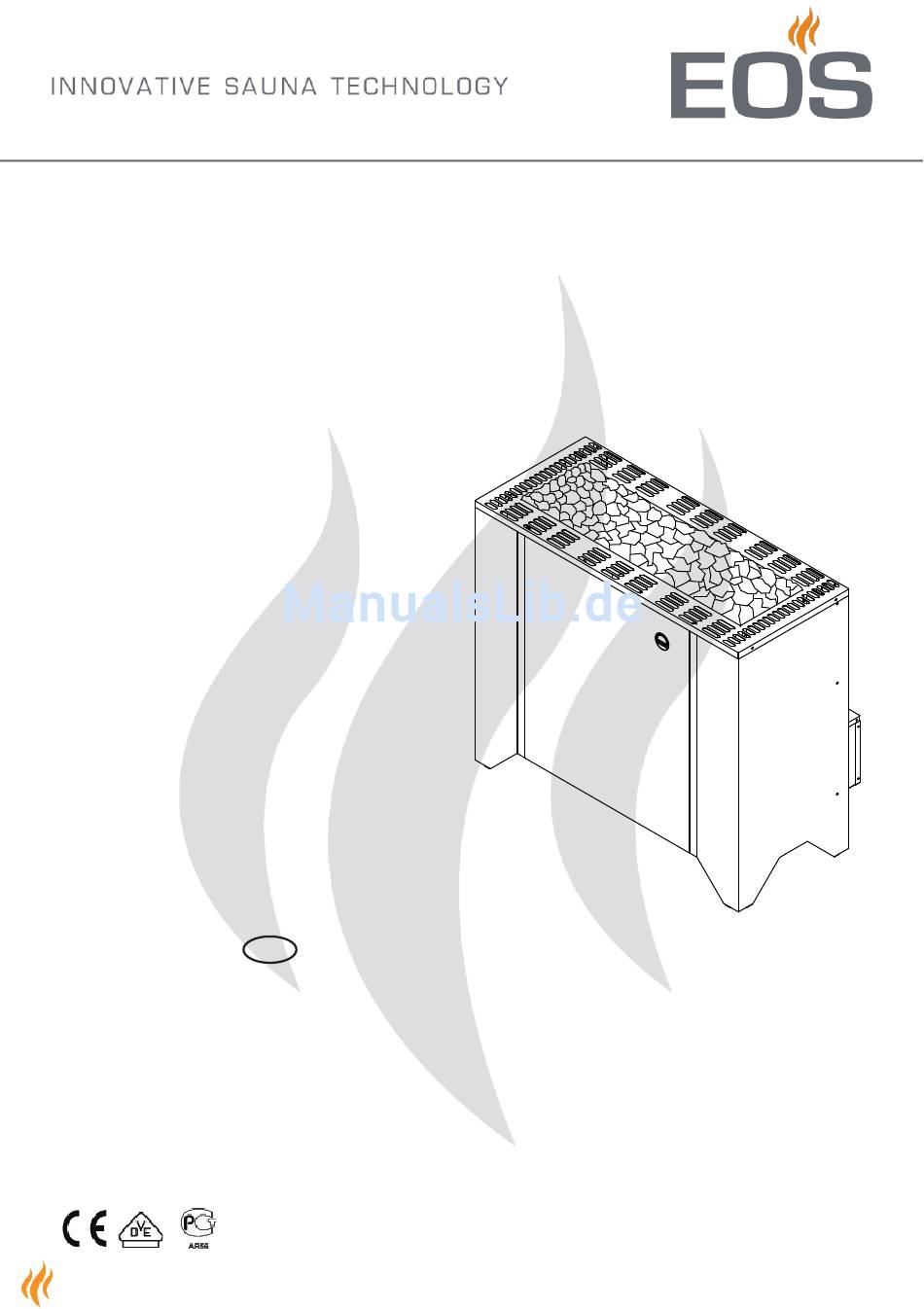

- Seite 1 Goliath (34.G 2) Montage- und Gebrauchsanweisung MADE IN GERMANY IPx4 Druck Nr. 29344084de /28.12...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung ................3 Allgemeine Hinweise ....................3 Wichtige Hinweise ....................4 Elektroanschluss ....................5 Technische Daten ....................6 Lieferumfang ......................6 18 kW ........................7 24 kW ........................8 30 / 36 kW .......................9 Montage ........................10 Mindestabstände .....................10 Fühlermontage ....................10 Montage des Abdeckschutzes am Saunaofen ............11 Saunasteine ......................12 Wartung und Pflege ....................12 Service Adresse: ....................14... -
Seite 3: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Beachten Sie, dass Sie ein optimales Sauna- Gerät erworben, mit welchem Sie lange Jah- klima nur dann erreichen, wenn die Kabine mit re Freude am Saunabaden haben werden. ihrer Zuluft und Abluft, das Saunaheizgerät Dieses Saunaheizgerät wurde nach den und das Steuergerät aufeinander abgestimmt... -
Seite 4: Wichtige Hinweise
Wichtige Hinweise teren Saunawand im unteren Bereich angebracht. Die Be- und Entlüftung darf Bei unsachgemäßer Montage be- nicht verschlossen werden. Bitte beach- steht Brandgefahr! Lesen Sie bit- ten Sie die Hinweise Ihres Saunakabi- diese Montageanleitung sorgfäl- nenlieferanten. tig durch. Beachten Sie besonders die •... -
Seite 5: Elektroanschluss
Elektroanschluss • Alle Anschlussleitungen, die im Inneren der Kabine verlegt werden, müssen Silikonlei- Diese Arbeit wird Ihr Elektroinstallateur tungen sein und für eine Umgebungstem- ohne weitere Erklärung gemäß dem v.g. peratur von mindestens 170°C geeignet. Anschlussschema und nach dem in dem Werden als Anschlussleitung einadrige jeweiligen Steuergerät... -
Seite 6: Technische Daten
Technische Daten Lieferumfang Spannung: 400 V AC 3N 50 Hz Im Lieferumfang enthalten sind: Leistungsaufnahme: 18,0; 24,0; 30,0 oder 1 Saunaheizgerät 36,0 kW je nach Aus- 5 Einheiten Saunasteine separat im Gewe- führung besack Höhe: 830 mm Breite:960 mm Tiefe: 530 mm Steinfüllung: 80 kg Gewicht: 85 kg (ohne Verpackung) Ableitstrom: max. - Seite 7 18 kW zum Steuergerät 9 kW to control unit zum Leistungsschaltgerät 9 kW to power control unit 18 kW 5 4 3 2 1 3 2 1 Saunasteuergerät control unit ECON / EMOTEC Netz / Main Sensor Saunasteuergerät LSG 9 ECON / EMOTEC control unit U V W N...
- Seite 8 24 kW zum Steuergerät 8 kW to control unit zum Leistungsschaltgerät 16 kW to power control unit 24 kW 5 4 3 2 1 3 2 1 Saunasteuergerät control unit ECON / EMOTEC Netz / Main Sensor Saunasteuergerät LSG18 ECON / EMOTEC control unit 4 3 2 1 U V W N...
-
Seite 9: 30 / 36 Kw
30 / 36 kW 15/18 kW zum Leistungs- 15 kW = 5 x 4² schaltgerät 36 kW 15/18 kW 30/36 kW 18 kW = 5 x 6² to power control unit 5 4 3 2 1 3 2 1 30 kW = 18 x 1,666 kW 36 kW = 18 x 2,000 kW Saunasteuergerät LSG 36... -
Seite 10: Montage
Montage Das Saunaheizgerät ist für eine Anschluss- Spannung von 400 V AC 3N vorgesehen. 8 cm 8 cm 96 cm Sensor ca. 85 cm ca. 50 cm 9 cm 8 cm 8 cm 96 cm 40 cm G 18 = 18 kW G 24 = 24 kW G 30 = 30 kW G 36 = 36 kW... -
Seite 11: Montage Des Abdeckschutzes Am Saunaofen
Montage des Abdeckschutzes am Saunaofen alle Blechschrauben: für Aufhängung Ofenschutz alle metrischen Schrauben: für Aufhängung Abschaltwippe alle Maßangaben in mm 944424 944710 Zuleitung der Abschaltwippe Zuleitung der Abschalt wippe und Ofenleitung mit Mindestabstand von 30 mm verlegen. 146,5 Ø 3,5... -
Seite 12: Saunasteine
Saunasteine Wartung und Pfl ege Der Saunastein ist ein Naturprodukt. Über- Alle Saunaheizgeräte sind aus korrosions- prüfen Sie die Saunasteine in regelmäßigen armem Material. Damit Sie jedoch lange Abständen. Die Saunasteine können insbe- Freude mit Ihrem Saunaheizgerät haben, sondere durch scharfe Aufgusskonzentrate sollten Sie das Gerät warten und pfl... - Seite 13 Bei der Installation von Saunaheizgeräten ist die DIN VDE 0100 Teil 703 zu beach- ten! Diese Norm macht in Ihrer neuesten Ausgabe, gültig seit Februar 2006, unter Änderungen Ab- satz 703.412.05 folgende Aussage; Zitat: Der zusätzliche Schutz muss für alle Stromkreise der Sauna durch einen oder mehrere Fehler- strom-Schutzeinrichtungen (RCDs) mit einem Be- messungsdifferenzstrom nicht größer als 30 mA...
-
Seite 14: Service Adresse
Außerhalb Deutschlands wenden Sie sich im Falle eines Garantieanspruches bitte an Ihren Service Adresse: Fachhändler. Eine direkte Garantieabwicklung mit unserem Servicecenter ist in diesem Fall EOS Saunatechnik GmbH nicht möglich. Adolf-Weiß-Straße 43 35759 Driedorf-Mademühlen, Germany Fon: +49 (0)2775 82-514 Inbetriebnahme am: Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 15: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freunde mit den bestellten Artikeln. Für den Fall, dass Sie ausnahms- weise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nachste- henden Verfahrensabläufe.
