Abschnitt 5
Prüfen der Funktionalität
84
Kein
Betriebsbereich
IEC05000551 V1 DE

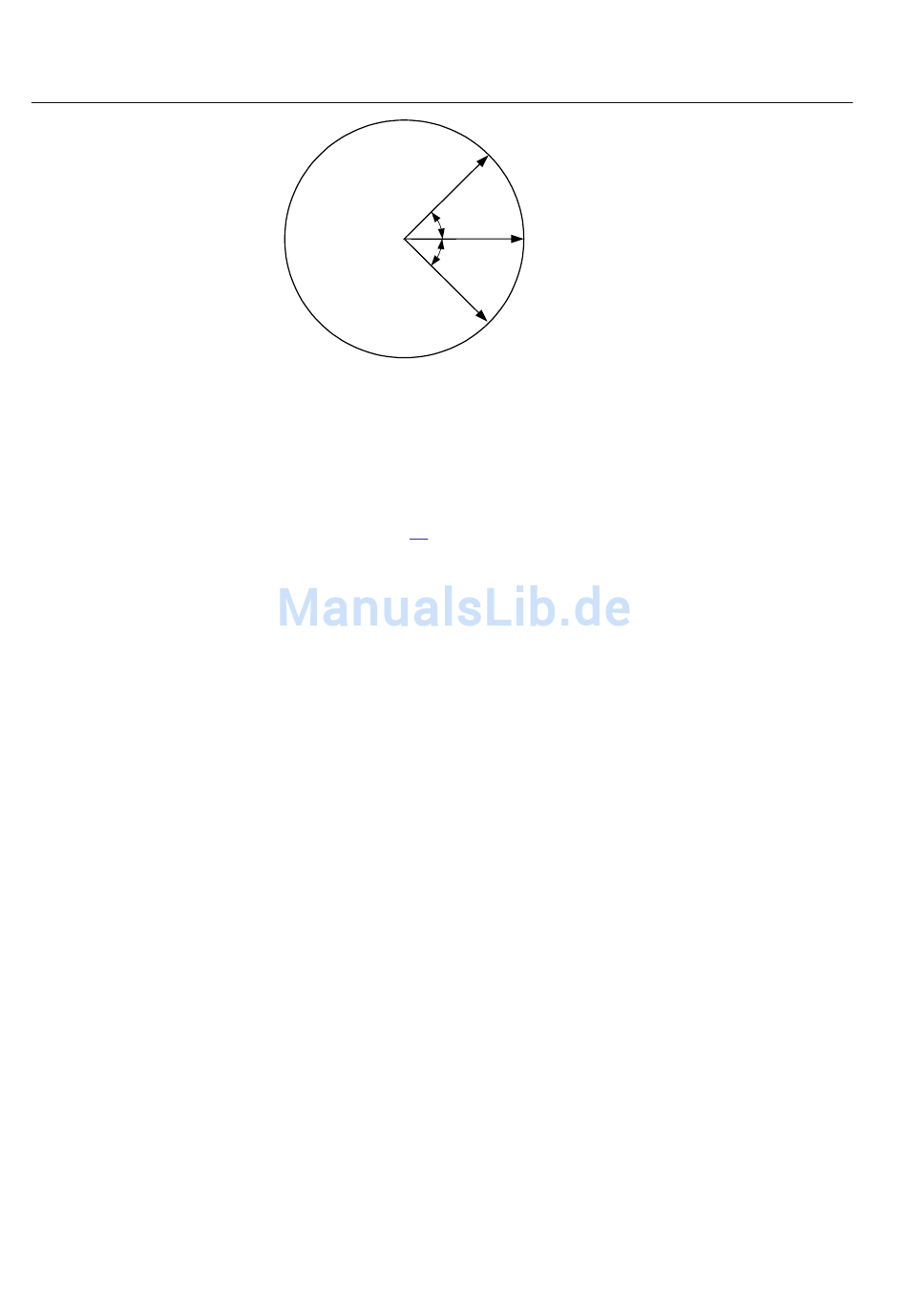

Abb. 13: Prüfen der Phasendifferenz
3. Verändern Sie den Phasenwinkel zwischen +dφ und -dφ und verifizieren Sie,
dass die zwei Ausgänge für die Phasendifferenzen zwischen diesen Werten,
jedoch nicht für außerhalb davon liegende Phasendifferenzen, aktiviert sind.
Siehe Abbildung 13.
Prüfen der Frequenzdifferenz
Mit der Frequenzdifferenz soll verifiziert werden, dass eine Einschaltung erreicht
wird, wenn die FreqDiff Frequenzdifferenz geringer als der für den manuellen bzw.
automatischen Synchrocheck eingestellte Wert ist und die Einschaltung bei
größerer Frequenzdifferenz blockiert wird.
Prüfen Sie mit FreqDiff = 0 mHz
Prüfen Sie mit einer Frequenzdifferenz, die außerhalb der für den manuellen bzw.
automatischen Synchrocheck eingestellten Limits liegt.
1. Legen Sie Spannungen U-Line gleich 100 % UBase und U-Bus gleich 100 %
UBase mit einer Frequenzdifferenz von 0 mHz und einer Phasendifferenz
unterhalb des eingestellten Wertes an.
2. Kontrollieren Sie, ob die Ausgänge AUTOSYOK und MANSYOK aktiviert
sind.
3. Legen Sie an U-Line Spannung von 100 % UBase mit einer Frequenz von 50
Hz und Spannung U-Bus von 100 % UBase mit einer außerhalb des Limits
liegenden Frequenz an.
4. Vergewissern Sie sich, dass die zwei Ausgänge nicht aktiviert werden.
Um zu verifizieren, dass die Funktion bei Werten unterhalb der eingestellten
auslöst, kann der Test mit unterschiedlichen Frequenzwerten wiederholt
werden. Bei Verwendung eines moderen Prüfsatzes kann die Frequenz
kontinuierlich verändert werden.
Prüfen der Bezugsspannung
Vorgehensweise:
U-Bus
+dj
U-Line
Betriebsbereich
-dj
U-Bus
en05000551.vsd
1MRK 511 209-UDE -
REC650
Handbuch zur Inbetriebnahme
