REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

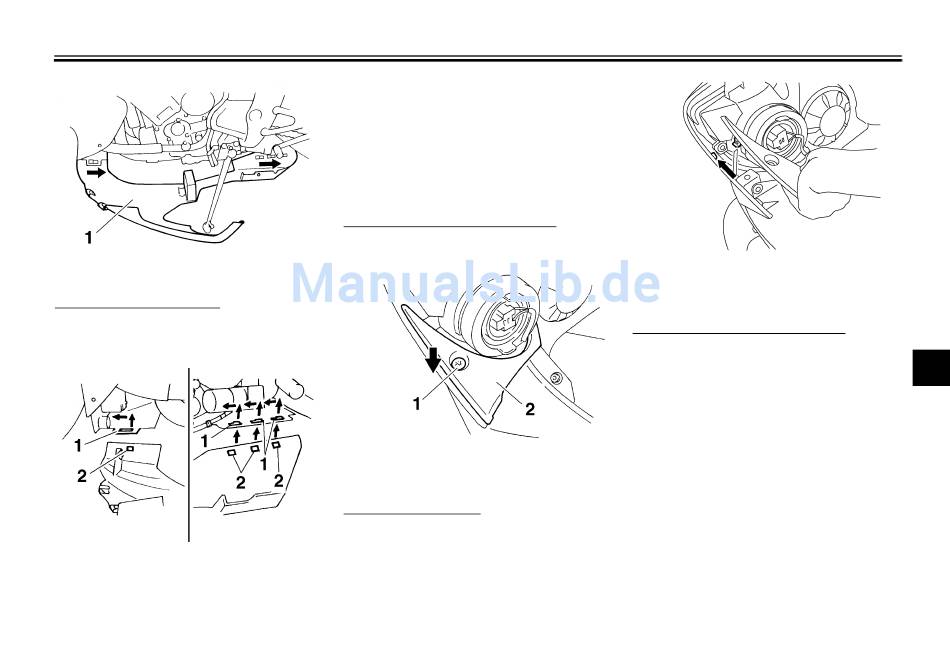

1. Verkleidungsteil A
Verkleidungsteil montieren
1. Die Zungen in die Aufnahmen einfü-
gen und dann das Verkleidungsteil
nach vorne schieben.
1. Aufnahmenut
2. Vorsprung
2. Das Verkleidungsteil in die ursprüngli-
che Position bringen, die Schnellver-
schlußschrauben festziehen und dann
die Schraube anbringen.
Abdeckungen A und C
Eine der Abdeckungen abnehmen
Die Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
1. Schraube
2. Abdeckung A
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
6-7
GAU19292
Abdeckungen B und D
Eine der Abdeckungen abnehmen
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-19.)
2. Die Abdeckung abschrauben und
dann, wie in der Abbildung dargestellt,
abziehen.
GAU33990
