REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf diesen Abschnitt zurück-
gegriffen werden.
6

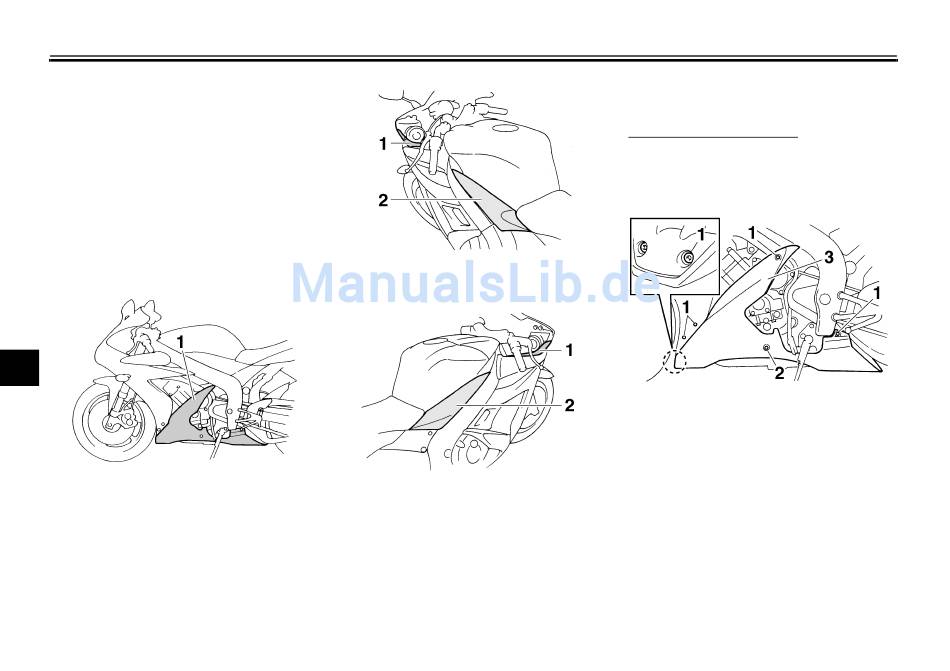

1. Verkleidungsteil A
GAU18721
1. Abdeckung A
2. Abdeckung B
1. Abdeckung C
2. Abdeckung D
Verkleidungsteil A
Verkleidungsteil abnehmen
Die Schraube entfernen, die Schnellver-
schlußschrauben lösen und abnehmen und
dann das Verkleidungsteil nach hinten ab-
ziehen.
1. Schnellverschluß
2. Schraube
3. Verkleidungsteil A
6-6
