Inhaltszusammenfassung für Husqvarna RBH 180

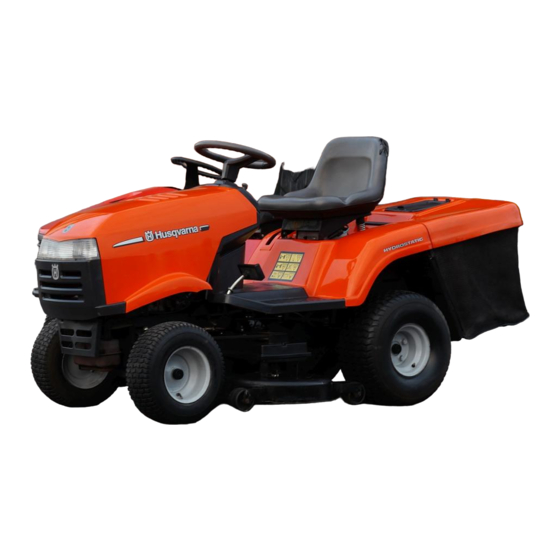

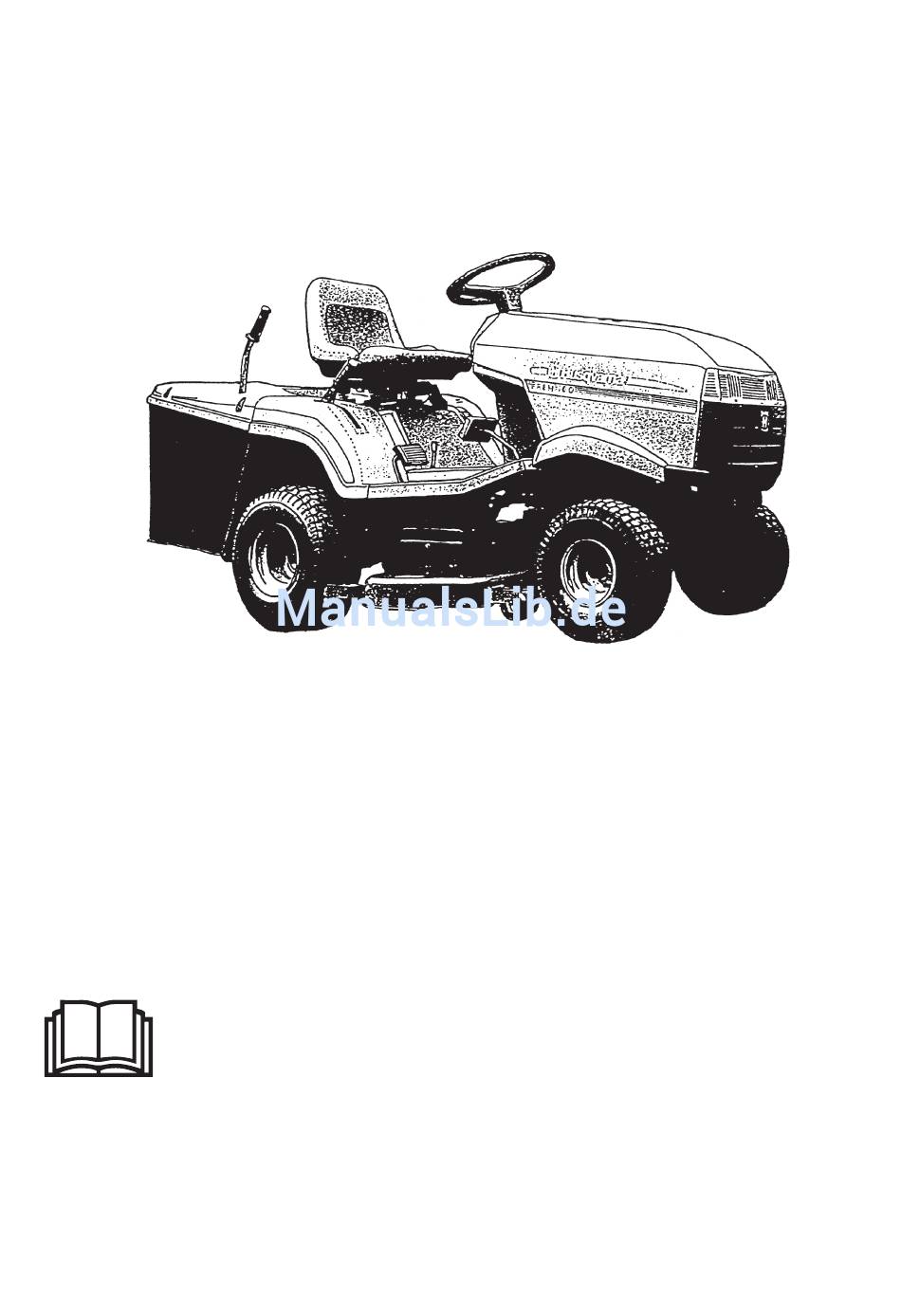

- Seite 1 RBH 180 Bedienungsanweisung Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie die Maschine benutzen. 101 89 59-51...
- Seite 2 Svenska –...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS IInternationale Symbole ........................1 Sicherheitsvorkehrungen ........................2 Zusammenbau ............................ 3 Bedienung ............................7 Wartung ............................. 12 Einstellhinweise ..........................14 Entretien ............................17 Elektrische Anlage ..........................21 Fehlersuche ............................22 Lagerung ............................24 Technische Daten ..........................25 Lesen Sie vor dem Zusammenbau und Inbetriebnahme des Gerätes aufmerksam und vollständig diese Bedienungsanleitung und machen Sie sich mit den Eigenschaften des Gerätes vertraut. -
Seite 4: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Diese Anweisungen sind zu Ihrem Schutz bestimmt. Bitte sorgfältig durchlesen I. BETRIEB ALLGEMEIN: allmählich beim Abwärtsfahren durchführen. • Machen Sie sich mit den Bedienelementen vertraut und lernen Sie, • Nicht in der Nähe von Klippen, Gräben und Ufern arbeiten. Wenn wie man das Gerät schnell zum Stillstand bringt. -
Seite 5: Auspacken
ZUSAMMENBAU AUSPACKEN LENKRAD (ABB. 2) Aus Transportgründen wurde das Lenkrad, der Fahrersitz und die Grasfangbox nicht montiert. Vorsicht beim Abrollen von der Palette, damit das Mähwerk nicht beschädigt wird. Nach Entfernen der Verpackung, das Gerät auf eventuelle Beschädigungen überprüfen. STANDARD-LIEFERUMFANG •... - Seite 6 ZUSAMMENBAU ANHÄNGEÖSE (ABB. 4) 1. Vormontierten Fangkorb (1) aus der Box nehmen, Frontrahmen (3) kippen, obere Schrauben (2) einsetzen und leicht anziehen. 2. Die so vorbereitete Grasfangbox auf die Fangboxhalterungen am Heck des Traktors setzen und an die Radabdeckungen angleichen. Schrauben (2) fest anziehen.
-
Seite 7: Anbringung Der Grasfangbox
ZUSAMMENBAU VORBEREITUNGEN VOR DER ERSTEN ANBRINGUNG DER GRASFANGBOX BENUTZUNG (ABB. 6) Der Rasentraktor wird aus Sicherheitsgründen ohne Motoröl und Benzin als auch ohne Batteriesäure für die Batterie geliefert. GEFAHR Bleisäurebatterien produzieren explosive Gase. Funken, offenes Feuer und Rauchwaren von der Batterie fernhalten. - Seite 8 ZUSAMMENBAU BATTERIE ÜBERPRÜFEN 1. Motor anhalten und abkühlen lassen. 2. Tankdeckel vorsichtig abnehmen, damit ein Falls erforderlich, wie folgt vorgehen: eventuell vorhandener Hochdruck entweichen 1. Batterie aus Traktor ausbauen. kann. 3. Tankdeckel nach dem Auffüllen wieder fest 2. Batterie mit einem Ladegerät während einer zuschrauben.
-
Seite 9: Erläuterungen Zu Abb
BEDIENUNG BEDIENELEMENTE (ABB. 11) Armaturenbrett a Gasverstellhebel b Zünd-Anlaßschalter c Schalter für Scheinwerfer d Schalter MANUELL/AUTOMATIK e Schalter Reset f Mähantrieb EIN/AUS Lenkrad Choke Hebel für Schnitthöhenverstellung 5a. Gaspedal für Vorwärtsfahrt 5b. Gaspedal für Rückwärtsfahrt Bremspedal Auskupplungshebel Abb. 16 FRONT SCHALTER MANUELL/AUTOMATIK (d) In Position AUTO(matik) stellt sich das Mähwerk automatisch ab, wenn der Grasfangbehälter gefüllt... -
Seite 10: Motor Starten
BEDIENUNG MOTOR STARTEN 4. Stellen Sie den Gasverstellhebel auf die Posi- tion ”Schildkröte”. Den Chokerhebel ziehen. 5. Stellen Sie den Schalter ”Mähantrieb” auf AUS GEFAHR (Abb. 16, Pos. OFF). Motor nie in geschlossenen oder nicht aus- 6. Drehen Sie den Zündschlüssel in Richtung reichend belüfteten Räumen laufen lassen! START (Abb. - Seite 11 BEDIENUNG WICHTIG WARNUNG Stellen Sie den Gashebel in Leerlauf, bevor Sie Bei Rückwärtsfahrt immer nach hinten schauen! den Motor ausstellen. Das verhindert Das Mähwerk muss ausgeschaltet sein ! Fehlzündungen und schont den Motor. RASENMÄHEN WARNUNG WICHTIG Stellen Sie das Mähwerk in die höchste Position, wenn Sie den Rasen verlassen.
- Seite 12 BEDIENUNG WICHTIG WICHTIG Bevor Sie das Mähwerk einschalten, den In der T-Position stoppt das Mähwerk automat- Gashebel auf die mittlere Drehzahl einstellen, isch und schaltet sich auch dann nicht wieder um abrupte Schläge auf den Riemenantrieb zu ein, wenn der Hebel für die vermeiden.
- Seite 13 BEDIENUNG SICHERHEITSEINRICHTUNGEN WARNUNG Denken Sie daran, daß Ihr Rasentraktor mit einem Sitzkontaktschalter ausgerüstet ist; wenn Sie den Beim Fahren hangabwärts immer den Sitz verlassen, schaltet der Motor ab. niedrigsten Gang wählen! Das Mähwerk stellt sich ab, wenn der Grasfangkorb Wenn Sie das Gerät abstellen müssen, das voll ist.
-
Seite 14: Reinigung
WARTUNG REINIGUNG MOTORWARTUNG Befolgen Sie die Serviceanweisungen in der Motor- Bedienungsanleitung für Luftfilter, Ölfilter, Ölwechsel, Zündkerzen, usw. WARNUNG Vor allen Reinigungs- oder Reparaturarbeiten MOTORÖLWECHSEL den Zündschlüssel abziehen. Das Motoröl muss nach den ersten 5 Tragen Sie immer festes Schuhzeug, Arbeits- Betriebsstunden gewechselt werden. -
Seite 15: Aufbocken Des Traktors
WARTUNG Vor der Einlagerung WARTUNGSPRÜFLISTE Am Anfang jeder Saison Alle 100 Betriebsstunden Alle 50 Betriebsstunden Alle 25 Betriebsstunden Monatlich Wartungsprotokoll Häufig Während der Nach den ersten 20 Stdn. Routinewartung Nach den ersten 5 Stdn. Daten eintragen Nach den ersten 2 Stdn. Vor jedem Einsatz Motorölstand prüfen Motoröl wechseln... -
Seite 16: Schmierung (Abb. 23)
ENTRETIEN SCHMIERUNG (ABB. 23) Abb. 23 SCHMIERPLAN Bild Nr. Bezeichnung Anzahl Nach Betriebstunden Schmiermittel Vorderrad - Schmiernippel FETT Lenkkugelgelenke ÖL Lenksektorgetriebe FETT Lenkritzel FETT Lenkwellenlager ÖL Lenkwellenlager ÖL Fahrthebel – Schmiernippel ÖL Wellennabe zur Anhebung der Mähereinheit ÖL Kugelgelenk Drehhebestange FETT Bremspedalnabe ÖL... - Seite 17 ENTRETIEN Die Rollenläger in den Riemenscheiben und Wenn die Batteriepole oxydiert sind, mit Stahlbürste Spannrollen sind dauergeschmiert. Das Getriebe ist abschmirgeln und mit Petroleum behandeln. mit Öl gefüllt. GEFAHR GEFAHR Beim Einbau der Batterie auf gleiche Position und festen Sitz der Kabel achten(ROT positiver Bleisäurebatterien erzeugen explosive Gase.
- Seite 18 WARTUNG ZÜNDKERZENWARTUNG ABBAU RÄDER Zündkerze in regelmäßigen Abständen auf Kohlereste und Elektrodenabstand prüfen. Der Elektrodenabstand sollte ca. 0,7 mm betragen (siehe auch Motoranleitung). LUFTFILTER Bei normalem Betrieb Luftfilter alle 25 Betriebsstunden reinigen oder ersetzen. Bei bes- onders staubigen Einsätzen häufiger (siehe auch Motoranleitung).
-
Seite 19: Einstellhinweise
EINSTELLHINWEISE BREMSEINRICHTUNG (ABB. 28) FÜLLSTANDSWARNANLAGE DER Der Rasentrac ist mit einer Scheibenbremse GRASFANGBOX (MODELL ZP 98/1) ausgerüstet, die sich hinten am Getriebe befindet. Wichtiger Hinweis: Die Anlage funktioniert nur in der Schalterstellung AUTO (siehe Bedienungs-/ Prüfung der Bremswirkung Steueranweisungen in diesem Handbuch). 1. -
Seite 20: Schärfen Der Messer
EINSTELLHINWEISE Maßnahmen wieder aktiviert werden: SCHÄRFEN DER MESSER RESET-Taste betätigen oder Schalter zur Aktivierung der WICHTIG Füllstandswarnanlage aus- und wieder Unbedingt darauf achten, dass die Messer einschalten. gerade (plan) sind. Nicht ausbalanzierte Mes- ser erzeugen erhebliche Vibrationen und SERVICEARBEITEN können zur Beschädigung des Motors oder des Bei einem Anlagenausfall kann die Mähers führen. - Seite 21 EINSTELLHINWEISE FAHRANTRIEBS-KEILRIEMEN (ABB.31) Abb. 41 Abb. 31 4. Stecker vom Luftventilschalter im Tunnel 1. Motorriemenscheibe abnehmen. 2. Riemenscheibe 5. Tunnel zur Abnahme des unteren Teils von den 3. Mitlaufscheibe beiden angeschweißten Stiften anheben, mit denen er an der Mähereinheit befestigt ist. Riemenspannung mit Scheibe 3 einstellen.
- Seite 22 EINSTELLHINWEISE 5. Mutter M10 justieren, bis die vorgegebene DREHMOMENTDATEN Spannung am Zahnriemen erreicht ist (siehe Abb. 33). Schneidwerk: 6. Die beiden Sechskantmuttern an der Mäherzahnriemen siehe Abb. 33 Zahnriemenscheibe nachziehen, jetzt ist der Messerbolzen li. 50 Nm Riemen vorschriftsmäßig eingestellt. 7.
-
Seite 23: Elektrische Anlage
ELEKTRISCHE ANLAGE 1. Batterie VERKABELUNGSFARBEN: 2. Motor 3. Zündschalter = Blau 4. Startrelais = Rot 5. Anlasser = Braun 6. Elektro-magnetische Kupplung (diode + widerstand) = Weiß 7. Scheinwerfer = Schwarz 8. Sitzkontaktschalter = Gelb 9. Schalter Mähantrieb EIN/AUS GRN = Grün 10. -
Seite 24: Fehlersuche
FEHLERSUCHE PROBLEM ABHILFE Mäher mäht 1. Grasansammlungen von der Unterseite des Gehäuses der Mähereinheit entfernen fleckenweise oder 2. Sicherstellen, daß die Mähmesser scharf und in gutem Zustand sind (weder verbogen noch falsch montiert) ungleichmäßig 3. Befestigungsschrauben der Mähmesser prüfen. Die Schrauben müssen festgezogen sein. 4. - Seite 25 FEHLERSUCHE PROBLEM ABHILFE Beim Einkuppeln der 1. Mähmesser prüfen und sicherstellen, daß sie nicht ungleich oder lose sind. Bei Bedarf ersetzen. Messer enstehen 2. Riemen auf Brandflecken oder UnregelmäBigkeiten prüfen, die zu Schwingungen führen können. Bei extreme Vibrationen Bedarf ersetzen 3.
-
Seite 26: Lagerung
LAGERUNG Bei Saisonende, oder bei Nicht-Benutzung für mehr 5. Batterie ausbauen (siehe Absatz Entfernen der als 30 Tage, sollte der Rasentraktor sofort für die Batterie im Abschnitt Montage der vorliegenden Lagerung vorbereitet werden.Benzin kann un- Gebrauchsanweisung). gebraucht längere Zeit (30 Tage oder mehr) 6. -
Seite 27: Technische Daten
TECHNISCHE DATEN Motor 18 PS VANGUARD V-TWIN Briggs & Stratton* Batterie 12 V/22 A Vorderräder 16 x 6.50 - 8 Hinterräder 20 x 10.00 - 8 Reifendruck, vorn 100 kPa (1 bar) Reifendruck, hinten 70 kPa (0,7 bar) Getriebe HYDRO-GEAR Modell-Nr.: 310-0650 Geschwindigkeit (vorwärts): 0 - 9 km/h Geschwindigkeit (rückwärts):... - Seite 28 – Deutsch ´*2°°¶1o¨ 1998W17...
