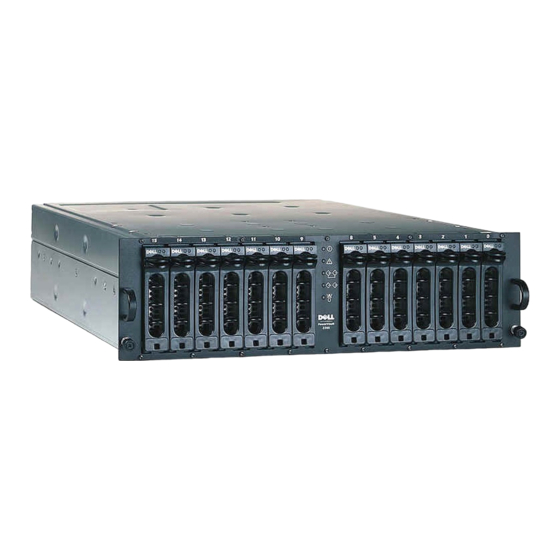

Dell PowerVault 220S Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für PowerVault 220S:
- Installationsanleitung (110 Seiten) ,
- Handbuch (72 Seiten) ,
- Handbuch (60 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Inhaltsverzeichnis: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch
Dell™ PowerVault™ 220S- und 221S-Systeme:
Benutzerhandbuch
Einführung
Weitere nützliche Dokumente
Systemfunktionen
Merkmale der Frontblende
Rückseitenmerkmale
Unerlaubten Zugriff auf das System verhindern
Stromschutzvorrichtungen
Informationen zu Sicherheits- und Betriebsbestimmungen
Wie Sie Hilfe bekommen
Technische Daten
Glossar
Abbildungen
Tabellen
Anmerkungen, Hinweise, Vorsichtshinweise und Warnungen
ANMERKUNG:
Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie den Computer besser
einsetzen können.
HINWEIS:
Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware oder Datenverlust und zeigt, wie diese
vermieden werden können.
VORSICHTSHINWEIS:
Nichtbeachtung zu Sachschäden, Körperverletzungen oder zum Tod führen könnte.
WARNUNG:
Eine WARNUNG zeigt eine mögliche gefährliche Situation an, die bei Nichtbeachtung zu
schweren Verletzungen führen kann.
Irrtümer und technische Änderungen vorbehalten.
© 2001 Dell Computer Corporation. Alle Rechte vorbehalten.
Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung der Dell Computer Corporation sind strengstens untersagt.
Warenzeichen in diesem Text: Dell, das DELL Logo, PowerVault und Dell OpenManage sind Warenzeichen der Dell Computer Corporation.
Alle anderen in dieser Dokumentation genannten Warenzeichen und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und
Firmen. Die Dell Computer Corporation verzichtet auf alle Besitzrechte an Warenzeichen und Handelsbezeichnungen, die nicht ihr Eigentum sind.
Juli 2001
file:///C|/Users/rishi_sood/Desktop/220s/ge/ug/index.htm[3/7/2013 12:13:52 PM]
Ein VORSICHTSHINWEIS zeigt eine mögliche gefährliche Situation an, die bei
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell PowerVault 220S
Inhaltszusammenfassung für Dell PowerVault 220S
- Seite 1 Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung der Dell Computer Corporation sind strengstens untersagt. Warenzeichen in diesem Text: Dell, das DELL Logo, PowerVault und Dell OpenManage sind Warenzeichen der Dell Computer Corporation. Alle anderen in dieser Dokumentation genannten Warenzeichen und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen.
-
Seite 2: Weitere Nützliche Dokumente
Wie Sie Hilfe bekommen Dell™ PowerVault™ 220S- und 221S-Systeme sind zuverlässige, flexible, externe SCSI-Erweiterungsgehäuse zur Unterstützung mehrerer Dell Speicherumgebungen und RAID-Konfigurationen. Jedes System bietet eine maximierte Anzahl von Laufwerk-Spindeln, aktivsteckbaren Festplattenlaufwerken, optionalem redundanten Strom, redundanter Kühlung, die Möglichkeit zur Rack-Montage, Systemverwaltungsfunktionen und ein modulares Design für einfache Upgrades. Die meisten Hauptkomponenten, einschließlich Festplattenlaufwerken und Netzteil-/Kühlmodulen, sind aktivsteckbar und können einfach... - Seite 3 Vier Sensoren zur Überwachung von Ungebungstemperaturen und Fähigkeit des Herunterfahrens, wenn Temperaturen einen kritischen Wert erreichen Hörbare Warnung bei kritischen Komponentenstörungen Unterstützt für alle neuen Dell Server (unterstützte Systeme sind in der Lies-mich-Datei des Systems aufgeführt) Abbildung 1-1 wird die Ausrichtung bei Draufsicht auf beide Systeme dargestellt.
-
Seite 4: Merkmale Der Frontblende
Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Merkmale der Frontblende Abbildung 1-2 zeigt die LED-Anzeigen und Komponenten auf der Frontblende des Systems. In Tabelle 1-1 werden die Funktionen der Anzeigen auf der Frontblende aufgelistet. Abbildung 1-2. Merkmale der Frontblende Tabelle 1-1. Frontblendenanzeigen... -
Seite 5: Led-Anzeigen Des Festplattenlaufwerkträgers
Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Dokumentation zur Array Management-Software. Tabelle 1-2. Hörbarer Alarm - kritische und nichtkritische Ereignisse Kritische Ereignisse Nichtkritische Ereignisse Zwei oder mehr Kühlmodule sind ausgefallen, oder Ein Netzteil ist ausgefallen. ein Kühlmodul ist nicht installiert. - Seite 6 Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Abbildung 1-4. Rückseitenmerkmale (nichtredundante Systeme) Rückseitenmodule Abbildung 1-5 werden die Modulfunktionen und Anzeigen auf der Rückseite dargestellt. Abbildung 1-5. Funktionen und Anzeigen des Rückseitenmoduls file:///C|/Users/rishi_sood/Desktop/220s/ge/ug/8f186c10.htm[3/7/2013 12:13:53 PM]...
- Seite 7 Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Geteiltes Busmodul Das System unterstützt drei vom geteilten Busmodul gesteuerte SCSI-Busmodi: Cluster-Modus Geteilter Busmodus Verbundener Busmodus Diese Modi werden von der Position des Buskonfigurationsschalters gesteuert, wenn das System eingeschaltet wird. In Abbildung 1-6 wird die Schalterposition jedes Modus dargestellt.
- Seite 8 Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Der einzige Unterschied zwischen dem Cluster-Modus und dem verbundenen Busmodus liegt in der SCSI-ID, die vom Serviceprozessor des Gehäuses belegt wird. Wenn der Cluster-Modus erkannt wird, ändert sich die SCSI-ID des Prozessors von 6 nach 15, wodurch ein zweiter Initiator die SCSI-ID 6 belegen kann. Dadurch wird der Festplattenlaufwerksteckplatz 13 (belegt normalerweise SCSI-ID 15) deaktiviert, und es stehen 13 Festplattenlaufwerksteckplätze im Cluster-Modus zur...
- Seite 9 Einführung: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Gehäuseverwaltungsmodul (EMM) Das EMM hat zwei primäre Funktionen im Speichersystem: SCSI-Bus-Erweiterung - Dient als Puffer für den SCSI-Bus und unterteilt den Bus elektrisch in zwei unabhängige Segmente, während der gesamte SCSI-Bus-Verkehr logisch und transparent durch den Puffer läuft. Der Puffer verbessert die Qualität des SCSI-Signals und ermöglicht längere Kabelverbindungen.
-
Seite 10: Unerlaubten Zugriff Auf Das System Verhindern
Abbildung 1-7. Funktionen und Anzeigen der Netzteil- und Kühlmodul-LEDs Unerlaubten Zugriff auf das System verhindern Das PowerVault 220S kann mit einer Schlüsselsperre an der Rack-Tür gesichert werden. Das PowerVault 221S besitzt ein Systemschloß-Mechanismus an der Oberseite der Frontverkleidung, mit der ein unbefugter Zugriff auf das System verhindert werden kann. -
Seite 11: Überspannungsschutzvorrichtungen
Wichtige Informationen zu Sicherheit und den Betriebsbestimmungen finden Sie im Systeminformationsdokument. Wie Sie Hilfe bekommen Dell stellt eine Reihe von Hilfsprogrammen zu Verfügung, die Sie bei der Installation, beim Setup und beim Betrieb des Systems unterstützen. Weitere Informationen zur Verwendung dieser Hilfsmittel finden Sie unter "Wie Sie Hilfe bekommen" im Installations- und Fehlerbehebungshandbuch. -
Seite 12: Technische Daten
Technische Daten: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Zurück zum Inhaltsverzeichnis Technische Daten Dell™ PowerVault™ 220S- und 221S-Systeme: Benutzerhandbuch Tabelle A-1. Technische Daten Laufwerke SCSI-Festplattenlaufwerke Unterstützung für bis zu vierzehn 1 x 3,5 Zoll LVD Ultra 160 und aktivsteckbare Ultra3-SCSI-Festplattenlaufwerke bei Geschwindigkeiten von 10.000 oder 15.000 U/min und Kapazitäten... - Seite 13 Technische Daten: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Stromstärke 9,4 A bei 100 V, 4,6 A bei 200 V Abmessungen und Gewichte Höhe 13,26 cm Breite 44,58 cm Tiefe 50,8 cm Gewicht PowerVault 220S 32,4 kg maximale redundante Konfiguration, wenn alle...
- Seite 14 Glossar: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Zurück zum Inhaltsverzeichnis Glossar Dell™ PowerVault™ 220S- und 221S-Systeme: Benutzerhandbuch In der folgenden Liste werden technische Begriffe, Abkürzungen und Akronyme definiert oder identifiziert, die in Dell™ Dokumenten verwendet werden. Abkürzung für Ampere. Abkürzung für Alternating Current (Wechselstrom).
- Seite 15 Systems verwaltet werden. DMI sammelt Informationen über die Komponenten des Systems, z. B. zu Betriebssystem, Speicher, Peripheriegeräten, Erweiterungskarten und Systemkennummer. Informationen über die Systemkomponenten werden in einer MIF-Datei oder im Programm Dell Inspector angezeigt. Abkürzung für Eingabe/Ausgabe. Die Tastatur ist ein Eingabegerät und ein Drucker ein Ausgabegerät. Im allgemeinen kann man zwischen E/A- und Rechneraktivitäten unterscheiden.
- Seite 16 Glossar: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Kilo, steht für den Wert 1000. Komponente Bezüglich DMI handelt es sich bei verwaltbaren Komponenten um Betriebssysteme, Computersysteme, Erweiterungskarten oder Peripheriegeräte, die mit DMI kompatibel sind. Jede Komponente besteht aus Gruppen und Attributen, die für diese Komponente als relevant definiert sind.
- Seite 17 Glossar: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Akronym für SCSI Enclosure Services (SCSI-Gehäusedienste). Signaltoncode Eine diagnostische Meldung in Form einer Serie von Signaltonmustern, die über den Lautsprecher des Systems ausgegeben werden. Ein Signalton gefolgt von einem zweiten Signalton und dann einer Folge von drei Signaltönen ist z. B. der Signaltoncode 1-1-3.
- Seite 18 Glossar: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch file:///C|/Users/rishi_sood/Desktop/220s/ge/ug/8f186gl0.htm[3/7/2013 12:13:54 PM]...
- Seite 19 Abbildungen: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Zurück zum Inhaltsverzeichnis Abbildungen Dell™ PowerVault™ 220S- und 221S-Systeme: Benutzerhandbuch Abbildung 1-1. Systemausrichtung Abbildung 1-2. Merkmale der Frontblende Abbildung 1-3. Rückseitenmerkmale (redundante Systeme) Abbildung 1-4. Rückseitenmerkmale (nichtredundante Systeme) Abbildung 1-5. Funktionen und Anzeigen des Rückseitenmoduls Abbildung 1-6.
- Seite 20 Tabellen: Dell PowerVault 220S- und 221S-Systeme: Benutzerhandbuch Zurück zum Inhaltsverzeichnis Tabellen Dell™ PowerVault™ 220S- und 221S-Systeme: Benutzerhandbuch Tabelle 1-1. Frontblendenanzeigen Tabelle 1-2. Hörbarer Alarm - kritische und nichtkritische Ereignisse Tabelle 1-3. Anzeigemuster des Festplattenlaufwerkträgers Tabelle 1-4. Modi des geteilten Busmoduls Tabelle 1-5.
