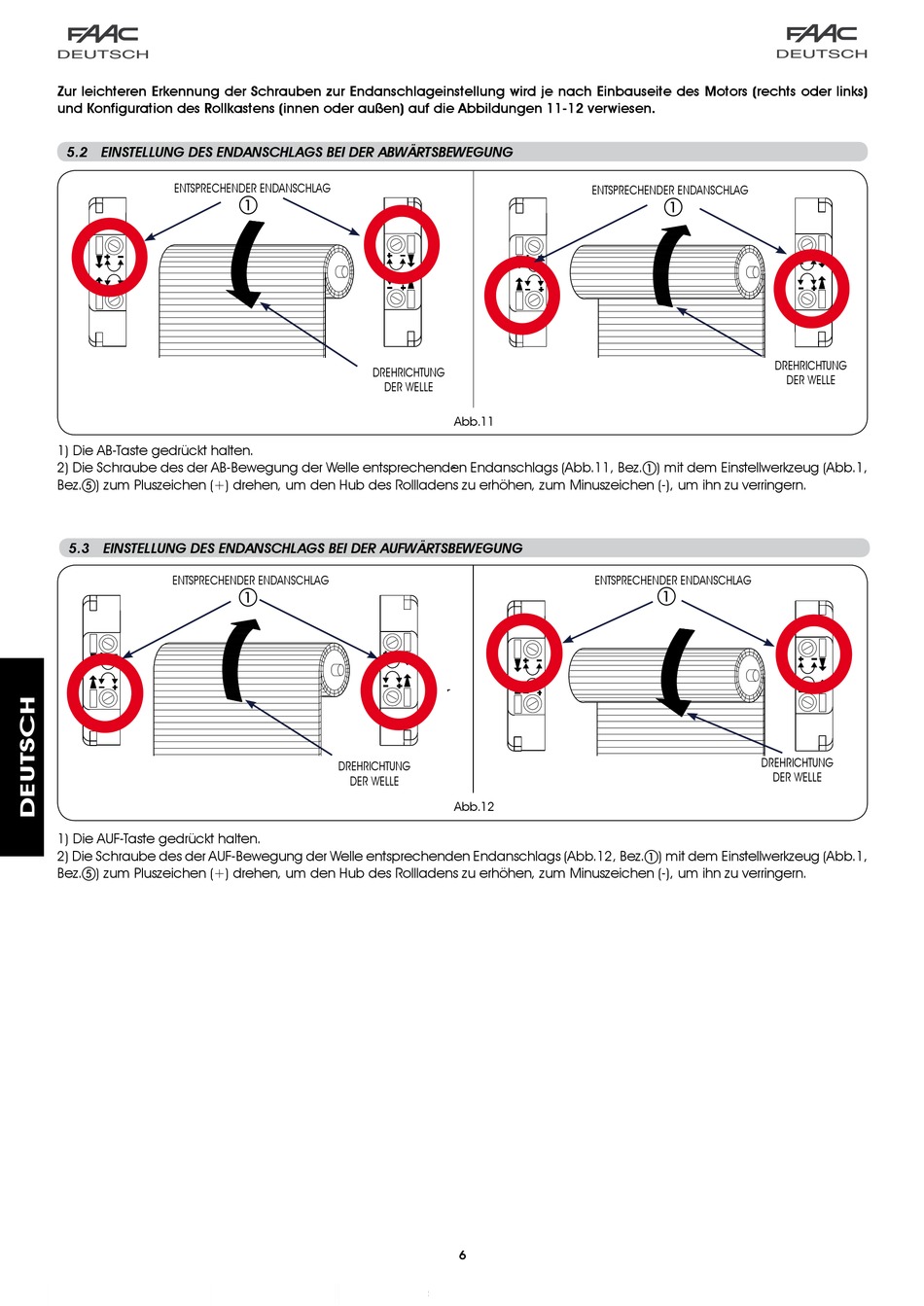

Zur leichteren Erkennung der Schrauben zur Endanschlageinstellung wird je nach Einbauseite des Motors (rechts oder links)
und Konfiguration des Rollkastens (innen oder außen) auf die Abbildungen - verwiesen.
5.2 EINSTELLUNG DES ENDANSCHLAGS BEI DER ABWÄRTSBEWEGUNG
ENTSPRECHENDER ENDANSCHLAG
1) Die AB-Taste gedrückt halten.
2) Die Schraube des der AB-Bewegung der Welle entsprechenden Endanschlags (Abb.11, Bez.a) mit dem Einstellwerkzeug (Abb.1,
Bez.e) zum Pluszeichen (+) drehen, um den Hub des Rollladens zu erhöhen, zum Minuszeichen (-), um ihn zu verringern.
5.3 EINSTELLUNG DES ENDANSCHLAGS BEI DER AUFWÄRTSBEWEGUNG
ENTSPRECHENDER ENDANSCHLAG
1) Die AUF-Taste gedrückt halten.
2) Die Schraube des der AUF-Bewegung der Welle entsprechenden Endanschlags (Abb.12, Bez.a) mit dem Einstellwerkzeug (Abb.1,
Bez.e) zum Pluszeichen (+) drehen, um den Hub des Rollladens zu erhöhen, zum Minuszeichen (-), um ihn zu verringern.
a
DREHRICHTUNG
DER WELLE
a
DREHRICHTUNG
DER WELLE
ENTSPRECHENDER ENDANSCHLAG
Abb.11
ENTSPRECHENDER ENDANSCHLAG
Abb.12
a
DREHRICHTUNG
DER WELLE
a
DREHRICHTUNG
DER WELLE
