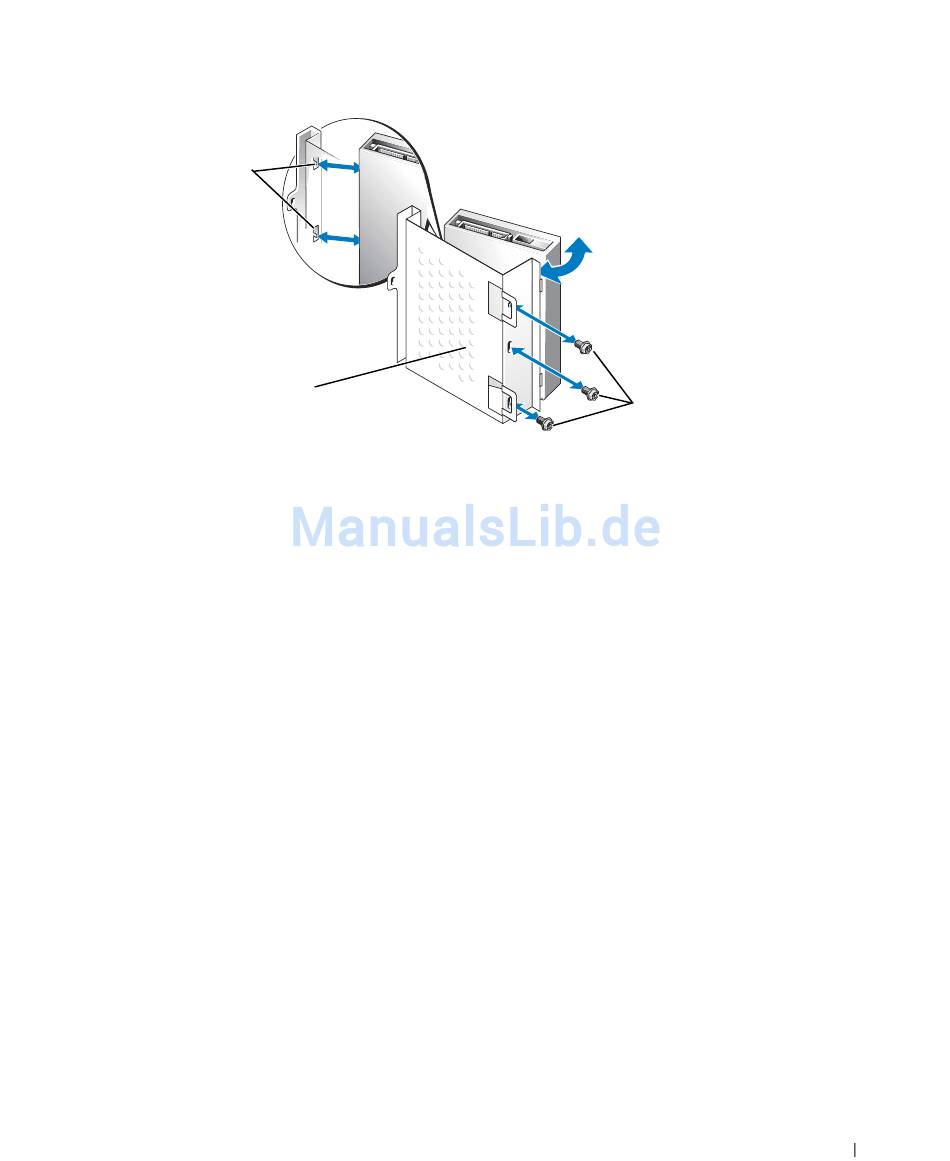

Installieren eines Festplattenlaufwerks

1
Packen Sie das Ersatzfestplattenlaufwerk aus und bereiten Sie es für die Installation vor.
2
Überprüfen Sie anhand der Laufwerkdokumentation, dass das Laufwerk korrekt auf den
Computer konfiguriert ist.
3
Entfernen Sie das Abdeckblech des Festplattenlaufwerks (siehe Seite 85).
4
Befestigen Sie das Festplattenlaufwerk am Abdeckblech:
Führen Sie auf einer Seite des Laufwerks die kleinen Abdeckblechlaschen durch die
a
Öffnungen der Sicherungsschrauben für das Laufwerk.
Klappen Sie das Laufwerk vorsichtig zum Abdeckblech hin und richten Sie die drei
b
Schraubenöffnungen auf der anderen Seite des Laufwerks mit den Schraubenöffnungen
auf dem Abdeckblech aus.
Befestigen Sie das Abdeckblech am Festplattenlaufwerk.
c
Legen Sie alle drei Sicherungsschrauben für das Laufwerk ein und ziehen Sie sie fest.
d
5
Bauen Sie das Festplattenlaufwerk ein:
Platzieren Sie die zwei Abdeckblechlaschen in die Festplattenschächte im Inneren des
a
Abdeckblechs für das zusätzliche Festplattenlaufwerk.
Klappen Sie das Abdeckblech nach vorne, sodass es bündig mit dem Abdeckblech für das
b
zusätzliche Festplattenlaufwerk ist.
Bringen Sie die Sicherungsschrauben für das Abdeckblech wieder an.
c
6
Schließen Sie ein Netzkabel an das Laufwerk an.
7
Schließen Sie das Datenkabel an das Laufwerk und die Systemplatine an (siehe Seite 66).
8
Schließen Sie die Computerabdeckung wieder (siehe Seite 99).
Sicherungs
schrauben Laufwerk (3)
