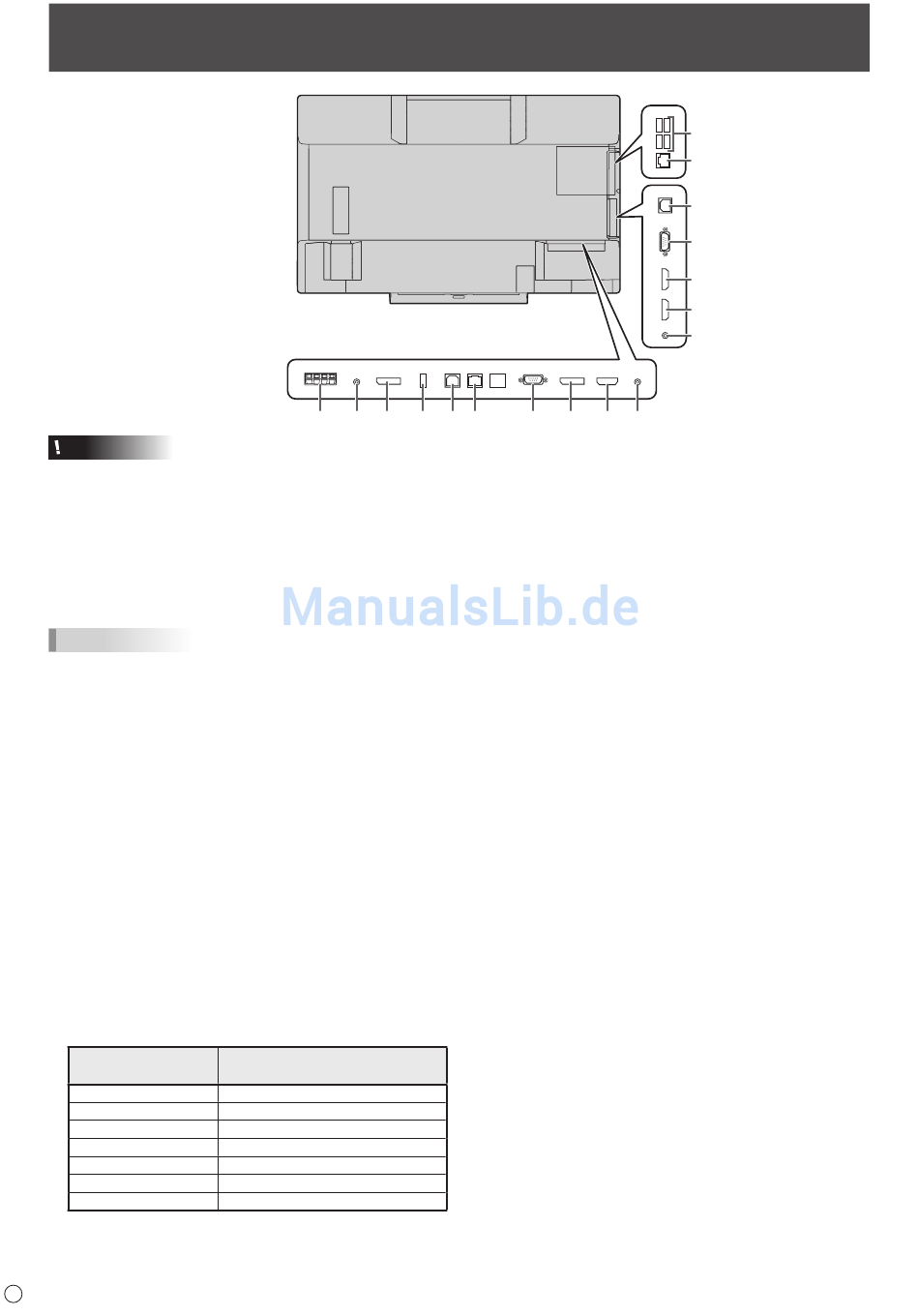

Anschließen von Zusatzgeräten
Vorsicht
• Schalten Sie unbedingt den Hauptschalter aus und ziehen
Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das
Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die
Signaleingänge mit den Signalausgänge. Dies könnte zu
Fehlfunktionen und anderen Problemen führen.
• Verwenden sie keine Kabel mit beschädigten oder
verformten Anschlüssen, da es andernfalls zu
Fehlfunktionen kommen kann.
TIPPS
• Wenn ein Touch-Panel mit einem an den Monitor
angeschlossenen Computer verwendet wird, schließen Sie
das USB-Kabel am Computer an. Für Einzelheiten wird auf
die Bedienungsanleitung für das Touch-Panel-Einstellungstool
verwiesen.
• Abhängig vom angeschlossenen Computer (Videokarte) können
Bilder unter Umständen nicht korrekt angezeigt werden.
• Verwenden Sie die automatische Bildschirmeinstellung,
wenn ein Bildschirm von einem Computer zum ersten Mal
über den D-SUB1 oder D-SUB2 angezeigt wird oder wenn
Sie Einstellungen am Computer verändert haben. Das
Bild wird automatisch eingestellt, wenn SELF ADJUST
<AUTOM. EINSTELLUNG> im Menü MONITOR auf ON
<EIN> eingestellt ist.
• Wenn der Audioausgang des Abspielgeräts direkt mit den
Lautsprechern oder anderen Geräten verbunden ist, kann
das Videobild gegenüber dem Ton unter Umständen etwas
verzögert sein.
Der Ton sollte daher immer über diesen Monitor
wiedergegeben werden. Schließen Sie zu diesem Zweck
den Audioausgang des Abspielgeräts am Audioeingang
des Monitors und den Audioausgang des Monitors an den
Lautsprechern oder einem anderen Wiedergabegerät an.
• Die in jedem Eingangsmodus verwendeten
Audioeingangsanschlüsse sind ab Werk wie folgt eingestellt.
Eingangsmodus
D-SUB1
D-SUB2
DisplayPort
HDMI1
HDMI2
HDMI3
WHITEBOARD
12
D
15
10
9
Audioeingangsanschluss
(Werkseinstellung)
Audio1 Eingangsanschluss
Audio2 Eingangsanschluss
DisplayPort-Eingangsanschluss
HDMI1-Eingangsanschluss
HDMI2-Eingangsanschluss
HDMI3-Eingangsanschluss
WHITEBOARD
11 12 14
5
4
Es ist ratsam, die Anschlüsse für unterschiedliche Zwecke zu
benutzen:
So können zum Beispiel die Anschlüsse unten am Monitor
zum Anschließen eines Desktop-Computers und die
Anschlüsse an der Seite des Monitors zum Anschließen eines
tragbaren Computers verwendet werden.
1. HDMI1-Eingangsanschluss
2. HDMI2-Eingangsanschluss
3. HDMI3-Eingangsanschluss
• Verwenden Sie ein handelsübliches HDMI-Kabel, das
dem HDMI-Standard entspricht.
• Stellen Sie je nach Gerät, das angeschlossen werden
soll, HDMI1/HDMI2/HDMI3 unter INPUT SELECT
<EINGANGSWAHL> im Menü SETUP <KONFIG.>
entsprechend ein.
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss,
der verwendet werden soll.
Wenn HDMI ausgewählt wurde, ist ein Anschließen an den
Audioeingangsanschluss nicht erforderlich.
4. DisplayPort-Eingangsanschluss
• Verwenden Sie ein handelsübliches DisplayPort-Kabel,
das dem DisplayPort-Standard entspricht.
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss,
der verwendet werden soll.
Wenn DisplayPort ausgewählt wurde, ist ein Anschließen an
den Audioeingangsanschluss nicht erforderlich.
5. D-sub1-Eingangsanschluss
• Stellen Sie je nach Gerät, das angeschlossen warden
soll, D-SUB1 unter INPUT SELECT <EINGANGSWAHL>
im Menü SETUP <KONFIG.> entsprechend ein.
• Für die Verwendung mit D-SUB1[VIDEO] verbinden Sie
bitte den grünen Anschluss mit dem Videoausgang des
Geräts.
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss,
der verwendet werden soll.
6. D-sub2-Eingangsanschluss
• Wählen Sie unter AUDIO SELECT <AUDIO AUSWAHL> im
Menü SETUP <KONFIG.> den Audioeingangsanschluss,
der verwendet werden soll.
16
17
13
6
2
3
8
1
7
