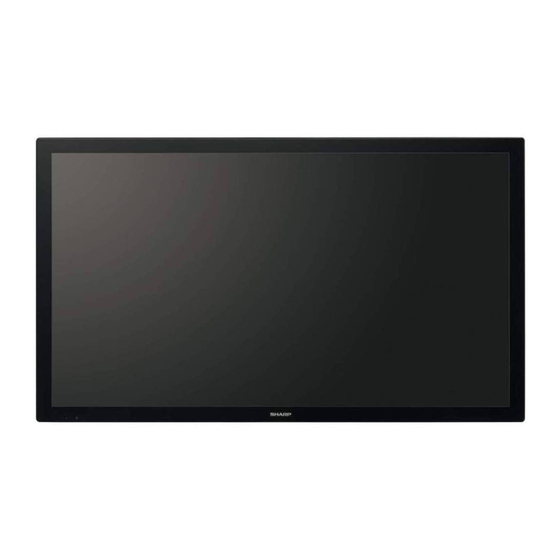

Sharp PN-60TW3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. Monitore
  5. PN-60TW3
  6. Bedienungsanleitung
Sharp PN-60TW3 Bedienungsanleitung

Sharp PN-60TW3 Bedienungsanleitung

Lcd farbmonitor
Vorschau ausblenden Andere Handbücher für PN-60TW3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PN-70TW3
PN-60TW3
LCD FARBMONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PN-60TW3

Inhaltszusammenfassung für Sharp PN-60TW3

  • Seite 1 PN-70TW3 PN-60TW3 LCD FARBMONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Informationen Zur Entsorgung Dieses Gerätes Und Der Batterien

    Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen.

  • Seite 3: Wichtige Informationen

    WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß...

  • Seite 4: Verehrte Kundin, Verehrter Kunde

    VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...

  • Seite 5: Wichtige Hinweise Für Die Sicherheit Von Kindern

    SICHERHEITSVORKEHRUNGEN (Fortsetzung) 15. Ersatzteile — Wenn Ersatzteile benötigt werden, stellen Sie bitte sicher, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Die Verwendung anderer Teile kann zu einem Brand, zu Stromschlag oder anderen Gefahren führen. 16.

  • Seite 6: Tipps Und Sicherheitshinweise

    Elektroschlag zu vermeiden. abzureiben oder zu berühren. - Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das - Wir bitten um Ihr Verständnis, dass SHARP über die Gerät längere Zeit über nicht verwenden. gesetzlich anerkannte Leistungshaftung hinaus keine - Führen Sie keine Reparaturversuche an einem beschädigten...

  • Seite 7: Wichtige Hinweise Zur Befestigung

    Maßnahmen ergreifen, um die Umgebungstemperatur innerhalb des vorgeschriebenen Bereichs zu halten. • Die Temperaturbedingungen können sich ändern, wenn der Monitor zusammen mit von SHARP empfohlenem Zubehör verwendet wird. Überprüfen Sie in diesem Fall bitte die für das Zubehör empfohlenen Temperaturbedingungen.

  • Seite 8: Inhaltsverzeichnis

    Ausschalten ..............19 Fehlerbehebung .............62 Vorbereitungen für die Touch-Panel-/Touch-Pen- Technische Daten ............64 Verwendung ..............20 Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) ....69 Anschließen des Touch-Pen-Adapters .......20 Vorbereitungen am Touch-Pen ........20 Vorbereitungen am Computer ........20 Kalibrierung ..............20 Touch-Pen-Funktionen ..........21 Hinzufügen von Touch-Pens (Paarung) .....21 Berührungsfunktion ............22...

  • Seite 9: Mitgelieferte Komponenten

     Touch-Pen-Adapter (PN-ZL01): 1  Pen-Spitze (für Touch-Pen): 2 SHARP-Logo mit diesem Aufkleber. * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit dem Restmüll entsorgt werden.

  • Seite 10: Teilebezeichnungen

    1. POWER-Taste (Netztaste) / Betriebs-LED (Siehe Seite 18.) 4. Ablage 2. Fernbedienungssensor (Siehe Seite 15.) 5. Lautsprecher 3. TOUCH-MENÜ-Taste (Siehe Seite 25.) 6. Griffe (2 beim PN-60TW3) 7. Infrarot-Sender/Empfänger nRückansicht 8. Belüftungsöffnungen 9. Optionaler Anschlussbereich Dieser Bereich dient zum Anschließen von Zusatzgeräten für erweiterte Funktionen.
  • Seite 11 Teilebezeichnungen 1. Signalgeber nFernbedienung 2. Taste POWER (Ein/Aus) (Siehe Seite 18.) 3. Taste MUTE (Stumm) (Siehe Seite 26.) 4. Taste VOL +/- (Lautstärke) (Siehe Seite 26.) Taste BRIGHT +/- (Helligkeit) (Siehe Seite 27.) Cursorsteuerung ( ) Tasten 5. Taste DISPLAY (Anzeige) (Siehe Seite 27.) 6.

  • Seite 12: Anschließen Von Zusatzgeräten

    Anschließen von Zusatzgeräten 11 12 15 Es ist ratsam, die Anschlüsse für unterschiedliche Zwecke zu Vorsicht benutzen: • Schalten Sie unbedingt den Hauptschalter aus und ziehen So können zum Beispiel die Anschlüsse unten am Monitor Sie den Netzstecker, bevor Sie Kabel anschließen oder zum Anschließen eines Desktop-Computers und die abziehen.
  • Seite 13 Anschließen von Zusatzgeräten 7. Audio1 Eingangsanschluss 16. Anschlüsse für externe Lautsprecher 8. Audio2 Eingangsanschluss • Um externe Lautsprecher zu verwenden, stellen Sie im Menü SETUP <KONFIG.> unter AUDIO OPTION • Das verwendete Audiokabel sollte widerstandslos sein. <AUDIO-OPTION> für SPEAKER SELECT <AUSWAHL •...

  • Seite 14: Anschließen Des Netzkabels

    Anschließen des Netzkabels Vorsicht Hauptnetzschalter • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzsteckerbuchse. Steckdose 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Steckdose.

  • Seite 15: Vorbereiten Der Fernbedienung

    Vorbereiten der Fernbedienung Einlegen der Batterien Reichweite der Fernbedienung 1. Drücken Sie leicht auf den Batteriefachdeckel und schieben Die Fernbedienung funktioniert bis zu einem Abstand von etwa 5 m innerhalb eines Winkels von etwa 10° zur Mitte des Sie ihn in die Richtung des Pfeils. Fernbedienungssensors am Monitor.

  • Seite 16: Entfernen Der Griffe

    Entfernen der Griffe Die Griffe können entfernt werden. Griff Griffschrauben Vorsicht • Die abnehmbaren Griffe und die Griffschrauben sind für die Verwendung an diesem Monitor vorgesehen. Verwenden Sie sie nicht für andere Geräte. • Vergewissern Sie sich, dass sie ausschließlich die Griffe und Schrauben verwenden, die zuvor vom Monitor entfernt wurden, um die Griffe erneut zu montieren.

  • Seite 17: Anschließen Des Drahtlos-Adapters

    Adapter Anschließen des Drahtlos-Tokens Das Drahtlos-Token enthält die “MirrorOp for SHARP” Software, die zum drahtlosen Verbinden eines Computers verwendet wird. Verbinden Sie das Drahtlos-Token mit dem Computer, auf dem eine drahtlose Anzeige erfolgen soll. Weitere Informationen finden Sie im Bedienungsanleitung des Wireless Controller.

  • Seite 18: Ein- Und Ausschalten

    Ein- und ausschalten Einschalten Vorsicht • Schalten Sie zuerst den Monitor und erst danach den 1. Drücken Sie auf die POWER-Taste (Netztaste). Computer oder ein anderes Wiedergabegerät ein. • Schalten Sie den Monitor einmal am Tag in den ausgeschalteten Zustand (Standby-Modus), um die Leistungsfähigkeit des Wireless Controllers aufrechtzuerhalten.

  • Seite 19: Ausschalten

    ON <EIN> gesetzt, und POWER SAVE MODE interne Batterie leer. Wenden Sie sich für den Austausch der <ENERGIESPARMODUS> ist auf ON <EIN> gesetzt. Batterie an Ihren SHARP-Händler oder das nächstgelegene (Diese Einstellungen können nicht geändert werden.) SHARP Servicecenter. Legt fest, ob der Monitor in den Standby-Modus •...

  • Seite 20: Vorbereitungen Für Die Touch-Panel-/Touch-Pen-Verwendung

    Vorbereitungen für die Touch-Panel-/Touch-Pen-Verwendung Anschließen des Touch-Pen-Adapters Vorbereitungen am Computer Stecken Sie den Touch-Pen-Adapter in die Touch-Pen- Um das Touch-Panel, den Touch-Pen und den Schwamm Adapterbuchse am Monitor, um den Touch-Pen verwenden zu mit einem Computer verwenden zu können, der am können.

  • Seite 21: Touch-Pen-Funktionen

    Vorbereitungen für die Touch-Panel-/Touch-Pen-Verwendung Touch-Pen-Funktionen Hinzufügen von Touch-Pens (Paarung) Verwenden Sie nur Touch-Pens, die für die Verwendung mit • Es können bis zu 4 Touch-Pens gleichzeitig verwendet diesem Monitor vorgesehen sind (mitgelieferte Touch-Pens werden. (Bis zu 10 Touch-Pens können registriert werden.) oder optional PN-ZL02).

  • Seite 22: Berührungsfunktion

    Berührungsfunktion Berührungsfunktion Doppeltippen Gleiche Funktion wie ein Doppelklick mit einer Maustaste. Berühren Sie das Element zweimal rasch hintereinander mit Die Berührungsfunktionen, die sich mit diesem Monitor durchführen lassen, schwanken je nach Betriebssystem dem Finger/Touch-Pen. und Anwendung. Auch die Auswirkungen der Berührung schwanken.
  • Seite 23 Berührungsfunktion Drag & Drop ausführen nFingerfunktionen Gleiche Funktion wie Drag & Drop ausführen mit einer Maus. Zoom Berühren Sie den Bildschirm mit dem Finger/Touch-Pen und Bei Bildschirmen verwenden, die zur Vergrößerung/ bewegen Sie ihn, ohne ihn dabei anzuheben. Heben Sie den Verkleinerung fähig sind.

  • Seite 24: Andere Funktionen

    Berührungsfunktion Bitte beachten Drehung Verwenden Sie diese Funktion auf einem Bildschirm, auf • Verwenden Sie den Touch-Pen nicht für andere Zwecke als dem eine Drehung der Bilder möglich ist. Berühren Sie den die Touch-Panel-Bedienung. Drehmittelpunkt mit einem Finger. Halten Sie den Finger still •...

  • Seite 25: Allgemeiner Betrieb

    Allgemeiner Betrieb Verwenden des Touch-Menüs (1) INPUT (Eingangsmodus-Auswahl) Ändern des Eingangsmodus. Sie können den Monitor berühren, um den Eingangsmodus, Eingangsmodus Video Audio die Lautstärke und andere Einstellungen zu ändern. DisplayPort DisplayPort-Eingangsanschluss 1. Drücken Sie auf die TOUCH-MENÜ-Taste. HDMI1 HDMI1-Eingangsanschluss HDMI2 HDMI2-Eingangsanschluss HDMI3 HDMI3-Eingangsanschluss...

  • Seite 26: Verwenden Der Fernbedienung

    Allgemeiner Betrieb Verwenden der Fernbedienung (3) Berührungsfunktion-Einstellung Berühren Sie diese Taste, um die Berührungsfunktion zu deaktivieren. Berühren Sie diese Taste erneut, um die Berührungsfunktion zu aktivieren. TIPPS • Wenn der Eingangsmodus geändert wird, wird die Deaktivierung der Berührungsfunktion aufgehoben. • Wenn das TOUCH OUTPUT INVALID ICON <SYMBOL UNG.
  • Seite 27 Allgemeiner Betrieb 5. BRIGHT +/- (Einstellung der Hintergrundbeleuchtung) 10. MODE (Auswahl des Farbmodus) Mit jedem Drücken dieser Taste wird in der folgenden Wenn Sie auf oder drücken, wird das BRIGHT <HELLIGKT>-Menü eingeblendet, sofern nicht Reihenfolge auf den nächsten Farbmodus umgeschaltet: gerade das Bildschirm-Menü...
  • Seite 28 Allgemeiner Betrieb nUmschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE PC-Eingang Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> AV-Eingang Ein Bild mit einem Bildformat von 4:3 wird so gedehnt, dass es die gesamte Bildfläche ausfüllt.

  • Seite 29: Menüoptionen

    Menüoptionen Anzeigen des Bildschirmmenüs TIPPS • Das jeweils angezeigte Menü hängt vom gewählten Video- und Audio-Einstellungen sowie die Einstellung Eingangsmodus ab. verschiedener Funktionen können vorgenommen werden. • Das Bildschirm-Menü verschwindet nach etwa 15 Sekunden In diesem Abschnitt wird beschrieben, wie die einzelnen automatisch, wenn in dieser Zeit keine Taste gedrückt wird.

  • Seite 30: Menüoptionen

    Menüoptionen Menüoptionen Das jeweils angezeigte Menü hängt vom gewählten Eingangsmodus ab. nSCREEN <BILDSCHIRM> DISPLAY Mit jedem Drücken von können Sie die Position des Menüfensters verschieben. AUTO (D-SUB1[RGB]/D-SUB2/Direct Drawing (Direktes Zeichnen)/Wireless (Drahtlos)) Die Parameter CLOCK, PHASE, H-POS und V-POS werden automatisch eingestellt. ENTER Die Einstellung erfolgt durch Drücken von .
  • Seite 31 Menüoptionen nPICTURE <BILD> DISPLAY Mit jedem Drücken von können Sie die Position des Menüfensters verschieben. BRIGHT <HELLIGKT> Stellt die Helligkeit der Hintergrundbeleuchtung ein. (Im PIP-Modus gilt die Einstellung der Hauptseite auch fur das kleine Bild). CONTRAST <KONTRAST> Zur Einstellung der Differenz zwischen den hellen und dunklen Bildbereichen. BLACK LEVEL <SCHWARZWERT>...
  • Seite 32 Menüoptionen ADVANCED <WEITERFÜHREND> AUTO (D-SUB1[RGB]/D-SUB2/Direct Drawing (Direktes Zeichnen)/Wireless (Drahtlos)) Die Parameter ANALOG GAIN und ANALOG OFFSET werden automatisch eingestellt. ENTER Die Einstellung erfolgt durch Drucken von ANALOG GAIN <ANALOGE VERSTÄRKUNG> (D-SUB1[RGB]/D-SUB2/Direct Drawing (Direktes Zeichnen)/Wireless (Drahtlos)) Stellen Sie die hellen Anteile des Videoeingangssignals ein. ANALOG OFFSET <ANALOGE VERSCHIEBUNG>...
  • Seite 33 Menüoptionen nAUDIO <TON> TREBLE <HÖHEN> Stellt die Höhen ein. BASS Stellt die Bässe ein. BALANCE Stellt die Balance (links/rechts) ein. RESET Setzt die Werte der Parameter im Menü AUDIO auf die Werkseinstellungen zurück. ENTER Wählen Sie “ON” aus und drücken Sie dann auf nSETUP <KONFIG.>...
  • Seite 34 Menüoptionen AUDIO OPTION <AUDIO-OPTION> SPEAKER SELECT <AUSWAHL LAUTSPRECHER> Legen Sie fest, ob des integrierte Lautsprechers oder die an Anschlüsse für externe Lautsprecher angeschlossenen Lautsprechers verwendet werden sollen. AUDIO OUTPUT <AUDIO-AUSGANG > Stellt die Lautstärke der Tonausgabe der Audio-Ausgangsanschlüsse ein. VARIABLE1<VARIABEL1> …………… Sie können die Lautstärke des Lautsprechers am Monitor und des Audio- ausgangsanschlusses gleichzeitig mit VOLUME einstellen.
  • Seite 35 Menüoptionen nMONITOR OSD H-POSITION Damit wird die horizontale Position des Bildschirmmenüs eingestellt. OSD V-POSITION Damit wird die vertikale Position des Bildschirmmenüs eingestellt. OPERATION MODE <BETRIEBSMODUS> MODE1 <MODUS1> ....OFF IF NO OPERATION ist auf ON gesetzt, und POWER SAVE MODE ist auf ON gesetzt. (Diese Einstellungen können nicht geändert werden.) MODE2 <MODUS2>...
  • Seite 36 Menüoptionen nPIP/PbyP PIP MODES <PIP MODUS> Damit kann der Anzeigemodus festgelegt werden. OFF <AUS> ..Zeigt nur ein Bildschirmfenster an. PIP .....Zeigt ein Unterfenster und ein Hauptfenster an. PbyP ....Zeigt ein Hauptfenster und ein Unterfenster nebeneinander an. PbyP2 ....Zeigt ein Hauptfenster mit 1280 Pixels in der Längsrichtung und ein Unterfenster nebeneinander an. PIP SIZE Damit können Sie die Größe des Unterfensters im PIP-Modus festlegen.
  • Seite 37 Menüoptionen nOTHERS <ANDERE> SCREEN MOTION <BILDSCHIRM-BEWEG> PATTERN <TESTBILD> Geisterbilder werden durch Verschieben des Bildes reduziert. OFF <AUS> ......Die Funktion SCREEN MOTION ist deaktiviert. PATTERN1 <TESTBILD1> ..Das gesamte Bild wird vertikal und horizontal verschoben. PATTERN2 <TESTBILD2> ..Der Bildschirm wird von unten nach oben schwarz und zeigt anschließend von oben nach unten wieder das normale Bild.
  • Seite 38 Menüoptionen nGleichzeitige Anzeige zweier Bildschirmeingänge nZOOM2 SPECIAL SETTING <ZOOM2 SPEZIAL EINSTELLUNG> Sie können zwei Bilder gleichzeitig auf dem Bildschirm darstellen. Wenn Sie einen tragbaren Computer mit einer der folgenden Diese Funktion kann mittels “PIP MODES <PIP MODUS>” im Bildschirmauflösungen anschließen und schwarze Balken Menü...
  • Seite 39 Menüoptionen nSCHEDULE <ZEITPLAN> (5) INPUT <EINGANG> Sie können die Zeit einstellen, zu der der Monitor ein- und Stellt den Eingangsmodus beim Einschalten ein. Wird diese ausgeschaltet wird. Option nicht eingestellt, erscheint das Bild wie zum Zeitpunkt Stellen Sie diese Funktion mit SCHEDULE <ZEITPLAN> im der letzten Abschaltung.

  • Seite 40: Einstellungen Für Die Pc-Anzeige

    Menüoptionen Einstellungen für die PC-Anzeige nAutomatische Einstellung Verwenden Sie die automatische Bildschirmeinstellung, wenn Sie erstmalig D-SUB1 oder D-SUB2 zur Anzeige eines Computer-Bildschirms verwenden oder wenn Sie die Einstellungen des Computers ändern. 1. Schalten Sie den Eingang auf D-SUB1 oder D-SUB2 und rufen Sie das Testbild auf.

  • Seite 41: Initialisierung (Reset) / Funktionsbeschränkung (Function )

    Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) Sie können die Einstellungen auf die Werkseinstellungen OSD DISPLAY <OSD> zurücksetzen und Funktionen einschränken. Damit können Menüs ein- bzw. ausgeblendet werden. SIZE 1. Halten Sie gedrückt, bis in der oberen linken Das Menü FUNCTION kann nicht ausgeblendet werden. Bildschirmecke “F”...

  • Seite 42: Steuerung Des Monitors Über Einen Pc (Rs-232C)

    Steuerung des Monitors über einen PC (RS-232C) Kommunikationseinstellungen Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Port) von einem PC aus gesteuert werden. Stellen Sie die RS-232C-Kommunikationseinstellungen am TIPPS PC so ein, dass sie den Kommunikationseinstellungen des Monitors entsprechen: • Um den Monitor per RS-232C zu steuern, stellen Sie RS- 232C/LAN SELECT<RS-232C/LAN-AUSWAHL>...
  • Seite 43 Steuerung des Monitors über einen PC (RS-232C) nAntwortcodeformat nKommunikationsintervall Wenn ein Befehl korrekt ausgeführt wurde • Nachdem die Meldung OK oder ERR angezeigt wurde, müssen Sie die nächsten Befehle senden. Legen Sie mindestens 10 Sekunden als Wartezeit für die Antwortcode , 0A Antwort auf einen Befehl fest.

  • Seite 44: Einstellung Der Gamma Benutzerdaten

    Steuerung des Monitors über einen PC (RS-232C) Einstellung der GAMMA Benutzerdaten nÜbertragen der GAMMA Benutzerdaten Verwenden Sie die Befehle für die Benutzerdatenübertragung (UGRW, UGGW und UGBW). Unterteilen Sie die insgesamt 512 Abschnitte der Benutzerdaten für jede der R-, G-, B-Farben in 16 Blöcke und übertragen Sie mit jedem Befehl jeweils 32 Datenabschnitte.

  • Seite 45: Rs-232C Befehlstabelletrie

    Steuerung des Monitors über einen PC (RS-232C) RS-232C Befehlstabelletrie Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 42.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 42.) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zuruckgemeldete Wert kann durch die Einstellung “????” oder “ ?”...

  • Seite 46: Menü Screen

    Steuerung des Monitors über einen PC (RS-232C) Menü SCREEN <BILDSCHIRM> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt AUTO ASNC Im Eingangsmodus D-SUB1[RGB], D-SUB2, Direct Drawing (Direktes Zeichnen), Wireless (Drahtlos). CLOCK <TAKT> CLCK 0-1200 0-1200 Im Eingangsmodus D-SUB1[RGB], D-SUB2, Direct Drawing (Direktes Zeichnen), Wireless (Drahtlos).

  • Seite 47: Menü Audio

    Steuerung des Monitors über einen PC (RS-232C) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt ADVANCED AUTO AGIN Im Eingangsmodus D-SUB1[RGB], D-SUB2, Direct Drawing (Direktes Zeichnen), <WEITERFÜHREND> Wireless (Drahtlos). ANALOG GAIN ANGA 0-127 0-127 Im Eingangsmodus D-SUB1[RGB], D-SUB2, Direct Drawing (Direktes Zeichnen), <ANALOGE VERSTÄRKUNG>...

  • Seite 48: Menü Setup

    Steuerung des Monitors über einen PC (RS-232C) Menü SETUP <KONFIG.> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt DATE/TIME SETTING DATE AABBCCDDEE AABBCCDDEE AA: Jahr, BB: Monat, CC: Tag, DD: Stunde, EE: Minute <EINSTELLUNG DATUM/ZEIT> DATUM-ANZEIGEFORMAT DTFT 0: YYYY/MM/DD <JJJJ/MM/TT>, 1: MM/DD/YYYY <MM/TT/JJJJ>, 2: DD/MM/YYYY <TT/MM/JJJJ>...

  • Seite 49: Menü Monitor

    Steuerung des Monitors über einen PC (RS-232C) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt START INPUT MODE SUIM 0-5, 7-9 0-5, 7-9 0: Direct Drawing (Direktes Zeichnen), 1: LAST INPUT MODE <LETZTER EING. <EINGABEMODUS STARTEN> MOD.>, 2: DisplayPort, 3: HDMI1, 4: HDMI2, 5: HDMI3, 7: D-SUB1, 8: D-SUB2, 9: Wireless (Drahtlos) ○...

  • Seite 50: Menü Others

    Steuerung des Monitors über einen PC (RS-232C) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt SOUND CHANGE <TON QUELLE> MWAD 1-2 1: MAIN, 2: SUB MAIN POS (Hauptfenster) MWPP 0-1 0: POS1, 1: POS2 ○ PbyP2 POS (Unterfenster) MW2P 0-2 0: POS1, 1: POS2, 2: POS3 AUTO OFF <AUTO AUS>...
  • Seite 51 Steuerung des Monitors über einen PC (RS-232C) Menü Initialisierung/Funktionsbeschränkung (FUNCTION <FUNKTION>) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt ALL RESET <SYSTEMRESET> RSET 0: ALL RESET 1 <SYSTEMRESET 1>, 1: ALL RESET 2 <SYSTEMRESET 2> ADJUSTMENT LOCK ALCK 0-2 0: OFF <AUS>, 1: ON1 <EIN1>, 2: ON2 <EIN2> <OSD GESPERRT>...
  • Seite 52 Steuerung des Monitors über einen PC (RS-232C) Befehle für die Einstellung der GAMMA-Benutzerdaten Funktion Befehl Richtung Parameter Antwor Steuerung/Antwortinhalt ROT GAMMA DATENÜBERTRAGUNG UGRW aaxxxx ··· xxxxcc aa: Blocknummer (xxxx: 32 xxxx: 32 Benutzerdaten GRÜN GAMMA DATENÜBERTRAGUNG UGGW Abschnitte) cc: Prüfsumme (ASCII-Daten) der Blocknummer und der Benutzerdaten BLAU GAMMA DATENÜBERTRAGUNG UGBW aa: 01-16 xxxx: 0000-1023...

  • Seite 53: Steuerung Des Monitors Über Einen Computer (Lan)

    Steuerung des Monitors über einen Computer (LAN) Einstellungen zum Verbinden mit Sie können den Monitor an ein LAN-Netzwerk anschließen, um ihn von einem Computer aus zu steuern. einem LAN Sie können den Monitor auch so konfigurieren, dass er bei einer Störung eine E-Mail-Benachrichtigung schickt. Stellen Sie die IP-Adresse und Subnetzmaske entsprechend Für die Verbindung ist ein handelsübliches LAN-Kabel Ihrem LAN ein.

  • Seite 54: Einstellen Über Einen Computer

    Steuerung des Monitors über einen Computer (LAN) ■ Einstellen über einen Computer 7. Nehmen Sie eine zeitweilige Änderung der IP-Adresse und der Subnetzmaske vor. Wenn der Monitor mit einem Computer verbunden ist, können Um bei werksseitigen Grundeinstellungen auf den Monitor die LAN-Einstellungen über den Computer konfiguriert werden.

  • Seite 55: Steuerung Über Einen Computer

    Steuerung des Monitors über einen Computer (LAN) Steuerung über einen Computer 5. Klicken Sie unter NETWORK auf “LAN SETUP”. TIPPS • Legen Sie zur Sicherheit einen Benutzernamen (USER NAME) und ein Kennwort (PASSWORD) fest. ■ Allgemeiner Betrieb Um den Monitor über einen Computer im LAN zu steuern, verwenden Sie einen Webbrowser.

  • Seite 56: Adjustment

    Steuerung des Monitors über einen Computer (LAN) ■ INFORMATION ■ ADJUSTMENT Hier erscheinen Informationen über diesen Monitor. Sie können Anpassungen an diesen Einstellungen vornehmen, die auch im Menü des Monitors verfügbar sind. • SCREEN (Siehe Seite 30.) • PICTURE (Siehe Seiten 31 bis 32.) •...
  • Seite 57 Steuerung des Monitors über einen Computer (LAN) ■ NETWORK (LAN SETUP) ■ NETWORK (SECURITY) Auf diesem Bildschirm können Sie die Einstellungen Auf diesem Bildschirm können Sie die sicherheitsrelevanten durchführen, die erforderlich sind, wenn der Monitor an ein Einstellungen durchführen. LAN angeschlossen ist. USER NAME / PASSWORD DHCP CLIENT Zum Festlegen eines Benutzernamens und eines Kennworts,...
  • Seite 58 Steuerung des Monitors über einen Computer (LAN) ■ NETWORK (GENERAL) ■ MAIL (ORIGINATOR) Auf diesem Bildschirm können Sie die allgemeinen LAN- Auf diesem Bildschirm können Sie die E-Mail konfigurieren, Einstellungen durchführen. die in regelmäßigen Abständen oder dann verschickt wird, wenn der Monitor eine Störung aufweist. Die erforderlichen Einstellungen hängen von der Konfiguration Ihres LAN ab.
  • Seite 59 Steuerung des Monitors über einen Computer (LAN) ■ MAIL (RECIPIENT) ■ MAIL (PERIODICAL) Auf diesem Bildschirm können Sie die Empfänger der Wenn bei CONDITION für MAIL (RECIPIENT) die Option E-Mail festlegen, die in regelmäßigen Abständen oder dann PERIODICAL angekreuzt ist, geben Sie Datum und Zeit für verschickt wird, wenn der Monitor eine Störung aufweist.
  • Seite 60 Steuerung des Monitors über einen Computer (LAN) ■ SNMP Vorsicht Die SNMP-Einstellungen können konfiguriert werden. • Nachdem Sie die SNMP-Einstellung durchgeführt haben, klicken Sie auf [Switch the main power of monitor off and on now.] oder schalten Sie den Monitor über den Hauptnetzschalter aus und wieder an.

  • Seite 61: [Erweiterter Betrieb] Befehlsbasierte Steuerung

    Steuerung des Monitors über einen Computer (LAN) [Erweiterter Betrieb] Befehlsbasierte Steuerung Mit einer Terminal-Software oder anderen geeigneten Anwendungen können Sie den Monitor über RS-232C Befehle steuern (siehe Seite 45). Damit Sie diese Funktion verwenden können, muss über den Webbrowser eine Verbindung bestehen. Eine ausführliche Anleitung finden Sie im Handbuch der Terminal-Software.

  • Seite 62: Fehlerbehebung

    • Hardwareproblem. Schalten Sie den Monitor ab und wenden • Ist das Eingangssignal kompatibel mit diesem Monitor? Sie sich für eine Reparatur an Ihren SHARP-Händler. (Siehe Seite 66.) (Wenn STATUS ALERT <STATUS-ALARM> auf OSD & LED gestellt ist. Dies hängt von der Einstellung ab.)
  • Seite 63 - Die Innentemperatur steigt auch sehr schnell an, wenn sich Staub im Inneren des Monitors oder an den Lüftungsschlitzen angesammelt hat. Entfernen Sie diesen Staub nach Möglichkeit. Fragen Sie Ihren SHARP-Händler, wie Sie den Staub im Geräteinneren am besten entfernen. Wenn “AUTO DIMMING <AUT. ABDUNKELUNG>” angezeigt wird.

  • Seite 64: Technische Daten

    *6 Wenn POWER SAVE MODE <ENERGIESPARMODUS> auf OFF <AUS> eingestellt ist. Wenn POWER SAVE MODE <ENERGIESPARMODUS> auf ON <EIN> eingestellt ist: 0,5 W. Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in...
  • Seite 65 Achten Sie bei der Montage des Monitors darauf, dass ein Wandmontagewinkel für eine VESA-kompatible Montage verwendet wird. SHARP empfiehlt die Verwendung von M6 Schrauben. Ziehen Sie diese fest an. Beachten Sie, dass die Schraubenlochtiefe des Monitors 10 mm beträgt. Durch eine mangelhafte Befestigung kann das Gerät zu Boden fallen und dabei Verletzungen verursachen oder selbst beschädigt werden.
  • Seite 66 OFF STATE Nein Nein *1 Oberer Wert: PN-70TW3, Unterer Wert: PN-60TW3 *2 Wenn CONNECT AUTO INPUT SELECT <AUTOM EING.AUSW. ANSCHL.> und NO SIGNAL AUTO INPUT SEL. <KEIN SIGN AUTOM EING AUSW> auf OFF <AUS> gesetzt sind. nDDC (Plug and Play) Der Monitor unterstützt den VESA DDC-Standard (Display Data Channel).
  • Seite 67 Technische Daten nKompatibler Signaltakt (AV) Bildschirmauflösung Frequenz HDMI KOMPONENTE 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz 720 × 576p 50Hz 720 × 480p 59,94Hz 60Hz 640 × 480p (VGA) 59,94Hz 60Hz 720(1440) ×...

  • Seite 68: Anschlussbelegung Displayport-Eingang

    Technische Daten Anschlussbelegung D-sub-Eingang Anschlussbelegung DisplayPort-Eingang (Mini D-sub 15-polig) (DisplayPort 20-polig) Funktion Funktion Funktion Funktion MainLane 3- Roter Videosignaleingang +5 V 12 MainLane0+ Grüner Videosignaleingang MainLane 3+ 13 GND Blauer Videosignaleingang N.C. MainLane 2- 14 GND N.C. DDC-Daten 15 Aux + Hsync Signaleingang MainLane 2+ 16 GND...

  • Seite 69: Wichtige Hinweise Zur Befestigung (Für Sharp-Händler Und Servicetechniker)

    (Für SHARP-Händler und Servicetechniker) • Für das Befestigen, Abmontieren oder Transportieren des Monitors müssen mindestens 4 Personen zur Verfügung stehen. (PN-60TW3: mindestens 3 Personen.) • Verwenden Sie dazu einen Wandhalterung, der für die Befestigung des Monitors geeignet ist. • Dieser Monitor wurde für die Befestigung an einer Betonwand oder an einer Betonsäule gebaut. Vor der Aufstellung des Monitors kann es notwendig sein, Wände, die aus bestimmten Materialien (z.B.
