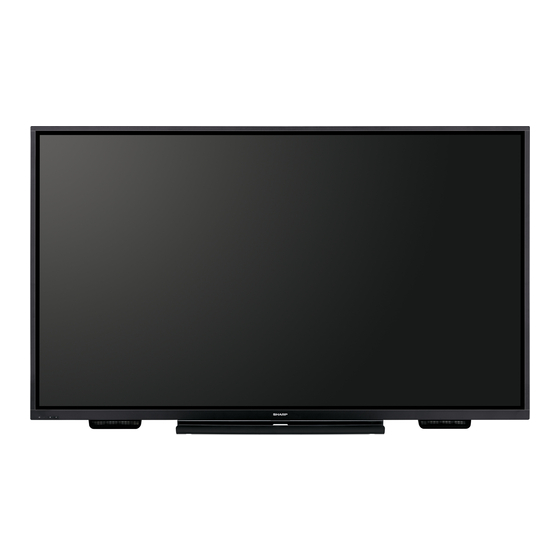

LCD FARBMONITOR
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PN-85TH1

Inhaltszusammenfassung für Sharp PN-85TH1

  • Seite 1 PN-85TH1 PN-75TH1 PN-65TH1 LCD FARBMONITOR BEDIENUNGSANLEITUNG...

  • Seite 2: Informationen Zur Entsorgung Dieses Gerätes Und Der Batterien

    Altbatterien werden in den Verkaufsgeschäften gesammelt. Die Rückgabe ist kostenlos. Wurde das Gerät GESCHÄFTLICH genutzt, wenden Sie sich an Ihren SHARP-Händler, der Sie über die Wege zur Rücknahme des Gerätes informiert. Es können Kosten für Sie entstehen. Kleine Geräte und geringe Stückzahlen werden möglicherweise auch von den vorhandenen Rückgabestellen für Altgeräte angenommen.

  • Seite 3: Wichtige Informationen

    WICHTIGE INFORMATIONEN ACHTUNG: HALTEN SIE DAS GERÄT VON REGEN UND JEGLICHER ART VON FEUCHTIGKEIT FERN, UM DIE GEFAHR VON BRAND ODER STROMSCHLAG ZU VERRINGERN. Das Blitzsymbol innerhalb eines Dreiecks weist den Benutzer auf das Vorhandensein VORSICHT nicht isolierter “gefährlicher Spannung” im Geräteinneren hin, die ausreichend groß...

  • Seite 4: Verehrte Kundin, Verehrter Kunde

    VEREHRTE KUNDIN, VEREHRTER KUNDE Wir danken Ihnen für den Kauf eines SHARP LCD-Gerätes. Um Ihre Sicherheit sowie einen jahrelangen, störungsfreien Betrieb dieses Produkts zu gewährleisten, lesen Sie bitte den Abschnitt “Sicherheitsvorkehrungen” vor der Verwendung des Produkts durch. SICHERHEITSVORKEHRUNGEN Elektrizität erfüllt viele nützliche Aufgaben, kann aber auch Personen- und Sachschäden verursachen, wenn sie unsachgemäß...

  • Seite 5: Wichtige Hinweise Für Die Sicherheit Von Kindern

    SICHERHEITSVORKEHRUNGEN (Fortsetzung) 18. Wärmequellen — Stellen Sie das Produkt nicht in der Nähe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (wie z.B. Verstärkern) auf, die Hitze abstrahlen. 19. Batterien — Durch falsche Anwendung können die Batterien explodieren oder sich entzünden. Eine undichte Batterie kann Korrosion am Gerät verursachen sowie Hände und Kleidung verschmutzen.

  • Seite 6: Tipps Und Sicherheitshinweise

    - Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. - Wir bitten um Ihr Verständnis, dass SHARP über die gesetzlich - Beschädigen Sie das Netzkabel nicht, stellen Sie keine schweren anerkannte Leistungshaftung hinaus keine Haftung für Fehler Gegenstände darauf, und überdehnen oder knicken Sie es nicht.

  • Seite 7: Wichtige Hinweise Zur Befestigung

    Monitors um Rat fragen. • Die Temperaturbedingungen können sich ändern, wenn der • Für die Wandbefestigung des Monitors sind Spezialkenntnisse Monitor zusammen mit von SHARP empfohlenem Zubehör erforderlich. Diese Arbeit darf daher nur von einem verwendet wird. Überprüfen Sie in diesem Fall bitte die für autorisierten SHARP-Händler durchgeführt werden. Führen das Zubehör empfohlenen Temperaturbedingungen.
  • Seite 8 Install Rückwärtsneigung • Wenn dieser Monitor mehr als 20 Grad von der Senkrechten nach oben geneigt wird, in Bezug zur waagrechten Fläche, wenden Sie sich an einen autorisierten SHARP-Händler, da spezielle Montagebedingungen beachtet werden müssen. Halten Sie diese Montagebedingungen ein. Nichteinhaltung kann zu Fehlfunktionen führen.

  • Seite 9: Inhaltsverzeichnis

    Fehlerbehebung .............54 Ein- und ausschalten .............19 Technische Daten ............56 Einschalten des Netzstroms ........19 Wichtige Hinweise zur Befestigung Ein- und ausschalten ..........19 (Für SHARP-Händler und Servicetechniker) ....60 Touch-Pen ...............21 Berührungsfunktion ............22 Berührungsfunktion ............22 Andere Funktionen .............24 Bitte beachten ............24 Schwamm ..............24...

  • Seite 10: Mitgelieferte Komponenten

    Um das Logo zu verdecken, überkleben Sie das SHARP- Logo mit diesem Aufkleber. * Die SHARP Corporation besitzt die Autorenrechte am Utility Disk Programm. Eine Vervielfältigung dieses Programms ohne schriftliche Genehmigung ist daher nicht gestattet. * Der Umwelt zuliebe ! Batterien dürfen nicht mit den Hausmüll entsorgt werden, sondern verlangen Sonderbehandlung.

  • Seite 11: Teilebezeichnungen

    Anschluss eines Desktop-Computers und TOUCH PANEL1 Anschluss eines tragbaren Computers verwendet werden. Um den TOUCH PANEL2 Anschluss zu verwenden, ändern Sie die Einstellung für den unter TOUCH INPUT SELECT <AUSWAHL TOUCH-EINGABE> verwendeten Anschluss im Menü SETUP <KONFIG.> zu TOUCH PANEL2. Vorsicht • Wenden Sie sich zum Anschließen/Entfernen von optionalem Zubehör an Ihren SHARP-Händler.
  • Seite 12 Teilebezeichnungen nFernbedienung 1. Signalgeber 2. Funktionstasten (Siehe Seite 26.)

  • Seite 13: Anschließen Von Zusatzgeräten

    Anschließen von Zusatzgeräten 1. HDMI1-Eingangsanschluss Vorsicht 2. HDMI2-Eingangsanschluss • Schalten Sie unbedingt den Hauptnetzschalter aus und • Verwenden Sie ein handelsübliches HDMI-Kabel (konform ziehen Sie den Netzstecker, bevor Sie Kabel anschließen mit der HDMI-Standard), das 4K unterstützt. oder abziehen. Lesen Sie auch das Handbuch des • Wählen Sie unter AUDIO SELECT <AUDIO Gerätes, das Sie an den Monitor anschließen möchten. • Verwechseln Sie beim Anschließen nicht die AUSWAHL>...
  • Seite 14 Anschließen von Zusatzgeräten 7. DisplayPort-Ausgangsanschluss 14. TOUCH PANEL1 Anschluss (für Touch-Panel) • Der auf diesem Monitor angezeigte Bildschirm und 15. TOUCH PANEL2 Anschluss (für Touch-Panel) der Audioausgang von diesem Monitor können an ein • Um das Touch-Panel mit einem Computer zu verwenden, externes Gerät ausgegeben werden. schließen Sie das Touch-Panel über das USB-Kabel am • Verwenden Sie ein handelsübliches DisplayPort- Computer an.

  • Seite 15: Anschließen Des Netzkabels

    Anschließen des Netzkabels Vorsicht • Verwenden Sie nur das mit dem Monitor gelieferte Netzkabel. 1. Schalten Sie den Hauptnetzschalter aus. 2. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Netzkabelbuchse. 3. Stecken Sie das Netzkabel (im Lieferumfang enthalten) in die Steckdose. Hauptnetzschalter Netzkabelbuchse Netzkabel (im Lieferumfang enthalten) Zur Steckdose Bündelung von Kabeln Mit den mitgelieferten Kabelklammern können das Netzkabel und die an der Monitorrückseite angeschlossenen Kabel...

  • Seite 16: Vorbereiten Der Fernbedienung

    Vorbereiten der Fernbedienung Einlegen der Batterien Reichweite der Fernbedienung 1. Legen Sie Ihren Finger auf die mit ▲ gekennzeichnete Die Fernbedienung funktioniert bis zu einem Abstand von etwa 5 m innerhalb eines Winkels von etwa 10° zur Mitte des Position und ziehen Sie dann die Abdeckung ab. Fernbedienungssensors am Monitor.

  • Seite 17: Entfernen Der Griffe

    Entfernen der Griffe Die Griffe können entfernt werden. Vorsicht • Die abnehmbaren Griffe und die Griffschrauben sind für die Verwendung an diesem Monitor vorgesehen. Verwenden Griff Sie sie nicht für andere Geräte. • Vergewissern Sie sich, dass sie ausschließlich die Griffe und Schrauben verwenden, die zuvor vom Monitor entfernt Griffschrauben wurden, um die Griffe erneut zu montieren. • Achten Sie darauf, dass die Griffe gut befestigt sind.

  • Seite 18: Anbringen Der Usb-Stick- / Sd-Kartenabdeckung

    Anbringen der USB-Stick- / SD-Kartenabdeckung 1. Montieren Sie die USB-Stick- / SD-Kartenabdeckung TIPPS (im Lieferumfang enthalten) am Monitor. • Wenn Sie die Abdeckung anbringen, verwenden Sie USB-Stick- / SD-Kartenabdeckung einen USB-Stick, der nicht größer ist als 70 mm (L) (im Lieferumfang enthalten) (ausgenommen Anschluss) x 17 mm (B) x 8 mm (H). 8 mm 70 mm 17 mm...

  • Seite 19: Ein- Und Ausschalten

    Ein- und ausschalten Ein- und ausschalten Vorsicht • Schalten Sie zuerst den Monitor und erst danach den Drücken Sie auf die Taste POWER, um die Stromversorgung Computer oder ein anderes Wiedergabegerät ein. ein- oder auszuschalten. • Warten Sie zwischen dem Ein- und Ausschalten des Sie können die Stromversorgung auch ein- oder ausschalten, indem Sie auf der Fernbedienung die Taste MONITOR ON/ Hauptnetzschalters oder der Taste POWER immer MONITOR OFF drücken.
  • Seite 20 Einschalten TIPPS Wenn Sie das Gerät erstmals einschalten, erscheint ein • Wenn der Bildschirm “Select a Home app” <Start-App Bildschirm zum Einstellen von Datum und Uhrzeit. auswählen> angezeigt wird, wählen Sie “SHARP IWB Launcher” und wählen Sie dann “ALWAYS” <IMMER>. DATE/TIME SETTING • Die Uhr wird mithilfe der internen Batterie betrieben. • Wenn beim Einschalten des Geräts der Bildschirm zum...

  • Seite 21: Touch-Pen

    Touch-Pen Um den im Lieferumfang enthaltenen Touch-Pen in Windows verwenden zu können, muss das Touch pen Management Tool von der im Lieferumfang enthaltenen CD-ROM im Computer installiert worden sein. Für die Installation der Software wird auf die Bedienungsanleitung für das Touch pen Management Tool verwiesen. Pen-Spitze (dünn) Pen-Spitze (dick) Die folgende Software erkennt die Seite des Touch-Pens, der den Bildschirm berührt, d.

  • Seite 22: Berührungsfunktion

    Berührungsfunktion Berührungsfunktion Doppeltippen Gleiche Funktion wie ein Doppelklick mit einer Maustaste. Berühren Sie das Element zweimal rasch hintereinander mit Die Berührungsfunktionen, die sich mit diesem Monitor durchführen lassen, schwanken je nach Betriebssystem dem Finger/Touch-Pen. und Anwendung. Auch die Auswirkungen der Berührung schwanken.
  • Seite 23 Berührungsfunktion Drag & Drop ausführen nFingerfunktionen Gleiche Funktion wie Drag & Drop ausführen mit einer Maus. Zoom Berühren Sie den Bildschirm mit dem Finger/Touch-Pen und Bei Bildschirmen verwenden, die zur Vergrößerung/ bewegen Sie ihn, ohne ihn dabei anzuheben. Heben Sie den Verkleinerung fähig sind.

  • Seite 24: Andere Funktionen

    Berührungsfunktion Bitte beachten Drehung Verwenden Sie diese Funktion auf einem Bildschirm, auf dem eine • Verwenden Sie den Touch-Pen nicht für andere Zwecke als Drehung der Bilder möglich ist. Berühren Sie den Drehmittelpunkt die Touch-Panel-Bedienung. mit einem Finger. Halten Sie den Finger still und bewegen Sie • Üben Sie keinen starken Druck auf die Pen-Spitze aus. einen anderen Finger in die gewünschte Drehrichtung.

  • Seite 25: Allgemeiner Betrieb

    Allgemeiner Betrieb Verwenden des Touch-Menüs (2) Lautstärke Stellt die Lautstärke ein. Sie können den Bildschirm berühren, um den Eingangsmodus, die Lautstärke und andere Einstellungen zu ändern. Anheben der Lautstärke. 1. Drücken Sie auf die Taste TOUCH-MENÜ. Senken der Lautstärke. Ton stummschalten. Taste TOUCH-MENÜ...

  • Seite 26: Verwenden Der Fernbedienung

    Allgemeiner Betrieb Verwenden der Fernbedienung 5. VOLUME +/- (Lautstärke) Wenn Sie auf + oder - drücken, wird das VOLUME <LAUTSTÄRKE>-Menü eingeblendet. Drücken Sie auf + oder - , um die Lautstärke einzustellen. * Wenn Sie etwa 4 Sekunden lang auf keine Taste drücken, verschwindet das VOLUME <LAUTSTÄRKE>-Menü automatisch. 6. INFORMATION (INFORMATIONEN) Mit dieser Taste können Monitorinformationen am Bildschirm angezeigt werden. INFORMATION1 01/01/2019 TUE 00:00:00 INPUT MODE...
  • Seite 27 Allgemeiner Betrieb 7. FUNCTION (FUNKTION) 18. MENU (MENÜ) Verwenden Sie diese Option, um das Menü FUNCTION Mit dieser Taste können Sie das Bildschirm-Menü ein- und <FUNKTION> anzuzeigen. (Siehe Seite 43.) ausblenden (siehe Seite 29). 8. ENTER (EINGABE) 19. Mauszeiger Bestätigt die Einstellung. Diese Tasten dienen zum Ausführen von Vorgängen, wie z.
  • Seite 28 Allgemeiner Betrieb nUmschalten der Bildschirmgröße Je nach anliegendem Eingangssignal kann die Anzeige am Monitor unverändert bleiben, selbst wenn Sie die Bildschirmgröße ändern. WIDE Passt das Bild so an, dass der gesamte Bildschirm ausgefüllt wird. <PANORAMA> ZOOM Das Bild wird so vergrößert, dass es die gesamte Bildschirmfläche ausfüllt, ohne dass dabei das Bildformat geändert wird.

  • Seite 29: Menüoptionen

    Menüoptionen Anzeigen des Bildschirmmenüs 4. Drücken Sie auf die Taste oder , um die Einstellung zu verändern. Video- und Audio-Einstellungen sowie die Einstellung SCREEN PICTURE D-SUB verschiedener Funktionen können vorgenommen werden. PICTURE BRIGHT In diesem Abschnitt wird beschrieben, wie die einzelnen CONTRAST AUDIO Menüpunkte verwendet werden.

  • Seite 30: Konfiguration Der Einstellungen Im Touch-Menü

    Menüoptionen Konfiguration der Einstellungen im 3. Berühren Sie die Registerkarte PICTURE <BILD>. PICTURE CONFIGURE QUAD-SCREEN OTHERS Touch-Menü PICTURE Sie können folgende Einstellungen im Touch-Menü konfigurieren. BRIGHT Sie können die Einstellungen durch Berührungsbedienung CONTRAST konfigurieren. BLACK LEVEL COLOR MODE PICTURE <BILD> BRIGHT <HELLIGKT>...

  • Seite 31: Menüoptionen

    Menüoptionen Menüoptionen Das jeweils angezeigte Menü hängt vom gewählten Eingangsmodus ab. nSCREEN <BILDSCHIRM> Mit jedem Drücken der Taste INFORMATION können Sie die Position des Menüfensters verschieben. AUTO (D-SUB) Die Parameter CLOCK, PHASE, H-POS und V-POS werden automatisch eingestellt. Die Einstellung erfolgt durch Drücken der Taste ENTER. Verwenden Sie die automatische Einstellung, wenn Sie D-SUB oder zum ersten Mal mit dem Monitor verbinden oder wenn Sie Einstellungen am Computer ändern.
  • Seite 32 Menüoptionen nPICTURE <BILD> Mit jedem Drücken der Taste INFORMATION können Sie die Position des Menüfensters verschieben. BRIGHT <HELLIGKEIT> Stellt die Helligkeit der Hintergrundbeleuchtung ein. CONTRAST <KONTRAST> Zur Einstellung der Differenz zwischen den hellen und dunklen Bildbereichen. BLACK LEVEL <SCHWARZWERT> Stellt die Gesamthelligkeit der Videosignale ein. TINT <FARBTON>...
  • Seite 33 Menüoptionen ADVANCED <WEITERFÜHREND> AUTO (D-SUB) Die Parameter ANALOG GAIN und ANALOG OFFSET werden automatisch eingestellt. Die Einstellung erfolgt durch Drücken der Taste ENTER. ANALOG GAIN <ANALOGE VERSTÄRKUNG> (D-SUB) Stellen Sie die hellen Anteile des Videoeingangssignals ein. ANALOG OFFSET <ANALOGE VERSCHIEBUNG> (D-SUB) Stellen Sie die dunklen Anteile des Videoeingangssignals ein.
  • Seite 34 Menüoptionen nSETUP <KONFIG.> DATE/TIME SETTING <EINSTELLUNG DATUM/ZEIT> Anzeigen von Datum und Uhrzeit. Wenn Sie SET <EINSTELLEN> wählen, wechselt der Eingangsmodus zu APPLICATION und Sie können Datum und Uhrzeit einstellen. Wenn APPLICATION auf DISABLE eingestellt ist, wird SET nicht angezeigt. Nehmen Sie die Einstellung im angezeigten Bildschirm vor.
  • Seite 35 Menüoptionen AUDIO SELECT <AUDIO AUSWAHL> Wählt in jedem Eingangsmodus den Anschluss für den Eingang von Tonsignalen. AUDIO OPTION <AUDIO-OPTION> SPEAKER SELECT <AUSWAHL LAUTSPRECHER> Auswahl des Lautsprechers, der verwendet werden soll. AUDIO OUTPUT <AUDIO-AUSGANG > Stellt die Lautstärke der Tonausgabe des Audio-Ausgangsanschlusses ein. VARIABLE1<VARIABEL1>...
  • Seite 36 Menüoptionen nMONITOR PORTRAIT/LANDSCAPE INSTALL <HOCH-/QUERFORMAT INST.> LANDSCAPE <QUERFORMAT> ..Horizontale Ausrichtung PORTRAIT <HOCHFORMAT> ..Vertikale Ausrichtung BACKWARD TILT INSTALLATION <INSTALL RÜCKWÄRTSNEIGUNG> OFF <AUS> ........Vertikale/horizontale Installation. ON <EIN> ........Install Rückwärtsneigung. OSD H-POSITION Damit wird die horizontale Position des Bildschirmmenüs eingestellt. OSD V-POSITION Damit wird die vertikale Position des Bildschirmmenüs eingestellt.
  • Seite 37 Menüoptionen nMULTI/PIP PIP/PbyP PIP MODES <PIP MODUS> Damit kann der Anzeigemodus festgelegt werden. OFF <AUS> ...Zeigt nur ein Bildschirmfenster an. PIP ....Zeigt ein Unterfenster und ein Hauptfenster an. PbyP ....Zeigt ein Hauptfenster und ein Unterfenster nebeneinander an. PbyP2.....Zeigt ein Hauptfenster mit 2560 Pixels in der Längsrichtung und ein Unterfenster nebeneinander an. PIP SIZE <PIP GRÖßE>...
  • Seite 38 Menüoptionen nOTHERS <ANDERE> POWER MANAGEMENT POWER MANAGEMENT bestimmt, ob die Betriebsmodi von “Kein Signal” bis “Eingangssignal-Wartemodus” umgeschaltet werden oder nicht. CONNECT AUTO INPUT SELECT <AUTOM EING.AUSW. ANSCHL.> Hiermit wird festgelegt, ob der Eingang automatisch zum Eingangsanschluss wechselt, wenn ein Videosignal an diesem Eingang eingeht.
  • Seite 39 Menüoptionen nGleichzeitige Anzeige zweier Bildschirmeingänge nQuad-Bildschirm-Anzeige Sie können zwei Bilder gleichzeitig auf dem Bildschirm darstellen. Sie können 4 Bildschirme gleichzeitig anzeigen. Diese Funktion kann über PIP MODES <PIP MODUS> unter Horizontale Ausrichtung Vertikale Ausrichtung PIP/PbyP im Menü MULTI/PIP aktiviert werden. Oder drücken Sie auf die Taste PIP/PbyP, und wählen Sie den Modus.
  • Seite 40 Menüoptionen nSCHEDULE <ZEITPLAN> TIPPS • Wenn Sie die Bilder vom Computer-Bildschirm oder Sie können die Zeit einstellen, zu der der Monitor ein- und Fernsehapparat bzw. Videorekorder für gewerbliche ausgeschaltet wird. Zwecke verwenden oder in der Öffentlichkeit vorführen, Stellen Sie diese Funktion mit SCHEDULE <ZEITPLAN> im könnten Sie die Copyright-Rechte des Autors verletzen. Menü...
  • Seite 41 Menüoptionen nÜber Fernbedienungsnummern (5) INPUT <EINGANG> Stellt den Eingangsmodus beim Einschalten ein. Wird diese Wenn sich ein anderer Monitor in der Nähe befindet, können Option nicht eingestellt, erscheint das Bild wie zum Zeitpunkt Sie die Fernbedienungsnummer ändern, um zu verhindern, der letzten Abschaltung.

  • Seite 42: Einstellungen Für Die Computer-Anzeige

    Menüoptionen Einstellungen für die Computer-Anzeige nAutomatische Einstellung Verwenden Sie die automatische Bildschirmeinstellung, wenn Sie erstmalig D-SUB zur Anzeige eines Computer-Bildschirms verwenden oder wenn Sie die Einstellungen des Computers ändern. 1. Schalten Sie den Eingang auf D-SUB und rufen Sie das Testbild auf.

  • Seite 43: Initialisierung (Reset) / Funktionsbeschränkung (Function )

    Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) Sie können die Einstellungen auf die Werkseinstellungen RS-232C/LAN zurücksetzen oder einschränken. Legt fest, ob eine Steuerung über den RS-232C- oder LAN- Anschluss erlaubt ist oder nicht (siehe Seiten 45 und 53). 1. Drücken Sie auf die Taste FUNCTION und dann OSD DISPLAY <OSD>...
  • Seite 44 Initialisierung (Reset) / Funktionsbeschränkung (FUNCTION <FUNKTION>) APPLICATION Legt fest, ob der Modus APPLICATION verwendet wird oder nicht. DISABLE <DEAKTIVIEREN> ..Der Modus APPLICATION wird nicht verwendet. Der Eingangsmodus kann nicht auf APPLICATION geändert werden. ENABLE <AKTIVIEREN> ..Der Modus APPLICATION wird verwendet. APPLICATION RECOVERY MODE <WIEDERHER APPLICATION-MODUS>...

  • Seite 45: Steuerung Des Monitors Über Einen Computer (Rs-232C)

    Steuerung des Monitors über einen Computer (RS-232C) Kommunikationseinstellungen Dieser Monitor kann über die RS-232C-Schnittstelle (COM- Port) von einem Computer aus gesteuert werden. Stellen Sie die RS-232C-Kommunikationseinstellungen am Computer so ein, dass sie den Kommunikationseinstellungen TIPPS des Monitors entsprechen: • Um den Monitor per RS-232C zu steuern, stellen Sie Baudrate Stopp-Bit 1 Bit...
  • Seite 46 Steuerung des Monitors über einen Computer (RS-232C) nAntwortcodeformat nKommunikationsintervall Wenn ein Befehl korrekt ausgeführt wurde • Nachdem die Meldung OK oder ERR angezeigt wurde, müssen Sie die nächsten Befehle senden. Legen Sie mindestens 10 Sekunden als Wartezeit für die Antwortcode , 0A Antwort auf einen Befehl fest. • Legen Sie ein Intervall von 100 ms oder mehr zwischen der Eine Antwort wird nach Ausführung eines Befehls zurückgegeben.

  • Seite 47: Rs-232C Befehlstabelle

    Steuerung des Monitors über einen Computer (RS-232C) RS-232C Befehlstabelle Informationen zur Befehlstabelle Befehl: Befehlsfeld (Siehe Seite 45.) Richtung: W Wenn der “Parameter” im Parameterfeld (siehe Seite 45) festgelegt ist, funktioniert der Befehl wie unter “Steuerung/Antwortinhalt” beschrieben. R Der unter “Antwort” angegebene zurückgemeldete Wert kann durch die Einstellung “????”, “ ?”...

  • Seite 48: Menü Picture

    Steuerung des Monitors über einen Computer (RS-232C) Menü PICTURE <BILD> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt BRIGHT <HELLIGKT> VLMP 0-31 0-31 CONTRAST <KONTRAST> CONT 0-60 0-60 BLACK LEVEL <SCHWARZWERT> BLVL 0-60 0-60 TINT <FARBTON> TINT 0-60 0-60 COLORS <FARBE> COLR 0-60 0-60 SHARPNESS <SCHÄRFE>...

  • Seite 49: Menü Audio

    Steuerung des Monitors über einen Computer (RS-232C) Menü AUDIO <TON> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt TREBLE <HÖHEN> AUTR -5-5 -5-5 ○ BASS AUBS -5-5 -5-5 BALANCE AUBL -10-10 -10-10 RESET ARST Menü SETUP <KONFIG.> Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt DATE/TIME SETTING <EINSTELLUNG DATUM/ZEIT>...

  • Seite 50: Menü Monitor

    Steuerung des Monitors über einen Computer (RS-232C) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt AUDIO SELECT APPLICATION ASAC 0-1 0: APPLICATION, 1: AUDIO <AUDIO AUSWAHL> DisplayPort ASDI 1, 3 1, 3 1: AUDIO, 3: DisplayPort HDMI1 ASHP 0-1 0: HDMI, 1: AUDIO HDMI2 AH2P 0-1 0: HDMI, 1: AUDIO...

  • Seite 51: Menü Others

    Steuerung des Monitors über einen Computer (RS-232C) Menü MULTI/PIP Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt PIP MODES <PIP MODUS> MWIN 0-3 0: OFF <AUS>, 1: PIP, 2: PbyP, 3: PbyP2 PIP SIZE <PIP GRÖßE> MPSZ 1-64 1-64 PIP POS LÄNGSTEN RICHTUNG MHPS 0-100 0-100...
  • Seite 52 Steuerung des Monitors über einen Computer (RS-232C) Menü Initialisierung/Funktionsbeschränkung (FUNCTION <FUNKTION>) Funktion Befehl Richtung Parameter Antwort Steuerung/Antwortinhalt ALL RESET <SYSTEMRESET> RSET 0: ALL RESET 1 <SYSTEMRESET 1>, 1: ALL RESET 2 <SYSTEMRESET 2> ● ADJUSTMENT LOCK <OSD GESPERRT> ALCK 0 OFF <AUS> ○...

  • Seite 53: Steuerung Des Monitors Über Einen Computer (Lan)

    Steuerung des Monitors über einen Computer (LAN) Befehlsbasierte Steuerung Sie können den Monitor an ein LAN-Netzwerk anschließen, um ihn von einem Computer aus zu steuern. Mit einer Terminal-Software oder anderen geeigneten Für die Verbindung ist ein handelsübliches LAN-Kabel Anwendungen können Sie den Monitor über RS-232C-Befehle erforderlich (UTP-Kabel, Kategorie 5, ungekreuzt).

  • Seite 54: Fehlerbehebung

    Fehlerbehebung Bei Problemen mit dem Monitor lesen Sie bitte die Instabiles Bild. folgenden Tipps zur Fehlerbehebung durch, bevor Sie den • Das Signal ist möglicherweise inkompatibel. Reparaturdienst kontaktieren. • Versuchen Sie die automatische Bildschirmeinstellung, wenn D-SUB verwendet wird. Kein Bild oder kein Ton. • Falls die obere und untere Bildseiten horizontal ausgerichtet • Die Betriebs-LED ist ausgeschaltet. sind, stellen Sie TOUCH PANEL MODE <TOUCH PANEL- - Wird dieser Monitor mit Strom versorgt? MODUS>...
  • Seite 55 “STATUS [xxxx]” erscheint in der Ecke des Bildschirms. am besten entfernen. • Hardwareproblem. Schalten Sie den Monitor ab und wenden Sie sich für eine Reparatur an Ihren SHARP-Händler. (Wenn STATUS ALERT <STATUS-ALARM> auf OSD & LED gestellt ist. Dies hängt von der Einstellung ab.) Wenn “AUTO DIMMING” <AUT. ABDUNKELUNG> angezeigt wird.

  • Seite 56: Technische Daten

    Technische Daten nKompatibler Signaltakt (PC) Digital Analog Bildschirmauflösung Vsync (D-sub) HDMI DisplayPort VESA 640 × 480 60Hz 72Hz 75Hz 800 × 600 56Hz 60Hz 72Hz 75Hz 848 × 480 60Hz 1024 × 768 60Hz 70Hz 75Hz 1152 × 864 75Hz 1280 ×...
  • Seite 57 Technische Daten nKompatibler Signaltakt (AV) Bildschirmauflösung Frequenz HDMI 4096 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 3840 × 2160p 24Hz 25Hz 30Hz 50Hz 59,94Hz 60Hz 1920 × 1080p 24Hz 50Hz 59,94Hz 60Hz 1920 × 1080i 50Hz 59,94Hz 60Hz 1280 × 720p 50Hz 59,94Hz 60Hz...
  • Seite 58 Technische Daten nKanäle, die mit WLAN verwendet werden können Frequenzbereich Standard Kanal (mittlere Frequenz) EUROPEAN COUNTRIES IEEE802.11b/g/n 1-13ch 2412-2472MHz (EUROPÄISCHE LÄNDER) IEEE802.11ac/a/n 36/40/44/48ch 5180-5240MHz HONG KONG (HONGKONG) INDIA (INDIEN) KUWAIT NEPAL OMAN PHILIPPINES (PHILIPPINEN) RUSSIA (RUSSLAND) SAUDI ARABIA (SAUDI-ARABIEN) SINGAPORE (SINGAPUR) SOUTH AFRICA (SÜDAFRIKA) SRI LANKA THAILAND...
  • Seite 59 Technische Daten nAnschlussbelegung HDMI-Eingang nAnschlussbelegung D-Sub-Eingang (HDMI-Stecker) (Mini D-sub 15-polig) Funktion Funktion Funktion Funktion TMDS Daten 2+ TMDS Taktabschirmung Roter Videosignaleingang +5 V TMDS Daten 2 Abschirmung 12 TMDS-Takt- Grüner Videosignaleingang 10 GND TMDS Daten 2- 13 CEC Blauer Videosignaleingang N.C. TMDS Daten 1+ 14 N.C. N.C.

  • Seite 60: Wichtige Hinweise Zur Befestigung (Für Sharp-Händler Und Servicetechniker)

    Sie den Tisch mit einem dicken, weichen Tuch, um Beschädigungen am Bildschirm und Tisch zu vermeiden. • Entfernen Sie vor dem Wiederverpacken oder dem Abbauen die Ablage und die Lautsprecherabdeckungen. • Überprüfen Sie nach der Befestigung des Monitors sorgfältig, dass der Monitor sicher befestigt ist und sich auf keinen Fall von der Wand oder der Befestigungsvorrichtung lösen kann. • Verwenden Sie für die Installation nur die Schraubenlöcher für Montagewinkel auf der Rückseite des Monitors. • Wenn dieser Monitor mehr als 20 Grad von der Senkrechten nach oben geneigt wird, in Bezug zur waagrechten Fläche, wenden Sie sich an einen autorisierten SHARP-Händler, da spezielle Montagebedingungen beachtet werden müssen.
  • Seite 61 Wichtige Hinweise zur Befestigung (Für SHARP-Händler und Servicetechniker) nAnbringen der Ablage Verwenden Sie zum Sichern der Ablage 5 Ablagenschrauben (M3x10) (im Lieferumfang enthalten). nMontage der Lautsprecherabdeckungen Befestigungsschrauben für Lautsprecherabdeckung (M3x10) (im Lieferumfang enthalten) Wenn der Monitor in vertikaler Ausrichtung verwendet wird, wird die Lautsprecherabdeckung nicht verwendet.
  • Seite 62 PN-85TH1-75TH1-65TH1 M DE19C(1)
