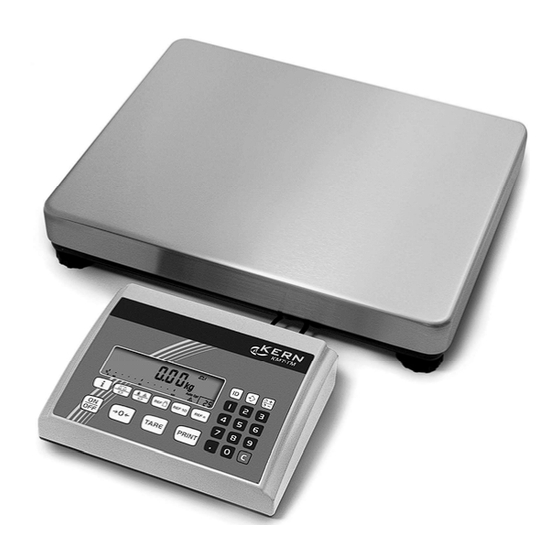

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaage KERN ITT, KMT-TM Version 2.1 11/2007 ITT-BA-d-0721 ME-Nr.: 22017082...
-
Seite 2: Inhaltsverzeichnis
ITT-BA-d-0720 Inhaltsverzeichnis Inhaltsverzeichnis Seite Einführung ..................5 Sicherheitshinweise ................5 Beschreibung ...................6 Inbetriebnahme ................9 Bedienung ..................11 Ein- und Ausschalten ..............11 Nullstellen und Nullnachführung ............11 Einfaches Wägen ................11 Wägen mit Tara ................12 Anzeige der Kapazitätsauslastung .............14 Dynamisches Wägen ..............14 Einwägen auf ein Zielgewicht und Kontrollwägen ........14 Arbeiten mit Identifikationen .............16... - Seite 3 ITT-BA-d-0720 Inhaltsverzeichnis Ereignis- und Fehlermeldungen ............53 Technische Daten und Zubehör ............55 Technische Daten ................55 Anhang ..................58 Geo-Tabellen .................58 Musterprotokolle ................61 Betriebsanleitung ME-Nr.:22017082 01/07...
-
Seite 4: Einführung
ITT-BA-d-0720 Einführung 1 Einführung Sicherheitshinweise VORSICHT! Waage nicht in explosionsgefährdeter Umgebung einsetzen! Für explosionsgefährdete Umgebungen gibt es spezielle Geräte in unserem Sortiment. GEFAHR! Stromschlag-Gefahr! ▲ Vor jedem Eingriff am Gerät den Netzstecker ziehen. GEFAHR! Bei beschädigtem Netzkabel droht Stromschlag-Gefahr! ▲ Netzkabel regelmäßig auf Beschädigung prüfen und bei beschädigtem Kabel sofort ausschalten. -
Seite 5: Beschreibung
ITT-BA-d-0720 Einführung Beschreibung 1.2.1 Übersicht Display Spezifikationen, Typenschild Numerische Tasten Funktionstasten Anschluss Stromversorgung Wägebrücken- anschluss Optionale Schnittstelle RS232-Schnittstelle Betriebsanleitung ME-Nr.:22017082 01/07... - Seite 6 ITT-BA-d-0720 Einführung 1.2.2 Anzeige Auto 7-Segment-Anzeige, 7 Stellen, mit Dezimalpunkt Aktive Schnittstelle Symbol zur Anzeige von Brutto- und Nettowerten Aktive Waage Wägebereichsanzeige Ladezustand des Akkus; nur bei Waagen mit Akku vorhanden Gewichtseinheiten Gewählte Referenzstückzahl Symbole für Optimierung des durchschnittlichen Stückgewichts und Summieren 10 Symbol für dynamisches Wägen...
- Seite 7 ITT-BA-d-0720 Einführung 1.2.3 Tastatur Hauptfunktionen Taste Funktion im Bedienmodus Funktion im Menü Gerät ein-/ausschalten; abbrechen Zum letzten Menüpunkt –End– Waage nullstellen Zurück blättern Waage tarieren Vorwärts blättern Transfertaste Menüpunkt aktivieren Langer Tastendruck: Menü aufrufen Gewählte Einstellung übernehmen Zusatzfunktionen Taste Funktion Infotaste: Zusatzinformationen abfragen, z.
-
Seite 8: Inbetriebnahme
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). - Seite 9 ITT-BA-d-0720 Einführung 1.3.3 Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen amtlich geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): • Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung bestimmt wird. • Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizi- nischen und pharmazeutischen Labor.
-
Seite 10: Bedienung
ITT-BA-d-0720 Bedienung 2 Bedienung Ein- und Ausschalten ➜ Einschalten drücken. Die Waage führt einen Anzeigetest durch. Wenn die Gewichtsanzeige erscheint, ist die Waage wägebereit. ➜ Ausschalten drücken. Bevor die Anzeige erlischt, erscheint kurz -OFF-. Nullstellen und Nullnachführung Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Lastplatte. -
Seite 11: Wägen Mit Tara
In der Anzeige erscheint das Nettogewicht. 2.4.5 Tarieren durch Abrufen eines gespeicherten Tarawertes ITT-BA-d-0720 verfügen über insgesamt 100 Speicherplätze für oft benutzte Tara- werte, durchschnittliche Stückgewichte, Zielgewichte und Zielstückzahlen. In der Werkseinstellung sind die Speicher 01 bis 40 für Tarawerte vorgesehen. Die gespei- cherten Tarawerte bleiben auch beim Ausschalten der Waage erhalten. - Seite 12 ITT-BA-d-0720 Bedienung Hinweis Wenn unter dem gewählten Speicherplatz bereits ein Taragewicht gespeichert war, erscheint in die Anzeige die Meldung rEPLACE. • Zum Speichern des neuen Taragewichts drücken. Das alte Taragewicht wird überschrieben. • Zum Abbrechen des Speichervorgangs drücken. Die bisherige Belegung des Speicherplatzes ist weiterhin gültig.
-
Seite 13: Anzeige Der Kapazitätsauslastung
ITT-BA-d-0720 Bedienung Anzeige der Kapazitätsauslastung Die Waage verfügt über eine grafische Anzeige der zur Verfügung stehenden Waagen- kapazität. Der Balken zeigt an, wieviel Prozent der Waagenkapazität bereits belegt sind und welche Kapazität noch zur Verfügung steht. Im Beispiel sind ca. 65 % der Waagenkapazität belegt. - Seite 14 ITT-BA-d-0720 Bedienung 2.7.1 Zielgewichte speichern 1. Nummer des Speicherplatzes (Werkseinstellung: 81 ... 90) eingeben und gedrückt halten, bis in der Anzeige die Bestätigung tArGEt erscheint. 2. Zielgewicht in der angezeigten Einheit eingeben, z. B. 1.5 kg, und mit bestä- tigen.
-
Seite 15: Gespeicherte Zielgewichte Löschen
ITT-BA-d-0720 Bedienung 2.7.4 Kontrollwägen 1. Wägegut auf die Waage legen. 2. Anhand der angezeigten Marke prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen Toleranz liegt. 2.7.5 Gespeicherte Zielgewichte löschen 1. Nummer des Speicherplatzes mit dem zu löschenden Zielgewicht (Werkseinstel- lung: 81 ... -
Seite 16: Resultate Protokollieren
ITT-BA-d-0720 Bedienung Resultate protokollieren Wenn ein Drucker oder Computer an der Waage angeschlossen ist, können Wäge- resultate ausgedruckt oder an einen Computer übertragen werden. ➜ drücken. Der Inhalt der Anzeige wird ausgedruckt bzw. an den Computer übertragen, Musterprotokolle siehe Abschnitt 8.2. -
Seite 17: Summieren
ITT-BA-d-0720 Bedienung 2.12 Summieren Das Terminal kann Gewichtswerte oder Stückzahlen aufsummieren. Außerdem kön- nen einzelne Posten subtrahiert werden. Mit einem angeschlossenen Drucker haben Sie die Möglichkeit, für jeden einzelnen Posten einen Abdruck zu generieren und/oder einen Gesamtabdruck. Einstellungen im Menü siehe Abschnitt 4.4.2. -
Seite 18: Reinigung
ITT-BA-d-0720 Bedienung 2.13 Reinigung VORSICHT! Stromschlag-Gefahr! ▲ Vor dem Reinigen mit einem feuchten Lappen den Netzstecker ziehen, um das Gerät vom Stromnetz zu trennen. Weitere Hinweise zur Reinigung: • Feuchten Lappen verwenden. • Keine Säuren, Laugen oder starke Lösungsmittel verwenden. -
Seite 19: Zählen
ITT-BA-d-0720 Zählen 3 Zählen Das Terminal verfügt über Zusatzfunktionen zum Stückzählen. Die betreffenden Ein- stellungen im Menü sind in Abschnitt 4.4.1 beschrieben. Teile in einen Behälter hineinzählen 1. Leeren Behälter auf die Waage legen und drücken. Der Behälter wird tariert, die Nullanzeige erscheint. -
Seite 20: Teile Aus Einem Behälter Herauszählen
ITT-BA-d-0720 Zählen Teile aus einem Behälter herauszählen 1. Vollen Behälter auf die Waage legen und drücken. Der Behälter wird tariert, die Nullanzeige erscheint. 2. 10 Referenzteile herausnehmen und drücken. --oder-- ➜ Die über der Taste angezeigte Stückzahl herausnehmen und drücken. -
Seite 21: Referenzoptimierung
ITT-BA-d-0720 Zählen Referenzoptimierung Je größer die Referenzstückzahl ist, desto genauer bestimmt die Waage daraus die Stückzahl. 3.5.1 Automatische Referenzoptimierung Im Menü muss dazu rEF.OPt -> AUtO eingestellt werden. Das Symbol Auto Opt erscheint in der Anzeige. 1. Referenzteile auf die Waage legen und oder drücken. -
Seite 22: Zählen Durch Abrufen Eines Gespeicherten Durchschnittl. Stückgewichts
Zählen Zählen durch Abrufen eines gespeicherten durchschnittl. Stückgewichts Das Terminal ITT-BA-d-0720 verfügt über insgesamt 100 Speicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte, Zielgewichte und Zielstückzah- len. In der Werkseinstellung sind die Speicher 41 bis 80 für durchschnittliches Stück- gewichte vorgesehen. Die gespeicherten durchschnittliche Stückgewichte bleiben auch beim Ausschalten des Terminals erhalten. -
Seite 23: Zählen Durch Abrufen Einer Gespeicherten Zielstückzahl
ITT-BA-d-0720 Zählen Zählen durch Abrufen einer gespeicherten Zielstückzahl Das Terminal ITT-BA-d-0720 verfügt über insgesamt 100 Speicherplätze für oft benutzte Tarawerte, durchschnittliche Stückgewichte, Zielgewichte und Zielstückzah- len. In der Werkseinstellung sind die Speicher 91 bis 100 für Zielstückzahlen vorge- sehen. Die gespeicherten Zielstückzahlen bleiben auch beim Ausschalten des Terminals erhalten. -
Seite 24: Einzählen Auf Zielstückzahlen
ITT-BA-d-0720 Zählen 3.9.3 Einzählen auf Zielstückzahlen 1. Leeren Behälter auflegen und Waage tarieren. 2. Referenz bilden. 3. Zählgut in den Behälter einfüllen. Der Einzählvorgang kann in der grafischen Anzeige mitverfolgt werden. Dabei ist die 50 %-Markierung weit links angeordnet, damit für das präzise Eindosieren zwischen 50 % und 100 % mehr Anzeigesegmente zur Verfügung stehen. -
Seite 25: Zählen Mit Angeschlossener Mengenwaage
ITT-BA-d-0720 Zählen • Hinweis Wenn im Menü tOtAL-Ct -> bULK eingestellt ist, wird nur die Stückzahl auf der Mengenwaage angezeigt. • Wenn im Menü tOtAL-CT -> bOth eingestellt ist, wird die Referenzstückzahl zur Anzahl auf der Mengenwaage addiert. 3.10.2 Zählen mit angeschlossener Mengenwaage Voraussetzung Die angeschlossene zweite Waage ist als Mengenwaage konfiguriert. -
Seite 26: Einstellungen Im Menü
ITT-BA-d-0720 Einstellungen im Menü 4 Einstellungen im Menü Im Menü lassen sich Geräteeinstellungen ändern und Funktionen aktivieren. Damit ist eine Anpassung an individuelle Wägebedürfnisse möglich. Das Menü besteht aus 6 Hauptpunkten, die auf mehreren Ebenen weitere Unterpunkte enthalten. Bedienung des Menüs 4.1.1... -
Seite 27: Parameter Wählen Und Einstellen
ITT-BA-d-0720 Einstellungen im Menü 4.1.2 Parameter wählen und einstellen COdE APPLIC tErMINL COMMUNI dIAGNOS SCALE COM 2 dISPLAY tArE dEVICE ACCESS rESEt COM 1 PWr.OFF b.LIGHt SLEEP MOdE PriNtEr PArAMEt rSt. COMX ➜ Vorwärts blättern: Blättern auf einer Ebene drücken. -
Seite 28: Übersicht
ITT-BA-d-0720 Einstellungen im Menü Übersicht Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite SCALE SCALE1/SCALE2 dISPLAY UNIt1 g, kg, oz, lb, t UNIt2 g, kg, oz, lb, t rESOLU UNt.rOLL ON, OFF tArE A-tArE ON, OFF ChAIn.tr... - Seite 29 ITT-BA-d-0720 Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite inFO.KEY INFO 1 ... Not.USEd, PCS NEt, GrOSS, tArE, INFO 13 APW, HIGHrES, ACCurCY, n, G tOtAL, N tOtAL, PCS.tOtL, tArGEt, dAtE, timE...
- Seite 30 ITT-BA-d-0720 Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite PriNtEr tEmPLat StdArd, tEMPLt1, tEMPLt2 ASCi.Fmt LINE.FMt MULtI SINGLE 1 ... 100 LENGtH , ;... SEPArAt 0 ... 9 Add LF 300 ... 38400...
-
Seite 31: Waageneinstellungen (Scale)
ITT-BA-d-0720 Einstellungen im Menü Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Ebene 6 Seite dIAGNOS tESt SC ExtErN KboArd dISPLAY SNr2 LiSt LiSt2 LiSt.M WOrK.tim timE SHOW.tIM WEIGH SHOW.WGH rESEt.AL SUrE? Waageneinstellungen (SCALE) 4.3.1 SCALE1/SCALE2 – Waage wählen Dieser Menüpunkt erscheint nur, wenn eine analoge Zweitwaage oder Wägebrücke... - Seite 32 ITT-BA-d-0720 Einstellungen im Menü Justieren bei eichfähigen Waagen: • Waage ausschalten. • Das Bodenblech der Waage durch Lösen der Schrauben (Torx T20) entfernen (detaillierte Beschreibung siehe Kapitel 4bzw. 5). Wichtig:Um das Bodenblech zu entfernen, muss der Eichkleber auf dem Bodenblech zerstört werden! Nach der Zer- störung des Klebers muss die Waage durch eine autorisierte Stelle neu geeicht und...
- Seite 33 ITT-BA-d-0720 Einstellungen im Menü kleine Bauform große Bauform 1.Displayanzeige "Scale": -Taste drücken (innerhalb 20s) 2.Displayanzeige "Metrolo": -Taste drücken 3.Displayanzeige "Scale1": -Taste drücken 4.Displayanzeige "ramp": -Taste drücken 5.Displayanzeige "SNR": -Taste drücken 6.Displayanzeige "SCAL.bld": -Taste drücken 7.Displayanzeige "GEO" (Justierung mittels Geowert): In diesem Block können Sie den Geowert einstellen und damit die Waage auch ohne Justiergewichte an die lokalen Schwerkraftverhältnisse anpassen.
-
Seite 34: Display - Wägeeinheit Und Anzeigegenauigkeit
ITT-BA-d-0720 Einstellungen im Menü Die Waage justiert mit dem aufgelegten Justiergewicht. Nach Abschluss der Justie- rung erscheint kurz –done- in der Anzeige und der nächste Menüpunkt erscheint. Zurück in den Wägemodus: -Taste drücken, in der Anzeige erscheint "END": -Taste drücken, um die Änderungen zu speichern. in der Anzeige erscheint "Save". -
Seite 35: Filter - Anpassung An Die Umgebungsbedingungen Und An Die Wägeart
ITT-BA-d-0720 Einstellungen im Menü 4.3.7 FILTER – Anpassung an die Umgebungsbedingungen und an die Wägeart Anpassung an die Umgebungsbedingungen VIbrAt • Sehr ruhige und stabile Umgebung. Die Waage arbeitet sehr schnell, ist aber empfindlich gegen äußere Einflüsse. • Normale Umgebung. Die Waage arbeitet mit mittlerer Geschwindigkeit. -
Seite 36: Reset - Waageneinstellungen Auf Werkseinstellungen Zurücksetzen
ITT-BA-d-0720 Einstellungen im Menü Anpassung an den Wägeprozess PrOCESS • Universaleinstellung für alle Wägearten und normale Wägegüter UNIVEr • Dosieren von flüssigen oder pulverförmigen Wägegütern dOSING Anpassung der Wägegeschwindigkeit StAbILI • Die Waage arbeitet sehr schnell. FASt • Die Waage arbeitet mit mittlerer Geschwindigkeit. - Seite 37 ITT-BA-d-0720 Einstellungen im Menü Automatische Ermittlung des durchschnittlichen Stückgewichts A-SMPL • Nach dem Tarieren wird mit dem nächsten aufgelegten Gewicht und der ange- zeigten Referenzstückzahl das durchschnittliche Stückgewicht bestimmt • Keine automatische Ermittlung des durchschnittlichen Stückgewichts Automatisches Löschen des durchschnittlichen Stückgewichts A.CL-APW...
-
Seite 38: Memory - Speicher Konfigurieren
Informationen werden nur bei stabilem Gewichtswert gesendet StAbLE 4.4.4 MEMORY – Speicher konfigurieren Aufteilung der Speicher konfigurieren. CONFIG ITT-BA-d-0720 verfügen über insgesamt 100 Speicherplätze, die auf Tarawerte, 40-40-10 durchschnittliche Stückgewichte, Zielgewichte und Zielstückzahlen verteilt werden können. Werkseinstellung: • 40 Speicherplätze für Tarawerte (01-40) •... -
Seite 39: Reset - Applikationseinstellungen Auf Werkseinstellungen Zurücksetzen
ITT-BA-d-0720 Einstellungen im Menü 4.4.5 INFO-KEY – Belegung der Info-Taste Über die Taste können bis zu 13 Zusatzwerte abgefragt werden. INFO1 • Info-Platz nicht belegt NOt.USEd • Nettogewicht im Stückzahlmodus anzeigen PCS NEt • Bruttogewicht anzeigen GrOSS • Taragewicht anzeigen tArE •... -
Seite 40: Terminaleinstellungen (Terminal)
ITT-BA-d-0720 Einstellungen im Menü Terminaleinstellungen (TERMINAL) 4.5.1 DEVICE – Schlafmodus, Energiesparmodus und Anzeigenbeleuchtung Dieser Menüpunkt erscheint nur bei Geräten im Netzbetrieb. SLEEP Wenn SLEEP eingeschaltet ist, schaltet das Gerät bei Nichtgebrauch die Anzeige und Beleuchtung nach der eingestellten Zeitspanne aus. Bei einem Tastendruck oder einer Gewichtsveränderung werden Anzeige und Beleuchtung wieder eingeschaltet. -
Seite 41: Reset - Terminaleinstellungen Auf Werkseinstellungen Zurücksetzen
ITT-BA-d-0720 Einstellungen im Menü 4.5.3 RESET – Terminaleinstellungen auf Werkseinstellungen zurücksetzen Sicherheitsabfrage SUrE? • Terminaleinstellungen auf Werkseinstellung zurücksetzen • Terminaleinstellungen nicht zurücksetzen Schnittstellen konfigurieren (COMMUNICATION) 4.6.1 COM1/COM2 -> MODE – Betriebsart der seriellen Schnittstelle Manuelle Datenausgabe an den Drucker mit Print Automatische Ausgabe stillstehender Resultate an den Drucker (z. - Seite 42 ITT-BA-d-0720 Einstellungen im Menü 4.6.2 COM1/COM2 -> PRINTER – Einstellungen für Protokollausdruck Dieser Menüpunkt erscheint nur, wenn der Modus "Print" oder "A.Print" gewählt ist. Protokollausdruck wählen tEmPLat • Standardausdruck StdArd • Ausdruck entsprechend Template 1 tEmPLt1 • Ausdruck entsprechend Template 2 tEmPLt2 Formate für den Protokollausdruck wählen...
- Seite 43 ITT-BA-d-0720 Einstellungen im Menü nicht dokumentiert USb TEST nicht dokumentiert diGitAL IN 1 ... 4 ZErO tArE Print CLEAr rEF 10 rEF n SCALE inFO.KEY Unit tOtAL+ tOtAL- OUT 1 ... 4 StAbLE bEL.Min AbV.Min bEL.tOL AbV.tOL GOOd UNdErLd OVErLd...
- Seite 44 ITT-BA-d-0720 Einstellungen im Menü 4.6.6 DEF.PRN – Templates konfigurieren Template1 oder Template 2 wählen tEMPLt1/tEMPLt2 Zeile wählen LINE 1 ... 20 • Zeile nicht genutzt NOt.USEd • Zeile als Kopfzeile. Der Inhalt der Kopfzeile muss über einen Schnittstellenbefehl HEAdEr definiert werden, siehe Abschnitt 5.1.
-
Seite 45: Diagnose Und Ausdrucken Der Menüeinstellungen (Diagnos)
ITT-BA-d-0720 Einstellungen im Menü Diagnose und Ausdrucken der Menüeinstellungen (DIAGNOS) Waage testen tESt SC Extern Waage testen mit externem Justiergewicht 1. Die Waage prüft den Nullpunkt; in der Anzeige erscheint -0-. Anschließend blinkt das Testgewicht in der Anzeige. 2. Angezeigten Gewichtswert ggf. mit ändern. - Seite 46 ITT-BA-d-0720 Einstellungen im Menü Anzeigen der Betriebszeit der Waage und der Anzahl der durchgeführten Wägungen WOrK.tim timE • Betriebszeit in Stunden, z. B. 56 h SHOW.tim WEIGH • Anzahl der Wägungen, z. B. 135 SHOW.WGH Rücksetzen aller Menüeinstellungen auf Werkseinstellung rESEt.AL...
-
Seite 47: Schnittstellenbeschreibung
ITT-BA-d-0720 Schnittstellenbeschreibung 5 Schnittstellenbeschreibung SICS-Schnittstellenbefehle Das Terminal unterstützt den Befehlssatz MT-SICS (METTLER TOLEDO Standard Inter- face Command Set). Mit SICS-Befehlen lässt sich das Terminal von einem PC aus konfigurieren, abfragen und bedienen. SICS-Befehle sind in verschiedene Levels unter- teilt. 5.1.1 Verfügbare SICS-Befehle... - Seite 48 ITT-BA-d-0720 Schnittstellenbeschreibung Befehl Bedeutung LEVEL 2 Justieren mit externem Justiergewicht Justieren mit internem Justiergewicht Waagen-ID Aktuelles Datum senden/abfragen Waagen-Typ P100 Ausdruck auf Streifendrucker P101 Stabilen Gewichtswert an den Drucker senden P102 Gewichtswert sofort an den Drucker senden Power On/Off SIRU...
-
Seite 49: Voraussetzungen Für Die Kommunikation Zwischen Waage Und Pc
ITT-BA-d-0720 Schnittstellenbeschreibung Befehl Bedeutung Stückzahl Werte für Kontrollwägen eingeben Ausdruck auf jeder Druckerschnittstelle Durchschnittliches Stückgewicht Restart SFIR Gewichtswert sofort senden und schnell wiederholen Gewichtswert sofort in hoher Auflösung senden Gewichtseinheit umschalten Stabilen Datensatz senden Datensatz sofort senden SXIR Datensatz sofort senden und wiederholen Gewichtseinheit umschalten 5.1.2... -
Seite 50: Toledo Continuous-Mode
ITT-BA-d-0720 Schnittstellenbeschreibung TOLEDO Continuous-Mode 5.2.1 TOLEDO Continuous-Befehle Im TOLEDO Continuous-Mode unterstützt die Waage die folgenden Input-Befehle: Befehl Bedeutung P <CR><LF> Ausdrucken des aktuellen Resultats T <CR><LF> Tarieren der Waage Z <CR><LF> Nullstellen der Anzeige C <CR><LF> Löschen des aktuellen Werts Tx.xxx <CR><LF>... - Seite 51 ITT-BA-d-0720 Schnittstellenbeschreibung Statuswort A Status Bit Funktion Auswahl Dezimal- position 0.0X 0.00X 0.000X 0.0000X Ziffern- schritt Statuswort B Statuswort C Funktion/Wert Funktion/Wert Brutto/Netto: Netto = 1 Vorzeichen: Negativ = 1 Überlast = 1 Bewegung = 1 Druckanfrage = 1 lb/kg: kg = 1...
-
Seite 52: Ereignis- Und Fehlermeldungen
ITT-BA-d-0720 Ereignis- und Fehlermeldungen 6 Ereignis- und Fehlermeldungen Fehler Ursache Behebung ➜ Hinterleuchtung (b.LIGHt) • Anzeige dunkel Hinterleuchtung zu dunkel einge- stellt heller einstellen • ➜ Netz prüfen Keine Netzspannung ➜ Gerät einschalten • Gerät ausgeschaltet ➜ Netzstecker einstecken •... - Seite 53 ITT-BA-d-0720 Ereignis- und Fehlermeldungen Fehler Ursache Behebung • ➜ Für ruhige Umgebung sorgen Unstabiler Gewichtswert bei der Referenzbildung ➜ Sicherstellen, dass die Waag- schale frei beweglich ist ➜ Vibrationsadapter anpassen ➜ Eingabe mit zulässigen Werten • Unzulässiger Zielwert oder unzu- lässige Toleranz...
-
Seite 54: Technische Daten Und Zubehör
ITT-BA-d-0720 Technische Daten und Zubehör 7 Technische Daten und Zubehör Technische Daten 7.1.1 Allgemeine Daten • Applikationen Wägen • Dynamisches Wägen • Zählen mit fixer oder variabler Referenzstückzahl • Zählen mit Referenz- und Mengenwaage • Summieren • Numerische Vorgabe von Taragewichten, durchschnittlichen Stückgewichten und Referenzstückzahlen... -
Seite 55: Abmessungen
ITT-BA-d-0720 Technische Daten und Zubehör 7.1.2 Abmessungen Maße in mm 7.1.3 Nettogewichte ohne Akku mit OptionPac (inkl. Batterie) 2.4 kg 4.4 kg 7.1.4 Schnittstellenanschlüsse Die Wägeterminals können mit maximal 2 Schnittstellen ausgerüstet sein. Folgende Kombinationen sind möglich: COM1 COM2 RS232 –... - Seite 56 ITT-BA-d-0720 Technische Daten und Zubehör RS232 Digital I/O Analoge Waagenschnittstelle (COM1/ (COM2) COM2) – + Signal – – Signal – Betriebsanleitung ME-Nr.:22017082 01/07...
-
Seite 57: Anhang
ITT-BA-d-0720 Anhang 8 Anhang Geo-Tabellen Der Geo-Wert gibt bei vom Hersteller geeichten Waagen an, für welches Land oder für welche geografische Zone die Waage geeicht ist. Der in der Waage eingestellte Geo- Wert (z. B. "Geo 18") wird kurz nach dem Einschalten angezeigt oder ist auf einem Etikett angegeben. - Seite 58 ITT-BA-d-0720 Anhang Geografische Breite Geo-Wert Land 46°22' – 49°01' Österreich 49°00' – 54°30' Polen 36°58' – 42°10' Portugal 43°37' – 48°15' Rumänien 55°20' – 62°00' Schweden 62°00' – 69°04' 45°49' – 47°49' Schweiz 47°44' – 49°46' Slowakische Republik 45°26' – 46°35' Slowenien 36°00' –...
- Seite 59 ITT-BA-d-0720 Anhang GEO-WERTE 6000e/7500e, OIML Klasse III (Höhe ≤1000 m) 8.1.2 Geografische Breite Geo-Wert 00°00' – 12°44' 05°46' – 17°10' 12°44' – 20°45' 17°10' – 23°54' 20°45' – 26°45' 23°54' – 29°25' 26°45' – 31°56' 29°25' – 34°21' 31°56' – 36°41' 34°21' –...
-
Seite 60: Musterprotokolle
Wägung mit Tara Dynamische Wägung Ausdruck mit Header 0.1085 kg Dyn WT 43.52 kg KERN & Sohn GmbH 0.0145 kg 3.78 kg www.kern-sohn.com 0.0940 kg 0.1085 kg G = Bruttogewicht N = Nettogewicht T = Tara Dyn WT = dynamisch ermit- teltes Gewicht 0.0145 kg... -
Seite 61: Ec-Konformitätserklärung
KERN & Sohn GmbH D-72322 Balingen-Frommern Tel: 0049-[0]7433- 9933-0 Postfach 4052 Fax: 0049-[0]7433-9933-149 E-Mail: info@kern-sohn.de Internet: www.kern-sohn.de Konformitätserklärung EC-Konformitätserklärung EC-Declaration of -Conformity EC- Déclaration de conformité EC-Declaración de Conformidad EC-Dichiarazione di conformità EC-Conformiteitverklaring EC- Declaração de conformidade EC- Prohlášení o shode EC-Deklaracja zgodności... - Seite 62 Scale Series: BTBP/BTSP/BTTP/ITB/ITS/ITT Plattform line: TP Terminals: KMB-TM, KMS-TM, KMT-TM Approval/ Mark applied EU Directive Standards Test-certificate N° 73/23/EEC 93/68/EEC EN61010-1 Low Voltage 89/336/EEC EN61326-1 93/68/EEC EN61000-3-2 92/31/EEC EN61000-6-1 0,5µV/e ( 3V/m) EN61000-6-2 1,3µV/e (10V/m) 90/384/EEC year 93/68/EEC T6189 1), 2)
- Seite 63 English Important notice for verified weighing instruments Weighing instruments verified at the place of manufacture bear the preceding mark on the packing label and a green M-sticker on the descriptive plate. They may be set to work immediately. Weighing instruments which are verified in two steps has no green "M" on the descriptive plate, bear the aforementioned identification on the packing label.
- Seite 64 8.2.2. У весов с аналоговым подключением грузоприемного устройства необходимо дополнительно проверить правильность согласно EN45501-3.5.3.3. Эта проверка не нужна, если терминал имеет серийный номер грузоприемного устройства. Date: 27.02.2007 Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149...
- Seite 65 Notice Certified balances and balances used for legal applications have the EU type approval. The year of the initial verification is shown next to the CE mark. Such balances are verified in the factory and carry the „M“ mark on the actual balance and the packaging. The year of initial verification is shown next to the CE mark.
- Seite 66 Wskazówki Dla wag legalizowanych/podlegających obowiązkowi legalizowania istnieje dokument dopuszczenia rodzaju konstrukcji UE. Rok pierwszej legalizacji jest podany obok znaku CE. Takie wagi są legalizowane w zakładzie producenta i mają oznaczenie „M“ na sobie i na opakowaniu. W przypadku wag legalizowanych u producenta wartość geograficzna podaje, dla jakich miejsc ustawienia waga została legalizowana.
