Integrierte THC E/A-Konfiguration
THC-E/A-Schnittstelle

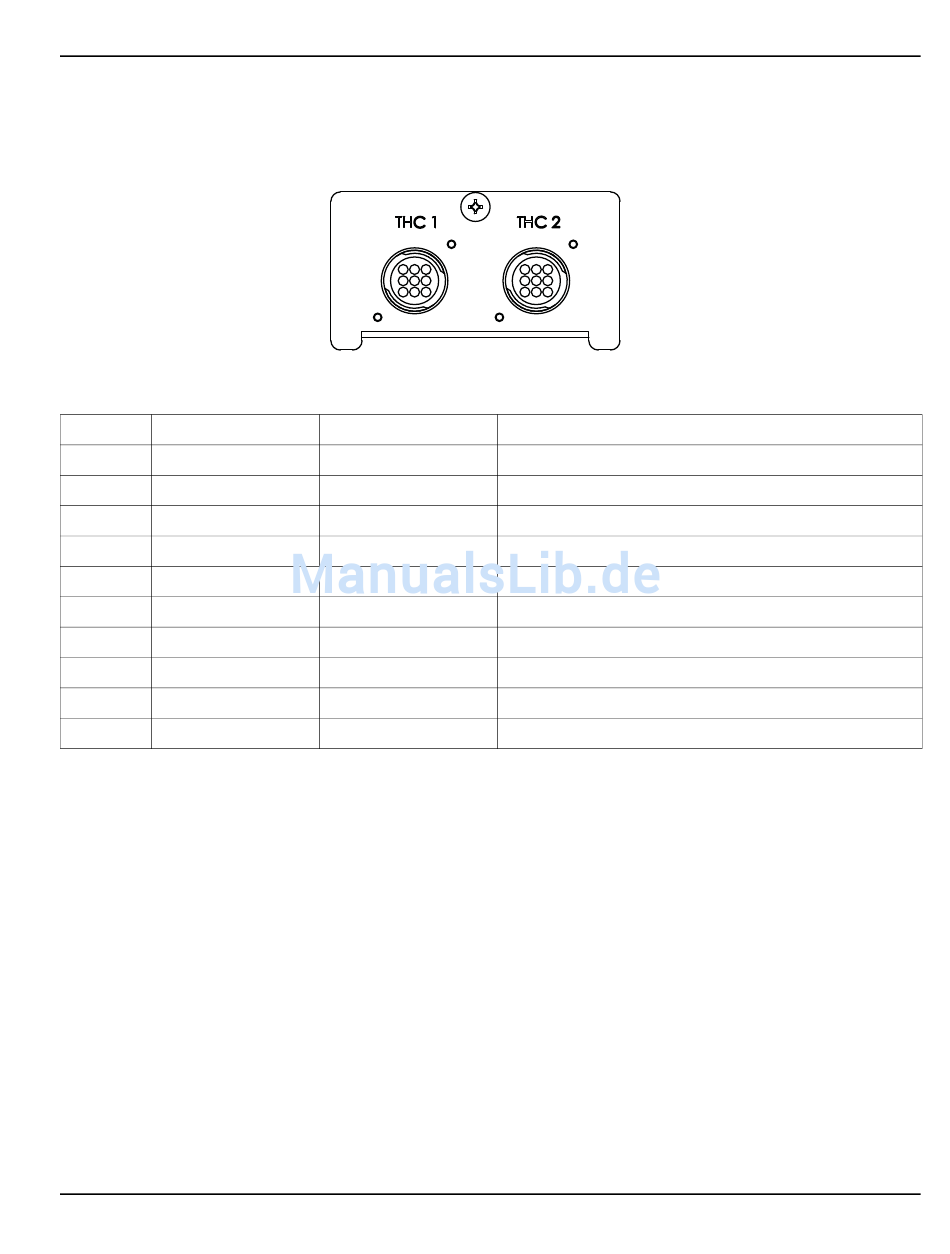

Abbildung 28 Schnittstelle für THC 1 und THC 2
Kontaktbelegungen für THC-E/A-Schnittstelle
Stift-Nr.
THC 1
1
Masse
2
Eingang +
3
Eingang –
4
Ausgang +
5
Ausgang –
6
Analogeingang +
7
Analogeingang –
8
Ausgang +
9
Ausgang –
Erdungsschraube
EDGE Pro HyPath CNC Betriebsanleitung 807621
THC 2
Masse
Masse
Eingang +
Düsenkontaktsensor +
Eingang –
Düsenkontaktsensor –
Ausgang +
Düsenkontakt-Aktivierung + (Relaiskontakt)
Ausgang –
Düsenkontaktaktivierung – (Relaiskontakt)
Analogeingang +
THC +
Analogeingang –
THC –
Ausgang +
Zündung halten (Relaiskontakt)
Ausgang –
Zündung halten (Relaiskontakt)
Erdungsschraube
Abschirmung
2 – Installation
Integrierte THC E/A-Konfiguration
Signal
71
