Rückseite
Die Rückseite der EDGE Pro HyPath CNC verfügt über Kabelanschlüsse für den Netzanschluss, die
Bewegungssteuerung, E/A und die Kommunikation. Die Funktionen der einzelnen Anschlüsse sind deutlich
gekennzeichnet. Zusätzlich sind noch zwei Antennen für die WLAN-Kommunikation eingebaut.

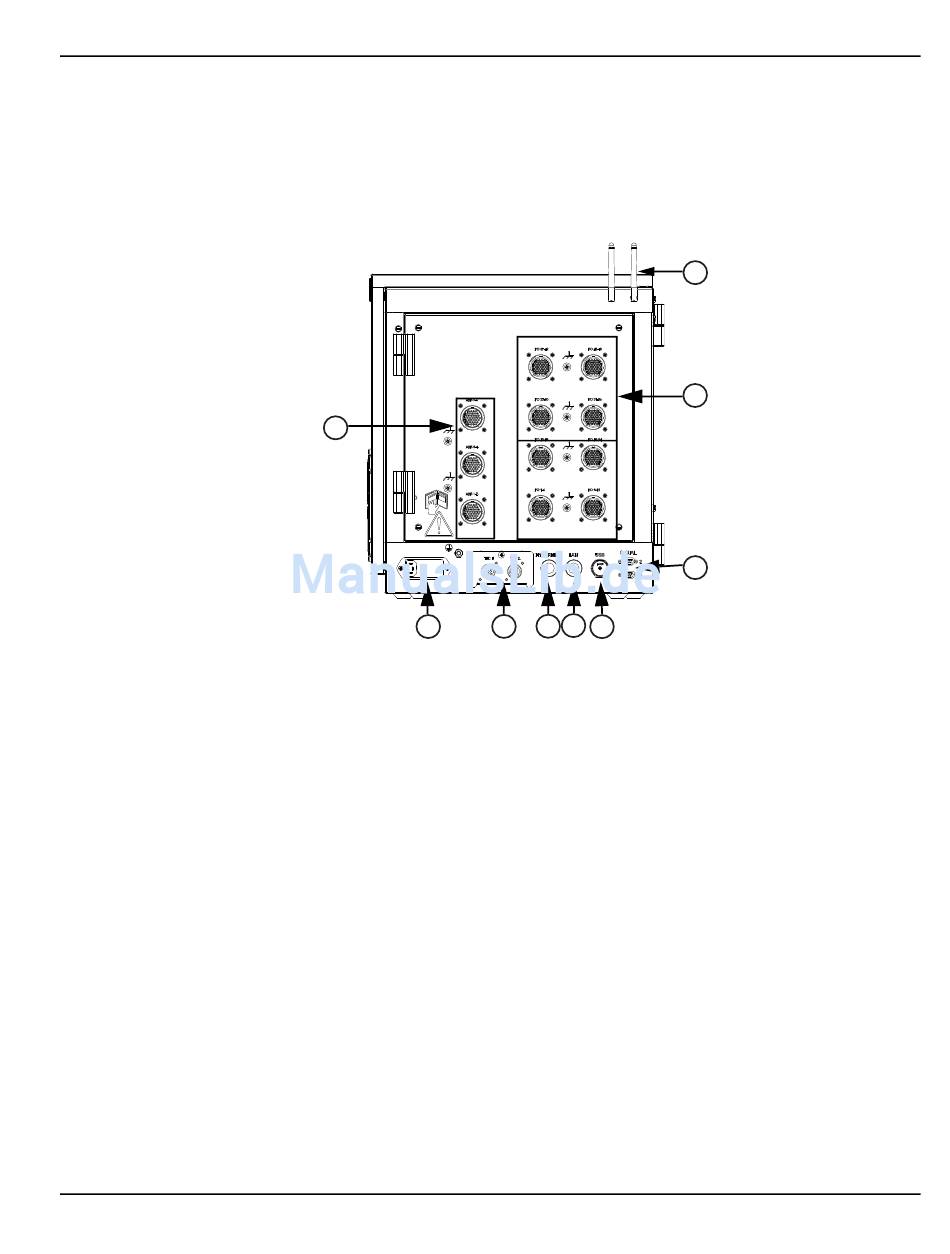

Abbildung 5 Rückseite einer EDGE Pro HyPath CNC mit 6 Achsen, 48 E/A
1 Antriebs-/Encoder-Anschlüsse
2 Wireless-Antennen
3 E/A-Anschlüsse
4 Serielle Anschlüsse
5 USB-Anschluss
6 LAN-Anschluss
7 Hypernet-Anschluss
8 Optionale Sensor THC-Schnittstellen (2)
9 AC-Netzeingang
EDGE Pro HyPath CNC Betriebsanleitung 807621
1
9 8
Funktionen der EDGE Pro HyPath CNC
2
3
4
6
7 5
