Beispiele für Eingangsschaltkreise

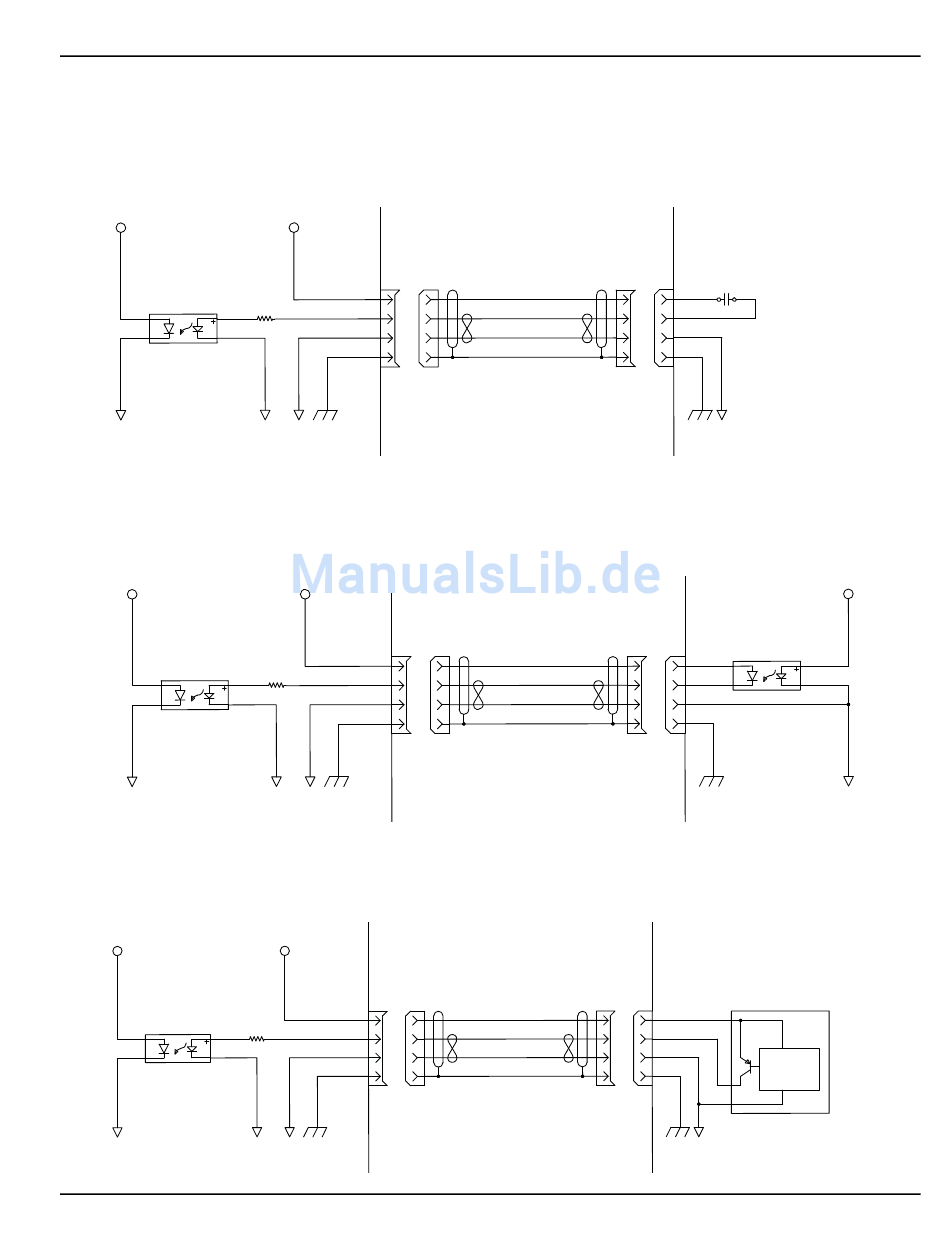

Abbildung 16 zeigt einen typischen Anschluss an einen Endschalter, einen Drucktaster, einen Endlagen-Schalter, einen
Stationsauswahlschalter (Kippschalter), einen Relaiskontakt oder einen Not-Aus-Taster.
Abbildung 16 Vom Kunden bereitgestellter Schalter, dessen normaler Schaltzustand „offen" ist
+5 VDC
CNC
Abbildung 17 zeigt ein Anschlussbeispiel an einen Optokoppler. Diese Art von Schaltkreis findet sich in der Regel in einer
THC und einer Plasmaanlage.
Abbildung 17 Kundeneigener Optokoppler-Schalter
+5 VDC
CNC
Abbildung 18 zeigt einen typischen Anschluss an einen Näherungssensoreingang (PNP-Stil)
Abbildung 18 Vom Kunden bereitgestellter Näherungsschalter– PNP-versorgt
+5 VDC
47 K
CNC
