2 – Installation
HyPath-Anschlüsse
HyPath-Anschlüsse
HyPath-E/A
Die HyPath-E/A-Baukarte hat 24 Eingänge und 24 Ausgänge. In der EDGE Pro können zwei E/A-Baukarten für
48 Eingänge und 48 Ausgänge konfiguriert werden. Jede HyPath-E/A-Baukarte verfügt über vier Rundstecker mit
Kunststoffgehäuse (CPCs). Jeder CPC überträgt 6 Eingänge und 6 Ausgänge.
Abbildung 15 veranschaulicht eine EDGE Pro HyPath, die mit 48 E/A konfiguriert ist.
Die HyPath-E/A-Zuordnungen werden in der Phoenix-Software im E/A- Konfigurationsbildschirm vorgenommen. Weitere
Informationen finden Sie im Phoenix Software Serie V9 Installations- und Konfigurations-Handbuch (806410).

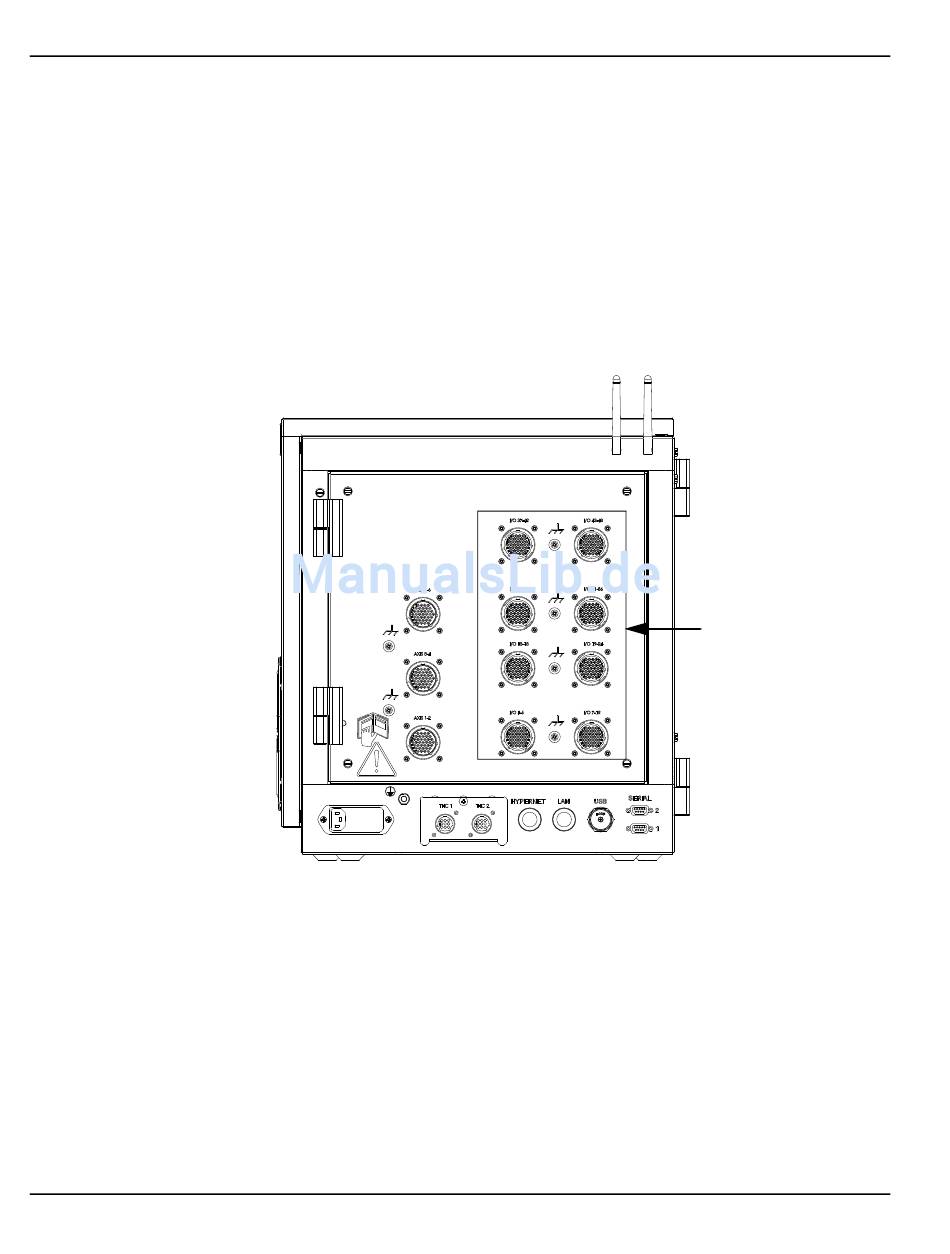

Abbildung 15 Rückansicht der EDGE Pro HyPath CNC mit Anschlüssen für 48 E/A,
6-Achsen-Servo-Konfiguration und 2 Sensor THCs
Eingänge
Alle EDGE Pro HyPath CNC Eingänge:
•
Verwenden eine positive Logik, die zum Aktivieren der Eingänge eine positive Spannung erfordert.
•
Sind opto-gekoppelt und haben einen Bereich von +4,7 V Minimum bis +32 V Maximum. Der interne
Vorwiderstand beträgt 4,7 k Ohm.
•
Verwenden +24 VDC Feldeinspeisung auf der HyPath-E-A-Baukarte und der Servobaukarte für sechs
Achsen mit einer externen Gesamtnutzung von 1,5 A.
62
EDGE Pro HyPath CNC Betriebsanleitung 807621
Anschlüsse für E/A
1 bis 48
