13. Wenn Sie eine Spannungsteiler-Baukarte installieren, dann bringen Sie diese so nah wie möglich an der Stelle an,
an der die Lichtbogen-Spannung erfasst wird. Eine empfohlene Position ist innerhalb des Plasmaanlagengehäuses.
Wenn eine Hypertherm Spannungsteiler-Baukarte verwendet wird, ist das Ausgangssignal von allen anderen
Stromkreisen isoliert. Das verarbeitete Signal sollte durch ein verdrilltes, abgeschirmtes Kabel laufen (Belden 1800F
oder ähnliches). Die Abschirmung muss an das Chassis der Plasmaanlage angeschlossen werden und darf am
anderen Ende nicht angeschlossen werden.
14. Alle anderen Signale (analoge, digitale, serielle, Encoder) sollten in einem abgeschirmten Kabel mit verdrillten
Kabelpaaren geführt werden. Die Anschlussklemmen dieser Kabel sollten ein Metallgehäuse haben. Die
Abschirmung, nicht die Entstörleitung, sollte an das Metallgehäuse der Anschlussklemmen an jedem Ende des
Kabels angeschlossen werden. Die Abschirmung oder Entstörleitung niemals durch den Anschluss einer der
Stifte führen.

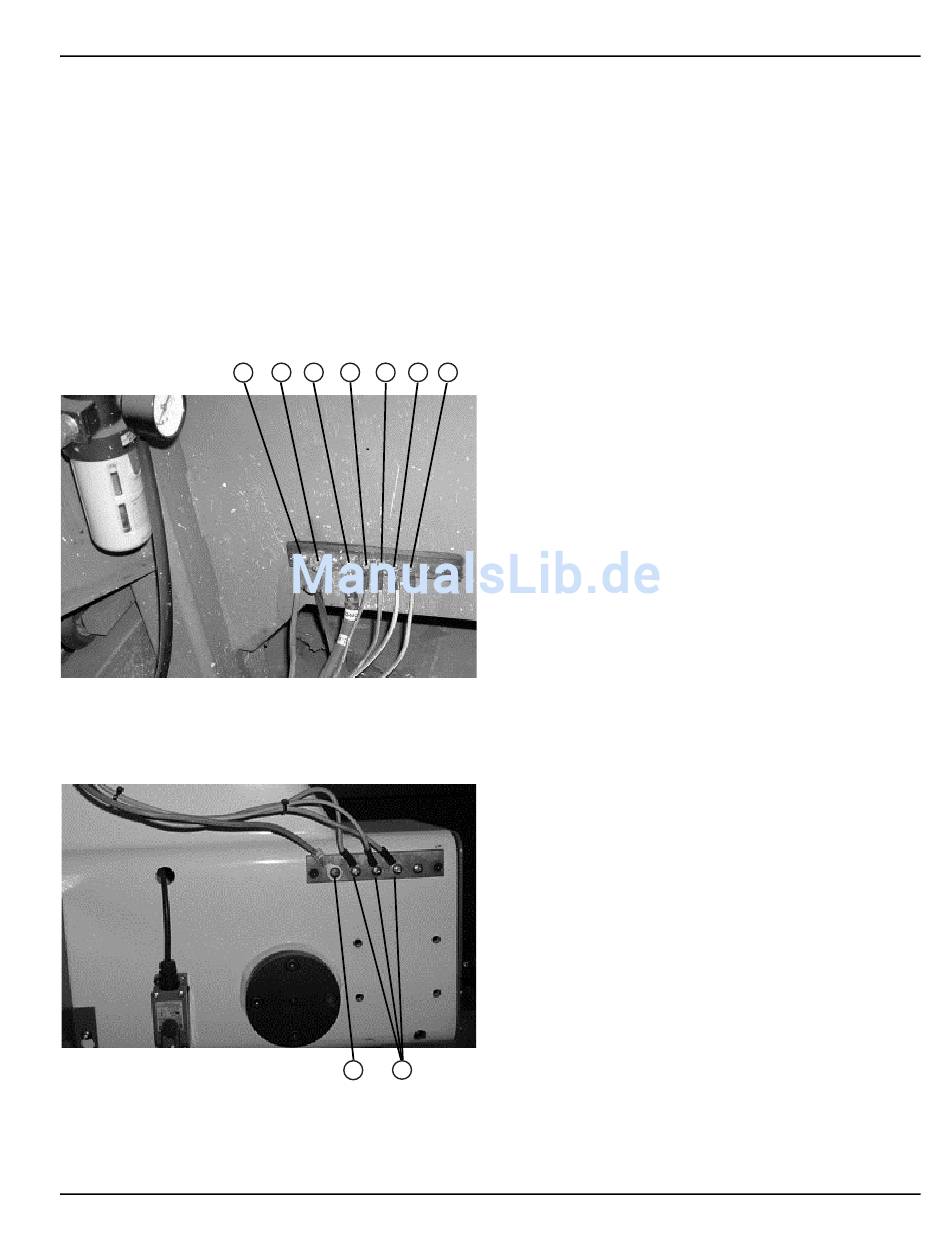

Das folgende Bild zeigt ein Beispiel für eine Erdungsschiene auf dem Schneidtisch. Die hier abgebildeten Komponenten
können bei Ihrer Anlage evtl. anders aussehen.
1
Die folgende Abbildung zeigt ein Beispiel für eine Portal-Erdungsschiene. Sie ist am Portal in der Nähe des Motors
angeschraubt. Jede einzelne Erdungsleitung der auf dem Portal montierten Komponenten ist mit der Schiene verbunden.
Ein einzelnes schweres Kabel verbindet dann anschließend die Portal-Erdungsschiene mit der Erdungsschiene am Tisch.
EDGE Pro HyPath CNC Betriebsanleitung 807621
2
3
4
5
6
7
1
2
Empfohlene Erdungs- und Abschirmungsmaßnahmen
1
Portal-Erdungsschiene
2
Erdungsstab
3
Kabel der Plasmaanlage (+)
4
RHF-Konsole (entfernte Hochfrequenz)
5
CNC-Gehäuse
6
Brennerhalterung
7
Chassis der Plasmaanlage
1
Kabel zur Erdungsschiene am Schneidtisch
2
Erdungsleitungen von den Komponenten auf
der Portal-Schneidmaschine
2 – Installation
55
