Konfiguration der X- und Y-Achse
Für die Konfiguration der X- und Y-Achse müssen Sie zunächst entscheiden, welche Achse auf dem Tisch die X-Achse ist
und wo die Endlage sein wird.
Definieren Sie anschließend die X- und Y-Ausrichtung und die Endlage in der Phoenix-Software (Konfigurationen >
Kennwort > Maschinen-Konfigurationen), um die passende Konfiguration am Tisch zu erhalten. Die Definition der
Achsenausrichtung und der Endlage in der Software und am Tisch müssen übereinstimmen, damit das System das
Teileprogramm wie erwartet ausführen kann.

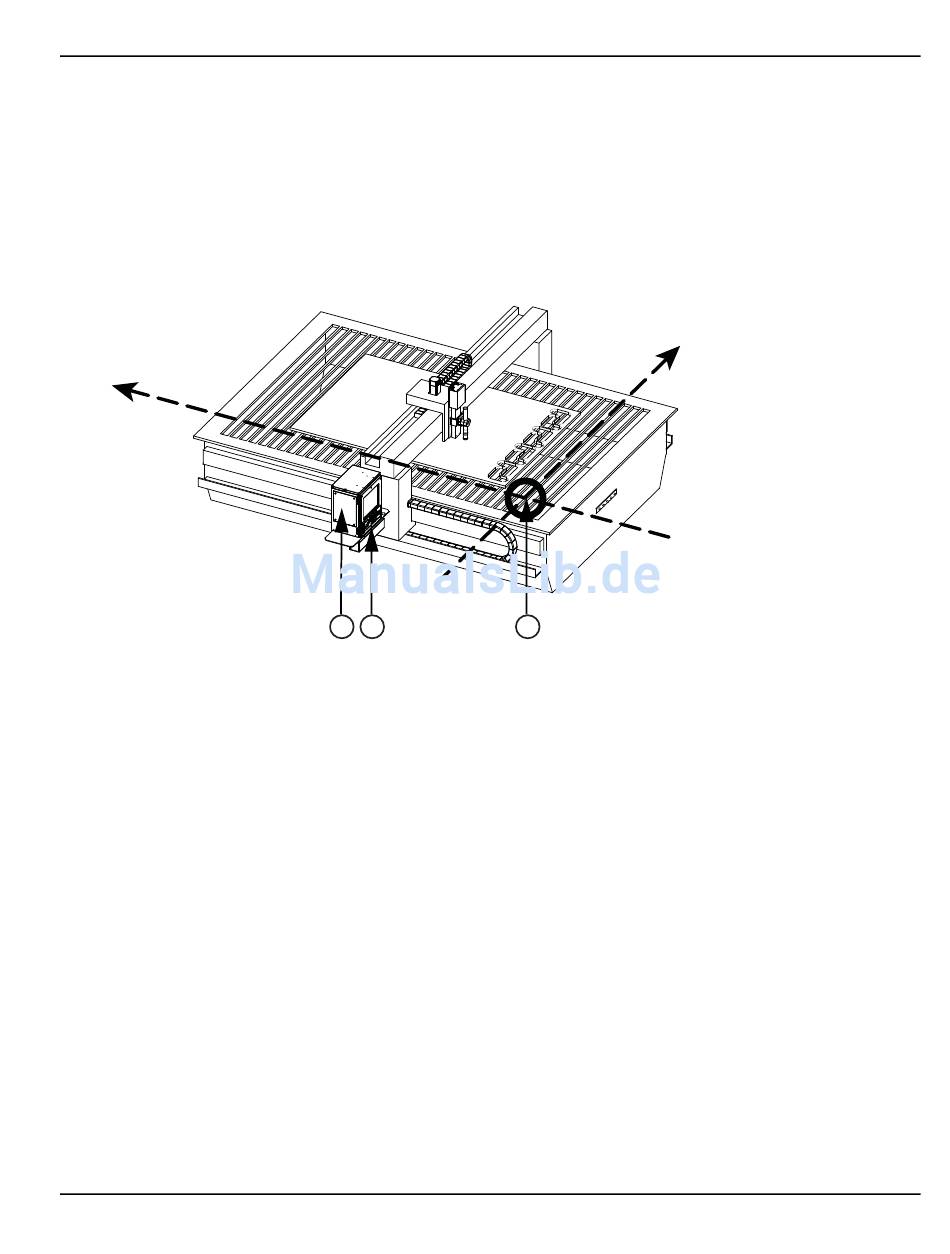

Abbildung 10 Beispiel für ein Formschneidsystem, das mit einer EDGE Pro HyPath CNC konfiguriert wurde
Y+
1
EDGE Pro HyPath CNC
2
Bedienerkonsole CNC
3
Tischursprung und Endlage (0,0)
Die Bedienerkonsole
Die EDGE Pro
CNC wird mit einer 2-Stationen-Bedienerkonsole geliefert, über die Sie zwei Schneidbrenner
HyPath
oder -stationen bedienen können.
Die Bedienerkonsole ermöglicht folgende Vorgänge:
•
Das Schneidprogramm starten und stoppen
•
In den manuellen Modus wechseln
•
Den Brenner manuell mit dem Joystick bewegen
•
Stoßweise Vor- oder Rückbewegung in der Bahn
•
Stoß- und Schneid-Vorschubgeschwindigkeit anpassen
•
Die beiden Schneidstationen aktivieren oder deaktivieren
Die Geräte-E/A für die Bedienerkonsole sind den Ein- und Ausgängen 129 und höher zugeordnet, wie in Tabelle 3
aufgelistet.
EDGE Pro HyPath CNC Betriebsanleitung 807621
X–
1
2
Konfiguration der X- und Y-Achse
X+
Y–
3
2 – Installation
57
